钢板坡口机两种工作原理
坡口机安全操作技术交底
坡口机安全操作技术交底一、前言本文档旨在为所有使用坡口机的操作人员提供安全操作技术交底，使操作人员能够正确合理地使用坡口机，提高安全意识，确保生产安全。
二、坡口机的基本知识坡口机是一种专用设备，它主要用于在管道上加工管口，它的加工效率高，加工质量好。
但是，操作坡口机也有相应的风险和危险性，所以操作人员必须掌握坡口机的基本知识。
1. 坡口机的分类坡口机可以分为手动坡口机和自动坡口机两种类型。
手动坡口机需要人工操作，而自动坡口机则可以通过电气控制自动进行操作。
2. 坡口机的结构和工作原理坡口机的结构主要由加工头、电机、同步轴、支架和刀具等部件组成。
坡口机的工作原理是通过电动机带动加工头旋转，刀具发生相对位移，从而对管道进行加工。
3. 坡口机的安全事项在操作坡口机时，必须注意以下安全事项：•操作人员必须接受专业培训，并取得证书后方可操作。
•操作人员必须佩戴符合要求的劳保用品，如安全帽、护目镜、防护手套等。
•严格按照操作手册和操作规程进行操作，禁止在未经许可的情况下改动设备结构或任意调整参数。
•在操作过程中禁止使用手和钳子等工具接近刀具和旋转部位。
•禁止放置非加工物料在工作平台和刀具上。
•完全停机后，才能进行设备的清洁工作。
三、坡口机的安装与调试1. 安全安装坡口机的安装必须合理，可以采用以下措施：•在坡口机施工现场标明防护区域，禁止非操作人员进入。
•严格按照坡口机安装图纸进行安装，保证设备稳固安全。
•坡口机必须满足电气、机械、压力等方面的要求，符合各项标准要求。
•在安装过程中应注意安装位置，离开地面距离、出口连接高度等等细节。
2. 调试操作在进行操作之前需要进行校准和调试等操作，以确保设备的运行稳定。
操作人员需要严格按照操作手册，执行以下操作：•确认设备在文档中的参数设定与实际参数相符。
•必须在空载状态下启动坡口机，观察旋转轴线是否匀速旋转，电流和电压是否正常。
•在首次使用或频繁使用前，必须检查机床零部件的磨损情况和润滑部件的油位是否充足。
钢板坡口机操作规程
钢板坡口机操作规程
1． 用手对铣刀进行任何操作前，都必须将急停开关A 按下、最好将总电源旋钮C 也关上，避免意外启动、酿成事故。
2． 安装铣刀时，主轴端面上的2个圆键必须伸入铣刀上的2个键槽，在将螺栓切实拧紧。
3． 运转前，主轴定位销必须弹起；严禁在未弹起的状态下启动设备；如未弹起，可用手轻轻回转晃动一下铣刀。
弹起状态 未弹起状态
4． 三相接电有相序，如下图所示，面对设备，需确认两点：①铣刀应逆时针回转；②托轮应为顺时针回转。
如不正确，需要调整相序，2点都必须确认无误。
A
C
5．加工方式
加工大尺寸钢板时，板材静止、设备自动行进，行进方向参照下图，必须是“面对钢板，设备由左向右行进”。
加工小尺寸钢板时，设备静止、板材自动行进，行进方向参照下图，必须是“面对设备，板材由左向右行进”。
加工小尺寸钢板时，需安装小工作台，并调整设备高度，注意：上盖板与工作台面间的开口尺寸= 板厚+ 1~2mm。
管道焊接坡口加工装置的设计-毕业规划设计使用说明
管道焊接坡口加工装置的设计-毕业规划设计使用说明一、概述二、设计原理坡口机的设计原理是利用动力装置将切坡机构与旋转机构相结合，通过管道的旋转与切割，实现对坡口的加工。
具体设计包括机架、主轴、切割刀具等主要部件。
1.机架机架是坡口机的主体结构，采用钢材焊接而成，具有足够的强度和稳定性。
机架上安装有主轴和动力装置，以及控制电路和控制面板。
2.主轴主轴是负责支撑和旋转管道的部件，由高强度合金钢制成，表面经过热处理，具有较高的硬度和耐磨性。
主轴上安装有夹具，用于固定管道，使其能够旋转。
3.切割刀具切割刀具是坡口机的核心部件，它通过旋转和切割管道，完成对坡口的加工。
切割刀具采用优质的硬质合金材料制成，具有较高的切割效率和较长的使用寿命。
三、使用说明坡口机的使用相对简单，使用者只需按照以下步骤进行操作即可。
1.安装将坡口机安装在平稳的地面上，确保机架稳固，安装好切割刀具，对切割刀具进行检查，确保切割刀具的使用寿命和切割效果。
2.固定管道将待加工的管道放置在主轴夹具中，调整夹具的位置，确保管道固定牢固且与切割刀具的位置平行。
3.调整切割深度根据具体要求，调整切割刀具的位置和切割厚度，确保坡口的加工达到要求。
4.启动坡口机打开坡口机的动力开关，启动电机和液压装置，让主轴开始旋转，同时切割刀具开始切割。
根据管道的长度和坡口的数量，调整旋转和切割的速度。
5.检查坡口质量加工完成后，对管道坡口进行检查，确保坡口的质量和尺寸满足要求。
如有问题，可进行修整和调整。
四、注意事项在使用坡口机时，需要注意以下几个方面。
1.安全操作操作人员应穿戴好防护设备，包括防护眼镜、手套和防尘口罩等，确保安全操作。
避免将手部靠近夹具和切割刀具，以免发生意外。
2.定期检查和维护定期对坡口机进行全面检查和维护，包括切割刀具的更换和调整、机架的润滑和紧固件的检查等。
确保坡口机的正常运行和长期的使用寿命。
3.完善的操作指南五、结论管道焊接坡口加工装置（坡口机）的设计及使用说明上述所述，通过合理的设计和安全的操作，坡口机能够有效地完成对管道的坡口加工工作。
圆管、方管内坡口专用坡口机
圆管、方管内坡口专用坡口机目前市场上常见的坡口都是钢板、圆孔、方管、曲线等的外坡口，坡口角度也由于工艺的不同各有不等。
常见的是30度、45度、60度等，板材的坡口厚度也不同，一般的坡口机也就是外坡口，内坡口比较麻烦，力道还不好控制，我司目前有两款圆管、方管内破口专用机器，B6多功能倒角机和B2微型便携式倒角机，B6坡口机是手提式便携内、外坡口机：驱动形式分为气动和电动，内破口宽度5mm，速度由操机者手推速度决定。
坡口后可以直接用于两个管材之间的焊接，比慢丝、火焰切割速度快很多，可以很快的提高工作效率，B2是一款微型的气动坡口机，速度也是操机者手推决定，内、外坡口宽度2mm，适合那种浅内、外坡口的管材。
N.KO恩科B6电动坡口机介绍：N.KO恩科B6多功能倒角机，是一款便携式多功能倒角机，该倒角机可以加工平板、圆弧、内孔、坡口、倒角等，并可以加工R角及圆管、方管的内坡口。
一、主要参数：1、功率：1100W2、电压：220V3、转速：3000-60004、角度：45度（可选配30度）5、最大坡口斜边宽度：6mm6、最小加工孔径：30mm7、机器尺寸：308*344*273mm8、重量：4.6kg二、标准配置：1、梅花扳手T15 1个2、勾扳手 1个3、主轴锁定杆 1个4、45度角度器 1个（已安装机器上）5、刀片3片（已安装机器上）机器采用直接插电式，有电源开关控制，操作简单。
加工精度高长度公差正负0.05mm以内，垂直度、平行度正负0.05mm以内。
使用电机，无极调速，可以针对不同外径，厚度的管件及圆钢、曲线等调整相应的转速已达到倒角最佳的效果。
这款高速倒角机是从欧洲引进的机械加工辅助设备，可对碳钢、不锈钢、铝合金、冶金材料、硬质合金等材质的管件坡口、倒角及去毛刺。
倒角尺寸0-5mm可调节。
倒角尺寸准确、表面光滑(粗糙度3.2)。
本机体积小、重量轻、操作方便，倒角效率高，特别适合批量加工圆管、方管、平板倒角等，在国际上具有领先水平，与其他倒角机相比有以下特点：一、直线倒角、圆弧倒角及不规则曲线倒角均可一台机器上完成，具有一机多用的功能。
坡口机2种切削原理
恩科N.KO钢板坡口机是在焊接制造加工过程中，为了保证焊接质量,在焊接前对工件需要焊接处进行开坡口的一种专业机器，钢板坡口机和平板坡口机主要是针对板材进行坡口，部分坡口机可附带管件坡口功能。
是一种广泛适用于船舶，冶金，钢结构等各种焊接制造行业的焊割辅助设备。
两种切削加工原理1：铣削原理该种机型主要是以手工的电动工具为主，工作时动力输出部分加装硬质合金刀片，利用高速旋转切削，在钢板边缘铣出一定的角度。
该种类型机器适用范围比较广泛，还可用于铸铁，硬质塑料，有色金属等材料，如恩科N.KO 坡口机B5,B15,B16，UZ50型。
工作时会有一定的噪音和振动，速度相对较慢，但使用比较方便，可用于各种工作环境; 2：滚剪原理。
利用此种原理的机器一般依靠齿轮箱输出大功率扭矩，使用专用滚剪刀具，低转速工作状态，上下夹轮夹紧，利用滑块和刀具自身往里剪切的动力作为导向，可以迅速地在钢板边缘进行倒角，恩科坡口机的UZ15型。
常规自动行进式钢板坡口机分带自动行走机构坡口机和手提式自动行进式坡口机，该种机器与其它坡口手段相比具有高效，节能，环保，安全，操作简单，使用方便等多项优点;并能大大降低工人的劳动工作量，节约劳动力成本;同时符合当前低碳、低能耗的环保趋势与理念。
安全技术规程 1.使用前要检查电气绝缘是否良好，接地可靠，使用时，应戴绝缘手套，穿绝缘鞋，或垫绝缘垫。
2.切削前检查转动部分有无异常，润滑是否良好，并点车试验，方可切削。
3.在炉内进行工作时，必须两人协作同时进行。
切管坡口机机详细介绍及技术参数

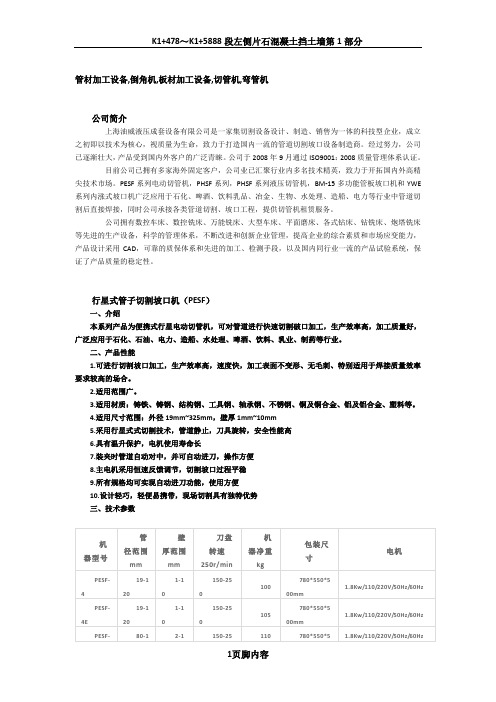

管材加工设备,倒角机,板材加工设备,切管机,弯管机公司简介上海油威液压成套设备有限公司是一家集切割设备设计、制造、销售为一体的科技型企业，成立之初即以技术为核心，视质量为生命，致力于打造国内一流的管道切割坡口设备制造商。
经过努力，公司已逐渐壮大，产品受到国内外客户的广泛青睐。
公司于2008年9月通过ISO9001：2008质量管理体系认证。
目前公司已拥有多家海外固定客户，公司业已汇聚行业内多名技术精英，致力于开拓国内外高精尖技术市场。
PESF系列电动切管机，PHSF系列，PHSF系列液压切管机，BM-15多功能管板坡口机和YWE 系列内涨式坡口机广泛应用于石化、啤酒、饮料乳品、冶金、生物、水处理、造船、电力等行业中管道切割后直接焊接，同时公司承接各类管道切割、坡口工程，提供切管机租赁服务。
公司拥有数控车床、数控铣床、万能铣床、大型车床、平面磨床、各式钻床、钻铣床、炮塔铣床等先进的生产设备，科学的管理体系，不断改进和创新企业管理，提高企业的综合素质和市场应变能力，产品设计采用CAD，可靠的质保体系和先进的加工、检测手段，以及国内同行业一流的产品试验系统，保证了产品质量的稳定性。
行星式管子切割坡口机（PESF）一、介绍本系列产品为便携式行星电动切管机，可对管道进行快速切割破口加工，生产效率高，加工质量好，广泛应用于石化、石油、电力、造船、水处理、啤酒、饮料、乳业、制药等行业。
二、产品性能1.可进行切割坡口加工，生产效率高，速度快，加工表面不变形、无毛刺、特别适用于焊接质量效率要求较高的场合。
2.适用范围广。
3.适用材质：铸铁、铸钢、结构钢、工具钢、轴承钢、不锈钢、铜及铜合金、铝及铝合金、塑料等。
4.适用尺寸范围：外径19mm~325mm，壁厚1mm~10mm5.采用行星式式切割技术，管道静止，刀具旋转，安全性能高6.具有温升保护，电机使用寿命长7.装夹时管道自动对中，并可自动进刀，操作方便8.主电机采用恒速反馈调节，切割坡口过程平稳9.所有规格均可实现自动进刀功能，使用方便10.设计轻巧，轻便易携带，现场切割具有独特优势三、技术参数四、切割刀片介绍HSS系列切割刀片是专为PESF系列切管机而研制的，也可用于德国进口机器GF系列及法国AXXAIR 切管机，它们采用高质量的工具钢或含钴合金钢经特殊工艺制造而成，可适合切割所用种类的标准金属材料。
坡口机操作使用说明书
坡口机操作使用说明书
坡口机操作使用说明书
第一节简介
本机利用滚剪原理，在滚刀旋转带动钢板前进的相对运动中，将钢板的边角切除能满足A3钢板、不锈钢板Mn板等焊接前的坡口需要，加工的坡口尺寸正确，表面光洁。
同时割开坡口的方法相比，能耗低、坡口速度快（为气割的三倍以上），且不需清毛刺。
同刨边机、龙刨等其它切削相比、本机价格低廉、占地面积小、耗
能仅是它们的十分之一、加工时工件不需装夹，所以使用方便、工效高、配用托
架可不受工件的长度、宽度限制。
因此应用倒角机加工坡口远胜于其它设备，是当今国内最理想的钢板焊接坡口设备。
第二节技术性能
序号项目名称规格
1 角钢抗拉强度δb(N/mm2)﹤400 ﹥400～500 ﹥500～600
2 钢板举例A3钢板16Mn钢板1Cr18Ni9Ti钢
板
3 最大斜边宽度W(mm) 20 16 12
4 选料速度V(m/min) ~2.9 ~3.1 ~3.4
5 最大钢板厚度h(mm) 45
6 坡口角度范围ɑ（0）25~55
7 最小直边e(mm) 2
8 外形尺寸：长*宽*高（mm）1240*940*1500
9 电机型号:Y112M-4 4KW/1440V/min
10 主轴转速(V/min) 7.7。
坡口加工工艺范文
坡口加工工艺范文坡口加工工艺是一种常用于金属加工中的工艺，主要用于连接金属构件，提高构件的强度和稳定性。
常见的坡口加工方式有V型坡口、U型坡口、X型坡口等。
本文将介绍坡口加工的原理、常用工具和步骤，并结合实际案例进行说明。
坡口加工的原理是通过在金属构件上切割或削去一定数量的金属，形成一定角度和形状的斜面，使得两个构件的坡口面可以紧密地咬合在一起，从而实现连接的目的。
坡口加工可以通过手工或机器完成，手工加工适用于小批量生产，而机器加工适用于大批量生产。
常用的坡口加工工具有切割机、割线机、锉刀、磨具等。
切割机和割线机可以快速而准确地切割金属，锉刀可以修整坡口面的平整度，磨具可以进一步改善坡口面的光洁度。
选择适合的工具和加工方式可以提高坡口加工的效率和质量。
坡口加工的步骤包括准备工作、加工坡口面、修整坡口面和清理工作。
准备工作包括确定坡口的尺寸、角度和形状，选择适当的工具和材料，并保证工作区域的安全。
加工坡口面的过程中，需要根据设计要求将金属构件切割或削去一定数量的金属，形成坡口面。
修整坡口面是为了提高坡口面的平整度和光洁度，可以使用锉刀或磨具进行修整。
最后，清理工作是为了确保坡口面的清洁，以便后续的焊接或连接工艺。
以下是一个实际案例的坡口加工过程。
假设需要将两个金属板连接在一起，连接方式为V型坡口。
首先，根据设计要求确定坡口的尺寸和角度。
然后，将金属板放在切割机上，按照设计的尺寸将金属板切割成V型坡口。
接下来，使用锉刀修整坡口面，使其平整度和光洁度达到要求。
最后，用清洁剂清洗坡口面，去除残留的金属屑和油污。
综上所述，坡口加工工艺是一种常用的金属加工工艺，可以用于连接金属构件。
合理选择工具和加工方式，严格按照步骤进行加工，可以提高坡口加工的效率和质量。
通过不断优化和改进工艺，可以使坡口加工更加高效、精确和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海恩泰克机械（上海）有限公司
捷瑞特钢板坡口机是在焊接制造加工过程中，为了保证焊接质量,在焊接前对工件需要焊接处进行开坡口的一种专业机器，钢板坡口机和平板坡口机主要是针对板材进行坡口，部分坡口机可附带管件坡口功能。
是一种广泛适用于船舶，冶金，钢结构等各种焊接制造行业的焊割辅助设备。
两种切削加工原理
1：铣削原理该种机型主要是以手工的电动工具为主，工作时动力输出部分加装硬质合金刀片，利用高速旋转切削，在钢板边缘铣出一定的角度。
该种类型机器适用范围比较广泛，还可用于铸铁，硬质塑料，有色金属等材料，如捷瑞特坡口机GBM-12C GBM-12C-R GBM-16C GBM-16C-R型。
工作时会有一定的噪音和振动，速度相对较慢，但使用比较方便，可用于各种工作环境;
2：滚剪原理利用此种原理的机器一般依靠齿轮箱输出大功率扭矩，使用专用滚剪刀具，低转速工作状态，上下夹轮夹紧，利用滑块和刀具自身往里剪切的动力作为导向，可以迅速地在钢板边缘进行倒角
常规自动行进式钢板坡口机分带自动行走机构坡口机和手提式自动行进式坡口机，该种机器与其它坡口手段相比具有高效，节能，环保，安全，操作简单，使用方便等多项优点;并能大大降低工人的劳动工作量，节约劳动力成本;同时符合当前低碳、低能耗的环保趋势与理念。
安全技术规程
1.使用前要检查电气绝缘是否良好，接地可靠，使用时，应戴绝缘手套，穿绝缘鞋，或垫绝缘垫。
2.切削前检查转动部分有无异常，润滑是否良好，并点车试验，方可切削。
3.在炉内进行工作时，必须两人协作同时进行。
