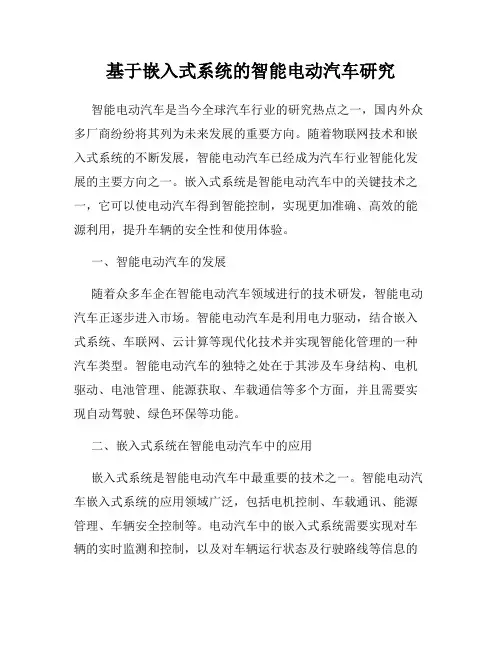

基于嵌入式系统的智能电动汽车研究
基于嵌入式系统的智能电动汽车研究智能电动汽车是当今全球汽车行业的研究热点之一，国内外众多厂商纷纷将其列为未来发展的重要方向。
随着物联网技术和嵌入式系统的不断发展，智能电动汽车已经成为汽车行业智能化发展的主要方向之一。
嵌入式系统是智能电动汽车中的关键技术之一，它可以使电动汽车得到智能控制，实现更加准确、高效的能源利用，提升车辆的安全性和使用体验。
一、智能电动汽车的发展随着众多车企在智能电动汽车领域进行的技术研发，智能电动汽车正逐步进入市场。
智能电动汽车是利用电力驱动，结合嵌入式系统、车联网、云计算等现代化技术并实现智能化管理的一种汽车类型。
智能电动汽车的独特之处在于其涉及车身结构、电机驱动、电池管理、能源获取、车载通信等多个方面，并且需要实现自动驾驶、绿色环保等功能。
二、嵌入式系统在智能电动汽车中的应用嵌入式系统是智能电动汽车中最重要的技术之一。
智能电动汽车嵌入式系统的应用领域广泛，包括电机控制、车载通讯、能源管理、车辆安全控制等。
电动汽车中的嵌入式系统需要实现对车辆的实时监测和控制，以及对车辆运行状态及行驶路线等信息的收集和传输。
同时，嵌入式系统还需要为车主提供行车历史信息的查询和统计、车辆维修和保养提醒、电力消耗情况分析等功能。
三、智能电动汽车嵌入式系统的研究进展目前，国内外已经有多个研究机构和企业着手开展智能电动汽车嵌入式系统相关的研究。
以国内某知名车企为例，其利用云计算、大数据等技术，实现了智能电动汽车的充电、行驶、停车和远程监测等智能控制功能。
其次，国外一些先进汽车技术企业采用了全球卫星定位系统（GNSS）实现了数字地图导航和车联网应用的远程监测。
值得一提的是，目前很多研究中心和高校都已经开始将嵌入式系统的技术应用于智能电动汽车的研究中。
四、智能电动汽车嵌入式系统面临的挑战虽然智能电动汽车的嵌入式系统在不断向前发展，但同时也面临着一些挑战。
例如，由于其所涉及的技术领域较广，需要进行全方位的技术协调，这给嵌入式系统的开发带来了一定的困难。

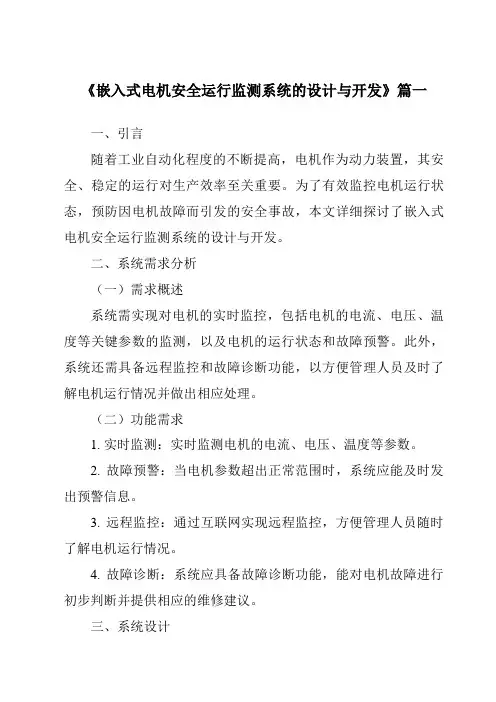

《2024年嵌入式电机安全运行监测系统的设计与开发》范文
《嵌入式电机安全运行监测系统的设计与开发》篇一一、引言随着工业自动化程度的不断提高，电机作为动力装置，其安全、稳定的运行对生产效率至关重要。
为了有效监控电机运行状态，预防因电机故障而引发的安全事故，本文详细探讨了嵌入式电机安全运行监测系统的设计与开发。
二、系统需求分析（一）需求概述系统需实现对电机的实时监控，包括电机的电流、电压、温度等关键参数的监测，以及电机的运行状态和故障预警。
此外，系统还需具备远程监控和故障诊断功能，以方便管理人员及时了解电机运行情况并做出相应处理。
（二）功能需求1. 实时监测：实时监测电机的电流、电压、温度等参数。
2. 故障预警：当电机参数超出正常范围时，系统应能及时发出预警信息。
3. 远程监控：通过互联网实现远程监控，方便管理人员随时了解电机运行情况。
4. 故障诊断：系统应具备故障诊断功能，能对电机故障进行初步判断并提供相应的维修建议。
三、系统设计（一）硬件设计硬件部分主要包括嵌入式处理器、传感器、通信模块等。
嵌入式处理器负责处理传感器采集的数据，并通过通信模块与上位机进行数据传输。
传感器负责实时监测电机的电流、电压、温度等参数。
（二）软件设计软件部分主要包括数据采集、数据处理、故障诊断、人机交互等模块。
数据采集模块负责从传感器中获取电机的实时数据；数据处理模块负责对采集的数据进行分析和处理，判断电机是否处于正常工作状态；故障诊断模块根据处理模块的分析结果，对电机故障进行初步判断；人机交互模块则负责将电机的运行状态和故障信息以图形化界面展示给用户。
四、系统开发（一）开发环境搭建开发环境包括硬件平台和软件开发环境。
硬件平台为嵌入式处理器，软件开发环境包括操作系统、编程语言及开发工具等。
（二）程序编写与调试根据系统设计，编写相应的程序代码。
在程序编写过程中，需注意代码的可读性、可维护性和稳定性。
程序编写完成后，进行调试和测试，确保系统各项功能正常运行。
五、系统实现（一）传感器与硬件的连接与调试将传感器与嵌入式处理器连接，并进行调试，确保传感器能正确采集电机的实时数据。
电动车电池检测系统嵌入式论文
嵌入式系统论文题目：电动车智能电池快速检测系统目录1引言 (1)2系统模块设计 (1)2.1STM32 基本外围电路设计 (1)2.2电量指示电路 (3)2.3电源电路设计 (4)2.4报警电路 (4)2.5电池检测电路 (5)2.6LCD显示模块电路设计 (5)2.7复位电路和时钟电路 (6)3程序设计 (7)21引言铅酸蓄电池用填满海绵状铅的铅板作负极，填满二氧化铅的铅板作正极，并用1.28％的稀硫酸作电解质。
在充电时，电能转化为化学能，放电时化学能又转化为电能。
电池在放电时，金属铅是负极，发生氧化反应，被氧化为硫酸铅；二氧化铅是正极，发生还原反应，被还原为硫酸铅。
电池在用直流电充电时，两极分别生成铅和二氧化铅。
移去电源后，它又恢复到放电前的状态，组成化学电池。
铅蓄电池是能反复充电、放电的电池，叫做二次电池。
它的电压是2V，通常把三个铅蓄电池串联起来使用，电压是6V。
汽车上用的是6个[2]铅蓄电池串联成12V的电池组。
铅蓄电池在使用一段时间后要补充蒸馏水，使电解质保持含有22～28％的稀硫酸。
电动车采用铅酸蓄电池是从生产难度、成本、可靠性等多方面考虑的结果。
铅酸蓄电池其基本特点是使用期间不用加酸加水维护，电池为密封结构，不会漏酸，也不会排酸雾，电池盖子上设有单向排气阀(也叫安全阀)，它作用是当电池内部气体量超过一定值(通常用气压值表示)，即当电池内部气压升高到一定值时，排气阀自动打开，排出气体，然后自动关阀，防止空气进入电池内部。
阀控铅酸蓄电池与汽车等用的普通铅酸蓄电池相比有二个主要特点：一是密封；二是干态。
密封是指基本无酸雾排出。
一般情况下阀控铅酸蓄电池在运行（充放电）过程中是“零排放”，只有在充电后期蓄电池内的气体压力超过安全阀的开放压力时才为有少量的氢和氧混合气体排放，此时有过滤材料滤去了带出的少量酸雾。
干态是指阀控铅酸蓄电池没有自由流动的电解液，可以任何方向放置，不怕颠簸、碰撞，即使外壳破裂也不会有酸漏出。
智能电池管理系统在新能源车辆中的应用研究
智能电池管理系统在新能源车辆中的应用研究随着新能源车辆的发展，智能电池管理系统成为了其中一个关键技术。
智能电池管理系统通过实时监测电池状态、优化充放电控制策略，提高了电池的使用寿命和车辆的续航里程。
本文将从智能电池管理系统的原理、应用场景、技术挑战和未来发展等方面展开讨论。
智能电池管理系统的原理是通过对电池内部参数的实时监测和分析，保证电池在最佳工作状态下运行。
这一系统主要包括电池状态估计、充放电控制、热管理和安全保护等模块。
其中，电池状态估计是智能电池管理系统的核心技术之一，它通过数据采集和处理算法，实时准确地估计电池的电量、健康状态和温度等参数，为充放电控制提供准确的参考信息。
智能电池管理系统在新能源车辆中的应用场景非常广泛。
首先，它可以提高电池的使用寿命。
通过精确的充放电控制策略，避免了过充过放等不利因素对电池的损伤，延长了电池的寿命。
其次，智能电池管理系统可以提高车辆的续航里程。
通过优化充电策略，减少能量损失，延长车辆的行驶里程，提高了用户的使用体验。
此外，智能电池管理系统还可以提高车辆的安全性和稳定性，在电池异常时及时采取措施保护车辆和乘客的安全。
然而，智能电池管理系统在应用过程中也面临着一些挑战。
首先，电池的容量衰减和内部阻抗增加等问题会导致电池参数的漂移和不准确，影响了充放电控制的精度。
其次，新能源车辆的使用环境复杂多变，高温、低温等极端气候条件都会对电池性能产生影响，增加了智能电池管理系统的设计难度。
此外，智能电池管理系统的成本也是一个不容忽视的问题，高昂的成本限制了它在大众市场中的推广应用。
未来，智能电池管理系统仍将朝着更加智能化、高效化和低成本化的方向发展。
首先，随着人工智能和大数据技术的发展，智能电池管理系统将更加智能化，能够自动学习和适应不同的车辆和用户需求，实现更加精准的电池管理。
其次，随着电池技术的不断进步，新型电池材料和结构的应用将提高电池的能量密度和循环寿命，促进智能电池管理系统的性能提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵌入式系统期末论文题目：电动车智能电池检测系统目录1引言 (2)2车用电池性能分析和测量方法 (2)2．1常用电池种类和性能 (2)2．2常用测量方法 (2)3系统模块设计 (3)3.2检测电路 (4)3.3最小系统与复位电路模块如图所示 (5)3.4显示电路 (5)3.5报警电路 (7)4程序设计 (7)附录一 (8)1引言随着生产力和科学技术的发展，蓄电池作为一种性能可靠的化学电源，其应用价值与日俱增，日益广泛地运用在航空航天、交通运输、电力、通信、军事工业等部门的设备中，已经成为这些设备中最重要的关键系统部件之一。
蓄电池剩余电量及容量是用户非常关心的一个问题，因为蓄电池电量的多少直接影响整个供电系统的可靠性。
用户通过显示屏直接观察充放电结果，可以有效防止过充对电池的损害，延长电池的使用寿命和使用效率，节省成本。
同时，用户也可以准确的预知电池能量的供给情况，以保证行车安全。
而供电系统的可靠性将决定整个系统能否正常运行。
因此及时准确的检测蓄电池剩余电量及容量变得非常重要，因而检测方法的研究则很有实际意义。
2车用电池性能分析和测量方法2．1常用电池种类和性能车用电池有铅酸电池、锂离子电池和晶胶电池等几种类型圆。
铅酸电池成本便宜、性能稳定，目前市场上的车用都采用此种电池。
锂离子电池(常称锂电池)成本高、性能不稳定、容易出现爆炸、安全系数低，目前正在进一步完善。
晶胶电池成本最高、性能也是最好的、使用寿命高、性能稳定、自我修复功能最好、安全系数最高，但目前市场上使用此类电池的车辆并不多见，只有少数商家才给配置此高性能电池。
2．2常用测量方法市场上电动车所用的电池一般是铅酸蓄电池，蓄电池是一个复杂的电化学系统，它在不同负载条件或不同环境温度下运行时，实际可供释放的剩余电量不同；而且随着蓄电池使用时间增加，其电量也将下降。
影响铅酸蓄电池剩余容量的因素也有很多，从不同的方面分析，影响因素有电流、温度、电解液密度、电池极板硫酸盐化、活性物质脱落和老化等。
针对这些因素可设计出不同的解决方法，下面介绍一些常见的方法：(1)密度法密度法的实质是测铅酸蓄电池内部电解液的密度。
铅酸蓄电池内部电解液的密度主要由铅、硫酸铅和氧化铅组成，通过测量三种物质的密度来间接推算剩余电量的值。
这种方法在电池使用前期可行，但在后期随着电池的损耗、腐蚀、老化等现象的产生，以上三种物质的比例与初期发生较大差异，这种方法便不再准确。
(2)开路电压法电池的开路电压的值近似等于电池电动势，它是电解液密度的函数。
电解液密度随电池放电成比例下降，其电压降低的曲线可近似看成直线，该方法测量设备简单对设备损害小，所以用开路电压可估算电池荷电状态。
开路电压法的显著缺点是需要稳定的电压，而车用行驶状态时各方面都不会处在特别稳定的状态，电池从工作状态恢复到稳定状态需要较长的时间。
所以该方法只适用在车辆停止的状态，具有一定的局限性。
而由于电车电池在放电过程一般电流较小，电池电量的变化过程是一个缓慢的过程不需要太高的精确度所以采用直接测量电池开路电压法来测量电池电量。
(3)负载电压法车用电池放电开始的瞬间，电压迅速从开路电压状态进入负载电压状态，在电池负载电流保持不变时，负载电压随荷电状态的变化规律与开路电压随荷电状态的变化规律相似。
负载电压法的优点是能够即时估算电池组的荷电状态，在电流稳定时效果很好。
但在实际应用中，电池的状态不稳定，电压变化大。
要解决这个问题，需要测量大量的电压数据，计算动态负载电压和荷电状态的关系，建立数学模型。
所以，负载电压法很少用在实际中。
(4)阻抗法阻抗法通常称内阻法。
电池阻抗分交流阻抗和直流阻抗，它们都与电池电量有密切的关系。
电池交流阻抗是电池电压与电流的函数，为一个复数变量，表示电池对交流电的反抗能力，测量时需要用到交流阻抗仪。
电池交流阻抗受温度的影响很大，目前，使用交流阻抗进行测量时，测量的是电池处于静置后的状态，还是在充放电过程中的状态存在争议，所以阻抗法很少用在实际中。
3系统模块设计3.1 电池特性蓄电池所做的有效功是电容量和电压的乘积。
蓄电池的电容量是放电电流与放电时间之积。
因此蓄电池大特性以电容量、电动势、内阻和放电效率表示，这些参数成为衡量电池性能的主要参数。
电动势是电池在理论上输出能量大小的量度之一。
电动势与反应物质性质、和有关，也与电解液的温度和浓度有关。
电池的放电电压随放电时间的平稳性表示电压精度的高低。
电压随放电时间变化的曲线，称放电曲线。
电池工作电压的数值及平稳程度依赖于放电条件。
高速率、低温条件下放电时，电池的工作电压将降低，平稳程度下降。
本系统所采用的方法可以称之为充放电法。
当对电池进行充电时，它的电量是不断增加的，当车辆在启动或行驶状态时，电池同时也进行连续放电，充电电量减去放电电量便是剩余电量，而电量的计算可采用电流对时间的积分。
这种方法适用于常用车用的电池，在车辆行驶或停驻状态时均适用。
本文设计的智能电池检测电路从模块上分：智能电池检测电路、指示电路、报警电路、单片机以及最小系统组成。
，系统的整体框图如图所示：图1系统框图3.2检测电路电车电池大多为多块12V铅酸电池串联本设计为3块36V为测量目标。
电池的输出电压范围10.5*3——13.5*3V，由于STM32微处理器的AD模块最大支持的检测电压不超过3.3V，所以通过电阻分压电路使电池输出电压降为3.3V以下，测量总电压是电池是测取点的分压比例为15：1，测量单块电池电压时测取点的分压比例为 13:3；所以总电压电阻为150k和10k串联，单块为130k和30k电阻串联。
如图所示为电池电量检测模块原理图。
图2检测电路3.3最小系统与复位电路模块如图所示图3最小系统图4复位电路3.4显示电路当检测一个电池的电量的时，并不能直接测量电池两端的端电压，但是我们可以通过检测蓄电池组充放电回路的电流量，来达到检测电池组电量的目的。
方案是这样的，在蓄电池组充放电回路中串接一个阻值很小的电阻，其上必有压减。
当充电时，电压值为负；当放电时，电压值为正。
这一电压值可以作为后接运放的一路输入电压，经过运算电路处理后接入STM32微处理器的AD转换引脚，从而将模拟电压量转换为数字电压量，在数字电压量经过一定处理后，在驱动LED灯来显示蓄电池组电量的大小。
图5运放电路电池能量管理系统分为以下四个方面：1）防止蓄电池过放电。
在蓄电池放电期间，蓄电池管理系统应能监控电池的放电状态，并控制蓄电池组的放电过程，在每个蓄电池过度放电之前，停止放电过程，使电能达到最优利用。
同时，防止蓄电池过度放电能够提高蓄电池的使用寿命。
在放电结束时，蓄电池管理系统给出电动机控制单元的最大放电电流的参考值，使蓄电池的电压保持在正常的范围内。
2）防止蓄电池过充电。
在充电期间，蓄电池管理系统应能连续测量电池组的各个蓄电池的电压、电流等参数，并能根据监测得到充电状态、电池的电压、电流等参数，调整充电参数，控制充电器，并尽量使所有的蓄电池的状态一致，在充电过程结束的收，应能及时停止充电，防止任何电池过充电。
3）能源系统信息显示。
在电动汽车行驶中，为了使驾驶员能及时了解汽车可行驶的极限里程数和充电所需的时间等，蓄电池管理系统应能监测蓄电池的剩余容量等，并显示能源系统的有关信息。
并对车上用电系统进行管理，以期到手电能的合理分配使用，最终实现节能、增加持续行驶里程的目的。
4）电池状态测试以及显示。
为了保持蓄电池的优良性能，蓄电池管理系统应实时监测电池状态。
根据驱动系统性能、电池温度、使用的时间等预测和显示剩余容量；提供蓄电池性能参数，存储整个过程中的数据并传给计算机；可对获得的蓄电池信息进行分析，提供电池的诊断、故障分析信息，以便于及时维护和更换，监测所有特性参数，为发现较差的蓄电池提供信息，使早期发现容量已衰减的电池得到及时维护，对于电池不一致性严重的产品，这种功能非常重要。
电量显示电路如图所示。
图6电量显示电路3.5报警电路图7程序流程图4程序设计图8程序流程图附录一程序LED引脚配置PA0-PA7static void GPIOA_Config(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3| GPIO_Pin_4|GPIO_Pin_5| GPIO_Pin_6| GPIO_Pin_7;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OD_PP; //输出模式通用推挽GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIOA->ODR|=0x00FF；//关闭LED}蜂鸣器2k pwm输出static void TIM_Mode_Config(void){GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 模式复用推挽GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);TIM_TimeBaseStructure.TIM_Period=999; //周期为1000TIM_TimeBaseStructure.TIM_Prescaler = 35; //36分频TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1 ;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;TIM_OCInitStructure.TIM_Pulse = 499;TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_High;TIM_OC1Init(TIM3, &TIM_OCInitStructure);TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, DISABLE);}ADC1配置static void ADC1_Mode_Config(void){ADC_InitTypeDef ADC_InitStructure;GPIO_InitTypeDef CPIO_InitStructure;RCC_AHBPeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);RCC_AHBPeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);CPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPI O_Pin_3;CPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;CPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC, &CPIO_InitStructure);ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;ADC_InitStructure.ADC_ScanConvMode=DISABLE;ADC_InitStructure.ADC_ContinuousConvMode=DISABLE;ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;ADC_InitStructure.ADC_NbrOfChannel=1;ADC_Init(ADC1,&ADC_InitStructure);RCC_ADCCLKConfig(RCC_PCLK2_Div8);//ADC_RegularChannelConfig(ADC1,ADC_Channel_1,1,ADC_SampleTim e_55Cycles5);ADC_Cmd(ADC1,ENABLE);ADC_ResetCalibration(ADC1);while(ADC_GetResetCalibrationStatus(ADC1));ADC_StartCalibration(ADC1);while(ADC_GetCalibrationStatus(ADC1));}获取对应通道数据static u16 GET_ADC_No_value(u16 No){u16 i=1;//No的值为10,11,12,13;ADC_RegularChannelConfig(ADC1,No,1,ADC_SampleTime_55Cycles5);ADC_SoftwareStartConvCmd(ADC1, ENABLE);while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));return ADC_GetConversionValue(ADC1);}主函数int main(void){u16 power1,power2,power3,power;SystemInit();GPIOA_Config();TIM_Mode_Config();ADC1_Mode_Config();while (1){power=GET_ADC_No_value(10);power1=GET_ADC_No_value(11);power2=GET_ADC_No_value(12);power3=GET_ADC_No_value(13);if(power1<(u16)(32/16*4096/3.3)|power>(u16)(44/16*4096/3.3)){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIOA->ODR&=0xFFDF;};if(power2<(u16)(32/16*4096/3.3)|power>(u16)(44/16*4096/3.3)){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIOA->ODR&=0xFFbF;};if(power3<(u16)(32/16*4096/3.3)|power>(u16)(44/16*4096/3.3)){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIOA->ODR&=0xFF7F;};if(power>=(u16)(36/16*4096/3.3))GPIOA->ODR&=0xFFE0;else if(power>=(u16)(35.1/16*4096/3.3))GPIOA->ODR&=0xFFE1;else if(power>=(u16)(34.2/16*4096/3.3))GPIOA->ODR&=0xFFE3;else if(power>=(u16)(33.3/16*4096/3.3))GPIOA->ODR&=0xFFE7;else if(power>=(u16)(32.4/16*4096/3.3))GPIOA->ODR&=0xFFEF;else if(power<=(u16)(31.5/16*4096/3.3))GPIOA->ODR&=0xFFFF;}}。
