排水箱涵清淤方案培训课件

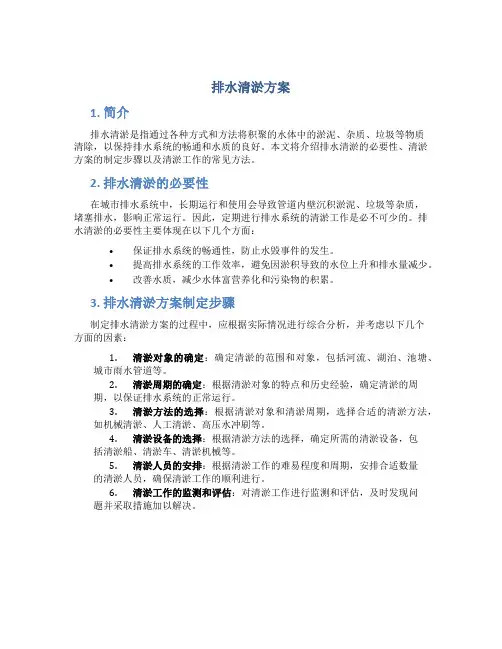

排水清淤方案
排水清淤方案1. 简介排水清淤是指通过各种方式和方法将积聚的水体中的淤泥、杂质、垃圾等物质清除，以保持排水系统的畅通和水质的良好。
本文将介绍排水清淤的必要性、清淤方案的制定步骤以及清淤工作的常见方法。
2. 排水清淤的必要性在城市排水系统中，长期运行和使用会导致管道内壁沉积淤泥、垃圾等杂质，堵塞排水，影响正常运行。
因此，定期进行排水系统的清淤工作是必不可少的。
排水清淤的必要性主要体现在以下几个方面：•保证排水系统的畅通性，防止水毁事件的发生。
•提高排水系统的工作效率，避免因淤积导致的水位上升和排水量减少。
•改善水质，减少水体富营养化和污染物的积累。
3. 排水清淤方案制定步骤制定排水清淤方案的过程中，应根据实际情况进行综合分析，并考虑以下几个方面的因素：1.清淤对象的确定：确定清淤的范围和对象，包括河流、湖泊、池塘、城市雨水管道等。
2.清淤周期的确定：根据清淤对象的特点和历史经验，确定清淤的周期，以保证排水系统的正常运行。
3.清淤方法的选择：根据清淤对象和清淤周期，选择合适的清淤方法，如机械清淤、人工清淤、高压水冲刷等。
4.清淤设备的选择：根据清淤方法的选择，确定所需的清淤设备，包括清淤船、清淤车、清淤机械等。
5.清淤人员的安排：根据清淤工作的难易程度和周期，安排合适数量的清淤人员，确保清淤工作的顺利进行。
6.清淤工作的监测和评估：对清淤工作进行监测和评估，及时发现问题并采取措施加以解决。
4. 清淤工作常见方法4.1 机械清淤机械清淤是指利用各种清淤机械设备对水体中的淤泥、垃圾等进行清除的方法。
常用的机械设备包括挖掘机、清淤船等。
机械清淤具有清淤效率高、作业速度快的特点，适用于大面积、深度较大的水体清淤工作。
4.2 高压水冲刷高压水冲刷是利用高压水流对淤泥进行冲刷清除的方法。
高压水冲刷不仅能清除淤泥、杂质，还能提高水质，减少水体富营养化和污染物的积累。
高压水冲刷适用于小面积、浅水深的水体清淤工作。
4.3 人工清淤人工清淤是指通过人工手段对水体中的淤泥、垃圾进行清除的方法。
方涵清淤泥
方涵清淤泥（1）施工工艺1、主要施工流程方涵设施调研---方涵调水---设置管堵---施工段局部调水---冲洗方涵---泥水分离---淤泥外运----拆除管堵---清场验收“集中调水、井内通风、人工机具作业”的方式2、管道设施调研施工前，首先现场摸查，探明方涵及检查井淤积堵塞情况、水流量情况，并找出每条道路排水管道的上下游，先从排水主管道开始清淤疏通，然后清理堵塞严重的支管道，最后是其余支管道。
本项目调水封堵范围：东江路排水方涵2000*2000mm，1850米。
3、方涵调水（设置管堵）（1）本次疏通前，应事先在方涵上游或泵站进出水口位置检查井设置管堵，以将施工区域上游方涵封闭。
（2）随后，将沿线雨水接入管砌堵。
（3）最终，将方涵交口处检查井砌堵以便进行随后的调水作业，考虑到井下减少带水重潜施做，调水拆砌管堵方涵长度范围控制在100m左右（不大于三空井位）。
4、冲洗方涵（泥水分离）（1）高压水冲法1000*1000mm方涵采用人工下井配合高压水枪喷刷的疏通方式，自方涵上游至下游开始，以免上游来水对方涵造成二次淤积，以高压水枪反复冲洗方涵，使杂物淤泥等流入检查井内沉淀至下游检查井中，经泥浆泵抽吸至大型泥罐车后，再外运弃置。
清理完一个路段后，用高压水枪将收水井、检查井等冲洗一遍，将不易清理干净的碎土及工具不易清理的地方冲洗干净，确保彻底清理。
清理完毕后，清扫作业现场。
（2）泥水分离法方涵砌堵后，在方涵中设置150mm潜水污水泵两台，配合90kW发电机供电，将雨水管道内积水调至附近污水管道中，随后进行方涵的清挖疏通作业。
疏通及清掏作业中，还需用一台150mm潜水污水泵进行降水，以排除地下渗水以及作业中的喷枪用水。
对方涵内及检查井内冲刷产生出的淤泥掏挖，采用我单位自行引进购买的泥水分离机进行淤泥脱水处置后装车外运，同时将检查井冲洗后污水调入就近污水管道。
淤泥外运工程虽然应经采用泥水分离技术对污泥进行了脱水处理，为了避免对城市空气环境的二次污染，我公司选用全封闭式污泥车进行弃运。
清淤工程施工知识培训内容
清淤工程施工知识培训内容一、施工前准备工作1.1 工程资料的准备在进行清淤工程施工前，应充分了解工程的相关资料，包括设计图纸、施工方案、施工图纸、工程量清单等，确保在施工过程中能够按照设计要求进行施工。
1.2 现场勘察在进行施工前，需要对施工现场进行详细的勘察，了解施工现场的地理情况、地质情况、周边环境情况等，为施工过程中的安全施工提供参考。
1.3 施工人员的准备在进行清淤工程施工前，需要充分培训施工人员的技能和安全意识，确保施工人员具备相应的专业知识和技能。
二、施工过程中的注意事项2.1 施工流程清淤工程的施工流程一般包括：现场准备、设备安装、施工作业、设备拆除等环节。
在进行施工时，需要按照施工流程依次进行，确保施工工作的顺利进行。
2.2 安全施工在进行清淤工程施工时，需要充分考虑施工现场的安全因素，包括施工区域的安全围栏设置、作业人员的安全防护措施、设备的安全操作等，确保施工过程中的安全施工。
2.3 施工设备的选择在进行清淤工程施工时，需要根据实际情况选择合适的施工设备，包括挖掘机、抽水泵等设备，确保施工设备的性能和质量符合要求。
2.4 施工质量的控制在进行清淤工程施工时，需要严格控制施工质量，包括施工作业的技术要求、施工材料的质量要求等，确保施工过程中的质量符合设计要求。
2.5 施工现场的管理在进行清淤工程施工时，需要对施工现场进行严格管理，包括施工区域的整治、现场秩序的管理、施工物料的堆放等，确保施工现场的整体管理有序进行。
2.6 施工过程中的问题处理在进行清淤工程施工过程中，可能会出现一些问题，需要及时处理，包括设备故障、施工材料的缺失等，确保施工过程的顺利进行。
三、施工结束后的工作3.1 施工总结在清淤工程施工结束后，需要对施工过程进行总结，包括施工质量、安全施工、施工管理、施工设备的使用情况等，确保施工经验得到总结并加以改进。
3.2 施工成果的验收在清淤工程施工结束后，需要对施工成果进行验收，包括施工质量、施工设备的拆除情况等，确保施工成果符合设计要求。

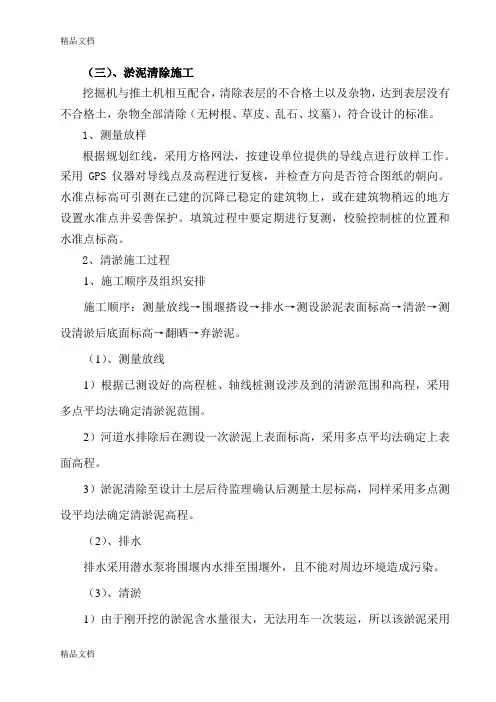

淤泥清理施工方案培训课件
（三）、淤泥清除施工挖掘机与推土机相互配合，清除表层的不合格土以及杂物，达到表层没有不合格土，杂物全部清除（无树根、草皮、乱石、坟墓），符合设计的标准。
1、测量放样根据规划红线，采用方格网法，按建设单位提供的导线点进行放样工作。
采用GPS仪器对导线点及高程进行复核，并检查方向是否符合图纸的朝向。
水准点标高可引测在已建的沉降已稳定的建筑物上，或在建筑物稍远的地方设置水准点并妥善保护。
填筑过程中要定期进行复测，校验控制桩的位置和水准点标高。
2、清淤施工过程1、施工顺序及组织安排施工顺序：测量放线→围堰搭设→排水→测设淤泥表面标高→清淤→测设清淤后底面标高→翻晒→弃淤泥。
（1）、测量放线1）根据已测设好的高程桩、轴线桩测设涉及到的清淤范围和高程，采用多点平均法确定清淤泥范围。
2）河道水排除后在测设一次淤泥上表面标高，采用多点平均法确定上表面高程。
3）淤泥清除至设计土层后待监理确认后测量土层标高，同样采用多点测设平均法确定清淤泥高程。
（2）、排水排水采用潜水泵将围堰内水排至围堰外，且不能对周边环境造成污染。
（3）、清淤1）由于刚开挖的淤泥含水量很大，无法用车一次装运，所以该淤泥采用多次转运、翻晒相结合清理法。
本工程根据要求，将河道内淤泥翻到施工范围内堆放并晾晒，待淤泥晾晒干后再将淤泥装车弃至业主指定的弃土场，河道内清淤量以实际测量为准2）清淤时挖掘机与推土机相互配合，清除表层的不合格土以及杂物，达到表层没有不合格土，杂物全部清除（无树根、草根、乱石等）至符合设计要求的标准。
清淤后，在河道底四周挖0.6米*0.5米的排水沟和集水井，同时做好排水工作，严禁水泡原状地基。
待监理确认后再按图纸施工。
（4）、开挖阶段施工：1）淤泥清运采用4台1m3的挖土机同时进行挖土；2）挖淤泥由由东向西、由北向南；3）挖淤泥时，应有专人指挥挖土机械，淤泥需清除彻底。
4）挖土应扦土修底；5）淤泥开挖宜先从低处开挖，形成一定梯段或坡度，以利于排水。
箱涵清淤专项方案
箱涵清淤专项方案一、工程概况。
咱们这儿有个箱涵啊，就像一个大管道似的，但是里面淤泥太多啦，就跟你很久没打扫的房间角落里全是灰尘泥巴一样。
这箱涵在[具体位置]，它的长度是[X]米，宽度是[X]米，高度是[X]米。
这些淤泥可不得了，把箱涵的空间都占了不少，影响水流啥的，就像你喉咙里卡了痰一样难受，所以得好好清一清。
二、清淤目标。
咱们的目标啊，就是把箱涵里的淤泥全都清理干净，让水在里面能够欢快地流淌，就像清理河道让小船能顺利通行一样。
要达到箱涵内部没有明显的淤泥堆积，底部平整干净，侧壁也没有附着的淤泥块。
三、施工准备。
# （一）人员准备。
1. 首先得有几个干活麻利的清淤工人，就像超级英雄团队一样。
这些工人得有经验，知道怎么在箱涵里捣鼓淤泥，大概需要[X]个工人。
2. 还得有个靠谱的队长，这个队长就像球队的教练一样，指挥大家干活，协调各种事情。
# （二）设备准备。
1. 清淤设备肯定不能少。
一台强力的抽淤泵就像一个大嘴巴，把淤泥大口大口地吸出来。
这个抽淤泵的功率要根据箱涵的大小和淤泥的量来选择，可不能选个小的，就像小蚂蚁搬大象，根本干不动。
2. 还得有高压水枪，这就像一把厉害的水枪，把那些顽固的淤泥冲散，方便抽淤泵把它们吸走。
高压水枪的压力也要合适，不然就像挠痒痒一样，冲不散淤泥。
3. 照明设备也是必须的，箱涵里面黑咕隆咚的，没有照明就像在黑夜里摸瞎一样。
咱们准备几个大功率的LED灯，把里面照得亮堂堂的。
4. 安全设备更不能忘啦。
安全帽、安全绳、防毒面具这些都得有。
毕竟箱涵里面空气可能不太好，就像进了一个闷罐子一样，防毒面具能让工人安全呼吸。
安全绳就像一根生命线，要是工人不小心滑倒了，还能把他拉住呢。
# （三）现场准备。
1. 在箱涵的进出口周围设置好警示标志，就像给这个地方围上一圈警戒线一样。
写上“正在清淤，危险勿近”，防止那些好奇的路人或者车辆不小心闯进来，那可就麻烦大了。
2. 把施工需要的设备和材料都整齐地摆放在旁边，就像把工具都放在工具箱里一样，这样找起来方便，也不会乱糟糟的。
箱涵清淤工程
一、明渠清淤明渠段的宽度在1米~5米之间。
根据不同情况采取不同的施工方案。
（一）对于明渠较宽,船只能通行的地段,使用综合机械化施工渠底淤积层中，含有大量生活垃圾，有机质含量丰富，对水体已造成严重污染。
清淤采用环保型清淤方法，采用船载挖掘机和抓斗式挖泥船开挖，淤泥装入小型漏底运输船由水上勾机船拖带至临时排泥场。
船载挖掘机小型漏底运输船水上勾机船施工监督工作船淤泥开挖流程图采用上游至下游的施工挖掘方向，保证挖掘后的河床不受施工影响。
分段开挖、分段验收；减少与其他施工单位交叉作业对工程质量与进度的影响。
配置两台挖泥船、两台运输接驳船，边挖边运输，保证挖泥船连续作业，保证工程进度。
淤泥运输拟配备密封运输车运输，运至临时淤泥堆放场，晾干后再用装载机装至汽车，运至淤泥排放场。
（二）对于局部河道太窄,船只不能通行的地段,采用围堰施工、排水清淤的施工方案。
1 临时围堰临时围堰采用的优质麻袋装砂堆垒，每只麻袋只装半满，约50kg。
2排水临时围堰筑成之后，先使用大口径B型离心水泵直接排出主要积存水体，然后再采用“普通明沟和集水井排水法”排出残余积水和地下渗水。
对于水质污染严重、含沙量较大的水体，可采用PW型污水泵进行分层明沟法抽排，污水泵安置在排水不畅的区域。
清淤过程中，还要及时在主渠道底挖掘、保持“龙沟”，必要时再向两岸开挖支沟，聚排出局部积水、淤土内涵水和地下渗水等，保障清淤工程顺利进行。
按照规范要求，排水沟的沟底要始终保持低于淤积层挖掘面以上，并设有0.2~0.5%的纵坡，使水流畅通。
集水井一般情况下需每隔20~30m设一个，便于淤土内涵水和地下渗水汇流于集水井中，用污水泵排到主沟中，汇入主集水井。
集水井的截面取80×80cm，主集水井设置在水门内外，截面取600×600cm，井底保持低于沟底0.4~，井壁用竹笼、木板加固。
将安装好的水泵逐台进行通电运转调试，保证每台水泵都能正常工作。
并为水泵安全搭设必要的防护设施。
箱涵清淤方案
（4）施工设备与材料准备：准备施工所需的设备、材料，并进行检验、试验，确保合格。
2.施工方法及工艺
（1）封闭交通：施工区域设置围挡，禁止无关人员及车辆进入。
（2）排水：采用泵站或自流排水方式，将箱涵内积水排净。
（3）清淤：采用高压水枪、挖泥船等设备进行清淤，将淤泥冲散、挖掘并输送至指定地点。
二、项目目标
1.清除箱涵内部淤泥，恢复其原有断面，提高排水能力。
2.保障施工过程中人员及设备安全，确保施工质量。
3.减少对周边环境及交通的影响，确保文明施工。
三、施工方案
1.施工准备
（1）调查分析：对箱涵进行全面调查，了解其结构、淤积情况、周边环境等，为施工方案的制定提供依据。
（2）编制施工组织设计：根据调查结果，编制施工组织设计，明确施工方法、工艺、设备、人员配置等。
本方案以科学、严谨的态度，综合考虑了箱涵清淤工程的各个方面，旨在确保工程的高效、安全、环保实施，为提升城市排水系统效能贡献力量。
（4）加强施工现场环境保护，严格执行环保措施。
（5）设立质量监督小组，对施工过程进行全程质量控制。
四、项目实施及进度安排
1.施工准备：1个月
2.封闭交通、排水：1个月
3.清淤：2个月
4.淤泥处理：1个月
5.检查验收：1个月
6.竣工交付：1个月
五、项目预算
根据施工方案、工程量清单及市场价格，编制项目预算。
（2）严格执行安全操作规程，定期进行安全检查。
（3）采用环保型材料和技术，减少对环境的影响。
（4）设立质量监督小组，对施工质量进行全过程监控。
五、施工进度计划
排水箱涵清淤方案
排水箱涵清淤方案一、项目背景排水箱涵是一种用于排水系统的重要设施，常常用于集雨水、雨水管道、污水管道等系统的连接处，在长期使用过程中，可能会因为各种原因而产生淤积，导致排水能力下降，进而影响整个排水系统的正常运行。
因此，对排水箱涵进行定期清淤维修很有必要。
二、清淤方法1. 人工清淤法人工清淤法是指通过人工直接进入排水箱涵内部，利用清淤工具进行淤泥的挖掘和清理。
这种方法可以清理大部分淤积物，但是工作效率较低，劳动强度大，并且操作人员需要具备较高的安全技能和经验。
2. 清理机械法清理机械法是指利用清淤机械设备进行清理，常见的设备有吸污车、清淤船、清淤挖掘机等。
这种方法工作效率高，可以大幅度减少人工劳动，但需要注意的是机械设备的选择和操作，要符合实际情况，避免对排水箱涵造成二次破坏。
三、清淤工艺1. 先期准备在进行清淤作业之前，需要对排水箱涵进行必要的准备工作。
首先，确定清淤时机，选择干燥的天气进行清理，以减少水位和污物的干扰。
其次，设置必要的施工标志和防护措施，确保施工期间的安全。
最后，准备清淤的工具和设备，如吸污车、挖掘机等。
2. 清淤操作清淤时，可以根据实际情况选择合适的清淤方法，可以使用人工清淤法、清理机械法或二者结合。
首先，将排水箱涵内部的积水放干，然后利用清淤工具或清淤机械设备进入箱涵内部进行清理，将淤泥和杂物清除干净。
在清淤过程中，需要注意操作规范，避免对箱涵本体造成损坏。
3. 清淤后处理在清淤完成后，需要对排水箱涵进行检查，确保清淤彻底、无遗漏。
然后，将清淤过程中积攒的淤泥和杂物进行妥善处理，要符合环保要求，避免对周边环境造成污染。
最后，对排水箱涵进行保养和维护，及时修补和加固箱涵本体，确保其正常使用。
四、安全注意事项在进行排水箱涵清淤作业时，需要格外重视安全问题。
首先，施工人员需要穿戴合适的防护装备，如安全帽、防护眼镜、防滑鞋等，以防止意外伤害。
其次，施工现场需要设置明显的标志和警示牌，提醒过往车辆和行人注意安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水箱涵清淤方案
一、综合概述
工程名称：汕头市鮀江街道主要道路排水渠道、箱涵清淤服务项目
承包方式：包工、包料、包质量、包安全
承包方：银浩管道清淤
二、工期要求：
清淤服务时间要求年月日开工，年月日前完成，共天。
三、质量要求
1、要求对明渠、街道、管道等的淤积物、垃圾、遗留的建筑废料等进行彻底清除；确保清淤后，雨水排放系统完全恢复其使用功能。
2、因部分结构性问题以致无法恢复使用功能的，不在本次服务范围内，但中标人必须提供详细情况（包括位置、范围、成因等）以示证明。
3、清淤服务完成，矗种鼷必须向业主提供详细完备的验收资料（包括清淤情况、雨水系统的分布走向图、清淤后的内部图片等）一式五份。
四、施工计划和具体施工方案
银浩清淤管道公司在投标前认真勘察现场，充分掌握了现场实际情况（包括走向、管道直径、淤塞情况、淤塞原因等）。
根据现场情况，制定具体的工序，合理按排人员、设备和物资。
根据清淤的范围和期限，分路段按工序分步同时进行，以缩短工期。
一）、对于明渠较宽,船只能通行的地段,使用综合机械化施工渠底淤积层中，含有大量生活垃圾，有机质含量丰富，对水体已造成严重污染。
清淤采用环保型清淤方法，采用船载挖掘机和抓斗式挖泥船开挖，淤泥装入小型漏底运输船由水上勾机船拖带至临时排泥场。
二）、对于局部河道太窄,船只不能通行的地段,采用围堰施工、排水清淤的施工方案。
1 临时围堰
临时围堰采用的优质麻袋装砂堆垒，每只麻袋只装半满，约50kg。
2排水
临时围堰筑成之后，先使用大口径B型离心水泵直接排出主要积存水体，然后再采用“普通明沟和集水井排水法”排出残余积水和地下渗水。
清淤过程中，还要及时在主渠道底挖掘、保持“龙沟”，必要时再向两岸开挖支沟，聚排出局部积水、淤土内涵水和地下渗水等，保障清淤工程顺利进行。
按照规范要求，排水沟的沟底要始终保持低于淤积层挖掘面0.3m以上，并设有0.2~0.5%的纵坡，使水流畅通。
集水井一般情况下需每隔20~30m设一个，便于淤土内涵水和地下渗水汇流于集水井中，用污水泵排到主沟中，汇入主集水井。
集水井的截面取80×80cm，主集水井设置在水门内外，截面取600×600cm，井底保持低于沟底0.4~1.0m，井壁用竹笼、木板加固。
将安装好的水泵逐台进行通电运转调试，保证每台水泵都能正常工作。
并为水泵安全搭设必要的防护设施。
同时启动主水泵，全天24小时运转，力争在尽可能短的时间内将水体排出。
为了保证局部积水、淤土内涵水和地下渗水能有效及时排出，随时随地开挖排水明沟和集水井，使水流都能顺畅地汇聚到主集水井中，不致阻塞。
对于局部地势较低处的集水，采用污水泵抽排到主排水明沟中，自流进主集水井。
持续排水：抽排水要连续进行，直至淤积层清理完毕后停止。
3 运输工具：
载重量为10吨的自卸卡车；车斗配备防漏水层和密封斗盖。
4、填埋工作
清理出的淤积物直接装车，装满后加盖密封车斗盖，运送到指定填埋场后卸倒。
三）、淤泥运输方案
密封运输车
采用挖掘机从淤泥运输船上挖掘，再用装载机装载至密封运输汽车上运走。
减少淤泥运输船的运输时间，保证挖泥船的连续施工。
配备两套施工机械设备及两班作业人员，运输汽车与装载机、挖掘机均采用两班工作制，保证淤泥堆放现场不余留大量的淤泥而影响其他施
工单位的施工作业，配备施工机械的燃料供应、维修等技术组，保证施工机械的良好工作性能。
四）、圆管涵、箱涵清淤
1、对管径大于等于0.8m的管道
（1）围堰
沿干管及支管两侧围堰
（2）降水
根据现场实际情况，如需降水，采用井点降水。
根据工程实际情况，采用泥浆泵进行清淤工作。
（3）通风
因污水截流干管修建时间比较长，管道内淤积及堵塞比较严重，管道内存在沼气等有害气体。
通风是清淤施工中的影响施工进度的关键环节。
本工程用风采用低压风，由轴流通风机生产，作为暗涵施工循环通风，驱出废气，补充新鲜空气，改善作业条件。
根据经验施工通风基本参数，即通风最远距离100m，采用压入式通风，风机安装在暗涵检查井处。
（4）施工方法
首先，泥浆泵施工：
利用水泵把暗涵内的明水排净。
水泵安置在每个工作段的下游检查井处，明水直接排到河中。
第二，通风
为了充分利用通风机的工作效率，在每个工作段内上下游检查井处各安装一台通风机。
根据施工经验，通风3小时后，利用空气分析仪对管道内的空气质量进行分析，合格后工作人员才能进入暗涵施工，为了安全，进入暗涵工作人员必须戴防毒面具。
第三，清淤
本工程采用泥浆泵进行施工，泥浆泵施工用水采用河水，排泥场选附近低洼处。
为了提
高工作效率，每一工作段从两侧检查井向中间施工。
（5）注意事项
进入暗涵工作人员，必须戴防毒面具。
进入暗涵的人员不得使用明火。
1、施工人员进场施工场地准备：首先在合适位置砌筑一存储淤泥池子一个，存於池尺寸、结构根据需要而定，保证污水不外漏。
2、送风机向涵内送风，保证涵内没有浊气，人员进入涵内，首先清理涵口处淤泥，人工装手推车，起重设备运出，装奔马车运至存於池，分段施工，每次施工30m~40m；如此往复，把淤泥清理完毕。
2、对管径小于0.8m的管道
首先在相应位置布设泥浆沉淀池，其规格根据管径大小及淤泥量而定，用管道潜望镜人对涵洞内的淤泥进行冲洗，流入泥浆沉淀池，经过一段时间的沉淀后再用密封运输车外运。
五）、本工程施工重点、难点
1、工期短，单位时间的工作量大。
2、淤泥的挖运是本工程施工重点。
3、本工程受汛期的影响。
