地下室外墙SBS卷材防水层技术交底
地下室外墙SBS卷材防水层技术交底
2014.06.09
工程名称 交底部位
咸阳中心医院高层住宅楼 地下室防水工程
Hale Waihona Puke 施工单位 工序名称陕建十一建集团 外墙防水
交底提要： 1、施工准备；2、施工工艺；3、质量标准；4、成品保护；5、安全生产、现场文明 施工要求。 交底内容： 一、施工准备 (一) 材料及要求 1．规格、材质：满足设计要求。 2．资料：要经有关部门认证许可并有出厂合格证。 3．见证取样：防水卷材及配套材料运至施工现场，会同监理要求取样，然后一起 送见证试验室，试验合格方准使用。 4．高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡（SBS） 。 配套材料： 5．氯丁橡胶沥青胶粘剂：由氯丁橡胶加人沥青及溶剂等配制而成，为黑色液体。 6．橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。 7．保护层料：依设计要求。 8．70 号汽油、二甲苯，用于清洗受污染的部位。 (二)作业条件 1．混凝土经养护、干燥，含水率不大于 9％。 2．混凝土墙应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。 3．各种阴阳角、管根抹圆角。 7．作业人员应持证上岗。 8． 安全防护到位并经安全员验收， 备好卷材及配套材料， 存放和操作应远离火源， 防止发生事故。 9．质检员进行交接验收合格，可以进行防水层的施工，否则决不施工。 二、施工工艺 基层清理 铺贴卷材附加层 基层处理 施工前将验收合格的基层表面尘土、杂物清理干净。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
咸阳中心医院高层住宅楼 地下室防水工程
施工单位 工序名称
陕建十一建集团 外墙防水
技 术 交 底 记 录
2014.06.09 工程名称 交底部位 交底内容： 4．卷材封口应压实固定，油膏封口。 (一)主控项目 1．卷材防水层所用卷材及其配套材料，必须符合设计要求。 2．卷材防水层不得有渗漏或积水现象 (二)一般项目 1．卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡 等缺陷。 2．卷材防水层上的撒布材料和浅色涂料保护层应铺撤或涂刷均匀，粘结牢固； 水泥砂浆、板材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分 格缝留置应符合设计要求。 3．卷材铺贴方向应正确，卷材搭接宽度的允许偏差为—10mm。 四、成品保护 1．已铺的卷材防水层，应采取措施进行保护，严禁在防水层上进行施工作业和运 输，并应及时做防水层的保护层。 2．穿过屋面、墙面防水层处的管道，施工中与完工后不得损坏变位。 五、安全生产、现场文明施工要求 1、施工必须坚持“安全生产，预防为主”的方针。 2．防水工进入施工现场时，必须正确佩带安全帽。安全帽规格必须符合 GB2811-2011 标准。 3．施工现场和配料场地应通风良好，操作人员应穿软底鞋，工作服，扎紧袖口， 佩带手套及鞋盖。 4．涂刷基层处理剂和胶粘剂时，防水工应戴防毒口罩和防护眼镜，操作过程中不 得用手直接揉擦皮肤。 5．使用液化气喷枪或汽油喷灯点火时，火嘴不准对人．汽油喷灯加油不能过满， 打气不能过足。 6．施工现场禁止焚烧下脚料或废弃物，应集中处理。 7．施工完毕的场地应整洁干净，无剩余料及杂物，无污染。 项目（专业） 技术负责人 交底人 接受交底人 咸阳中心医院高层住宅楼 地下室防水工程 施工单位 工序名称 陕建十一建集团 外墙防水
地下室SBS卷材防水层技术交底
工程编号004 日期2010.6.7- 1 -- 2 -工程编号 004 日期 2010.6.7交底内容：一、施工条件1、 气候：施工温度为5℃—25℃，施工时风力在4级以下，雨雪天气不能进行防水施工。
2、 施工人员、材料、工具准备就绪。
3、 找平层完工，并符合质量标准要求。
二、 施工准备1 、人员准备：基层清理6人，防水工10人，分别完成上料、裁割、排板、粘贴等工作。
2、 施工工具表序号器 具 名 称 单 位 数量 备 注 序号 器 具 名 称 单 位 数量 备 注 1 搅拌器 台 2 5 劈纸刀 个 20 2 冷底子油桶 个 5 大口桶 6 剪子 把 8 3 橡胶刮板 个 8 300mm 长7 扫帚 把 20 4油辊个108毛刷把20三、 施工材料准备防水材料用量表（每平方米施工面积）序 号 材料名称 规 格 用 量 备 注 1 SBS 卷材 4㎜厚 1.1 复试合格 2 冷底子油 根据需要 合格 3密封胶根据需要合格四、一般规定1、 找平层要求抹平压实，不得有起砂、鼓包、麻面等现象，不得有油污存在。
2、 阴阳角基本做成直角，排水坡度符合要求。
3、 找平层表面清洁，确保冷底子油与基层的结合。
4、 材料进场后抽查复验，合格后方能使用。
5、 施工顺序：验收找平层→清扫→刷冷底子油→节点做附加层→弹线→试铺→防水层施工→接缝节点密封→清理检查→验收。
五、施工部署 1、施工程序根据现场实际情况，本工程地下室防水计划分以下四步进行：（1）地下室底板、桩头防水及保护层施工；（2）地下室侧壁、顶面防水及保护层施工；（3）消防水池及电梯集水坑内部防水施工。
（4）地下室顶板防水及保护层施工。
2、施工顺序及主要技术要求（1）地下室底板保护层施工顺序：基层清理及处理→SBS 卷材附加层施工→铺SBS 防水两层工程编号004 日期2010.6.7 技术负责人交底人被交底人- 3 -。
地下室外墙SBS防水技术交底
交底人
接受人
技 术 交 底
年 月 日鲁建5-1
工程名称
分部工程
基础分部
分项工程名称
地下室外墙防水
交底内容：
层防水层的搭接缝应错开，铺贴时应将卷材顺放的拉直、铺平。
（3）、卷材铺贴搭接ຫໍສະໝຸດ 长边、短边均不小于8cm。（4）、找平层干燥并清理干净，涂刷或喷涂冷底子油一遍，应均匀一致，不得漏涂。
（5）、贴铺防水层前，必须在转角处、阴阳角和管根等特殊部位，应增贴一层相同材料的附加层，宽度不宜小于500mm。
（6）、应采用热熔法施工：热熔法是用火焰喷灯喷出的火焰烘烤卷材表面和基层，待卷材表面熔融至光亮黑色，基层得到预热，立即滚铺卷材，使卷材与基层，卷材与卷材之间紧密粘结，其要点如下：
1）喷枪加热器喷出的火焰，距卷材面的距离应适中；幅宽内加热应均匀，不得过分加热或烧穿卷材，以卷材表面熔融至光亮黑色为宜。
2）卷材表面热熔后，应立即滚铺卷材，并用亚辊滚压卷材，排除卷材下面空气，使卷材粘结牢固、平整，无褶、扭曲等现象。
（2）.分层进行抹灰，抹灰前先进行浇水湿润，每层厚度5mm，最后用靠尺检查其平整度。
（3）管根和阴阳角处应作成圆弧。
3.40mmSBS防水卷材。
A.施工工艺
（1）、施工顺序（自上而下，用条粘法焊接）：清理基层（找平层）→刷底子油→铺贴附加层→卷材施工→成品保护
（2）、施工前进行精确放样、弹线。尽量减少接头，有接头部位，接头相互错开，上下两
3）卷材接缝处，用溢出的热熔改性沥青随即刮平封口。
（7）防水层施工完毕并验收合格后，方可进行做防水层保护。
4、在防水层上用胶带固定50mm厚聚苯乙烯泡沫板进行保护，经三方验收后进行槽边3：7灰土的回填。回填时注意保护聚苯乙烯板的完整无损，并按回填土的技术交底进行施工。

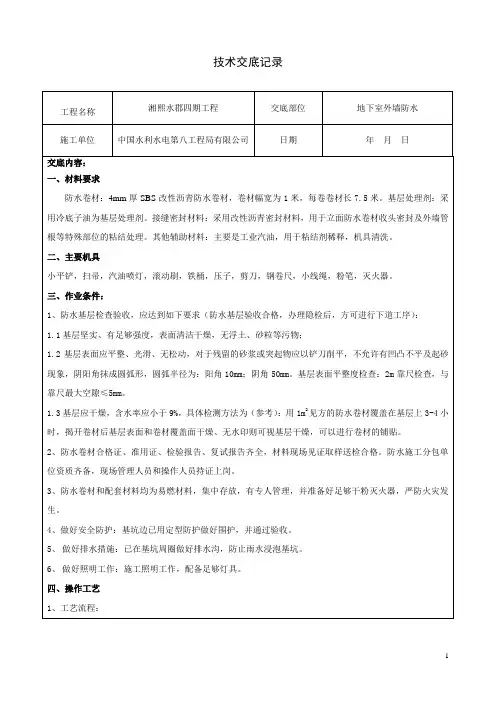

地下室外墙防水技术交底
工程名称湘煕水郡四期工程交底部位地下室外墙防水
施工单位中国水利水电第八工程局有限公司日期年月日
外墙做法：基层处理→基层处理剂涂刷→附加层施工→第一层SBS防水卷材铺贴→第二层SBS防水卷材铺贴（仅变配电间）→卷材收头粘结、接头密封→验收→防水保护层施工→回填土施工。
做法：1、内墙做法详见内墙1；
2、钢筋混凝土墙身，抗渗等级S≧6；
3、4厚SBS聚酯胎改性沥青防水卷材；
4、用M5.0水泥砂浆砌115厚MN10.0页岩烧结多孔砖（240X115X90）；
5、素土分层夯实
地下室墙身为II级防水，变配电间为I级防水。
变配电间防水层需增加一层4厚SBS改性沥青防水卷材如下图：
技术交底记录
11。

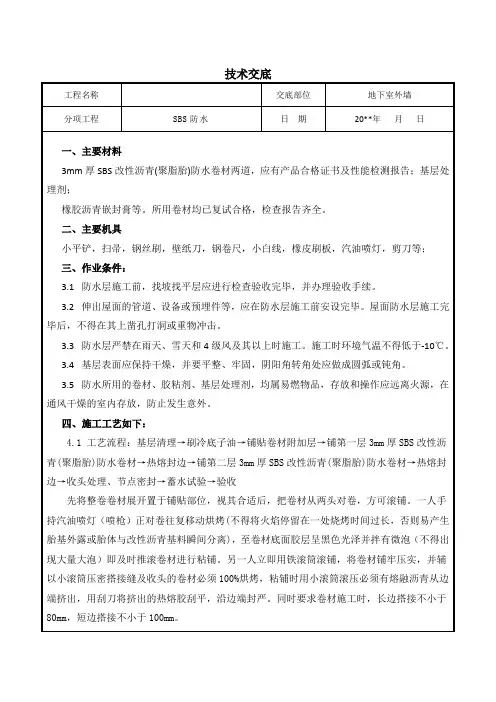

地下室外墙SBS防水技术交底
技术交底
工程名称交底部位地下室外墙
分项工程SBS防水日期20**年月日
阴阳角附加层如下示意图所示：
沥青基密封膏密封
镀锌金属收口压条及耐腐蚀螺钉固定
SBS卷材附加层
附加层设置
5.4、泛水防水细部做法
泛水宜采用隔热防晒措施，也可在泛水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。
5.5、出屋面管件根部（包括透气管）防水做法
5.6、屋面雨水管口防水做法
横式水落口防水做法
SBS卷材附加层
SBS卷材防水层
50
雨水篦子
密封膏密封
SBS卷材防水层
SBS卷材防水层
5.7、屋面烟道井防水做法。

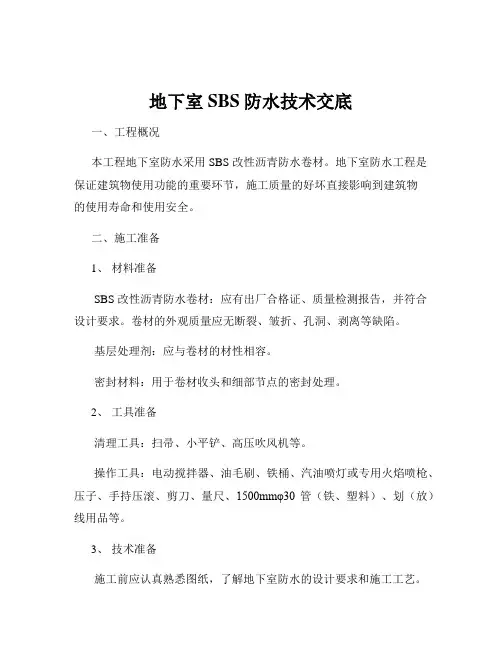

地下室SBS防水技术交底
地下室SBS防水技术交底一、工程概况本工程地下室防水采用 SBS 改性沥青防水卷材。
地下室防水工程是保证建筑物使用功能的重要环节，施工质量的好坏直接影响到建筑物的使用寿命和使用安全。
二、施工准备1、材料准备SBS 改性沥青防水卷材：应有出厂合格证、质量检测报告，并符合设计要求。
卷材的外观质量应无断裂、皱折、孔洞、剥离等缺陷。
基层处理剂：应与卷材的材性相容。
密封材料：用于卷材收头和细部节点的密封处理。
2、工具准备清理工具：扫帚、小平铲、高压吹风机等。
操作工具：电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、剪刀、量尺、1500mmφ30 管（铁、塑料）、划（放）线用品等。
3、技术准备施工前应认真熟悉图纸，了解地下室防水的设计要求和施工工艺。
对施工人员进行技术交底，明确施工质量要求和操作要点。
4、基层准备基层应坚实、平整、干净、无起砂、起皮、裂缝等缺陷。
基层表面的突出物、砂浆疙瘩等应铲除，并将尘土杂物清扫干净。
基层阴阳角应做成圆弧形，半径一般为 50mm。
三、施工工艺1、工艺流程基层处理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层2、基层处理基层必须干燥，含水率不大于 9%。
检验方法：将 1m²卷材平坦地干铺在基层上，静置 3～4h 后掀开检查，基层覆盖部位与卷材上未见水印即可施工。
基层表面应平整，用 2m 直尺检查，直尺与基层间隙不应超过 5mm，且只允许平缓变化。
3、涂刷基层处理剂在基层表面满刷一道基层处理剂，涂刷应均匀，不得有漏刷或堆积现象。
基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施行热熔施工。
4、铺贴附加层阴阳角、管根、水落口等部位应先做附加层，附加层宽度不应小于500mm。
附加层应采用热熔法满粘施工。
5、热熔铺贴卷材卷材应平行于屋脊从低处向高处铺贴，卷材搭接缝应顺流水方向。
点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持 300mm 左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶卷材两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好。
SBS防水卷材技术交底
质量控制与验收标准
介绍了SBS防水卷材施工过程中的质量控制措施，包括材 料检验、施工过程监控、成品保护等方面，同时明确了工 程验收的标准和程序。
行业发展趋势预测
绿色环保趋势
随着环保意识的提高，未来防水卷材行业将更加注重产品 的环保性能，推动绿色生产和使用，减少对环境的影响。
智能化发展趋势
随着科技的进步，防水卷材的生产和施工将逐步实现智能 化，如引入自动化生产线、智能施工设备等，提高生产效 率和施工质量。
穿戴防护用品
施工人员应穿戴好安全帽、工作服、劳保鞋等防护用品，避免在施工过程中受到伤害。
注意个人安全
施工人员应时刻注意自身安全，遵守安全操作规程，避免发生意外事故。
废弃物处理和环保法规遵守情况总结
废弃物处理
施工现场产生的废弃物应按照相关规定进行分类、收集和处理，避免对环境造成污染。
环保法规遵守
在施工过程中，严格遵守国家和地方相关环保法规，采取必要的环保措施，降低施工对环境的影响。
铺设方法
根据工程实际情况选择合适的铺设方 法，如满粘法、空铺法、条粘法等。 不同铺设方法有不同的适用条件和优 缺点，需根据实际情况进行选择。
操作技巧
在铺设过程中，应注意卷材的平整度 和顺直度，避免出现褶皱和扭曲。同 时，要确保卷材与基层紧密贴合，避 免出现空鼓和起泡现象。
接缝处理、固定方式等细节问题探讨
防水卷材定义
防水卷材是一种广泛应用于建筑物地下室、屋顶、浴室、厨房等潮湿环境的防 水材料。它主要由高分子材料、沥青、橡胶等原料制成，具有优异的防水性能 和耐久性。
防水卷材作用
防水卷材在建筑工程中起到至关重要的作用。它能够有效地防止水分渗透，保 护建筑物免受水损害，确保建筑物的结构安全和室内环境的干燥舒适。
浙江住宅小区地下室外墙SBS卷材防水技术交底
4、渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的质量。
8、安全措施
(a)由于施工中所用的材料均属易燃品，存放地点和施工现场必须加强防火工作，严禁烟火，并且具备适量的干粉灭火器。
4、防水卷材的施工
（1）施工工艺流程
基层检查、清扫、修理涂刷基层处理剂细部构造（节点）附加增强处理 Nhomakorabea位弹线放样
铺贴防水卷材收口处理、细部构造（节点）密封检查、修整保护层施工
（2）施工技术要点
①在基层清理干净后，涂刷与卷材配套的基层处理剂，涂刷时要均匀一致。以增强卷材与基层的粘结力，2h后方可铺贴卷材。基层处理剂不得过早涂刷，以免沾染灰尘影响粘结效果。
②按设计要求对有特殊部位做防水附加层，首先铺贴止水带、后浇带、阴阳角、穿墙管道口等处附加层，如阴阳角处应做成圆弧或135。(45。)折角，并贴上1～2层相同材性的卷材，宽度不小于500㎜。附加层完成后再自下而上垂直进行大面铺贴，铺贴过程中，一定要将卷材内空气赶净，以免造成空鼓起泡。
③卷材铺贴采用全粘贴热熔法施工，即采用喷火器熔化热熔型卷材底面的热熔胶进行粘结的施工方法。施工时，火焰喷嘴与卷材底面的距离要适中，幅宽内加热应均匀，以卷材底面沥青熔融至光亮为度，不得过分加热或烧穿卷材，卷材底面热熔后应立即滚铺，并进行排气、辊压、粘结，用铲刀将缝边封好，再用喷火均匀细致地加热密封一遍。
2、主要机具：锤子、凿子、钢丝网、扫帚、抹布、搅拌桶、刷子、汽油喷灯。
3、外墙卷材基层处理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东省建设工程质量监督总站监制
技 术 交 底 记 录
鲁 JJ－005-□□□
工程名称 交底部位 交底内容：
大学教职工住宅楼 负一层防水工程
施工单位 工序名称 外墙防水
4．卷材封口应压实固定，油膏封口。 (一)主控项目 1．卷材防水层所用卷材及其配套材料，必须符合设计要求。 2．卷材防水层不得有渗漏或积水现象 (二)一般项目 1．卷材防水层的搭接缝应粘 (焊)结牢固，密封严密，不得有皱折、翘边和鼓泡 等缺陷。 2．卷材防水层上的撒布材料和浅色涂料保护层应铺撤或涂刷均匀，粘结牢固； 水泥砂浆、板材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分 格缝留置应符合设计要求。 3．卷材铺贴方向应正确，卷材搭接宽度的允许偏差为—10mm。 四、成品保护 1．已铺的卷材防水层，应采取措施进行保护，严禁在防水层上进行施工作业和运 输，并应及时做防水层的保护层。 2．穿过屋面、墙面防水层处的管道，施工中与完工后不得损坏变位。 五、安全生产、现场文明施工要求 1、施工必须坚持“安全生产，预防为主”的方针。 2．防水工进入施工现场时，必须正确佩带安全帽。安全帽规格必须符合 GB2811-1989 标准。 3．施工现场和配料场地应通风良好，操作人员应穿软底鞋，工作服，扎紧袖口， 佩带手套及鞋盖。 4．涂刷基层处理剂和胶粘剂时，防水工应戴防毒口罩和防护眼镜，操作过程中不 得用手直接揉擦皮肤。 5．使用液化气喷枪或汽油喷灯点火时，火嘴不准对人．汽油喷灯加油不能过满， 打气不能过足。 6．施工现场禁止焚烧下脚料或废弃物，应集中处理。 7．施工完毕的场地应整洁干净，无剩余料及杂物，无污染。 项目（专业） 技术负责人 交底人 接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
→
涂刷基层处理剂 → 保护层
→
铺贴卷材附加层
→
铺贴卷材
→
蓄水试验
技 术 交 底 记 录
鲁 JJ－005-□□□
工程名称 交底部位 交底内容：
大学教职工住宅楼 负一层防水工程
施工单位 工序名称 外墙防水
涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理 剂是将氯丁橡胶沥青胶粘剂加人工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基 层表面上，常温经过 4 小时后，开始铺贴卷材。 (二)附加层施工 一般用热熔法使用改性沥青卷材防水层进行施工。 (三)铺贴卷材 1、卷材的层数、厚度应符合设计要求。多层铺贴时接缝应错开。将改性沥青防水 卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材 的交接处，喷枪距加热面 300mm 左右，经往返均匀加热，趁卷材的材面刚刚熔化时， 将卷材向前滚铺、粘贴。 2、卷材应平行墙体，卷材搭接应顾流水方向，长边及端头的搭接宽度，满粘法均 为 80mm，且端头接茬要错开 50mm。 3、 卷材应从下开始， 按卷材规格弹出基准线铺贴， 并使卷材的长边与水平向垂直。 注意卷材配制应减少拐角处的接头。 4、铺贴平面与立面相连接的卷材，应由下向上进行匣卷材紧贴阴阳角，铺展时对 卷材不可拉得太紧，且不得有皱折、空鼓等现象。 (四)热熔封边 将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收 头用密封膏嵌填严密 (五)工长对细部做法进行检查合格，填写质量评定表，然后请质检员进行核定， 通过质检员核定后，方可与下道工序的工长进行交接检查，检查无问题填写交接检查 记录，可以防水层的保护层进行施工。 (六)应注意的质量问题 1．墙体及基础不平整。 2．空鼓：铺贴卷材时 基层不于燥，铺贴不认真，边角处易出现空鼓；铺贴卷材 时应掌握基层含水率，不符合要求不能铺贴卷材，同时铺贴时应平、实，压边紧密， 粘结牢固。 3．渗漏：多发生在细部位置。铺贴附加层时，卷材剪配、粘贴操作应使附加层紧 贴到位，封严、压实，不得有翘边等现象。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技 术 交 底 记 录
鲁 JJ－005-□□□
工程名称 交底部位
青岛亿路发河套项目二期工程 基础防水工程
施工单位 工序名称
青岛恒生源集团建设有限公司 外墙防水
交底提要： 1、施工准备；2、施工工艺；3、质量标准；4、成品保护；5、安全生产、现场文明 施工要求。 交底内容： 一、施工准备 (一) 材料及要求 1．规格、材质：满足设计要求。 2．资料：要经有关部门认证许可并有出厂合格证。 3．见证取样：防水卷材及配套材料运至施工现场，会同监理要求取样，然后一起 送见证试验室，试验合格方准使用。 4．高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡（SBS） 。 配套材料： 5．氯丁橡胶沥青胶粘剂：由氯丁橡胶加人沥青及溶剂等配制而成，为黑色液体。 6．橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。 7．保护层料：依设计要求。 8．70 号汽油、二甲苯，用于清洗受污染的部位。 (二)作业条件 1．混凝土经养护、干燥，含水率不大于 9％。 2．混凝土墙应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。 3．各种阴阳角、管根抹圆角。 7．作业人员应持证上岗。 8． 安全防护到位并经安全员验收， 备好卷材及配套材料， 存放和操作应远离火源， 防止发生事故。 9．质检员进行交接验收合格，可以进行防水层的施工，否则决不施工。 二、施工工艺 基层清理 热熔封边 → (一)清理基层 施工前将验收合格的基层表面尘土、杂物清理干净。
