泄漏电流和电气强度的试验
高压电缆泄漏电流和直流耐压试验分析
高压电缆泄漏电流和直流耐压试验分析摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。
关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage testfor high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。
电气强度测试的测试要求
电气强度测试的测试要求电气强度测试是一项重要的工程测试，用于评估电气设备及其系统的绝缘性能。
该测试是确保电气设备安全可靠运行的关键步骤之一。
为了保证测试结果的准确性和可靠性，我们需要遵循以下测试要求：1. 测试设备准备：在进行电气强度测试之前，必须确保测试设备正常工作，并按照相关标准进行校准。
同时，还需确保测试设备的安全性能符合要求，防止发生电击等意外情况。
2. 测试环境准备：测试环境应符合相关标准，包括空气湿度、温度、海拔高度等条件。
应避免在有可能产生爆炸、火灾或其他安全风险的环境中进行测试。
3. 测试样品准备：测试样品应符合相关标准，并确保样品的绝缘材料完好无损。
在测试之前，应对样品进行必要的清洁和维护，以保证测试结果的准确性。
4. 测试方法选择：根据不同的测试要求和标准，选择合适的测试方法。
常见的测试方法包括交流电压测试、直流电压测试、脉冲测试等。
在选择测试方法时，应考虑到测试样品的特性和预期的测试结果。
5. 测试过程记录：在进行测试过程中，应详细记录测试参数、测试时间、测试结果等信息。
同时，还应注意记录可能影响测试结果的因素，如外界干扰、测试设备故障等。
6. 测试结果分析：对测试结果进行综合分析，判断测试样品的绝缘性能是否符合要求。
如果测试结果不符合要求，应及时采取措施修复或更换测试样品。
7. 测试报告撰写：根据测试结果，编写详细的测试报告。
报告应包括测试目的、测试方法、测试结果、分析和结论等内容。
报告应清晰、准确地反映测试过程和结果，以便后续的工程决策和维护工作。
电气强度测试是一项复杂而重要的工程测试，要求测试人员具备专业的知识和技能。
在进行测试时，应严格按照相关标准和要求进行操作，确保测试结果的可靠性和准确性。
只有这样，我们才能确保电气设备的安全可靠运行，为人类提供更好的生活环境。
安规实验室简介

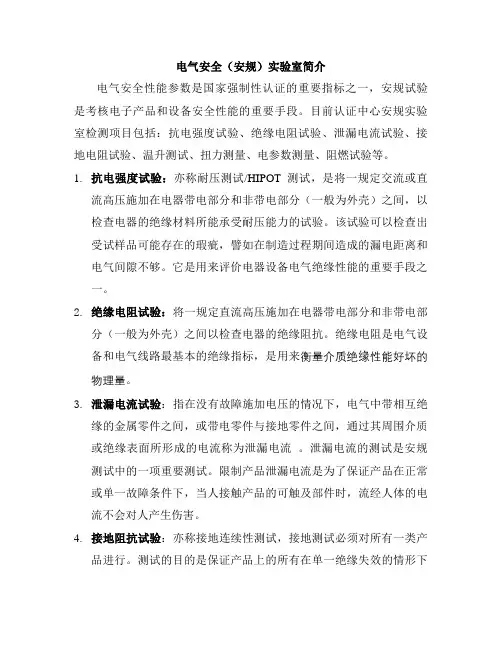

电气安全（安规）实验室简介电气安全性能参数是国家强制性认证的重要指标之一，安规试验是考核电子产品和设备安全性能的重要手段。
目前认证中心安规实验室检测项目包括：抗电强度试验、绝缘电阻试验、泄漏电流试验、接地电阻试验、温升测试、扭力测量、电参数测量、阻燃试验等。
1.抗电强度试验：亦称耐压测试/HIPOT测试，是将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间，以检查电器的绝缘材料所能承受耐压能力的试验。
该试验可以检查出受试样品可能存在的瑕疵，譬如在制造过程期间造成的漏电距离和电气间隙不够。
它是用来评价电器设备电气绝缘性能的重要手段之一。
2.绝缘电阻试验：将一规定直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘阻抗。
绝缘电阻是电气设备和电气线路最基本的绝缘指标，是用来衡量介质绝缘性能好坏的物理量。
3.泄漏电流试验：指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
泄漏电流的测试是安规测试中的一项重要测试。
限制产品泄漏电流是为了保证产品在正常或单一故障条件下，当人接触产品的可触及部件时，流经人体的电流不会对人产生伤害。
4.接地阻抗试验：亦称接地连续性测试，接地测试必须对所有一类产品进行。
测试的目的是保证产品上的所有在单一绝缘失效的情形下会变成带电体，并且可以被使用者接触到的导电性部件被可连接到电源输入的接入点。
换句话说，一个接地测试是使用大电流的低电压源加到接地回路来核实接地路径的完整性。
5.温升测试：电子产品中，由于一些通过大电流元件的发热，常常导致自身的温升过高，长时间在这种状态下工作，就有可能降低破环产品中用于把危险带电件与可触及零部件隔开的绝缘材料的特性，或减小与此有关的间距，从而导致设备电击甚至着火的危险结果。
因此，为了确保电子产品的安全性能，温升试验是电子产品安全试验的重要项目之一。
泄漏电流试验
泄漏电流试验：对被试的电气设备绝缘加上一定的直流电压，在这个电压下，测量绝缘对地及相之间的泄漏电流，以判断设备绝缘状况的方法。
泄漏电流试验直流泄漏电流试验是测量被试物在不同直流电压作用下的直流泄漏电流值。
泄漏电流试验与测量绝缘电阻的原理基本相同，不同之处在于：①泄漏电流试验中所用的直流电源一般均由高压整流设备供给，电压高并可任意调节，并用微安表来指示泄漏电流值；②对不同电压等级的被试物，施以相应的试验电压，可以更有效地检测出绝缘受潮的情况和局部缺陷（能灵敏地反应瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等）；③在试验过程中要根据微安表的指示，随时了解绝缘状况。
对于绝缘良好的绝缘物，其泄漏电流与外加直流电压应是线性关系，但大量实验证明，泄漏电流与外施直流电压仅能在一定有电压范围内保持近似的线性关系；当直流电压达到一定程度时，泄漏电流开始不线性地上升，绝缘电阻值随之下降；当直流电压超过一定值后，泄漏电流将急剧上升，绝缘电阻值急剧下降，最后导致绝缘破坏，发生击穿。
在实际试验中，所加的直流电压应选择在使其伏安特性近似于直线。
当绝缘全部或局部有缺陷或者受潮时，泄漏电流将急剧增加，其伏安特性也就不再呈直线了。
因此，通过试验可以检出被试物有无绝缘或受潮，特别是在发现绝缘的局部缺陷方面，此项试验更有其特殊意义。
泄漏电流试验时的吸收现象与绝缘电阻试验时一样，具有良好绝缘的大电容量试品的吸收现象十分显著，泄漏电流将随着时间的延长而下降。
如果在一定电压下没有吸收现象，并且泄漏电流反而随着作用时间的加长而上升，甚至微安表的指示摆动或跳动，则表明异常，应查明原因。
1、试验接线及设备仪器通通常用字半波整流获得直流高压。
整流设备主要由升压变压器、整流元件和测量仪表组成，其中整流元件可采用高压硅堆，硅堆置于高压侧。
根据微安表的位置，主要分为：低压接线法和高压接线法。
低压接线法——将微安表接在试验变压器高压绕组的尾部接线端。
耐压试验泄漏电流标准
耐压试验泄漏电流标准摘要：一、耐压试验泄漏电流的概念与重要性二、耐压试验泄漏电流的标准规定三、耐压试验泄漏电流的测量方法与注意事项四、总结与建议正文：一、耐压试验泄漏电流的概念与重要性耐压试验泄漏电流是指在耐压试验过程中，被测试设备在一定时间内流过的泄漏电流。
耐压试验是一种常见的电气安全测试方法，用于检测电气设备的绝缘强度和泄漏电流是否达到标准要求，以确保设备在正常使用条件下不会发生绝缘击穿或泄漏电流过大等安全问题。
泄漏电流是指在设备绝缘系统内，由于各种原因（如绝缘老化、污染、机械损伤等）导致的电流泄漏现象。
泄漏电流过大可能会导致设备绝缘击穿，进而引发火灾、触电等安全事故。
因此，对电气设备的泄漏电流进行检测和控制，是确保设备安全运行的重要措施之一。
二、耐压试验泄漏电流的标准规定我国对于耐压试验泄漏电流的标准规定主要参考了国际标准IEC 60270-1999《电气设备耐压试验第1 部分：一般规定》和GB 50150-2006《电气装置安装工程电气设备交接试验标准》等相关标准。
根据这些标准规定，耐压试验泄漏电流应满足以下要求：1.泄漏电流应小于或等于设备制造商规定的最大允许泄漏电流值。
2.泄漏电流随电压的变化应呈线性关系。
3.在试验过程中，泄漏电流不应突然增大或减小。
三、耐压试验泄漏电流的测量方法与注意事项1.测量方法耐压试验泄漏电流的测量方法主要有以下两种：（1）直流泄漏电流测量法：在设备施加一定的直流电压，通过测量泄漏电流来判断设备的绝缘性能。
（2）交流泄漏电流测量法：在设备施加一定的交流电压，通过测量泄漏电流来判断设备的绝缘性能。
2.注意事项在进行耐压试验泄漏电流测量时，应注意以下几点：（1）试验前应确保设备充分放电，避免误触触电。
（2）试验过程中应按照标准规定的电压和时间进行试验，确保试验结果准确。
（3）测量泄漏电流时，应使用精确度较高的泄漏电流表，并注意校准仪表。
（4）在试验过程中，应随时观察泄漏电流值，如发现异常情况，应立即停止试验并进行分析。
家用电器安全性能的简易测试方法(三篇)
家用电器安全性能的简易测试方法为了确保家用电器具有良好的电气性能，对于电热电器和电动电器要进行泄漏电流和绝缘电气强度试验。
在家用电器产品标准中，一般规定要测试工作温度下的电气绝缘和泄漏电流，试验比较复杂。
为了简化，下面介绍的三种电器安全性能测试，均是在冷态、不连接电源情况下进行。
1绝缘电阻测试家用电器产品绝缘电阻是评价其绝缘质量好坏的重要标志之一。
绝缘电阻是指家用电器带电部分与外露非带电金属部分之间的电阻。
随着家用电器工业迅速发展和这类产品的普及率大大提高，为确保使用者人身安全，对家用电器的绝缘质量要求也越来越严格。
国际电工委员会(IEC)标准规定测量带电部件与壳体之间的绝缘电阻时，基本绝缘条件的绝缘电阻值不应小于2M；加强绝缘条件的绝缘电阻值不应小于7M；Ⅱ类电器的带电部件和仅用基本绝缘与带电部件隔离的金属部件之间，绝缘电阻值不小于2M；Ⅱ类电器的仅用基本绝缘与带电部件隔离的金属部件和壳体之间，绝缘电阻值不小于5M。
测量家用电器的绝缘电阻，可以选用500V兆欧表(俗称摇表)，摇表上有分别标志着接地E，电路L和屏蔽G三个接线端子，测量时，一般只用E、L两端。
测量前，应先对摇表进行必要的检查：先使摇表端子处于开路状态，摇动手柄，观察表头指针是否处于位置；再将E端和L 端短接，慢慢摇动手柄，观察表头指针是否处于O位置。
开始测量时，首先将被测产品脱离电源，然后从摇表上的电路L端子和接地E 端子的两个接线柱上分别引出两根单股导线，分别连接到被测产品的受测部分，以120次～150次/分的速度，平稳地摇动手柄约1分钟，待指针稳定不动时，即可读出绝缘电阻值。
图26测量电机对地绝缘电阻测量电机对地绝缘电阻时，E端接电机外壳，L端接电机绕组；测量电机两相之间绝缘电阻时，应将E、L两端分别接在两相绕组上。
在测量过程中，如果指针指向O位，表明了绝缘失效，应停止摇动手柄，防止烧坏摇表。
2泄漏电流测试家用电器的泄漏电流是家用电器在外加电压作用下，流经绝缘部分的电流，上述测量绝缘电阻的摇表，实际上测量的是泄漏电流，只不过以电阻形式表现出来。
泄漏电流测试标准
泄漏电流测试标准泄漏电流测试是电气设备安全性能测试的重要一环，其标准化和规范化对于保障人身安全和设备正常运行具有重要意义。
本文将就泄漏电流测试标准进行详细介绍，以期为相关行业提供参考和指导。
首先，泄漏电流测试标准需要遵循国家相关法律法规和标准要求。
在中国，泄漏电流测试标准主要参照GB/T 16927.1-2011《家用和类似用途电器的安全第1部分:通用要求》、GB 4706.1-2005《家用和类似用途电器的安全通用要求》等国家标准进行。
在国际上，IEC 60335-1:2010《家用和类似用途电器的安全第1部分:通用要求》、IEC 60990《医用电气设备的泄漏电流要求》等标准也为泄漏电流测试提供了重要的依据。
其次，泄漏电流测试标准应包括测试方法、测试要求和测试限值等内容。
测试方法包括接地泄漏电流测试、绝缘泄漏电流测试、等效泄漏电流测试等，具体测试方法根据不同的电气设备类型和用途而有所不同。
测试要求主要包括泄漏电流的稳定性、持续时间、波动情况等，以确保设备在正常使用过程中泄漏电流符合安全要求。
测试限值则是根据设备的用途和环境条件确定的，通常包括工频泄漏电流、触电泄漏电流、接地泄漏电流等指标。
此外，泄漏电流测试标准还应包括测试设备和测试环境的要求。
测试设备应符合国家相关标准，保证测试的准确性和可靠性。
测试环境则需要满足一定的要求，包括温度、湿度、电磁干扰等因素的控制，以保证测试结果的准确性和可比性。
最后，泄漏电流测试标准的执行和监督也是至关重要的。
在执行测试时，需要严格按照标准要求进行，确保测试结果的准确性和可靠性。
同时，对于测试结果的监督和评定也需要严格执行，以保证设备的安全性能符合标准要求。
总之，泄漏电流测试标准的制定和执行对于保障电气设备的安全性能具有重要意义。
只有严格遵循标准要求，才能有效地保障设备的安全使用，减少事故的发生，保护人身安全和财产安全。
希望本文对相关行业提供了一定的参考和指导，促进泄漏电流测试工作的规范化和标准化。
关与绝缘电阻﹑泄漏电流测试与绝缘电气强度试验
关与绝缘电阻﹑泄漏电流测试与绝缘电气强度试验关与绝缘电阻测试“绝缘电阻”R是指直流测试电路中的电阻值﹐是用直流电压加在被测对象上测试出来的电阻值。
常用的绝缘电阻测试仪器﹐例如摩打部的各国生产的转子﹑定子测试机﹑电工常用的手摇式兆欧表﹐绝缘电阻测试时﹑它加在被测对象上的电压都是直流电压﹐关与这一点我们必须记清楚﹐以便正确区分下文中的绝缘电阻R,容抗XC﹑阻抗Z(其基本单位都是Ω)。
晶体管DM-506S型兆欧表图片如下﹕请看电工手册中第15章第17页兆欧表的工作原理﹕关与﹑泄漏电流﹑电气强度试验问题我们先学习《国际标准》中EN60745-1 手持式电动工具项目中的以下章节:（摘录部分）2﹑泄漏电流测试1982年10月IEC335 1第三次修正时才确定泄漏电流测试线路，标准规定电热器具要测热和潮湿状态下泄漏电流，电动器具要测工作温度状态下泄漏电流。
13 泄漏电流13.1 泄漏电流不应过大.通过在输入电压为 1.06倍额定电压的情况下进行下述测试以验证其有效性.泄漏电流测试在接入交流电的情况下进行,除非工具为D.C.工具,则不需进行本测试.在进行本测试前应切断保护性阻抗与带电部件的连接.建议使用隔离变压器来给工具供电.否则,工具必须和地绝缘.13.2 按照附录C中规定的测量电路来测量泄漏电流,测量在电源的任何一极和以下部件之间进行:·可触及金属部件以及和可触及的绝缘材料表面接触区域面积不超过20cm×10cm的金属箔,二者连接在一起.金属箔在尺寸不超出规定值的情况下,在测试表面上的金属箔应当尽可能大.如果金属箔面积小于测试面积,可以移动金属箔以便测试表面的任何部分.但是金属箔不应影响工具的散热. 对于可以用单相电源供电的额定电压不超过250V的单相工具和三相工具,将三部分平行连接后按单相工具进行测试.泄漏电流为按图3所示的选择开关分别在位置1和位置2测得的值. 对于不适用于单相电源的三相工具,泄漏电流按图4进行测量.对于只接成Y型接法的工具,不用接中性型.在对工具施加测试电压后5s内测量泄漏电流,泄漏电流值不应超过下列值:--可触及的金属部件和金属箔:--I类工具0.75mA--II类工具0.25mA--III类工具0.5mA3. 绝缘电气强度试验通用要求规定，电热器具在作温度和湿热试验后均要进行电气强度试验，电动器具只在湿热试验后进行电气强度试验。
