WinCC客户端及冗余服务器配置步骤

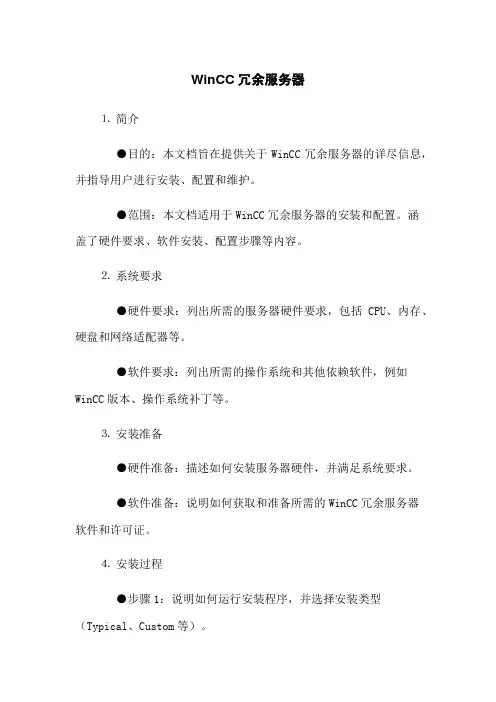

WinCC冗余服务器
WinCC冗余服务器⒈简介●目的：本文档旨在提供关于WinCC冗余服务器的详尽信息，并指导用户进行安装、配置和维护。
●范围：本文档适用于WinCC冗余服务器的安装和配置。
涵盖了硬件要求、软件安装、配置步骤等内容。
⒉系统要求●硬件要求：列出所需的服务器硬件要求，包括CPU、内存、硬盘和网络适配器等。
●软件要求：列出所需的操作系统和其他依赖软件，例如WinCC版本、操作系统补丁等。
⒊安装准备●硬件准备：描述如何安装服务器硬件，并满足系统要求。
●软件准备：说明如何获取和准备所需的WinCC冗余服务器软件和许可证。
⒋安装过程●步骤1：说明如何运行安装程序，并选择安装类型（Typical、Custom等）。
●步骤2：描述如何阅读并接受许可协议，并指导用户完成安装向导。
●步骤3：介绍如何配置服务器参数，例如IP地址、主机名等。
●步骤4：指导用户进行数据库配置和连接选项设置。
⒌配置冗余服务器●步骤1：解释什么是冗余服务器，并列出其优点和适用场景。
●步骤2：说明如何配置主服务器，包括添加监控对象、定义报警和事件，设定历史数据处理等。
●步骤3：说明如何配置辅助服务器，并将其连接到主服务器上。
⒍数据同步与备份●步骤1：描述如何设置数据同步策略，使主服务器和辅助服务器之间的数据保持一致。
●步骤2：介绍冗余服务器的备份机制，包括定期备份和紧急备份。
⒎故障恢复●步骤1：列出可能的故障情景，并提供解决方法。
●步骤2：说明如何进行故障切换，使辅助服务器接替主服务器的功能。
⒏系统维护●步骤1：介绍如何进行系统更新和升级，包括WinCC冗余服务器和相关软件的更新。
●步骤2：提供一些建议和实践，以确保系统的稳定性和安全性。
1、本文档涉及附件：2、本文涉及的法律名词及注释：●列出法律名词和相关注释，以便读者了解相关法律条文的含义。
wincc冗余系统与客户机的配置
冗余系统配置冗余系统配置步骤如下:1、用移动存储设备将一个组态好的项目复制服务器;2、打开刚复制过来的项目,找到里面的*.mcp文件,并双击将之打开;3、双击“冗余”;4、在打开的画面中填写、勾选相关的内容之后,单击“确定”;5、左击“服务器数据”;6、将右面编辑窗口中的前项目删除;7、右击“服务器数据”,在弹出的菜单里选择“创建”,并单击“确定”关闭对话框;8、右击“服务器数据”,在弹出的对话框中选择“隐含更新”选项,并将里面的复选框都勾选,单击“确定”关闭对话框;9、双击项目浏览窗口的“用户管理器”;10、右击“Administrator-Group”,在弹出得菜单项中选择“添加用户”;11、输入“用户名****”与“密码****”,单击“确定”关闭对话框;12、选中“远程激活”与“远程组态”;13、右击项目浏览器中的“计算机”,出现“添加新计算机”选项;14、添加计算机名“PC01”、“PC02”、“PC03”“PC04”、“PC05”、“PC08”、“PC10”15、右击“S1”,在弹出的菜单里选择“属性”;16、选择“图形运行系统”,在出现的“属性”栏中勾选“全屏”,在“起始画面”项点击“浏览”,选择“登陆界面.PDL”,单击“确定”关闭对话框;17、打开项目复制器Project Duplicator;18、将项目复制到伙伴服务器的共享文件夹的Project目录下;19、单击工具栏上的“激活运行”按钮,运行项目;20、打开备份服务器的项目,按照配置服务器的步骤配置备份服务器,配置完成以后运行项目就可以了;21、接下来就需要配置客户机了,每台客户机都需要进行配置。
注:一定要在主服务器完全运行起来以后再配置备份服务器上的项目客户机的配置客户机的配置步骤:1、退出原来的项目;2、运行WinCC Explorer应用程序;3、新建“客户端项目”→输入“项目名称”(命名方式为PC01-1101) →创建;4、单击工具栏上的“打开”按钮→在弹出的对话框中选择“网络邻居”→找到“Project”文件夹→双击要运行的项目文件夹→双击应用程序;剩下步骤与服务器配置类似,不再赘述。
构建一个WinCC冗余项目
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：计算机管理里面打开本地用户和组◊管理工具◊（1）在Windows开始图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
WinCC冗余服务器
WinCC冗余服务器实验实验设备：两台装有WinCC RC，WinCC Server和Redundancy选件的电脑，一根串口电缆。
Server Master组态：1．新建一个多用户项目。
2．组态Alarm Logging。
新建一个内部变量t1打开Alarm Logging，选择Tools -> Add Ins建一个模拟量上限报警。
右键“Analog Alarm” -> New右键“t1” -> New∙生成系统消息：选择Tools -> WinCC-System Messages -> Create3．组态Tag Logging打开Tag Logging，右键Archives -> Archives Wizard -> Archives Name=a1 -> 选择t1变量4．组态画面∙创建一个I/O域连接变量t1∙创建报警消息窗口∙创建趋势窗口，连接变量t1归档a15．在计算机属性中激活”Alarm Logging Runtime”和”Tag Logging Runtime”。
6．选择Redundancy，激活冗余，Partner Server选择WINCC2。
7．局域网内计算机的时钟同步，选择Time Synchronization。
设置如下图，以计算机WinCC1的时钟为参考，每一分钟发送一次时钟。
8．创建Server Data。
项目复制在主服务器中WinCC -> Tools中打开项目复制器选择源（主服务器的项目）和目标（从服务器）的地址，按Duplicate。
结束后提示复制完成。
从服务器端在计算机wincc2中打开复制过来的项目打开Redundancy项，如下图Server变为WINCC2，伙伴服务器变为WINCC1。
冗余服务器组态完成。
实验结果首先激活主服务器，再激活从服务器。
等冗余服务器建立完成了（可见系统消息），断开其中一台的网络，模拟一个网络故障；此期间模拟一些归档曲线，激活一些模拟量报警，再恢复网络，此时同步开始（系统消息”Synchronization launched”），等待大概10-15分钟，同步结束（系统消息”Synchronization finished”）。
西门子 WinCC S7-400H 冗余连接 操作指南
/CN/view/zh/108987749C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d问题描述:从V8.2开始，SIMATIC NET 支持SOFTNET-IE S7 REDCONNECT VM ，即普通网卡都可以在虚拟机环境中使用并建立WinCC 和S7-400H 的容错连接。
注意：从SIMATIC NET V8.2开始，也可以在实际的计算机环境中使用普通网卡直接建立WinCC 和S7-400H 的容错连接C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d回答:硬件和软件环境可以通过VMware 官方网站查询支持ESXi 硬件直通的服务器列表，本例中使用的HP Compaq 8200 Elite 。
服务器硬件配置如表1所示：指标 HP Compaq 8200 Elite CPU Intel Core i5 2400 3.1GHz (4Core)内存 26GB DDR3 1600MHz 硬盘 500G普通网卡Intel 82579LM Gigabit表1服务器、管理机和客户机的软件配置如表2所示：计算机 软件配置服务器VMware ESXi Server 5.5 Updata1 管理机 （工程师站）Windows 7 Ultimate SP1 VMware vSphere Client 5.5 STEP 7 Professional 2010 SR3WinCC V7.2 Update3 SIMATIC Net V12表2服务器上运行的虚拟机的软件配置如表3所示：软件操作系统 Windows Server 2008 R2 Standard SP1 SIMATICWinCC V7.2 Update3 SIMATIC Net V12表3操作步骤ESXi 服务器和管理机的安装和配置，请参考相关文档，在这里不再赘述。
构建一个WinCC冗余项目
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：计算机管理里面打开本地用户和组◊管理工具◊（1）在Windows开始图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
WINCC6.2组建客户机服务器的步骤及相关资料
求，WINCC6.2组建客户机服务器的步骤及相关资料。
最好两台服务器冗余，4个客户机。
建议你采用PCS7方式，如果用STEP7+WinCC方式，在客户端会有一些小问题。
1.CS架构简略方法如下：如A、B两台电脑，A为服务器,B为客户机1.它们的网络配置在同一个局域网,最好是一个用户组;2.把这两台电脑的系统登陆用户名和密码设置得完全一样;3.在B机里新建一个客户机类型的项目;4.激活A机的WINCC运行系统,在B机的"服务器数据"这里右击,选择装载,选择网上邻居,然后搜索到A机,以及A机上的.MCP文件,将其装载进来即可.如果需要做多台客户机,也是一样的步骤.冗余没做过,不好意思.2.服务器冗余：参考：/service/answer/solution.asp?Q_id=3130 2&cid=10321、wincc实现服务器授权，在服务器端除了基本的WINCC的RC或者RT的基本包之外，还需要安装wincc的服务器插件和冗余插件，并且需要安装相应的授权。
2、客户端需要安装最小点数的WINCC RT128就可以。
3、相关的资料：WinCC组态手册3:包含服务器和冗余的方法介绍/download/Html/download.aspx?Downl oadID=2003&TreeID=9&URL=%2fdownload%2fUpload%2fAS%2fmanu al%2fN0275.pdfWinCC选项手册：包含冗余和服务器的选件功能介绍/download/Html/download.aspx?Downl oadID=2000&TreeID=9&URL=%2fdownload%2fUpload%2fAS%2fmanu al%2fN0273.pdfSIMATIC PCS7 V6.1 操作员站的客户机/服务器结构以及冗余服务器配置（更新版） ,PCS7中包含wincc，所以配置差不多，你可以参考一下。
wincc冗余问题
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：3．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WinCC客户端与冗余服务器配置步骤主服务器CP1623网卡配置
1.在服务器端设置CP1623网卡IP地址
. 可修编
. 可修编
2.在Configuration Console（组态控制台）中设置CP1623网卡模块模式为组态模式，修改索引编号后点击应用。
. 可修编
. 可修编
此时打开Station Configurator（站组态编辑器），显示如下
. 可修编
. 可修编
3.在Configuration Console（组态控制台）中设置S7ONLINE访问点为PC internal local
. 可修编
. 可修编
4.在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序的组件，并修改索引编号。
. 可修编
. 可修编
此时Station Configurator（站组态编辑器）显示如下
. 可修编
. 可修编
5.在Station Configurator（站组态编辑器）中修改站名，与计算机名相同。
. 可修编
. 可修编
6.在Step7中设置PG/PC接口为PC internal local
. 可修编
. 可修编
7.在Step7中打开主服器硬件组态，设置CP1623网卡的IP地址与MAC地址。
. 可修编
. 可修编
编译并下载
. 可修编
. 可修编
下载完成后，打开Station Configurator（站组态编辑器）显示如下
. 可修编
. 可修编
8.在Step7中打开网络组态，编译后选中服务器，下载。
. 可修编
. 可修编
下载完成后，打开Station Configurator（站组态编辑器）显示如下
. 可修编
. 可修编
9.在服务器端重新设置CP1623网卡IP地址，IP地址与Step7硬件组态中不能重复。
. 可修编
. 可修编
IP地址修改完成后，打开Configuration Console（组态控制台）中地址，如下图所示
. 可修编
. 可修编
. - -
备用服务器CP1623网卡配置
备用服务器配置步骤除第4步与主服务器不同，其余均相同。
4. 在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序（待机）的组件，并修改索引编号。
. 可修编。
