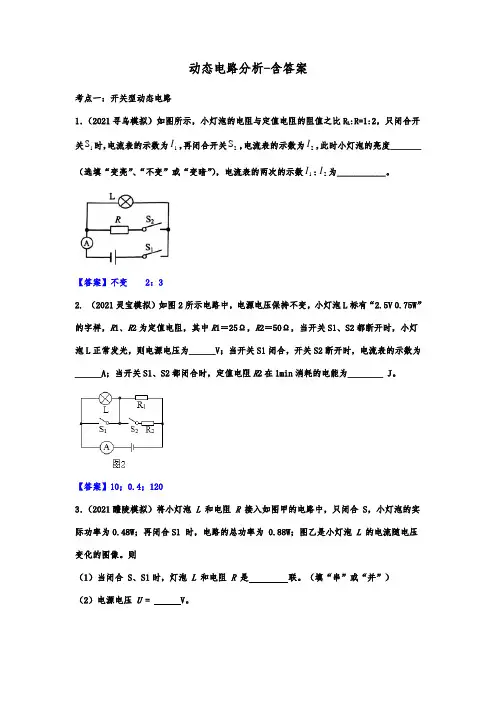

2022年九年级物理作业——动态电路分析(有解析)
动态电路分析-含答案考点一：开关型动态电路1．（2021寻乌模拟）如图所示，小灯泡的电阻与定值电阻的阻值之比R L:R=1:2，只闭合开关1S时，电流表的示数为1I，再闭合开关2S，电流表的示数为2I，此时小灯泡的亮度_______（选填“变亮”、“不变”或“变暗”），电流表的两次的示数1I:2I为___________。
【答案】不变 2：32. （2021灵宝模拟）如图2所示电路中，电源电压保持不变，小灯泡L标有“2.5V 0.75W”的字样，R1、R2为定值电阻，其中R1＝25Ω，R2＝50Ω，当开关S1、S2都断开时，小灯泡L正常发光，则电源电压为______V；当开关S1闭合，开关S2断开时，电流表的示数为______A；当开关S1、S2都闭合时，定值电阻R2在1min消耗的电能为________ J。
【答案】10；0.4；1203．（2021醴陵模拟）将小灯泡L 和电阻R 接入如图甲的电路中，只闭合 S，小灯泡的实际功率为0.48W；再闭合S1 时，电路的总功率为 0.88W；图乙是小灯泡L 的电流随电压变化的图像。
则（1）当闭合 S、S1时，灯泡L 和电阻R 是联。
（填“串”或“并”）（2）电源电压U = V。
（3）若将小灯泡L与电阻R串联后接在电源两端，试计算该串联电路的总功率。
（计算结果保留两位小数）【答案】（1）并（2） 2 （3） 0.284．（2021海南模拟）按摩可以消除疲劳，深受大部分人的喜欢。
如图所示为一款具有加热功能的电动按摩椅和它的电路简图，当开关D接（选填“A”或“B”）时，电动按摩椅只具有加热功能，已知电热丝的电阻为1210Ω，则通电15min电热丝产生的热量为J。
【答案】A；3.6×104。
【解析】解：（1）由电路图可知，当开关D接A时，电路为电热丝的简单电路，电动按摩椅只具有加热功能；（2）通电15min电热丝产生的热量：Q＝I2Rt＝t＝×15×60s＝3.6×104J。

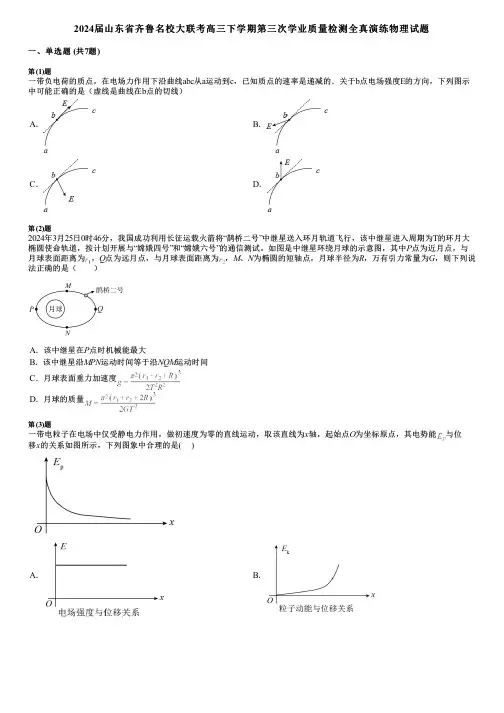

2024届山东省齐鲁名校大联考高三下学期第三次学业质量检测全真演练物理试题
2024届山东省齐鲁名校大联考高三下学期第三次学业质量检测全真演练物理试题一、单选题 (共7题)第(1)题一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）A．B．C．D．第(2)题2024年3月25日0时46分，我国成功利用长征运载火箭将“鹊桥二号”中继星送入环月轨道飞行，该中继星进入周期为T的环月大椭圆使命轨道，按计划开展与“嫦娥四号”和“嫦娥六号”的通信测试。
如图是中继星环绕月球的示意图，其中P点为近月点，与月球表面距离为，Q点为远月点，与月球表面距离为，M、N为椭圆的短轴点，月球半径为R，万有引力常量为G，则下列说法正确的是（ ）A．该中继星在P点时机械能最大B．该中继星沿MPN运动时间等于沿NQM运动时间C．月球表面重力加速度D．月球的质量第(3)题一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能与位移x的关系如图所示，下列图象中合理的是( )A．B．C．D．第(4)题2023年4月12日，中国有“人造太阳”之称的全超导托卡马克核聚变实验装置（EAST）创造新的世界纪录，成功实现稳态高约束模式等离子体运行403秒。
“人造太阳”主要利用了核聚变反应所释放的能量，其中一种聚变反应为两个核转变为一个核并放出一个X粒子，则X粒子是（ ）A．B．C．D．第(5)题如图，虚线为某电子显微镜中静电场中的等势线，A、B、C、D、E为电场中的5个点，下列说法正确的是（ ）A．C点电场强度垂直于该点所在的等势线，方向向右B．A、B、C、D、E五个点中，C点的电场强度大小最大C．一正电荷从A点移到E点，电势能减小D．一电子从E点移到A点，电场力做正功第(6)题“食双星”是指在相互引力作用下绕双星连线上O点做匀速圆周运动，彼此掩食（如月亮挡住太阳）而造成亮度发生周期性变化的两颗恒星。
2025届湖南省平江县物理九年级第一学期期末教学质量检测试题含解析
2025届湖南省平江县物理九年级第一学期期末教学质量检测试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题1．同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，则在以上的实验中，下列说法正确的是A．实验装置中的甲装置运用的原理是电磁感应现象B．实验装置中的甲装置把电能转化为动能C．实验装置中的乙装置产生的现象在生活中的应用是发电机D．若将导体ab水平用力向左移动，导体cd的运动方向不变2．如图为我国新型反潜巡逻机。
机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。
下图能解释磁异探测器工作原理的是（）A．B．C．D．3．小辉想探究电流通过电阻时产生的热量与哪些因素有关。
他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为5Ω和10Ω的电阻丝1R、2R，闭合开关一段时间后，记录此时两个温度计的示数。
根据上述实验，下列说法中正确的是（）A．此实验探究的是电流产生的热量与电压的关系B．此实验探究的是电流产生的热量与电流的关系C．此实验探究的是电流产生的热量与通电时间的关系D．此实验中用温度计示数变化的大小反映产生热量的多少4．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（）A．几瓦B．几十瓦C．几百瓦D．几千瓦5．下列过程中通过热传递方式改变物体内能的是A．钻木取火B．锯木头时，锯片发热C．卫星进入大气层外壳发热D．高温铸铁件放入冷水中，水温升高6．三个轻质小球间的相互作用如图所示，若乙球带正电，下列判断正确的是A．甲球可能带正电，丙球一定带负电B．甲球可能带负电，丙球一定带正电C．甲球一定带正电，丙球可能带负电D．甲球一定带负电，丙球可能带正电7．下列现象中不能说明分子在不停地做无规则运动的是（）A．扫地时尘埃在空中飞舞B．八月桂花飘香C．酒精瓶打开可以闻到酒精气味D．堆煤的墙角时间久了会变黑8．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是A．B．C．D．9．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A．灯泡L1和L2都变亮B．灯泡L1和L2都变暗C．L1始终比L2亮D．L1始终比L2暗10．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于A．2∶1 B．1∶2 C．2∶9 D．9∶211．a、b是两个由同种材料制成的金属球，它们的质量分别为60g 和128g，体积分别为12cm3和16cm3。

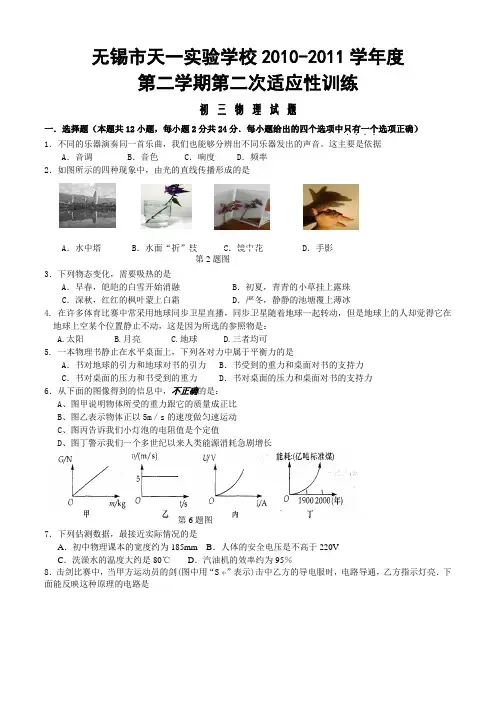

2011年无锡一模中考物理试题(有答案)
无锡市天一实验学校2010-2011学年度第二学期第二次适应性训练初 三 物 理 试 题一．选择题（本题共12小题，每小题2分共24分．每小题给出的四个选项中只有一个．．．．选项正确） 1．不同的乐器演奏同一首乐曲，我们也能够分辨出不同乐器发出的声音。
这主要是依据A ．音调B ．音色C ．响度D ．频率 2．如图所示的四种现象中，由光的直线传播形成的是A ．水中塔 B．水面“折”枝 C ．镜中花 D ．手影3．下列物态变化，需要吸热的是 A ．早春，皑皑的白雪开始消融 B ．初夏，青青的小草挂上露珠 C ．深秋，红红的枫叶蒙上白霜 D ．严冬，静静的池塘覆上薄冰4. 在许多体育比赛中常采用地球同步卫星直播，同步卫星随着地球一起转动，但是地球上的人却觉得它在地球上空某个位置静止不动，这是因为所选的参照物是： A.太阳 B.月亮 C.地球 D.三者均可5. 一本物理书静止在水平桌面上，下列各对力中属于平衡力的是A ．书对地球的引力和地球对书的引力B ．书受到的重力和桌面对书的支持力C ．书对桌面的压力和书受到的重力D ．书对桌面的压力和桌面对书的支持力 6．从下面的图像得到的信息中，不正确的是： A 、图甲说明物体所受的重力跟它的质量成正比 B 、图乙表示物体正以5m ／s 的速度做匀速运动 C 、图丙告诉我们小灯泡的电阻值是个定值D 、图丁警示我们一个多世纪以来人类能源消耗急剧增长7．下列估测数据，最接近实际情况的是A ．初中物理课本的宽度约为185mmB ．人体的安全电压是不高于220VC ．洗澡水的温度大约是80℃D ．汽油机的效率约为95％8．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮．下面能反映这种原理的电路是第2题图 第6题图9．小明很喜欢看《动物世界》这一电视节目，动物的一些奇妙现象激发着他的灵感，他常把动物的行为和军事、交通工具进行类比。
2024届天津市部分区高三下学期质量调查试卷(二)高效提分物理试题
2024届天津市部分区高三下学期质量调查试卷（二）高效提分物理试题一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，在光滑的绝缘水平面上有一边长为a的正方形ABCD，在A、C两点分别固定电荷量大小均为Q的点电荷，在B点固定一电荷量未知的点电荷，将一电荷量为q的试探电荷置于D点，该试探电荷恰好静止。
静电力常量为k。
若将该试探电荷移动到正方形的中心O位置，则试探电荷受到的静电力大小为（ ）A．B．C．D．0第(2)题汽车在地下车库的水平地面上做匀速直线运动，接着驶上一段长直斜坡，最后开上水平路面继续行驶。
设全过程中汽车发动机产生的牵引力的功率恒定，汽车在所有路面所受阻力大小不变，则（ ）A．汽车开上斜坡上后，立即做匀速直线运动B．汽车开上水平路面后，立即做匀速直线运动C．汽车将要离开斜坡时发动机产生的牵引力最大D．汽车开上水平路面后的速率大于它在地下车库时的速率第(3)题一列简谐横波沿轴正向传播，波长为，振幅为。
介质中有和两个质点，其平衡位置分别位于和处。
某时刻质点的位移为，且向轴正方向运动。
从该时刻开始计时，质点的振动图像为（ ）A．B．C．D．第(4)题某种材料制成的透明砖的截面如图所示，为直角三角形，，。
一细束单色光线从BC的中点P垂直于BC面入射后，在OC面恰好发生全反射。
已知光在真空中的速度大小为c，则（ ）A．光从空气射入透明砖频率变小B．光从空气射入透明砖波长变长C．透明砖对该光的折射率为D．光线从P点射到OC面用时为第(5)题如图所示，一种延时继电器的示意图，铁芯上有两个线圈A和B．线圈A跟电源连接，线圈B两端连在一起构成一个闭合回路。
在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起使触头C离开，而是过一小段时间才执行这个动作。
下列说法正确的是（ ）A．线圈B不闭合，仍会产生延时效应B．将衔铁D换成铜片，延时效果更好C．保持开关S闭合，线圈B中磁通量为零D．断开开关S的瞬间，线圈B中的电流从上往下看为顺时针方向第(6)题太空望远镜观测到银河系中某行星赤道上空存在环状物质带，环状物质带绕行星中心运动的角速度与到行星中心的距离的关系如下图所示（图中两坐标点对应的物理量均为已知值）。
2023年安徽省合肥市C20教育联盟中考物理三模试卷+答案解析(附后)
2023年安徽省合肥市C20教育联盟中考物理三模试卷1. 如图所示，在2022年北京冬奥会开幕式上，一名小男孩用小号深情演奏歌曲《我和我的祖国》，这情境让每一位中国人心潮澎湃。
小号的演奏声是由小号内空气柱______ 产生的。
2. 日常生活中我们会经常看到烧开水时从壶嘴冒出“白气”，如图所示，这些“白气”是壶里喷出的水蒸气遇冷______ 形成的。
填物态变化的名称3. 1831年，英国物理学家法拉第发现了电磁感应现象，该发现进一步揭示了电与磁的联系，开辟了人类的电气化时代。
如图所示，通电螺线管右端为N极，则可判定电源左端是______ 极。
选填“正”或“负”4. 小明同学在学习光学知识的时候知道了光在真空中的传播速度为，通过查资料又知道了从太阳发出的光大约需要经500s才能传播到地球上，据此可以计算出太阳到地球的距离大约是______ km。
5. 如图所示，是物体AB经过凸透镜在光屏上所成的像，F是凸透镜的焦点，请通过作图找出物体AB的位置。
6. 合肥市投产的垃圾焚烧站，每年可以处理垃圾。
若被处理的垃圾的热值为，若完全燃烧全年的垃圾产生热量的被水吸收，则可将______ t的水温度升高。
7. 如图所示，用动滑轮拉物体A沿水平面做匀速直线运动，已知物体A重为20N，所受到的摩擦力是其物重的倍，此过程中滑轮的机械效率为，则水平拉力F为______不计滑轮及绳重。
8. 如图所示实物电路中，电源由两节新干电池串联而成，和为定值电阻。
当开关闭合后，电压表和电流表的示数分别为2V和，则的阻值为______。
9. 如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V恒定不变，电阻丝、的阻值分别为、。
当养生壶在“保温”挡工作，电路5分钟消耗的电能为______J。
10. 骨骼、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。
如图甲所示是踮脚时的示意图，图乙是它的杠杆示意图。
【中考真题】2023年山东省枣庄市中考物理试题(附答案)
2023年山东省枣庄市中考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．“朝辞白帝彩云间，千里江陵一日还。
两岸猿声啼不住，轻舟已过万重山。
”李白这首脍炙人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的意境如图所示。
从物理学的角度看，我们说舟中人是静止的，所选的参照物是（）A．白帝B．江陵C．两岸D．轻舟2．如图所示，将一把钢尺紧按在桌面边缘。
先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音（）A．响度变大B．响度变小C．音调变高D．音调变低3．夏天，刚从冰箱中取出的雪糕周围会出现“白气”，“白气”形成对应的物态变化是A．汽化B．升华C．凝华D．液化4．在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣获金牌。
图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的是（）A．运动员通过弯道的过程处于平衡状态B．运动员通过弯道时有惯性，站立时没有惯性C．站立时他受到的重力和冰面对他的支持力是一对平衡力D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力5．如图所示的光现象中，与小孔成像原理相同的是（）A．树荫下的圆形光斑B．水中桥的倒影C．水中“弯折”的筷子D．雨后的彩虹6．掉在地上的弹性小球会跳起，但是越跳越低。
如图所示为小球在地面弹跳的频闪照片，下列说法不正确的是（）A．小球越跳越低，说明小球的机械能逐渐减少B．从A点运动到B点，小球的重力势能转化为动能C．经过相同高度的B、C两点时，小球的重力势能相同D．经过相同高度的B、C两点时，小球的动能相同7．喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（）A．B．C．D．8．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（）A．电压表V的示数变小，电流表A1的示数变小B．电压表V的示数变大，电流表A2的示数不变C．电压表V的示数不变，电流表A1的示数变大D．电压表V的示数与电流表A2的示数之比不变9．我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。
某物理兴趣小组同学设计了如图(甲)所示的电路图进...s汇总
甲乙丙合肥市第三十八中学九年级期终考试电学模拟卷一班级：＿＿＿＿＿ 姓名：＿＿＿＿＿ 一、填空题（每空2分，计36分）1. 如图所示，在做电学实验时，有时要将导线与接线柱连接，硬导线与螺丝按压或接线柱连接，正确的接法是图＿＿＿＿＿。
第1题图 第2题图2. 小丽的奶奶给爸爸收拾房间时，发现爸爸丢了一节已充满电的电池和一张香烟盒内的锡箔纸，奶奶用锡箔纸将充电电池包好，好让爸爸发现它，爸爸回来后打开锡箔纸，发现电池已损坏，该电池损坏的原因是由于香烟盒内的锡箔纸相当于＿＿＿＿＿，导致充电电池的两端出现＿＿＿＿＿＿现象。
3. 观察图形，将摩擦过的梳子（塑料棒或尺子）靠近自来水细水流附近，水流将会弯曲。
产生这一现象的原因：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
第3题图 第4题图 4. 实验室用＿＿＿＿＿检验物体是否带电，如图所示，将一个丝绸摩擦过的玻璃棒与它的金属球接触，会发现金属箔片张开，如图所示，金属箔片张开原因是＿＿＿＿＿＿＿＿＿＿。
再将另一个带电物体与金属球接触，发现箔片闭合，如图所示，则此物体带＿＿＿＿＿电。
5. 学校电脑室有电脑、打印机和扫描仪，它们是＿＿＿＿＿联在电路中的。
多用插座上常装有指示灯，某同学在做探究活动时，把一个多用插座接入家庭电路，但它上面还未接入任何用电器时，指示灯就亮了，这说明指示灯与该插座上所接的用电器是＿＿＿＿＿联的。
6. “MP4”的工作电压为6V ，为了达到这个要求，可以用＿＿＿＿节干电池串联或＿＿＿＿节蓄电池串联。
7. 电视机成像的原理是：从显像管尾部的热灯丝中发射出来的电子(带负电)高速撞击在光屏上，使荧光粉发光而形成画面。
则在显像管内部的电流方向＿＿＿＿＿到＿＿＿＿＿。
8. 甲、乙两个等长的导体串联后接入电路中，乙导体的横截面积是甲导体的4倍，则甲导体中的电流I甲和乙导体中的电流I 乙的关系为＿＿＿＿＿＿＿＿＿＿＿＿。
9. 小宇在家连接电路时，将两个不同的灯泡L1、L2并联在电源上发现L1比L2亮，用电压表分别测量L1、L2两端的电压为U1、U2，会发现U1＿＿＿U2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲
乙
丙
合肥市第三十八中学九年级期终考试电学模拟卷一
班级：＿＿＿＿＿ 姓名：＿＿＿＿＿ 一、填空题（每空2分，计36分）
1. 如图所示，在做电学实验时，有时要将导线与接线柱连接，硬导线与螺丝按压或接线柱连接，正确的
接法是图＿＿＿＿＿。
第1题图 第2题图
2. 小丽的奶奶给爸爸收拾房间时，发现爸爸丢了一节已充满电的电池和一张香烟盒内的锡箔纸，奶奶用
锡箔纸将充电电池包好，好让爸爸发现它，爸爸回来后打开锡箔纸，发现电池已损坏，该电池损坏的原因是由于香烟盒内的锡箔纸相当于＿＿＿＿＿，导致充电电池的两端出现＿＿＿＿＿＿现象。
3. 观察图形，将摩擦过的梳子（塑料棒或尺子）靠近自来水细水流附近，水流将会弯曲。
产生这一现象
的原因：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
第3题图 第4题图 4. 实验室用＿＿＿＿＿检验物体是否带电，如图所示，将一个丝绸摩擦过的玻璃棒与它的金属球接触，
会发现金属箔片张开，如图所示，金属箔片张开原因是＿＿＿＿＿＿＿＿＿＿。
再将另一个带电物体与金属球接触，发现箔片闭合，如图所示，则此物体带＿＿＿＿＿电。
5. 学校电脑室有电脑、打印机和扫描仪，它们是＿＿＿＿＿联在电路中的。
多用插座上常装有指示灯，
某同学在做探究活动时，把一个多用插座接入家庭电路，但它上面还未接入任何用电器时，指示灯就亮了，这说明指示灯与该插座上所接的用电器是＿＿＿＿＿联的。
6. “MP4”的工作电压为6V ，为了达到这个要求，可以用＿＿＿＿节干电池串联或＿＿＿＿节蓄电池串联。
7. 电视机成像的原理是：从显像管尾部的热灯丝中发射出来的电子(带负电)高速撞击在光屏上，使荧光
粉发光而形成画面。
则在显像管内部的电流方向＿＿＿＿＿到＿＿＿＿＿。
8. 甲、乙两个等长的导体串联后接入电路中，乙导体的横截面积是甲导体的4倍，则甲导体中的电流I
甲和乙导体中的电流I 乙的关系为＿＿＿＿＿＿＿＿＿＿＿＿。
9. 小宇在家连接电路时，将两个不同的灯泡L1、L2并联在电源上发现L1比L2亮，用电压表分别测量L1、
L2两端的电压为U1、U2，会发现U1＿＿＿U2。
10. 某同学用两只电流表A1、A2同时连入如图所示的电路中测电流，结果发现两只电流表的指针位置是一
样的，电流表A1的示数＿＿＿＿＿＿，A2的示数＿＿＿＿＿＿。
第10题图第11题图
L 2
11. 如图所示的电路，当开关S 闭合后，电压表V1和V2的示数分别为10V 和4V ，则灯泡L2两端的电压为
＿＿＿＿＿＿。
二、选择题（每题3分，计24分）
12. (2010江苏徐州，4题)如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，
用干燥的手从上向下捋几下，发现细丝张开了，细丝张开的原因是( ) A ．异种电荷相吸 B ．同种电荷相斥 C ．分子间相斥 D ．大气压作用
13. 图中的几种用电器，正常工作时通过的电流约为4A 的是( )
A B 第13题图 C D
14. 如图所示，两个灯泡始终完好，当开关S 断开时，两个灯泡都发光，当开关S 闭合时，可能出现的现
象是( )
A ．L1不亮，L2亮
B ．L1和L2都亮
C ．L2不亮，L1亮 D. L1和L2都不亮
第14题图第15题图 15. 如图所示的电路中，当灯泡L 1烧坏时（设电源电压U 不变），则通过L 2的电流（ ）
A ．减小
B ．增大
C ．等于零
D ．不变
16. 如右图所示，闭合开关后，两个电流表的示数相同，则电路中出现的故障可能是( )
A ．灯L1被短路了
B ．灯L1断路了
C ．灯L2被短路了
D ．灯L2断路了
第16题图
17. 如图所示的电路中，已知S 闭合后，通过两灯L1、L2的是（ ）
A ．A1的示数为0.6A ，A2的示数为0.4A
B ．A1的示数为0.6A ，A2的示数为1A
C ．A1的示数为1A ，A2的示数为0.4A
D ．A1、A2示数都是1A
18. 为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关
L 1
L 2
火线 零线
在有声音时闭合。
下面能实现只在黑暗且有声音时灯才亮的电路原理图是( )
第18题图
19. 小轿车上都装有一个用来提醒司机是否关好车门的指示灯。
四个车门中只要有一个门没关好(相当于一
个开关断开)，该指示灯就会发光。
图中所示的模拟电路图，符合要求的是( )
第19题图
三、作图题（每题5分，计10分）
20. 如图所示是小明同学将要连接的一个电路，他想在开关闭合后让滑动变阻器的滑片向右移动时，灯Ｌ2
的亮度变亮，而灯Ｌ1的亮度不变；请你用笔画线代替导线，将没有连完的电路连接完整，连线不能交叉。
第20题图 第21题图
21. 如图是模拟家庭照明电路的部分电路图，请你根据图中已知的信息，将电路连接完整。
四、实验题（第22题8分，第23题8分，计16分）
22. （2010年湖南长沙，35题）某实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程
如下：把电流表分别接入到电路中的A 、B 、C 处，将第一次测出的电流填入下表：
A 处的电流IA
B 处的电流IB
C 处的电流IC
第一次测量 0．1 0．12 0．22 第二次测量 0．2 0．24 0．44 第三次测量 0．25
0．3
0．55
（2）为了防止偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡（规格不同）
2
1
1
1
1
R
R
R
+
=
总
请你根据他们的实验步骤和有关数据回答下列问题。
●在拆接电路时，开关必须＿＿＿＿＿＿。
●上面设计的表格中存在的不足之处是＿＿＿＿＿＿＿＿＿＿＿＿
●表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法＿＿＿＿＿＿来进行的，实验
的结论是：并联电路中干路的电流等于＿＿＿＿＿＿。
23.（2010江苏宿迁，28题）在“探究影响导体电阻大小的因素”实验中，小
明设计了如图电路。
⑴在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是＿＿
＿＿＿＿＿＿＿＿；
⑵为粗略判断a、b两点间导体电阻的大小，可观察＿＿＿＿＿＿＿＿＿＿＿＿；
⑶另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联
接入电流表。
你认为＿＿＿＿＿＿同学的改进更好一些，理由是＿＿＿＿＿＿＿＿＿＿＿＿。
四、计算与简答题（第23题7分，第24题7分，计14分）
24.（07年安徽省中考）当多个电阻并联时，其等效电阻称为并联电路的总电阻。
请推证：将两个电阻Rl、R2并联起来，其总电阻R总与R1、R2的关系为：
25.用如图所示的电路测电阻Rx时，已知定阻电阻Ro,当电压表接在a、b之间时，其示数为Uo；当电压
表接在b、c之间时，其示数为Ux。
试推导出Rx的表达式。
(用Ro、Uo、Ux表示)。
