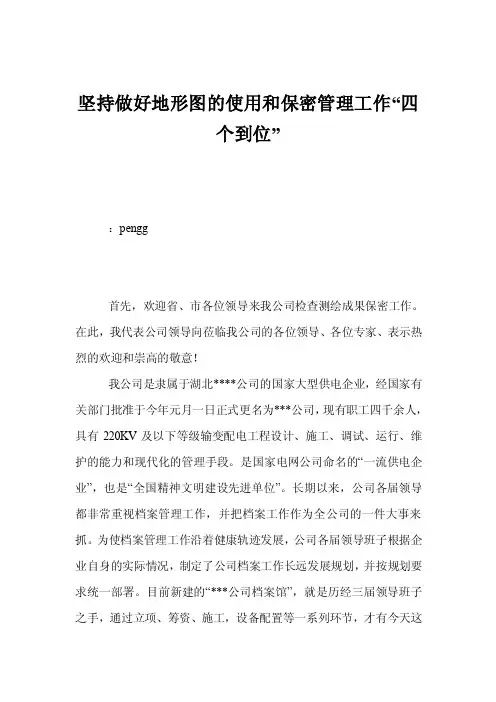

坚持做好地形图的使用和保密管理工作“四个到位”：pengg首先，欢迎省、市各位领导来我公司检查测绘成果保密工作。
在此，我代表公司领导向莅临我公司的各位领导、各位专家、表示热烈的欢迎和崇高的敬意！我公司是隶属于湖北****公司的国家大型供电企业，经国家有关部门批准于今年元月一日正式更名为***公司，现有职工四千余人，具有220KV及以下等级输变配电工程设计、施工、调试、运行、维护的能力和现代化的管理手段。
是国家电网公司命名的“一流供电企业”，也是“全国精神文明建设先进单位”。
长期以来，公司各届领导都非常重视档案管理工作，并把档案工作作为全公司的一件大事来抓。
为使档案管理工作沿着健康轨迹发展，公司各届领导班子根据企业自身的实际情况，制定了公司档案工作长远发展规划，并按规划要求统一部署。
目前新建的“***公司档案馆”，就是历经三届领导班子之手，通过立项、筹资、施工，设备配置等一系列环节，才有今天这样的结果。
档案馆建成后，我们就瞄准档案管理的最新规范和最高水准，开展创建AAA级企业档案管理活动，充分保证人、财、物力的投入，把公司档案馆建成真正意义上的“企业档案、图书、情报、信息于一体的服务中心”。
2004年9月，公司档案规范管理正式通过“AAA”级评定工作。
目前，公司档案馆现有专职档案人员3人，学历均为大专以上，档案馆集中统一保管着文书、科技、档案、人事、实物、声像等各种门类、载体档案，资料39286卷（册），其中科技档案4231卷（册），文书档案5018卷，会计档案6478卷（册），劳资档案2868卷，人事档案300卷，实物档案429（个），科技图书19256册，其它各类档案728卷（册）。
现有一栋档案综合楼，库房面积1600平方，配备有密集架、空调、电子消毒机、温湿度仪等先进的档案保管理保护设施、设备。
公司始终坚持“四个到位”管好、用好地形图成果我公司历年来都很重视地形图的使用、保管、保密工作。
按照合理、合法、适度的原则，我们作了大量细致入微的定密工作，使图纸、资料更好地为企业的经济建设服好务。
地形图的识别及应用与涉密地图的保密管理 PPT
（5）测图时间、测图方法、坐标系统、高程系统和 图式版本
测图时间：测图的年月日 测图方法：经纬仪测图、平板仪测图、航测、数字测图
坐标系统：1980国家大地坐标系、城市坐标系、独立平
面直角坐标系。（1954北京坐标系） 高程系统：1985国家高程基准、独立测区假定高程。 （1956黄海高程系） 图式版本：每隔几年会修订一次，注意区分。
2）等高线的分类
① 首曲线：按基本等高距测绘的等高 线。用细实线绘制（0.15mm）。 ② 计曲线：从起点起，每隔四条首曲 线加粗一根等高线，便于计算高程。用粗
实线绘制（0.30mm）。
③ 间曲线：对于坡度很小的局部区域， 当基本等高距不足以反映地貌特征时，可 按1/2基本等高距加绘一条等高线。用细虚 线绘制（0.15mm）。
2.求点的高程
等高线：地面上各个相同高度点所连成的曲
线，投影在平面上所形成的曲线称为等高线。 等高线是地形图最主要的构成部分。
1）等高线的特征： ① 统一等高线上的高程处处相等。 ② 为封闭曲线，除陡壁以外，不能中断，如在一幅图 中不能闭合在另一幅图中闭合。 ③ 等高线平距与坡度成反比。高距即相邻等高线的高 差，平距即相邻两等高线的水平距离。 ④ 等高线不能直穿河流，应折向上游正交。 ⑤ 等高线密集表示地势陡峻，等高线稀疏表示地势平 缓，等高线均匀表示地面倾斜一致。
三、地形图的应用
地形图应用又分为室内应用和野外应用： 1.室内应用 （1）求点的坐标
如右图，求P点的坐标。 1）确定P点所在方格abcd； 2）过P点作格网平行线交方格 于m、n点和f、g点； 3）量da、dm、dc、dg。 则P点坐标为：
xP xd dm M y P yd dg M
地物识读的目的是了解地物的大小种类、位置和分 布情况。
测绘工作保密管理规定
测绘工作保密管理规定 Updated by Jack on December 25,2020 at 10:00 am测绘工作保密管理制度为切实保障涉密测绘成果的安全，维护国家安全和利益，防止泄密事件发生，特制定本测绘工作管理制度。
一、测绘工作人员须严格遵守《中华人民共和国测绘法》、《中华人民共和国测绘成果管理条例》和国家保密法律法规，切实做好涉密测绘成果的保密工作。
二、建立涉密测绘成果保密管理责任制，部门负责人承担涉密测绘成果保密管理领导责任，保密管理人员承担涉密测绘成果的保密管理责任。
三、对涉密测绘成果的使用、复制、保存等情况实行登记管理制度。
凡使用涉密测绘成果进经主管领导批准，并予登记后，方可提供。
涉密测绘成果使用后应及时归档，要求记录清晰。
任何个人不得擅自复制、转让或转借涉密测绘成果，不得拷贝、对外传送涉密测绘成果数据。
四、传递地形图、涉密数据等秘密载体，须通过机要进行传递，禁止通过普通邮政或非邮政渠道传递。
五、使用基础地理信息数据，须严格遵守《计算机信息系统保密管理暂行规定》、《计算机信息系统国际联网保密管理规定》等计算机信息系统保密管理的有关规定，杜绝外传、丢失、泄密事件的发生。
六、处理、外输、储存涉密测绘成果数据的计算机软件和硬件系统必须采取安全保密防护措施，设置进入登陆密码和屏幕保护密码，安装加密防毒软件。
涉密计算机及信息系统应采取物理隔离措施，不得与互联网、外部网络相联，不使用无线网卡等无线网络装置。
七、涉密测绘成果只能用于被许可的使用目的和范围。
因使用目的或应用项目结束等原因，须销毁涉密测绘成果的，必须报主要领导审批，并备案。
八、销毁涉密测绘成果须经专人清点、核对、登记、造册，由主管领导和档案部门负责派人销毁。
对销毁的花时间、地点、方式及销毁过程总存在的问题进行记录，与销毁清册、领导批示一并存档。
九、如发现涉密测绘成果泄密、失密事件，应及时报告主管领导和国家保密管理部门，及时查清事件发生的原因及责任，将事件调查处理到位。
测绘工作保密管理规定
测绘工作保密管理规定 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-测绘工作保密管理制度为切实保障涉密测绘成果的安全，维护国家安全和利益，防止泄密事件发生，特制定本测绘工作管理制度。
一、测绘工作人员须严格遵守《中华人民共和国测绘法》、《中华人民共和国测绘成果管理条例》和国家保密法律法规，切实做好涉密测绘成果的保密工作。
二、建立涉密测绘成果保密管理责任制，部门负责人承担涉密测绘成果保密管理领导责任，保密管理人员承担涉密测绘成果的保密管理责任。
三、对涉密测绘成果的使用、复制、保存等情况实行登记管理制度。
凡使用涉密测绘成果进经主管领导批准，并予登记后，方可提供。
涉密测绘成果使用后应及时归档，要求记录清晰。
任何个人不得擅自复制、转让或转借涉密测绘成果，不得拷贝、对外传送涉密测绘成果数据。
四、传递地形图、涉密数据等秘密载体，须通过机要进行传递，禁止通过普通邮政或非邮政渠道传递。
五、使用基础地理信息数据，须严格遵守《计算机信息系统保密管理暂行规定》、《计算机信息系统国际联网保密管理规定》等计算机信息系统保密管理的有关规定，杜绝外传、丢失、泄密事件的发生。
六、处理、外输、储存涉密测绘成果数据的计算机软件和硬件系统必须采取安全保密防护措施，设置进入登陆密码和屏幕保护密码，安装加密防毒软件。
涉密计算机及信息系统应采取物理隔离措施，不得与互联网、外部网络相联，不使用无线网卡等无线网络装置。
七、涉密测绘成果只能用于被许可的使用目的和范围。
因使用目的或应用项目结束等原因，须销毁涉密测绘成果的，必须报主要领导审批，并备案。
八、销毁涉密测绘成果须经专人清点、核对、登记、造册，由主管领导和档案部门负责派人销毁。
对销毁的花时间、地点、方式及销毁过程总存在的问题进行记录，与销毁清册、领导批示一并存档。
九、如发现涉密测绘成果泄密、失密事件，应及时报告主管领导和国家保密管理部门，及时查清事件发生的原因及责任，将事件调查处理到位。
测绘保密管理制度

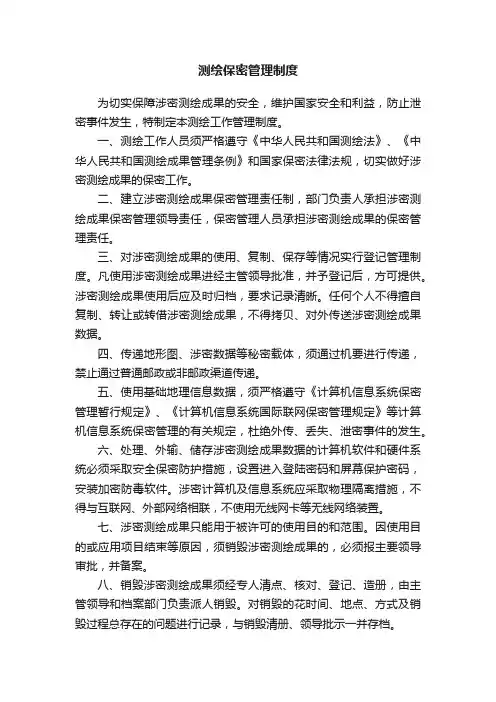

测绘保密管理制度为切实保障涉密测绘成果的安全，维护国家安全和利益，防止泄密事件发生，特制定本测绘工作管理制度。
一、测绘工作人员须严格遵守《中华人民共和国测绘法》、《中华人民共和国测绘成果管理条例》和国家保密法律法规，切实做好涉密测绘成果的保密工作。
二、建立涉密测绘成果保密管理责任制，部门负责人承担涉密测绘成果保密管理领导责任，保密管理人员承担涉密测绘成果的保密管理责任。
三、对涉密测绘成果的使用、复制、保存等情况实行登记管理制度。
凡使用涉密测绘成果进经主管领导批准，并予登记后，方可提供。
涉密测绘成果使用后应及时归档，要求记录清晰。
任何个人不得擅自复制、转让或转借涉密测绘成果，不得拷贝、对外传送涉密测绘成果数据。
四、传递地形图、涉密数据等秘密载体，须通过机要进行传递，禁止通过普通邮政或非邮政渠道传递。
五、使用基础地理信息数据，须严格遵守《计算机信息系统保密管理暂行规定》、《计算机信息系统国际联网保密管理规定》等计算机信息系统保密管理的有关规定，杜绝外传、丢失、泄密事件的发生。
六、处理、外输、储存涉密测绘成果数据的计算机软件和硬件系统必须采取安全保密防护措施，设置进入登陆密码和屏幕保护密码，安装加密防毒软件。
涉密计算机及信息系统应采取物理隔离措施，不得与互联网、外部网络相联，不使用无线网卡等无线网络装置。
七、涉密测绘成果只能用于被许可的使用目的和范围。
因使用目的或应用项目结束等原因，须销毁涉密测绘成果的，必须报主要领导审批，并备案。
八、销毁涉密测绘成果须经专人清点、核对、登记、造册，由主管领导和档案部门负责派人销毁。
对销毁的花时间、地点、方式及销毁过程总存在的问题进行记录，与销毁清册、领导批示一并存档。
九、如发现涉密测绘成果泄密、失密事件，应及时报告主管领导和国家保密管理部门，及时查清事件发生的原因及责任，将事件调查处理到位。
十、本管理制度应根据国家规定的新要求和新情况作必要补充和修订。
测绘保密管理制度 [篇2]为切实保障涉密测绘成果的安全，特制定本测绘成果管理制度。
地形图的识别及应用涉密地图的保密管理
（3）地物注记和说明符号 注记常和符号相配合，说明地图上所 表示的地物的名称、位置、范围、高低、等级、主次等等。
地物识读的目的是了解地物的大小种类、位置和分 布情况。
3.地貌识读
（地1）貌等识高读线的表目示的地貌是的了原解理各种地貌的分布和地面的
4、利用地形图求算面积
主要指不规则图形面积的量 算，常用方法包括透明方格纸法 和平行线法。
（1）透明方格纸法 将方格透明纸（有mm格和cm格）覆 盖在待测图形上，然后计数待测图形 边界内满格个数N和不满格个数n。地 形图上图形的面积
P=(N+n/2)×G 实地的面积 S=P×M2
式中 M--比例尺分母
1985年国家高程基准高程和1956年黄海高程的关系为： 1985年国家高程基准高程=1956年黄海高程-0.029m。习惯 说法是"新的比旧的低0.029m"。
等高线：地面上各个相同高度点所连成的曲
线，投影在平面上所形成的曲线称为等高线。 等高线是地形图最主要的构成部分。
1）等高线的特征：
① 统一等高线上的高程处处相等。 ② 为封闭曲线，除陡壁以外，不能中断，如在一幅图
于m、n点和f、g点；
3）量da、dm、dc、dg。
则P点坐标为：
xP xd dm M
yP yd dg M
2.求点的高程
1）点位在等高线上：高点的高程就是所在等高线的高程。 2）点位不在等高线上：如右图中P点，可通过P作一条大致 垂直于两相邻等高线的线段mn，在图上量出mn和mp的长度，则P 点的高程为:
① 都是一组闭合 曲线；
中国测绘科学研究院涉密地形图资料管理暂行规定
中国测绘科学研究院涉密地形图资料管理暂行规定测研院字[2008]39号第一章总则第一条为加强院涉密地形图资料的管理和使用，根据《中华人民共和国测绘成果管理规定》和国家有关法律、法规，特制定本规定。
第二条测绘科技信息中心（以下简称信息中心）在院科技处指导下，负责院涉密地形图资料的管理工作。
第三条院属各中层机构和职能部门使用涉密地形图资料时应遵守本规定。
第二章地形图购买第四条项目或课题（以下简称项目）需购买地形图资料时，经办人首先填写《中国测绘科学研究院地形图资料购买申请表》（附件一），经本单位领导同意后，到院图书馆办理购图手续，填写《国家秘密基础测绘成果使用申请表》（附件二）和《国家秘密基础测绘成果资料使用证明函》（附件三），并经院科技处审批后，方可前往国家基础地理信息中心购图。
购图经办人必须为我院正式职工。
第五条地形图购回后，经办人必须带回《涉密基础测绘成果申请使用受理通知书》、《涉密基础测绘成果准予使用决定书》和《国家基础地理信息中心发图通知单》，以便核实购图数量。
如因机器故障或其他原因不能带回通知单，应要求发图单位出具相关证明。
第六条购买的地形图资料必须先登记后使用。
一旦发现不登记等情况，院科技处有权中止其购图资格，并追究相关人员责任。
购图发票必须由信息中心资料管理人员加签后方可报销，否则院财务处有权不予报销。
第三章地形图入库第七条信息中心资料管理人员根据发图通知单及时核对购图名称、数量，逐一编制院资料编码，加盖院资料章，并按要求登记造册，录入计算机数据库。
第八条院图书馆应妥善保存购图申请表、使用受理通知书、准予使用决定书和发图通知单等原始凭证，以备检查。
第四章地形图资料的借阅、使用和归回第九条项目组需使用地形图资料时，借阅人应填写《中国测绘科学研究院地形图资料借阅登记表》（附件四），并经本人签字、单位领导同意后到院图书馆办理借阅手续。
第十条地形图资料借阅期为三个月，到期仍需使用时，借阅人必须办理续借手续。
浅析涉密测绘地理信息档案资料安全保密管理
浅析涉密测绘地理信息档案资料安全保密管理作者：王思斯来源：《办公室业务（上半月）》 2017年第9期针对测绘地理信息的保密工作非常重要，若是因为工作人员或者是其他管理人员的工作疏忽而导致测绘地理信息档案被泄露以及被其他人所利用，那么无论是对于个人还是对于国家，都是非常严重的危害。
尤其是被其他的国家或组织所得到，那么对我国国土安全的危害更是无法想象的。
测绘地理信息档案必须要严格做好保密工作，避免产生不必要的损失。
进行测绘地理信息档案资料完全保密工作时一定要严格按照我国所制定的法律法规来进行。
一、我国涉密测绘地理信息安全保密管理现状随着现如今社会的不断进步和发展，利用高科技来进行地理测绘信息档案资料安全保密工作，已经成为一种趋势，但是网络所带来的风险与挑战也是非常巨大的。
除此之外，我国的测绘工作不断取得进步，测绘手段越来越多，测绘出来的数据也越来越精确，测绘的结果表现形式有多种多样。
对于这些地理测绘信息的结果进行存储时所依靠的载体也越来越多样。
大多数是依靠高科技的电子设备来进行存储以及测绘工作，无形之中为地理信息档案的失泄密造成了安全漏洞，其他的不法人员可以通过网络技术来对涉密测绘地理信息档案资料进行盗窃，增加了测绘地理信息档案信息泄露的概率。
所以对测绘地理信息档案资料安全保密工作进行研究与改善在如今非常重要。
二、泄密原因出现涉密地理信息泄密的原因可以主要归结为以下几点：首先就是要进行安全保密工作的工作人员的保密意识不够强，没有对涉密地理信息的重要性有足够的了解，也没有对信息泄露以后所造成的重要影响进行过分析，因此导致了对于涉密地理信息的安全保密工作没有加以重视。
其次就是人为因素而导致的在进行测绘地理信息工作时，因为没有先进的测绘设备以及测绘资料保管设备，对测绘结果进行保存时，由于工作人员的疏忽大意而对于进行保存的地理测绘信息出现误发的情况，由此导致地理涉密信息的泄露。
最后则是对于地理涉密信息保存后的管理以及防盗工作不到位。
