电动单梁起重机招标文件(最终)

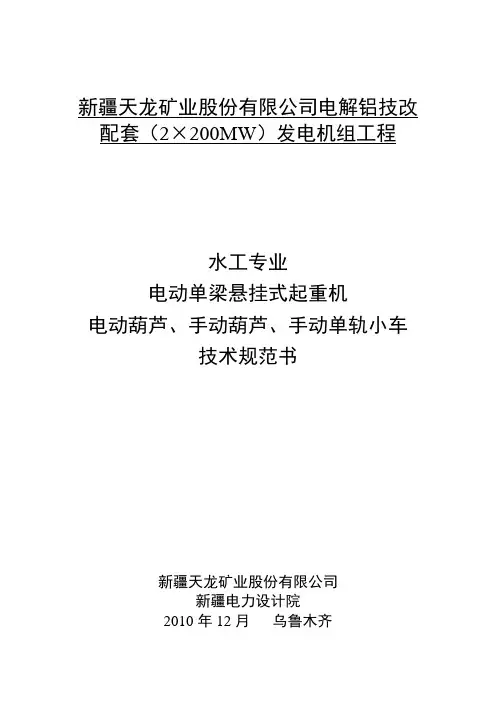

单轨吊技术规范(最终)
新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程水工专业电动单梁悬挂式起重机电动葫芦、手动葫芦、手动单轨小车技术规范书新疆天龙矿业股份有限公司新疆电力设计院2010年12月乌鲁木齐目录1 总则 (1)2 设计条件 (2)3 设备主要技术参数 (2)4 设备技术要求 (2)5 质量保证、试验及验收 (8)6 供货范围 (8)7 设备监造（检验）和性能验收试验 (12)8 技术资料的提供 (13)9 技术资料要求及交付进度 (13)10 调试及技术服务 (14)11 包装运输 (15)12 其他 (15)1 总则1.1本技术规范书仅适用于新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程水工专业电动单梁悬挂式起重机、电动葫芦、手动葫芦、手动单轨小车及其附件订货招标。
它包括本体及其附件和执行机构的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2招标人在本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但投标人应保证提供符合本技术规范书和现行工业标准的、全新的、功能齐全的优质产品及优质服务。
1.3投标人所提供的产品，必须是技术和工艺成熟先进，且已设计、制造过多台同类产品，具有十分优良的制造、运行业绩，并经多年连续运行和使用实践检验证明是成熟可靠的优质产品。
1.4投标人应对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.5投标人供货的产品如果由于设计、制造质量问题而导致机组无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行，无法满足所有技术性能要求，则投标人必须为此负全部责任。
1.6如投标人没有以书面形式对本技术规范书的内容和条文提出异议（或差异），则招标人可认为投标人已完全接受和同意本技术规范书的要求。
如有异议（或差异），不论是多么微小，都应在投标文件中以“对技术规范书的意见和同技术规范书的差异”书面提出（必须填写在投标文件的差异表中）。
中航建工集团第二分公司
中航建工集团第二分公司单梁桥式起重机招标公告中航建工集团第二分公司组织本次单梁桥式起重机设备招标活动，并与中标供应商签定正式的购销合同。
本次招标，旨在通过公开邀请符合资质及技术要求的供应商进行竞争性洽谈，选择最符合本公司需求的设备和服务。
第一部分一、项目名称：中航建工集团第二分公司山东奥阳钢结构工程二、项目概况：该项目位由中航建工集团第二分公司承建，建设地址位于山东省德州市平原前曹镇工业区，建筑面积9000多平方米，总计投资9000多万，三、招标内容：招标内容：本项目共划分一个标段。
①本项目所需电梯、单梁桥式起重机设备及备品备件（含线缆和控制柜等）的制造、包装、运输(包括装卸)、保险、设备到现场以后的二次倒运、保管看护、安装、调试、验收、办证、培训、技术服务（包括技术资料、专业图纸提供）、质保期保障及其他相关服务等。
②配合甲方进行井道、机房等相关的施工图纸深化设计；③井道检查及交接。
四、资金来源：国有资金国家扶助中小企业资金和部分自筹资金第二部分一：投标资格1) 投标方必须为生产标的物的厂家。
2) 投标方从事招标所含的设备中的任何一项的销售及服务经验不得少于三年，注册资金在五百万以上。
3) 具有良好的商业信誉和健全的财务会计制度。
4) 投标方必须是根据相关法律合法成立的企业。
5) 遵守国家法律、法规，具有良好的信誉和商业道德，没有行贿受贿、偷税漏税及欺诈行为，没有发生重大经济纠纷和走私犯罪记录。
6) 具有履行合同的能力和良好的履行合同记录。
7) 不得有串标行为，否则取消投标资格8) 投标方必须具备起重机械特种设备制造许可证、特种设备安装改造维修许可证。
二、知识产权1. 投标人须保证其投标标的物（包括所有货物、服务等）不存在任何物权、知识产权等权利瑕疵。
若标的物存在任何权利瑕疵或投标人与任何他方就标的物已经或可能产生物权、知识产权等权利纠纷的，投标人应在投标文件中向招标人明示，否则视为不存在任何权利瑕疵及纠纷。
LX型电动单梁悬挂起重机技术规格书2013.03.20
LX型电动单梁悬挂起重机技术规格书1 工程概述1.1工程名称：天然气液化工程1.2 业主单位:张家口国储液化天然气有限公司2、技术规范书2.1设备名称:LX型电动单梁悬挂起重机（不含电动葫芦）1、设备位号： 450-52、型号： LX3、起重量： 3T4、运行速度： 20m/min5、工作级别: A3~A46、材质：厂家按照行业标准执行7、订货数量：1（套）8、控制形式：自带控制柜9、安装方式：室内10、安装条件：见附图特别说明:由于业主已采购了一台CD3-9D型电动葫芦,因此本LX单梁吊车不再配套电动葫芦。
2.2施工、建造及调试除不属于供方的工作外，设计文件和国家规范要求的所有采办、运输、制造、建造、安装、组装焊接、施工等工作内容，和/或按照惯例应包括的工作均属供方的工作范围，达到联合试运和业主接收要求。
供方应按照设计文件要求和国家现行最新的有关规范、标准、规则、法规、规定、准则、条律、条令的规定完成所有工作。
3 执行标准、质量控制、质保体系3.1执行标准《电动悬挂起重机》 JB/T2603-20083.2质量控制要做到产品在使用过程中确保安全性，性能的优越性，首先，设计上必须是做到结构先进，严格按相关标准、规范去设计，既要确保使用安全性能，又能体现其经济性和合理性。
其次，必须在制造全过程中各个环节严加控制，使得质量得以保障。
通过健全的质量保证体系，对制造全过程设立各个控制环节和控制点，主要为原材料外购件的质量控制、加工工艺控制、焊接质量控制、检验试验过程控制，实行各控制环节责任人员负责制，对质量活动的全过程负责到底，并通过表单、数据的形式记录并作永久性的保存，可实现对每个设备每个环节的质量追溯。
起重机招标内容与技术要求内容
起重机招标容与技术要求一、设备用途本次招标采购的起重机械全部用于煎茶岭镍业2000t/d镍矿选矿生产线。
其中精矿厂房两台LD型电动单梁起重机用于吊运袋装精矿，每天工作18小时。
其余起重设备用途主要为设备检修吊装。
所有起重设备安装在海拔大约1000米的厂房。
相应数据详见“煎茶岭2000t/d选厂起重机订货表”。
1 / 18煎茶岭2000t/d选厂起重机订货表序号设备名称技术性能与规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）1 吊钩桥式起重机Q=16/3t,Lk=10.5m,H=18m 台 1 19.6 19.6操作室操纵，侧入YZR160M1-6 2 6.3 12.6 大车运行使用地点：粗碎厂房YZR132M2-6 1 4 4 小车运行YZR225M-8Z 1 26 26 主钩起升YZR160L-6Z 1 13 13 副钩起升2手动葫芦HS-5A,Q=5t,H=3m 台 1 0.036 0.036使用地点：粗碎厂房3 QD型吊钩桥式起重机Q=32/5t,Lk=22.5m,H=16m/18m 台 1 41 41操作室操纵，侧入YZR160M2-6 2 8.5 8.5 大车运行2 / 18使用地点：磨矿厂房YZR160M1-6 1 6.3 6.3 小车运行YZR280S-10 1 42 42 主钩起升YZR180L-6 1 17 17 副钩起升序号设备名称技术性能与规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）4 LD型电动单梁起重机Q=10t,Lk=13.5m,H=18m 台 1 5.753 5.753操作室操纵，侧入使用地点：浮选厂房ZDY121-4 2 0.8 1.6 大车运行ZD121-4 2 0.8 1.6 葫芦运行ZD151-4 1 13 13 葫芦起升5LD型电动单梁起重机Q=5t,Lk=16.5m,H=18m 台 2 4.42 4.42地面操纵+遥控3 / 18使用地点：精矿厂房ZDR100-4 4 1.5 6.0 大车运行ZD121-4 2 0.8 1.6 葫芦运行ZD141-4 2 7.5 15 葫芦起升6 LD型电动单梁起重机Q=1t,Lk=10.5m,H=12m 台 1 2.32 2.32 地面操纵使用地点：药剂制备厂房ZDY121-4 2 0.8 1.6 大车运行ZD111-4 1 0.2 0.2 葫芦运行ZD122-4 1 1.5 1.5 葫芦起升序号设备名称技术性能与规格单位数量重量（吨）电动机（参考）备注单重总重型号数量单台容量(KW)总容量（KW）7CD11-6D电动葫芦Q=1t, H=6m 台 1 0.15 净水站4 / 185 / 18二、技术要求LD电动单梁起重机技术要求1.1 设计、制造标准规1、GB/T 3811-2008 《起重机设计规》2、GB/T 6067-1985 《起重机械安全规程》3、GB /T5905-1986 《起重机电控设备》4、GB 8918-1996 《优质钢丝绳》5、GB/T 10051.1-1988 《起重吊钩》6、GB 5027-1998 《起重设备安装工程施工与验收规》7、/T 9008.1-2004 《钢丝绳电动葫芦第1部分》8、/T 9008.2-2004 《钢丝绳电动葫芦第2部分》1.2 材料标准规1、GB 699-88 《优质碳素结构钢技术条件》2、GB 700-88 《碳素钢结构》3、GB 3426-82 《起重机钢轨》4、GB 1348-88 《低合金结构钢》5、GB 11352-89 《一般工程用铸造碳钢件》6、GB 9439-88 《灰口铸铁件》7、GB 3206-82 《优质碳素结构钢丝》8、GB 38-76 《螺栓技术条件》9、GB/T 12470-2003 《埋弧焊用低合金钢焊丝和焊剂》1.3 机械部分1.3.1起重机包括结构、机构、电气设备、保护装置等。
LH电动单梁桥式起重机技术规格
1.1. 设备采购清单及技术规格1.2. 总述本节规定了起重设备的设计、制造及配套设备技术要求。
投标设备的制造商具有完善的质量保证体系，必须通过ISO9000系列质量标准体系认证，且在有效期内。
投标设备的制主要为以下特种设备：备注：1、以上设备安装位置以施工图为准。
1.3技术规格与要求1.3.1起重设备1.3.1.1供货范围和要求总则：标准化的外观、运行、维修、备品备件、制造以及制造商服务。
所提供的设备必须是一套制造商的最终产品。
（1）电动单梁桥式起重机a) 组成整台起重机是桥架、电动葫芦、起重机运行机构、单梁、吊钩装置、卷筒装置、操作机构、防冲顶机构、轨道和供电与控制信号传递装置等组成。
起升机构，葫芦小车运行机构和起重机运行是起重机的三个工作机构，各机构都备有单独的电动机，进行各自的驱动。
b) 操作方式地面操作:有线控制加遥控。
c) 材质主梁桥架：Q235钢车轮：铸钢车轮轴：合金钢密封圈：橡胶缓冲器：橡胶d) 规格、数量详见“设备采购清单”。
e) 配套：控制箱钢制检修平台和爬梯大车轨道:标准国标铁路钢轨大车受电方式:角钢滑线(安装检修吊蓝)小车受电方式:拖缆滑车起重机钢轨（长度及型号见招标图）、所有联结附件、螺栓、必要的备品备件及专用工具。
1.3.1.2环境条件●设备位置：室内●气温：－10～60℃●湿度：>80 ％1.3.1.3技术参数主要技术参数:LH16t×10.5m×18m额定起升力16t工作级别A5起升速度 3.5/0.35m/min起升高度18m主起升电动机功率13kW大车行走速度0～49m/min大车车轮直径φ350mm大车行走电机功率2×1.5 kW小车行走速度0～31m/min小车行走电机功率2×0.8 kW电源：AC 380v ，三相50Hz电动机保护等级：IP 55绝缘等级：F供电方式：安全滑触线导电1.3.1.4性能与结构1、一般性要求1）所有设备均应由通过ISO9000系列标准认证的制造厂商来提供。
电动单梁桥式起重机
电动单梁桥式起重机安装方案一、编制说明及依据1.1编制说明本方案仅对备件库内LD5-S型电动桥式起重机的安装进行阐述；因图纸及设备的随机文件未到，本方案如有不妥之处，待施工时根据实际情况进行修改。
1.2编制依据1）投标版施工图纸2）起重设备安装工程施工及验收规范（GB50278-98）3)机械设备安装工程施工及验收通用规范（GB50231-98）4）吊车轨道联结（G-325）5）钢筋混凝土吊车梁（G-323）二、工程概况备件库内的电动单梁桥式起重机起重量为5t，整机长度为16m，总重为4020kg，附MD5-6型电动葫芦。
天车的安装在柱子固定完后进行，最好在屋架安装前进行安装。
三、施工方案3.1施工步骤施工准备-设备开箱检验-轨道架设-主梁端梁及电动葫芦的整体组装-起重机的整体吊装-电气仪表设备的安装-试运-验收3.2施工准备1）组织人员熟悉图纸，编制安全技术交底2）向劳动部门办理开工报告手续。
3）提出材料计划，组织人员培训。
4）检查设备技术文件是否齐全。
5）按设备的装箱清单进行设备开箱检验。
6）沿吊车梁方向搭设双排脚手架，以便进行轨道和桥架的安装。
3.3轨道架设3.3.1轨道铺设1）首先确定轨道后的安装基准线，轨道安装以吊车梁的定位轴线为基准线，轨道的实际中心线对安装基准线的水平偏差不应大于5mm，起重机轨道跨度的允许偏差为±5mm。
2）轨道的就位采用8t吊车吊装，倒链调整的方法进行。
3）轨道顶面基准点的标高允许偏差为±10mm，同一截面内两平行轨道的标高相对差不应大于10mm。
4）轨道顶面对其设计位置的纵向倾斜度不应大于1／1000，每2m测一点，全行程高差不应大于10mm。
5）两平行轨道的接头位置宜错开，其距离不小于600mm，也不应等于吊车前后车轮的轮距，钢轨的联结除伸缩缝处采用斜接头，并用四孔夹板联结外，其余均采用焊接方案，焊接采用手工电弧焊焊接工艺。
焊接确有困难时可采用直接头，并用夹板联结。
电动单梁起重机资料交付、随机资料、质量保证、售后服务与培训要求及规定
电动单梁起重机资料交付、随机资料、质量保证、售后服务与培训要求及规定一、资料交付与随机资料：1、招投标双方均有权将对方所提供的一切与本技术规范书约定设备有关的资料分发给与本工程有关的各方，并不由此而构成任何侵权，但不能向任何与本工程无关的第三方提供。
2、在合同签订后7天内投标方提供的资料必须满足招标方的要求，包括设备安装总图（三视图）、基础图、电气原理接线图、电气控制图、就地控制箱图等CAD2007及以上完整电子版图各一套，电子版图比例1:1；同时提供土建基础设计的力学参数，电气、自控参数与要求。
3、投标方在设备出厂时向招标方提供各设备4套加盖投标方公章的最终纸质版设备安装总图（三视图）、基础图，电气原理接线图、电气控制图、就地控制箱图等。
4、提供电动单梁起重机完整的全套资料，起重机的资料必须符合国家特种设备监督检查要求，并每台套分别装订成册，包括但不限于以下内容：⑴、制造许可证及制造监检证书（此设备生产制造厂家提供）。
⑵、安装维修许可证（此设备安装厂家提供）。
⑶、质量证明文件含数据表（包括主要元件材质证明书、材料清单、质量计划或者检验计划、结构尺寸检查报告、焊接记录、无损检测报告、热处理报告及自动记录曲线、起重极限试验报告等）。
⑷、整机型式试验合格证（按覆盖原则）。
⑸、电动单梁起重机合格证（防爆设备要提供整机防爆合格证）。
⑹、电动葫芦型式试验合格证（按覆盖原则）。
⑺、起重机上的安全保护装置合格证、型式实验合格证、防爆设备需提供防爆合格证（包括：限位开关、起重量限制器）。
⑻、使用说明书和强度计算书。
⑼、产品设计文件（包括总图、主要受力结构图、电器原理图、安装竣工图）。
⑽、主要零部件合格证（包括电机、减速机、轮组、钩组、滚筒）。
⑾、设备铭牌（包括产品铭牌的拓印件或者复印件）。
⑿、操作规程、维护检修手册、培训资料（此项包括完整可编辑的Word电子版各一份）。
⒀、外购件和设备的原始厂家产品合格证书、成套设备出厂质量检验报告。
电动单梁起重机技术规范书
电动单梁起重机技术规范书电动单梁起重机技术规范书编制：会签(电控)：校核：审核：审定：项目负责人：2015年11月目录1 总则 02 工程概况 03 技术要求 (3)4 供货范围 (5)5 技术资料和交付进度 (6)6 技术服务 (7)7 设备验收及贮存 (8)8 设备包装、运输及标志 (8)1 总则1.1 本技术规范书是用于湖北宜昌##有限公司新建厂房项目的单梁起重机，它包括了功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，也未充分引述有关标准和规范的条文，卖方应保证所提供的设备中所涉及的系统材料、公差尺寸及有关机械工业设计制造标准和要求。
1.3 签订合同后，因技术规范标准和规程发生变化，招标方有权以书面形式提出补充要求，具体项目由招、投标双方共同商定。
1.4 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，应按高标准执行。
2 工程概况本工程位于湖北省枝江市工业园区。
2.1 厂址条件设备安装地点湖北省枝江市##有限公司。
2.2 气象条件仙桃市位于湖北省中部、江汉平原腹地。
参照宜昌地区气象资料，参数如下：供暖室外计算温度： -0.5℃冬季通风室外计算温度： 3.5℃冬季空调室外计算温度： -2.4℃冬季空调室外计算相对湿度： 74%夏季空调室外计算干球温度： 34.5℃夏季空调室外计算湿球温度： 28.2℃夏季通风室外计算温度： 31.0℃夏季通风室外计算相对湿度： 70%夏季空调室外计算日平均温度： 31.0℃夏季最多风向及频率： N 19%冬季最多风向及频率： N 26%室外平均风速：夏季3.6m/s 冬季4.4m/s最大冻土深度： 6cm大气压力：冬季1018.7hPa 夏季997.5hPa 极端最高/最低温度： 38.6℃/-15.3℃日平均温度≤5°C的天数：54天。
2.3.2主要技术参数（1）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：31.5米轨道：P38 （车间长度60m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（2）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：19.5米轨道：P38 （车间长度18m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（3）名称：LD-A型电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：19.5米轨道：P38 （车间长度24m）起升速度：8m/min小车运行速度：30m/min大车运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t（4）名称：LB型防暴电动单梁起重机台数：1台额定起重量： 3t使用地点：操纵方式：地操起升高度：9 m跨度：10.5米轨道：P38 （车间长度18m）起升电动机型号：（防爆）起升速度：8m/min小车运行电动机：（防爆）运行速度：30m/min大车运行电动机：（防爆）运行速度：30m/min防护等级：IP65绝缘等级：F产品总重：t3 技术要求3.1设备性能要求“啃轨”现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动单梁起重机招标文件编制日期：二0一三年十二月第一章投标须知一、招标原则：本次招标遵循公开、公平、公正和诚实信用的原则，在保护采购人合法权益的前提下，择优选择供应商。
二、招标人信息1、招标单位: 山东长志泵业有限公司2、项目概况：冶金电动单梁桥式起重机及电动单梁桥式起重机3、项目地点：山东长志泵业有限公司4、招标内容：山东长志泵业有限公司10台套，东营长志泵业分公司6台套，辽宁长志泵业分公司10台套。
三、招标时间安排：1、招标时间：2014年1月2日上午09：002、招标地点：山东长志泵业有限公司（淄博市临淄区金山镇南沣路左庄村北）四、投标保证金缴纳1、本次招标保证金为人民币叁万元整，现金方式缴纳，其他方式不予认可。
2、投标人在2014年1月2日上午09:00前将投标保证金交至山东长志泵业有限公司财务，不按时缴纳保证金的，视为自动放弃本次竞标活动。
3、投标人在2014年1月2日上午09:00前将相关资质材料交至山东长志泵业有限公司进行资质初审，不按时提交相关资质材料的，视为自动放弃本次竞标活动。
4、中标单位无故放弃中标，或在合同履行期违背合同，或单方中止合同，招标单位将拒退保证金。
中标企业的保证金在履行完合同后无息退还。
5、未中标单位的保证金于招标结束后当日或1个工作日内无息退还。
五、其它投标单位应认真阅读招标文件所有内容，必须确认本招标文件所有条款，提交有效证书、证件，不符合文件要求的标书将被取消投标资格。
第二章投标文件说明一、投标时所提交的资信证明文件1、证件文件：以下文件有原件的均须提供原件及复印件（复印件一份须加盖公章和标书一起装订）（1）企业法人营业执照（2）税务登记证（3）组织机构代码证（4）材料（设备）生产许可证、产品合格证、产品样本、说明书、3C认证证书等相关资料。
（5）销售代理商，需提供授权经销证书或生产厂家出具的销售代理委托书及复印件或与生产厂家签订的箱式变压器直销合同原件及复印件等证明材料。
（6）如投标人不是本公司法人代表，须持本人身份证和有法人代表签字的《法人代表授权书》并加盖公章。
（7）各种获奖证书和荣誉证书。
（8）企业或公司简介、经营业绩和近期主要用户名单，包括单位名称、产品型号、联系人、电话，近两年来类似项目的主要业绩。
（9）投标保证金缴纳证明。
（10）其它能证明公司资信水平、企业资质的文件或证书等。
二、报价文件包括以下内容1、投标企业信誉承诺2、企业简介3、报价表（加盖公章有效）、设备配套厂家明细表，设备技术参数表4、资质文件复印件(加盖公章)5、确保供货时间、质量的措施，售后服务等其他承诺及优惠条件。
6、供应商认为有必要提交的建议、说明及其它资料。
三、报价文件制作要求及提交时间1、报价文件按本章第二项的内容及顺序，用A4纸装订成册。
2、投标人对报价文件密封并加盖企业公章3、报价文件一式三份，正本壹份，副本二份，投标时现场提交。
四、有下列情况之一者，报价文件作废1、违反有关法律、法规、规章规定的。
2、未按要求提供必须的资格证明文件的。
3、提供虚假资料的。
4、与采购人及其他供应商恶意串通的。
5、向采购人、评标小组成员行贿或提供不正当利益的。
第三章选择确定供应商的程序一、根据本次采购项目的特点，按以下方式确定供应商。
1、招标小组：组长：，成员：。
2、资信审核：由招标小组成员一起进行资格审查，初步确定合格的供应商。
3、招标小组所有成员集中与单一合格供应商分别进行谈判。
4、确定成交供应商：最终报价结束后，招标小组对谈判结果、合格供应商的最终报价文件、谈判过程中的承诺及谈判前考察情况以及资质审核情况等进行综合评审，招标小组按照供应商的先后排名，择优选择确定供应商。
辽宁长志泵业分公司跨度吨数台数24米一跨10吨（冶金）1台5吨1台21米1跨5吨（冶金）1台5吨1台21米3跨5吨6台道轨840米共10台备注24米跨冶金吊另多采购一个3吨的电动葫芦山东长志泵业有限公司20米10吨2台5吨7台道轨1000米共9台东营长志泵业分公司22.5米10吨1台22.5 米5吨1台18.5米5吨2台13.5米5吨2台道轨192米共6台配置明细按照大起图纸生产采用30特工字钢钢板厚度：6.0南京江陵总厂（软启动电机）广东韶关铸造总厂钩头大小车行走轮ZG50SIMn减速机齿轮20crmnNh洛阳轴承总厂轴承正泰电器集团大连第二油漆厂磁漆鞍钢本钢钢材（Q235B）采用焊接第五章起重机设计、制造、安装及验收执行标准1)《起重机设计规范》GB3811-20082)《起重机械安全规程》GB6067-20103)《起重机电控设备》JB/T4315-19974)《起重机试验规范和程序》GB5905-19865)《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-19886)《起重机电气装置施工及验收规范》GB50256-19967)《起重设备安装工程施工及验收规范》GB50278-20108)《机电产品包装通用技术条件》GB/T13384-2008执行标准原则所有使用标准均要求采用最新版,当不同的标准有不同的要求时，采用有利于保证质量性能的较高要求的标准，当上述文件发生矛盾时，以严格者执行。
第六章主要技术要求一、冶金电动单梁桥式起重机1、机械部分技术说明1）、起重机电气设备应有接地装置。
2）、起重机主梁加装隔热层，以免高温情况下起重机变形扭曲。
3）、电动葫芦采用机械制动及电机制动两套制动方式，底部加装隔热层。
4）、吊钩滑轮加装隔热层，钢丝绳为全钢芯。
1.1材料1）.主要承载构件如主梁、端梁、电动葫芦按以上标准规定制造。
采用GB700-88标准中Q235B钢材，焊接工艺和焊缝的检查严格遵守相应的规范和标准并对重要焊缝进行X射线拍片和超声波无损探伤，钢材表面进行除锈处理，钢板表面的除锈达到GB8923标准中的Sa2.5级。
型钢为St3级并涂预处理底漆，底漆厚度25～35um，漆膜总厚度75-105um。
漆膜附着力符合GB9286规定的一级质量要求。
2）.车轮处理硬度：踏面和轮缘内侧面硬度（HB）≥300～380。
深度20mm处，硬度（HB）≥260，车轮的踏面和轮缘内侧面上无缺陷。
1.2金属结构1）.主梁为箱型梁结构，具有良好的钢度（满载垂直静挠度小于S/900）和强度，主梁的自振频率为不小于2Hz。
起重机主梁肢体焊接，大车运行机构电气设备均设置在桥架上。
2）.端梁为箱型梁，端梁连接采用精制高强度螺栓连接。
3）.各构件的分离状态均设有吊耳或吊装孔，为构件安装运输提供了方便。
4）.焊接、焊缝坡口符合GB985和GB986标准的规定，焊缝外部检查没有目视可见的明显缺陷，主梁受力区的翼缘板、腹板的对接焊缝的X射线探伤不低于GB3323标准中规定的Ⅱ级，超声波探伤不低于JB1152中规定的Ⅰ级。
5）.主梁具有上拱度，跨中的上拱度控制在1S/1000～1.4S/1000，最大上拱度控制在跨中S/1000的范围内。
6）.所有联接孔均为机加工孔。
1.3各机构1.3.1起升机构1）.起升机构主要由锥形转子三相异步电动机、联轴器、传动轴、减速器、卷筒等部件构成。
2）.电动机为起重用ZD型锥形转子三相异步电动机，额定电压380V额定功率50Hz，绝缘等级为H级。
3）.减速机采用电动葫芦专用减速机。
4）.电动葫芦的卷筒采用铸造卷筒或无缝钢管制卷筒，钢丝绳偏角<3.5°，卷筒两端设有大于两圈的安全圈和三圈固定圈，压板和螺栓牢固可靠。
5）.钢丝绳为起重机专用6*37+1型钢丝绳，其结构密实，强度高，寿命长，满足起重机正常需要。
1.3.2小车运行机构1）.小车运行机构主要由锥形转子三相异步电动机、减速器、车轮组等组成。
2）.电动机为起重用ZDY型防爆锥形转子三相异步电动机，额定电压380V额定功率50Hz，绝缘等级为H级。
3）.减速机采用起重专用减速机。
4）.车轮缘为单轮缘。
1.3.3大车运行机构1）.大车运行机构为两边驱动，机构主要由锥形转子三相异步电动机、减速器、车轮组等部件组成。
2）.电动机为起重专用ZDY型锥形转子三相异步电动机，额定电压380V额定功率50Hz，绝缘等级为H级。
3）.减速机采用起重专用减速装置。
4）.车轮缘为双轮缘。
5）.采用聚氨酯缓冲器。
2、电气部分技术说明2.1起重机的电源采用三相四线制，交流380V供电，电源从大车侧由电缆线从总电源入口的断路器上引入。
2.2起升限位保护:起升机构设置上升限位开关,可保证吊具上升到极限位置时,能够自动切断起升机构电源。
2.3行程限位保护:起重机的大、小车运行机构，一般在两端设有行程限位开关，作为行程限位保护。
2.4大、小车供电形式大车、供电采用安全滑触线。
小车、供电采用工字钢悬挂软电缆的方式供电，利用电缆滑车进行拖动。
2.5起重机的金属结构及所有电气设备的金属外壳、管槽、电缆金属外皮的低压侧均应有可靠的接地，检修时应保证接地良好。
2.6起重机的金属结构必须有可靠的接地保护,在轨道上工作的起重机,一般可通过车轮和轨道接地。
2.7接地线连接宜用焊接法连接。
2.8起重机轨道的接地电阻,以及起重机上任何一点的接地电阻均不得大于4Ω。
第七章检验和试验7.1 出厂前验收1）买方对起重机各部件设备的检查、验收均按《起重机械安全规程》执行。
2）起重机在工厂制造期间，应有当地技术质量监督局对该设备进行驻厂监检，竣工检验合格后颁发监检证书项目化学成份机械性能X射线尺寸检查外观检查起重机桥架V V V V V起重机小车V V V V4）产品检验：在产品制造过程中，卖方需严格按质量控制程序进行质量控制，每一道工序均按制造、检验和测试计划进行检验，并形成书面材料--《产品质量验收单》。
买方代表可根据需要，派检验人员到卖方生产车间进行产品质量的监督检验，如果不派人员到生产现场，以卖方提供的质量验收单为准。
7.2出厂后验收：货到现场安装调试完成后，当地技术质量监督局及双方分别派人员到现场共同进行检验、验收，至少包括；1）空载试验各种安全装置工作可靠有效; 各机构运转正常、制动可靠；操纵系统、电气控制系统工作正常、运行机构沿轨道全长行走无啃轨现象。
2）额定载荷试验小车停于大梁中间, 起吊额定载荷、测量大梁挠度值不大于S/700（S为跨度）；试验后检查起吊设施不应有裂纹、联接松动、构件损坏等影响起重机性能和安全的缺陷。
3）静载试验逐渐加载至1.25倍额定载荷,离地100-200mm高处，悬空不少于10分钟，卸载后检查是否有永久变形，重复三次不得再有永久变形。
4）动载试验起吊1.1倍的额定载荷，按照工作循环和电动机的接电持续率进行起升、制动、运行的单独联动试验。
试验后起重机的结构和机构不应损坏，联接无松动。
5）卖方负责检验行走轨道的尺寸和位置等参数，确保其满足使用要求；8.3产品通过买方测试并不意味着其无需满足规定使用要求，卖方也不可籍任何检验推卸其应履行的合同保证义务；第八章涂漆、包装运输及交货状态1、所有设备和钢构件必须表面喷砂除锈达到sa2 1/2后按两底两面涂漆，保证使用三年。
