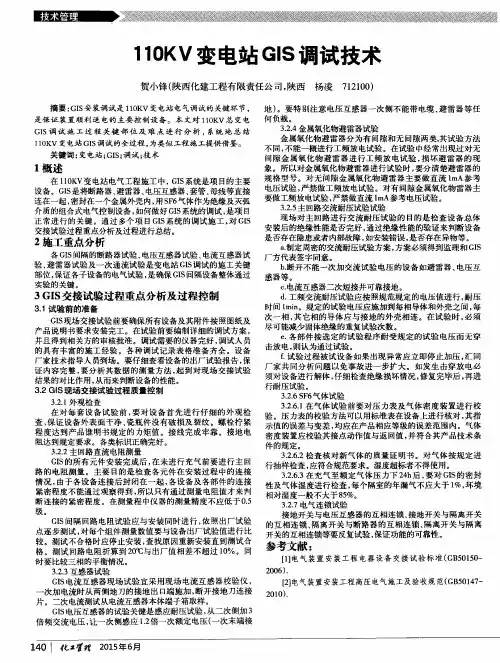

110KV变电站GIS调试技术
贺小锋 （ 陕西化建工程有限责任公司， 陕西
摘要： Ｇ Ｉ Ｓ 安 装调 试是 １ Ｉ Ｏ Ｋ Ｖ变电站 电 气调试 的关键环 节 ， 是保 证 装置 顺利 送 电的主要 控 制设备 。本文 对 １ １ ０ Ｋ Ｖ总 变 电 ＧＩ ｓ调 试 施 工 过 程 关键 部 位 及 难 点进 行 分 析 ， 系统 地 总 结
１ １ ０ Ｋ Ｖ变 电站 Ｇ Ｉ Ｓ 调试 的全过程 ， 为 类 似 工程 施 工 提 供 借 鉴 。 变电站 ； ＧＩ Ｓ ； 调试 ； 技术
１概述
在１ １ ０ Ｋ Ｖ变 电站 电气 工程 施 工 中 ， Ｇ Ｉ Ｓ 系统是 项 目的主要 设 备 。Ｇ Ｉ Ｓ 是将 断路 器、 避 雷器 、 电压互 感器 、 套管 、 母线 等直接 连在 一起 ， 密封在一 个金属外 壳内 ， 用Ｓ Ｆ ６ 气体作为绝缘 及灭弧 介 质的组合式 电气控 制设备 ， 如何做好 Ｇ Ｉ Ｓ 系统 的调 试 ， 是项 目 正 常进 行 的关 键 。通过 多个项 目Ｇ Ｉ Ｓ 系统 的调 试 施工 ， 对Ｇ Ｉ Ｓ 交接试验过程 重点分析 及过 程进行总结 。
２施 工重点分析
各Ｇ Ｉ Ｓ间隔的断路 器试 验 、 电压互 感器试验 、 电流 互感器试 验、 避雷 器试验 及一 次通流 试验 是变 电站 Ｇ Ｉ Ｓ 调试 的施 工关键 部位 ， 保 证各子 设备的 电气试 验 ， 是确保 Ｇ Ｉ Ｓ 间隔设备 整体通过 实验的关键 。
３ ＧＩ Ｓ 交接试验过程重点分析及过程控制
３ ． ２ ． １ 外观检 查 在 对 每 套设 备 试验 前 ， 要 对 设备 首 先 进行 仔 细 的外 观 检 查， 保 证设 备 外表面 干净 、 瓷瓶 件没 有破 损 及裂纹 。螺栓拧 紧 程 度达 到产 品谁 明书 规定 的 力矩值 。接 线 完成 牢靠 。接 地 电 阻达 到规定要 求。各类标识正 确完好 。 ３ ． ２ ． ２主 回路直流 电阻测量 Ｇ Ｉ Ｓ 的所 有元 件安 装完 成后 ， 在未 进行 充 气前要 进行 主 回 路 的 电阻测 量 。主要 目的是检 查 各元件 在安 装过 程 中的 连接 情况 ， 由于 各设备 连接 后封 闭在 一起 ， 各设 备 及各部 件 的连接 紧密程 度不能通 过观 察得到 ， 所 以只有通 过测量 电阻 值才来判 断连接 的紧 密程度 。在测 量程 中仪器 的测量 精度 不应低 于 ０ ． ５ 级。 Ｇ Ｉ Ｓ间隔 回路 电阻试 验应 与安 装 同时进 行 ， 依 照 出厂试 验 点逐 步测试 ， 对 每个组件 测量数 值要 与设备 出厂试验 值进 行比 较 。测试不 合格时应 停止安 装 ， 查找 原因重新 安装直 到测试 合 参考文献 ： 格 。测试 回路 电阻折算 到 ２ Ｏ ℃与 出厂值 相差 不超 过 １ ０ ％。同 『 １ ］ 电气装 置 安装 工 程 电器 设备 交接 试 验标 准 （ Ｇ Ｂ ５ ０ １ ５ ０ — 时 要 比较 三相的平衡 情况 。 ２ ０ ０ ６ ） ． ３ ． ２ － ３ 互 感器试验 Ｇ Ｉ Ｓ电流 互感 器现 场试 验宜 采 用现场 电流 互 感器校 验仪 ， 【 ２ 】 电气装置 安装工程 高压 电气施工及 验收规 范（ Ｇ Ｂ ５ ０ １ ４ ７ — 次加 电流时从 两侧地 刀的接地 出 口端 施加 ， 断 开接地 刀连接 ２ ０ １ ０ ） ． 片。二次 电流测 试从 电流 互感器本体端 子箱取样 。 Ｇ Ｉ Ｓ电压互 感器的试验 关键是 感应耐压试 验 ， 从二次侧加 ３ 倍 频交 流电 压 ， 让 一次侧 感应 １ ． ２ 倍一 次额 定电压 （ 一 次末端 接
GIS组合电器技术规格书
总变电所110kV GIS组合电器技术规格书1 总则1.1本规格书的使用范围，仅限于***项目配套的110kV组合电器高压设备订货招标。
它包括总体设计、结构性能、安装和试验等方面的技术要求。
1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规格书技术规范和要求的成熟优质产品。
1.3如果投标方没有以书面形式对本规格书的条文提出异议，则认为投标方提供的设备完全符合本规格书的要求。
如有异议，应以“对规格书的意见和规格书的差异”为标题的专门章节中加以详细描述。
1.4在签订合同之后，招标方保留对本规格书提出补充要求和修改的权利，中标方应允诺予以配合。
如提出修改，具体项目和条件由双方商定。
1.5本规格书所使用的标准以国标和IEC标准为依据，如上述标准与投标方所执行的标准发生矛盾时，按较高标准执行。
2工程概况2.1配置110kV设备的数量：共9个间隔(详见电气主接线图)。
2.2 配置：110kV真空断路器共7台PT及避雷器 2台3.设备规范3.1设备制造满足下列规范和标准:以下标准所包含的条文，通过在规格书中引用而构成规格书的条文，其中所示版本为相应最新版本。
GB311.1～1997 《高压输变电设备绝缘配合》GB/T16927.1～2-1997 《高电压试验技术》GB763-90 《交流高压电器在长期工作时发热》GB7674-1997 《六氟化硫封闭式组合电器》GB2706-89 《交流高压电器动热稳定的试验方法》GB3309-89 《高压开关设备常温下的机械试验》GB/T4473-1996 《交流高压断路器的合成试验》GB/T4474-92 《交流高压断路器的近区故障试验》GB8905-88 《六氟化硫电气设备中气体管理和检测导则》GB11022-89 《高压开关设备通用技术条件》GB11023-89 《高压开关设备六氟化硫气体密封实验方法》GB11604-89 《高压电器设备无线电干扰测试方法》GB12022-89 《工业六氟化硫》GB/T13384-92 《机电产品包装通用技术条件》GB/T13540-92 《高压开关设备抗震性能试验》GB191-90 《包装储运图式标志》ZBK43001-88 《高压六氟化硫断路器通用技术条件》JB5871-1991 《交流高压断路器的线路充电电流开合试验》GB1985 《交流高压隔离开关》JB/T6461-92 《交流高压接地开关开合感应电流试验》JB/T6462-92 《交流高压隔离开关开合母线转换电流试验》GB/T5582-1993 《高压电力设备外绝缘污秽等级》GB11604-89 《高压电器设备无线电干扰测量方法》IEC60517 《高压封闭开关设备和控制设备》其他有关现行标准、规范。
GIS特高频局部放电在线监测装置技术规范书(通用部分)
GIS特高频局部放电在线监测装置技术规范书（通用部分）版本号：2017版V1.0编号：中国南方电网有限责任公司2017年12月本技术规范书对应的专用部分目录目录1.总则 (1)2.工作范围 (2)2.1 工程概况 (2)2.2 范围和界限 (2)2.3 技术文件 (2)3.应遵循的主要标准 (3)4.使用条件 (4)4.1正常工作条件 (4)4.2特殊工作条件 (4)4.3工程条件 (4)5.技术要求 (5)5.1接入安全性要求 (5)5.2装置要求 (5)5.3基本功能要求 (6)5.4监测性能要求 (7)5.5通信功能 (9)5.6绝缘性能 (9)5.7电磁兼容性能 (10)5.8环境适应性能 (11)5.9机械性能 (12)5.10外壳防护性能 (12)5.11连续通电性能 (12)5.12可靠性 (12)5.13装置寿命 (12)5.14结构和外观 (12)6.试验项目及要求 (13)6.1试验环境 (13)6.2接入安全性检查 (13)6.3基本功能检验 (13)6.4监测性能试验 (13)6.5通信及一致性试验 (14)6.6绝缘性能试验 (15)6.7电磁兼容性能试验 (15)6.8环境适应性能试验 (17)6.9机械性能试验 (18)6.10外壳防护性能试验 (19)6.11连续通电试验 (19)6.12结构和外观检查 (19)6.13现场校核试验 (19)7.检验规则 (19)7.1型式试验 (20)7.2出厂试验 (21)7.3送样检测试验 (21)7.4交接试验 (21)7.5运行中试验 (21)8.技术联络、技术培训及售后服务 (21)8.1技术联络 (21)8.2技术培训 (21)8.3售后服务 (21)9.标志、包装、运输、贮存 (22)9.1标志 (22)9.2包装 (23)9.3运输 (23)9.4贮存 (23)附录A 现场校核试验 (24)附录B 在线监测装置数据通信要求 (26)1.总则1.1本技术规范书适用于中国南方电网公司采购的各电压等级GIS（HGIS）局部放电特高频在线监测装置，它提出了该类装置的功能设计、结构、性能、软、硬件、安装和试验等方面的技术要求。

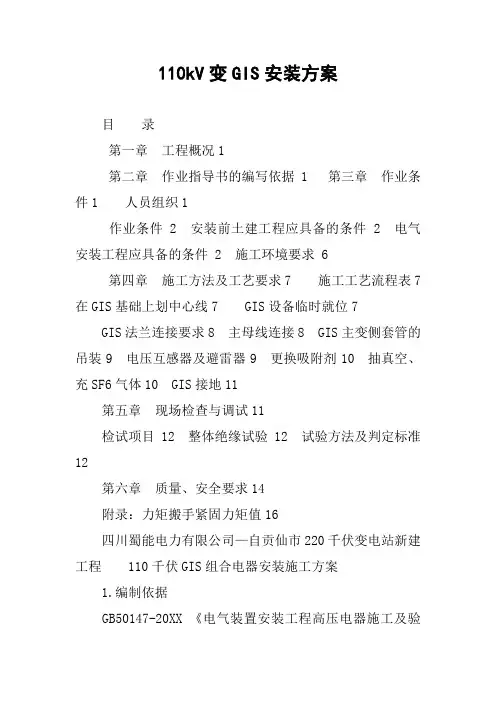

110kV变GIS安装方案
110kV变GIS安装方案目录第一章工程概况1第二章作业指导书的编写依据1 第三章作业条件1 人员组织1作业条件 2 安装前土建工程应具备的条件 2 电气安装工程应具备的条件 2 施工环境要求 6第四章施工方法及工艺要求7 施工工艺流程表7 在GIS基础上划中心线7 GIS设备临时就位7GIS法兰连接要求8 主母线连接8 GIS主变侧套管的吊装9 电压互感器及避雷器9 更换吸附剂10 抽真空、充SF6气体10 GIS接地11第五章现场检查与调试11检试项目12 整体绝缘试验12 试验方法及判定标准12第六章质量、安全要求14附录：力矩搬手紧固力矩值16四川蜀能电力有限公司—自贡仙市220千伏变电站新建工程110千伏GIS组合电器安装施工方案1.编制依据GB50147-20XX 《电气装置安装工程高压电器施工及验收规范》 GB50150-20XX 《电气装置安装工程电气设备交接试验标准》 GB6067-20XX 《起重机械安全规程》《10千伏～500千伏输变电及配电工程质量验收与评定标准》(20XX版) Q/GDW248-20XX 《输变电工程建设标准强制性条文实施管理规程》 20XX版《工程建设标准强制性条文》 20XX版《国家电网公司输变电工程工艺标准库》 20XX 版《国家电网公司输变电工程施工工艺示范手册》 20XX版《国家电网公司输变电工程典型施工方法》基建质量[20XX]19号《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建[20XX]1432号《国家电网公司优质工程评定办法》基建质量[20XX]322号《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》基建安全[20XX]25号《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》基建安全[20XX]1753号《国家电网公司基建安全管理规定》；国家电网基建[20XX]1758号《国家电网公司电网工程施工安全风险识别、评估及控制办法》；《国家电网公司电力建设安全工作规程》；自贡电力设计院自贡仙市220千伏变电站新建工程配电装置施工图纸；河南平高电气股份有限公司110千伏 GIS安装使用说明书及图纸； 2.术语GIS是气体绝缘全封闭组合电器的英文简称，GIS断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成，这些设备或部件全部封闭在金属接地的外壳中，在其内部充有一定压力的SF6绝缘气体，故也称SF6全封闭组合电器。
110kv电缆及技术规范书
110K V电缆及附件技术规范书本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March110K V电缆及附件技术规范书-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。
它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。
供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。
本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
供方应提供所使用的标准。
本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。
设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

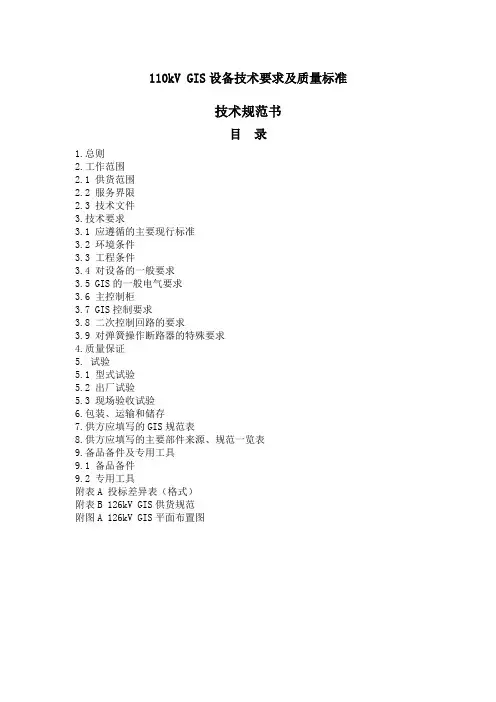

110KV GIS设备技术要求
110kV GIS设备技术要求及质量标准技术规范书目录1.总则2.工作范围2.1 供货范围2.2 服务界限2.3 技术文件3.技术要求3.1 应遵循的主要现行标准3.2 环境条件3.3 工程条件3.4 对设备的一般要求3.5 GIS的一般电气要求3.6 主控制柜3.7 GIS控制要求3.8 二次控制回路的要求3.9 对弹簧操作断路器的特殊要求4.质量保证5. 试验5.1 型式试验5.2 出厂试验5.3 现场验收试验6.包装、运输和储存7.供方应填写的GIS规范表8.供方应填写的主要部件来源、规范一览表9.备品备件及专用工具9.1 备品备件9.2 专用工具附表A 投标差异表（格式）附表B 126kV GIS供货规范附图A 126kV GIS平面布置图1.总则1.1 本技术条件书适用于江苏苏铝铝业有限公司110kV 变电所126kV电压等级GIS，它提出了GIS本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术条件书提出的是最低限度的技术要求。
凡本技术条件书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。
1.3 如果供方没有以书面形式对本技术条件书的条文提出异议，则需方认为供方提供的设备完全符合本技术条件书的要求。
如有异议，不管是多么微小，都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术条件书所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本技术条件书未尽事宜，由买、卖双方协商确定。
1.7 供方在应标本技术条件书中应如实反映应标产品与本技术条件书的技术差异。
如果供方没有提出技术差异，而在执行合同的过程中，需方发现供方提供的产品与其应标技术条件书的条文存在差异，需方有权利要求退货，并将对下一次度的评标工作有不同程度的影响。
110KVGIS安装施工方案
目录1、编制依据2、工程概况3、施工准备4、施工方案5、质量控制点6、检查验收7、安全文明施工8、危害辨识与风险评价110KV GＩＳ安装技术措施１、编制依据:1.1﹑四川合源电力工程设计咨询有限公司设计的施工图Ｂ2０10059Ｓ1.１﹑DL／T 5161.２-2002《电气装置安装工程高压电器施工质量检验》1.２﹑DL/T ５1６1.4-2002《母线装置施工质量检验》１．3﹑ＧBＪ147-90 《电气装置安装工程高压电器施工及验收规范》１.4﹑GＢJ149－９０《电气装置安装工程施工及验收规范》1．5、DＬ5009．1-２00２《电力建设安全工作规程》(变电部分)1.6、(GB50１5０-9１)《电气装置安装工程电气设备交接试验标准》1.7﹑设备厂家(上海思源高压开关有限公司)资料及安装使用说明书2、工程概况:松岗1１0千伏变电站新建工程１10千伏配电装置最终规模为１4回出线3回主变进线；采用双母线双分段接线方式。
本期上19个完整间隔：其中9个出线间隔，4个ＰT间隔,2个母联间隔，2个主变进线,2个母线分段间隔。
6个预留间隔的母线、母线侧隔离开关及检修接地开关、全部主母线按最终规模一次建成。
3、施工准备：3.1、人员的组织及要求:参加本项目的施工人员应具有电工操作证或上岗证,经过专业技术培训和安全三级教育合格后方可上岗。
指挥人员一名，负责指挥、组织、协调施工。
作业人员８~１1人,负责GIＳ安装、检查工作。
电气调试工３人,负责GＩＳ在检查时的调试检测工作。
起重工２人，负责GIＳ吊装工作。
安全员一名,负责ＧIS安装检查的安全工作；质检员一名，负责GIS安装检查的质量检查验收工作;3.2﹑施工所需材料及机具:为了使GIS安装工作能够连续地进行下去,在施工前必须准备好以下主要机械和工器具。
3.3﹑作业条件：3．3.１﹑安装图纸已经过会审,施工技术措施已审批并已交底。
3.3．2﹑与GIS安装有关的土建工程已完工。
110千伏GIS作业指导书
110kVXX变电所六氟化硫封闭式组合电器安装、调试作业指导书审批：审核：复核：编写：XXXXX建设工程有限公司20XX年X月目录一、概述二、安装过程1.安装流程图2.安装前的准备工作3.设备运输4.设备开箱5.基础及地面检测6.设备安装6.1前言6.2 GIS本体安装6.2.1步骤和内容6.2.2安装工艺6.3 电缆终端及空气套管安装6.4 附件安装及二次配线6.5 吸附剂处理6.6 抽真空6.7 充六氟化硫气体7．现场调试三、技术措施四、安全措施五、安装工具和试验设备附表一、概述1. 本作业指导书适用于110千伏山东泰开高压开关有限公司六氟化硫气体封闭式组合电器（以下简称：GIS）的安装、调试。
2. 本作业指导书编写的电气主结线采用线路变压器接线方式。
本期接线方式图如下：3. GIS安装范围为：3.1 GIS装配包括断路器（主变断路器）、隔离开关（主变刀闸，避雷器刀闸）、接地开关（避雷器接地刀闸、线路侧接地刀闸、2主变侧接地刀闸）、快速接地开关（线路地刀）、电流互感器（简称CT）、套管（简称PB）、避雷器（简称LA）、电缆终端（简称CH）、母线、控制盘（简称LCC）、带电显示器（简称VD）等。
3.2 GIS支架、底架、接地线、SF6管路、电缆支架等附件安装测试。
3.3 GIS二次配线及联锁传动试验。
3.4 交接验收。
二、安装过程1.安装流程图2.安装前的准备工作2.1安装GIS设备的场地土建工程、装饰工程（除地砖外）应全部结束。
通风系统、照明系统应具备投运条件。
2.2设备、材料、施工机具和仪器仪表均已齐备，并检验合格。
2.3施工人员应熟悉GIS设备《安装使用说明书》、设计图纸、GIS设备施工记录卡和有关规程（如，GBJ147-1990“电气装置安装工程高压电器施工及验收规范”中“第五章六氟化硫封闭式组合电器”、GB50169-1992“电气装置安装工程接地装置施工及验收规范”中相关条文、《六氟化硫电气设备气体监督细则》、GB50171-1992“电气装置安装工程盘、柜及二次回路结线施工及验收规范”中相关条文等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盛阳金属科技110kV变电站工程 110kVGIS技术规范书
山东正龙设计工程顾问有限公司 2014年 1月 1
1、总则 1.1本规范书提出了盛阳金属科技110kV变电站所需110kV 户内SF6绝缘全封闭组合电器（以下简称GIS）的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书和国家最新标准的优质产品。 1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。 1.4本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。 1.5本技术规范书经双方确认签字后，将作为合同附件，与合同具有同等效力。 2、供货范围 2.1供货范围（1个电缆进线间隔，2个主变架空出线间隔） 进线间隔含：断路器1台；隔离开关3组；检修接地开关3组；快速接地开关2组；CT一组（三相四绕组）；PT 1组（三相）；避雷器1组（三相）；带电显示1组（三相）；母线及电缆终端、汇控箱等。 每一主变间隔含：断路器1台；隔离开关2组；检修接地开关3组； CT一组（三相四绕组）；带电显示1组（三相）；母线及套管、汇控箱等。 具体以提供的主接线图为准，及乙方在投标书中所承诺的供货。 3、技术文件和图纸 3.1所需图纸的交付 3.1.1卖方应提交制造厂的图纸和资料给买方以便确认： 技术协议签订后1周内交付一次图纸，2周内提供二次图纸供设计院确认，设计院反馈意见后1周内提供正式图纸。发送方式为优盘（1：1比例CAD2000图纸）。 （GIS室进深为：墙中心距10.0米） 3.2技术文件 3.2.1最终技术图纸、说明书、试验报告在设备起运前直接寄给有关单位，共6套。 3.2.2说明书包括以下资料 （1） 全部详细的安装资料 （2） 额定值和特性要求 （3） 维护和检验要求 （4） 运行条件 （5） 试验条件 3.2.3提供以下各项试验报告 （1） 例行试验报告 （2） 其它适用的说明和资料 3.2.4文件格式 所有图纸和技术文件均应用中文，并采用国际标准单位。 3、技术要求 3.1应遵守的标准 3.1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。 3.1.2按本规范提供的设备、应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。 IEC 62271-203 《52kV及以上气体绝缘金属封闭电器》（原IEC 60517） IEC 62271-100 《高压交流断路器》（原IEC 60056） 2
IEC 62271-102 《高压交流隔离开关和接地闸刀》（原IEC 60129） GB 1208 《电流互感器》 GB 1207 《电压互感器》 GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》 GB 11032 《交流无间隙金属氧化物避雷器》 GB/T 16927.1～2 《高电压试验技术》 GB 311.1-97 《高压输变电设备的绝缘配合》 GB/T 8905-96 《SF6电气设备中气体管理和检测导则》 GB 7674-97 《72.5kV及以上气体绝缘金属封闭开关设备》 3.2环境条件 3.2.1周围空气温度 最高温度： ＋400C 最低温度： －150C 最大日温差： 25K 3.2.2月平均环境最大相对湿度：90％〔250C〕 3.2.3海拨高度：<1000m 3.2.4地震强度： 水平加速度： 0.25g 垂直加速度： 0.125g 整台设备应能承受上述加速度同时作用，并考虑连接导线的张力和振荡造成的影响，按动态法进行计算和试验，试验方法采用共振、正弦、拍波试验法、激振5次，每次5波，每次间隔2s、安全系数1.67。 3.3型式及电气规范 3.3.1技术参数 3.3.1.1系统标称电压 110kV 3.3.1.2最高工作电压 126kV 3.3.1.3额定电流： 2000A（主母线） 3.3.1.4额定热稳定电流（3s） 40kA 3.3.1.5额定动稳定电流 100kA 3.3.1.6基准绝缘水平 额定雷电冲击耐压（1.2/50us） 对地：650kV〔峰值〕 隔离断口：750kV〔峰值〕 额定工频耐压（50Hz 1min） 对地：275kV〔有效值〕 隔离断口：315kV〔有效值〕 3.3.1.7控制回路工频耐压（50Hz 1min）2kV(有效值) 3.3.1.8安装方式：户内 3.3.1.9电晕水平：在1.1倍额定相电压时，晴天夜晚户外无可见电晕。 3.3.1.10无线电干扰：在1.1倍额定相电压时，无线电干扰电压不超过500uV。 3.3.1.11辅助回路电源 操作控制回路电源均为DC220V，加热/照明回路电源（AC）380/220V。 电机电源均为DC220V。 3.3.1.12 SF6气压(表压) 断路器/其它气室 额定压力（200C时） 0.6Mpa /0.5Mpa 3
报警压力（200C时） 0.55Mpa/0.45Mpa 闭锁压力（200C时） 0.5Mpa 3.3.1.13 气隔内SF6水份含量 安装投运时： 断路器 <150ppm（体积比，20℃） 其他元件 <250ppm（体积比，20℃） 运行时： 断路器 <300ppm（体积比，20℃） 其他元件 <500ppm（体积比，20℃） 3.3.1.14 外壳类型：钢外壳，三相共筒。 3.3.2元件的技术要求 3.3.2.1断路器 断路器要求采用立式布置。 3.3.1.1.1系统标称电压： 110kV 3.3.2.1.2最高工作电压： 126kV 3.3.2.1.3额定频率： 50Hz 3.3.2.1.4额定电流： 2000A 3.3.2.1.5额定开断电流： 40kA 3.3.2.1.6关合电流： 100kA（峰值） 3.3.2.1.7热稳定电流（3s）： 40kA 3.3.2.1.8动稳定电流： 100kA（峰值） 3.3.2.1.9全开断时间： 60≤ ms 分闸时间： 35 ≤ms 3.3.2.1.10 合闸时间： 100 ≤ms 3.3.2.1.11额定操作循环： 分－0.3s-合分-180s-合分 3.3.2.1.12合分金属短接时间： < 60 ms 3.3.2.1.13相间操作不同期时间：合闸≤ 5 ms、分闸≤ 3 ms 3.3.2.1.14每相断口数：1 3.3.2.1.15基准绝缘水平： 雷电冲击耐压（1.2/50us）： 相对地 550kV（峰值） 隔离断口间 650kV（峰值） 工频耐压（50HZ 1min）： 相对地 230kV（有效值） 隔离断口间 300kV（有效值） 3.3.2.1.16短路开断能力 极限通过电流： 100kA(峰值) 首相开断系数： 1.5 额定短路开断电流： 40kA 直流分量： 43% 3.3.2.1.17电寿命和机械寿命 开断100%额定开断电流40kA 20次 开断额定负荷电流2000A 5000次 无需机械调整、检修和更换零部件，可连续三相操作5000次后，所有机械性能仍应在允许范围内。在研制试验中，应按一相进行10000次连续操作。 3.3.2.1.18断路器的操动机构（弹簧操作机构） (1)操作控制回路的电源额定电压：直流220V，分闸线圈应能在70%～110%额定电压下可靠动4
作，合闸线圈能在85%～110%额定电压下可靠动作。 (2)操作机构应保证线路侧断路器应能三相分、合闸以及自动重合闸。 (3)操动机构应能实现远方及就地集中控制和调试时手动操作。 (4)SF6气体系统应设置气压过低的闭锁报警装置。 (5)断路器操动机构应在常温通过合分操作5000次不作任何机构调整。动作特性符合要求的机械稳定性试验。 (6)操作机构应有两个分闸线圈，一个合闸线圈。 (7)操作机构电机电源：DC220V (8)分闸线圈电流：DC220V 2.5A(参考值) 合闸线圈电流：DC220V 2.5A(参考值) (9) 常开接点6对，常闭接点6对（给买方使用）。 3.3.2.1.19噪音水平 配用弹簧操作机构，2m远、1.5m高处噪音水平≤90dB(A)
3.3.2.2电流互感器（CT） 3.3.2.2.1额定值 3.3.2.2.1.1系统标称电压：110kV 3.3.2.2.1.2最高工作电压：126kV 3.3.2.2.2额定电流比： 400-800-1200/5A 5P20/5P20/0.2S/0.5； 30/30/30/30VA 3.3.2.3隔离开关 3.3.2.3.1额定值 系统标称电压：110kV 最高工作电压：126kV 额定电流：2000A 3.3.2.3.2基准绝缘水平（内绝缘） 雷电冲击耐压（1.2/50us） 对 地 550kV（峰值） 断口间 650kV（峰值） 工频耐压（50Hz 1min） 对 地 230kV（有效值） 断口间 300kV（有效值） 3.3.2.3.3额定热稳定电流（3s）： 40kA（有效值） 3.3.2.3.4额定动稳定电流： 100kA（峰值） 3.3.2.3.5分、合能力 在额定电压下能分合电容电流： 100 mA 切环流：恢复电压10V开断电流 1600A 100次 3.3.2.3.6空载连续分合操作5000次不作任何检修 3.3.2.3.7隔离开关采用三相同时操作，分合操作时间 合闸：2.5 s 分闸：2.5 s 3.3.2.3.8操作方式：马达操作；可现场电动、手动和远方电动操作，即应设有就地操作按钮及手力操动装置。手动操作时，电动操作回路应自动闭锁；远方操作和就地应互相自动闭锁。 3.3.2.3.9应装有分、合位置机械指示器，分合位置信号应可引至远方。 3.3.2.3.10操作控制电压：DC220V 3.3.2.3.11操作机构应能防寒、防热、防尘、防锈蚀。 3.3.2.3.12辅助开关的对数：常开4对，常闭4对。
