九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题

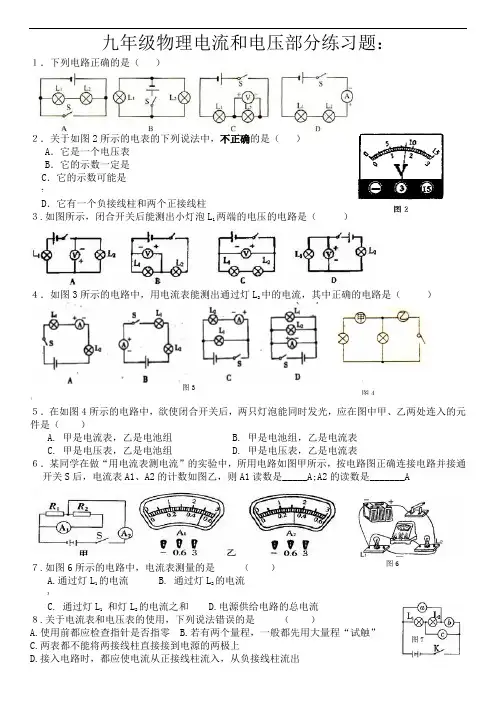

1、下图中电压表测量谁的电压.
2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）
A．图 A B. 图 B C．图 C D．图 D
4、下列各图中测量L1电压的电路，正确的是（）
5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接
方式，两灯的发光情况，电表的测量对象以及是否有短路现象
作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式
是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。电压表V2测量两端的电压。
9、判断
（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通
过的电流。电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。
（3）如图3，电灯L1、L2是联，电流表A测通过的电
流。电压表V1测量两端的电压，电压表V2测量两端的电压。
（4）、如图4，电灯L1、L2、L3是联，电流表A1测量通过
的电流，电流表A2测通过的电流，电流表A3测通过
的电流。
（5）、如图5，电灯L2、L3是联，然后再与L1 联。电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。
