管内穿线和导线连接施工工艺1.技术要求1.1管内穿线要顺畅，导线连接要牢固，导电良好。
1.2不同回路、不同电压等级和交流与直流的导线，不得穿入同一根管内。
1.3截面为2.5 mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。
1.4截面大于2.5 mm2的多股铜芯线的终端，除设备自带插座或端子外，应压接端子后再与设备、器具的端子连接。
1.5截面为1Omm2及以下的单股铜芯线可直接与设备、器具的端子连接。
1.6锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。
1.7压板或其他专用夹板，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。
1.8剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。
1.9电线及电缆穿管规定1.10三相或单相的交流单芯电缆，不得单独穿于钢导管内。
1.11不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同二交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
1.12电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线（箱）的垂直管口穿入电线、电缆后，管口应密封。
2.设备材料2.1各种型号、规格的绝缘导线电气安装工程中使用的导线应是厂家生产的线径、绝缘层符合国家要求的产品，并应有名符其实的产品合格证。
2.2穿线钢丝、棉布、滑石粉、高压绝缘胶布、塑料绝缘带及黑胶布、铝压接管、绝缘螺旋接线钮、焊锡、焊锡膏、铝焊药等。
3.施工常用机具及材料施工常用机具：放线架、克丝钳、剥线钳、电工刀、导线压接钳、螺丝刀、锡焊工具等。
4.作业条件4.1管内穿线应在建筑物的抹灰、粉刷及地面工程结束后进行，在穿线前应将电线保护管内的积水及杂物清理干净。
4.2配线工程施工前，建筑工程应符合下列要求：4.2.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。

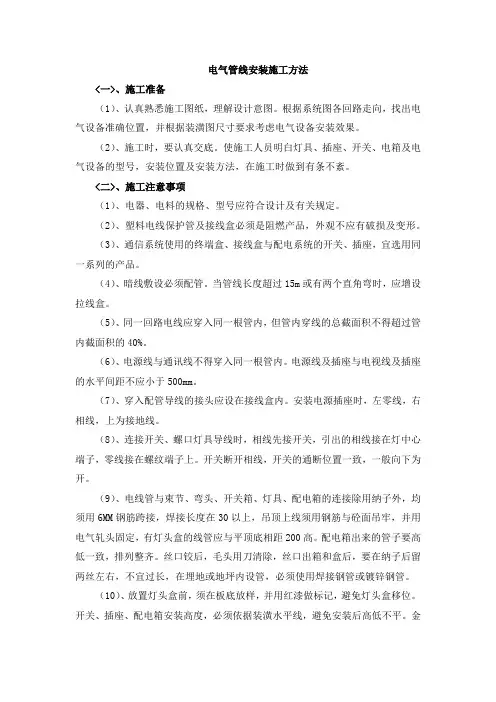

电气管线安装施工方法
电气管线安装施工方法<一>、施工准备（1）、认真熟悉施工图纸，理解设计意图。
根据系统图各回路走向，找出电气设备准确位置，并根据装潢图尺寸要求考虑电气设备安装效果。
（2）、施工时，要认真交底。
使施工人员明白灯具、插座、开关、电箱及电气设备的型号，安装位置及安装方法，在施工时做到有条不紊。
<二>、施工注意事项（1）、电器、电料的规格、型号应符合设计及有关规定。
（2）、塑料电线保护管及接线盒必须是阻燃产品，外观不应有破损及变形。
（3）、通信系统使用的终端盒、接线盒与配电系统的开关、插座，宜选用同一系列的产品。
（4）、暗线敷设必须配管。
当管线长度超过15m或有两个直角弯时，应增设拉线盒。
（5）、同一回路电线应穿入同一根管内，但管内穿线的总截面积不得超过管内截面积的40%。
（6）、电源线与通讯线不得穿入同一根管内。
电源线及插座与电视线及插座的水平间距不应小于500mm。
（7）、穿入配管导线的接头应设在接线盒内。
安装电源插座时，左零线，右相线，上为接地线。
（8）、连接开关、螺口灯具导线时，相线先接开关，引出的相线接在灯中心端子，零线接在螺纹端子上。
开关断开相线，开关的通断位置一致，一般向下为开。
（9）、电线管与束节、弯头、开关箱、灯具、配电箱的连接除用纳子外，均须用6MM钢筋跨接，焊接长度在30以上，吊顶上线须用钢筋与砼面吊牢，并用电气轧头固定，有灯头盒的线管应与平顶底相距200高。
配电箱出来的管子要高低一致，排列整齐。
丝口铰后，毛头用刀清除，丝口出箱和盒后，要在纳子后留两丝左右，不宜过长，在埋地或地坪内设管，必须使用焊接钢管或镀锌钢管。
（10）、放置灯头盒前，须在板底放样，并用红漆做标记，避免灯头盒移位。
开关、插座、配电箱安装高度，必须依据装潢水平线，避免安装后高低不平。
金属软管长度在30～40CM左右。
筒灯一律同线头连接，软管处外露电线不超过8CM，其他灯具软管接头必须放置在灯内。
电气工程(灯具、开关面板、插座、配管、穿线)施工方案
电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。
柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。
成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。
框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。
基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。
各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。
电气配管及穿线施工工艺及施工方法
电气配管及穿线施工工艺及施工方法一、总体安排1.动力管线应按审核后的施工图进行施工，综合考虑施工现场的条件和工程特点，结合我司的施工经验、技术力量和机械设备的优势，本工程我们拟采取“紧密配合，全面展开，突出重点，纵横穿插”的立体施工方案。
2.在土建立好模板后按电气平面图标注的灯盒、箱盒、登高挂下点位置进行测量，画线、定位、钻眼，在楼层底板钢筋绑扎好后或剪力墙及柱钢筋完成后，即预埋敷设各系统管道，固定箱盒。
通过伸缩缝的电管须采用软喉接头。
3.模板拆除后立即清理箱盒内杂物，用空气压缩机吹扫检查管路是否畅通。
4.当土建弹好建筑线后，进行管道的镶接工作，随即按系统进行管内穿线。
5.在室内墙面粉刷好以后，安装配电箱、开关插座、灯具等工程量，有吊顶天花部分，密切配合装饰进度安装灯具等器具。
6.按照工程进度向土建提出设备房及机电房的交付安装时间，进行各类高低压配电房、发电机房、机电房的安装。
7.安装结束后按计划要求及时给空调、给排水及其他分包专业供电并配合调试。
二、电气配管施工前，在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等。
电管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，管道与箱盒必须采用配套的元件，塑管连接必须涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸，防止水泥浆及灰渣进入造成堵塞。
暗埋结束后，必须由项目负责人核对，是否有遗漏放错现象，确保无误后填写自检评定表和隐蔽工程验收记录，并清理好现场。
在土建浇灌混凝土时，派人监护配合，以免管路移位及碰坏。
土建脱模后，及时进行检查，发现问题及时处理。
（一）材料要求所有电气管道采用PVC管和热镀锌焊钢管，管材及附件符合BS4568标准要求。
电气安装配管及内穿线施工技术的运用
・ ２ ３・
电气 安装配 鸡西矿 业（ 集团） 有 限责任公 司矸石热 电厂 ， 黑龙 江 鸡西 １ ５ ８ １ ０ ０ ） 摘 要： 建筑行 业随着人们神 火质量要求的提 高而得到 了 巨大的发展 ， 这使 得在建筑工程 中不仅要 对工程结构施 工技 术和质量进行 控制 。 更要对建 筑结构的电气安装进行合理 的设 计和 实施 ， 配管和 内穿线施 工技术是在 建筑电气安装 中比较常见 的实施 手段 ， 对于其具 体技 术的研 究个改进 ， 一 直受到施工人 员的重视 。本文就建筑 电气安装的实施过程 ， 对配管及 内穿线施工技术 的应 用进行 了研 究和 分析 ， 并对其质量控制标 准和施工过程 中应 注意的问题进行 了总结。希望 能够 以此作为施工人 员实际实施 中的参考 ， 为 电气安装技术的革新做 出贡献 ， 从 而进 一步促进人们 生活质量的提 高。 关键词 ： 电气安装 ； 配管 ； 内穿线 管１ ２ Ｉ 、 管子连接处应 作密封处理 ； 电线管路应沿最 近的路线敷设并 埋 人墙或混凝土 内的管子 ， 离表面 的净距离不应小 在现代社会发展的大环 境下 ， 人们对建筑 的质量 已经不仅仅局 尽量减少 弯 曲， ５ ｍｍ； 埋人地下的 电线管路不宜穿过设备 基础 。随墙 （ 砌体 ） 配 限于避风避雨和保 温方面 ， 人们更加注重 的是对生活 品质提升 。可 于 １ 配合土建工程砌墙立 管时 ， 管子外保 护层 不小于 １ ５ ｍ ｍ， 管 口向 以说 ， 从建筑行 业开始发展至今 ， 已经将建 筑的作用体 现的更加 的 管 ： 多元化 ， 及居住 、 娱乐 、 休 闲等功能于一身 ， 各种家用 电器的应用使 上者应封好 ， 以防水泥砂浆或其它杂物堵塞管子 。 ３ ． ２明管敷设 得居家环境更加优 良 此时 ， 建立在建筑结构本身质量优质 的基础 上， 配 电技术也需要进行发展 ， 以跟随时代发展的步伐 。 在建筑工程 明管敷 设工艺 与暗管敷设工艺相 同处参见 暗管敷设 的施工 方 的建设过程 中 ，采用配管 和内穿线技术进行 配电施工是 非常常见 法 。管弯 、 支架 、 吊架预制加工 ： 明配管或埋砖墙 内配管弯曲半 径不 的， 这 种方法操作 简便 、 安全性高 ， 而且影响建筑整体 的美观 ， 对于 小于管外径 ６倍 。埋人混凝土 的配管弯 曲半径 不小于管外径 的 １ ０ 追求 高品质生活的现代人来说 ， 是一项非常有利 的技术 。但是其施 倍 。 虽设计图 中对支吊架 的规格无 明确规定 ， 但不得小于以下规格 ： ０×３ ｍｍ； 角钢支架 ２ ５ ×２ ５ ×３ ｍｍ。 工技 术的准备 和实施质量 ，却影 响着建筑 配电系统 的应 用效 果 ， 如 扁铁支架 ３ 不能保证施 工技术 的科学性 以及施工操作 高质量 ， 必然影 响人们 的 ３ ． ３管内穿线 放线 ： 放线前应根据设计图对导线的规格 、 型号进行 核对 ， 放线 正常工作 和生活。 时导线应置于放线架或放线车上 ，不能将导线在地上随意拖拉 ， 更 ２ 准 备 工 作 施 工质量 的保 证要求对施工过程 中 的每一个 环节进行 有效 的 不能野蛮使力 ， 以防损坏绝缘层或拉断线芯 。断线 ： 剪断导线时 ， 导 接线盒 、 开关盒 、 插销盒及灯头 质量控制 ，但是在施工进行前 的施工准备工作也是不可 缺少 的 ， 优 线的预留长度按 以下情况予 以考虑 ： ５ ｃ ｍ；配 电箱 内导线 的预 留长度为配 电箱 质 的施工 准备 工作 能够大大提升施工操作 的效率 ， 降低施工工期及 盒 内导线的预 留长度为 １ 施工成本 ， 保障施工质量的稳定及施工过程 中的安全性 。在建筑 电 箱体周长的 １ ／ ２ ； 干线在分支处 ， 可不剪断导线而直接作分支接头 。 ４ 应 注 意 的 质 量 问 题 气安装施工前 ，因对施工材料 以及相关 的作业条件进行 细致 准备 。 电气线路 的敷设和安装与人们 日常的生活息息相关 ，因此 ， 在 下 面本文将对 这两方面进行分别论述 。 电气配管和内穿线施工 中，施工人员应对一些问题进行重点关注 ， ２ ． １ 材料要求 施工材料是手工做成 中主要应用 的物料 ， 这也使得其质量直接 这些问题对工程施 工质量 的影响非常 巨大 ，如不能做好 质量 的控 很 可能造成对管线及墙体 的伤害 ， 甚 至在 日常 的使用 中出现事 影 响着施工技术优 势 的发乎与工程 的施 工质量 。在建筑 电气 安装 制 ， 造成难 以想象的危 害。下 面本文对点安装施工 中应注意 的质量 中， 对其施工材料选择具有具体严格 的要 求 ： 镀锌钢管壁厚均匀 ， 焊 故 ， 缝均匀 ， 无劈开 、 砂 眼、 棱刺 和凹扁现象 ， 管箍 、 锁紧螺母 、 护 口、 接线 问题进行 简要 的分析 ， 主要包含 以下几个方面 ： ４ ． １ 保护层 ＜１ ５ ｍｍ管路有外露现象 ， 应将管槽深度剔 到 １ ． ５倍 盒、 开关盒 、 灯 头盒 、 面板、 膨胀 螺栓 、 塑料胀塞等均应符合 要求 ， 并 有合格证 。 管外径的深度 ， 并将 管子 固定好后用水泥砂浆保护并抹平灰层。 ２ ． ２ 作业 条件 ４ ． ２稳埋盒 、 箱有歪斜 ； 暗盒 、 箱有 凹进 、 凸 出墙 面现象 ： 盒、 箱破 作业条件需要依据具体工程施工质量要求 ， 在前期管道敷设 需 口； 座标超出允许偏差值 。 暗箱贴脸与墙面缝 隙预 留好 ； 用水泥砂浆 要合理配合土建施工 ， 其它则在工程抹灰之后进行 。 将盒箱底部 四周填实抹平 ， 盒子收 口平整 。 ３ 电气 配管及 内穿线施工工艺 ４ ． ３由于墙厚度较薄 ， 箱体厚度 与墙厚度 相差无几 ， 箱底处抹灰 建筑 中电气安装施 工技 术的实施对其施 工后 的应 用效果影 响 开裂 ， 在箱底处加金属 网固定后 ， 再抹灰找平齐。 结束 语 重大 ， 采用 电气配管及 内穿线施工技术进行建筑 电气安装 时 ， 也 应 对其施工技术及是施工方案进行科学制定 ， 以保证 施工质量及施 工 现代建筑行业 的发展水平逐渐替身 ， 是人们追求 生活品质的要 也是社会发展 的必然趋势 ， 在建筑工程 的建设 中 ， 建筑电气的安 效果的优质。需要注意的是 ， 在施工过程 中对施工人员 的经验 和专 求 ， 业性要求较高 ，并需要 其能够严 格按 照施 工的质量标准进行实施 。 装施工质量不经影Ⅱ 建筑 电气 的应用效果 ， 更关系到人们人 日常 下面本文舰队建筑 电气配管及内穿线施工工艺进行详细的分析 ， 主 生活 中的安全使用 ， 如过操作不当可能给人们的生命 和健康造成严 要包含以下几个方面 ： 重 的威胁 ， 这是在建筑工程施工红绝对不允许存在的。通过文中的 主要施工方法和技术措施 ： 研究可 以知道 ， 电气安装配管及 内穿线施工技术包含暗管敷设和明 相对于施工准备的研究 ， 施工方法 和措施对施工人员 的具体操 管敷设 ， 这一定 的条件下 ， 只能使用其 中一种方法 ， 但是在通常情况 作更 加重要。 在配管施工 中可采取 暗管敷 、 明管敷设两种方法 ， 这 两 下 ， 对 两种方法 的选择是施 工人 员应 注意的问题 。对两种方法进 行 种方法的特点据定 了其施工标准 的差异。 暗管敷设指的是将线路管 选择需要对实际的施工环境和建筑结构格局进行详细分析 ， 从而施 埋在墙体 和地面之 内 ， 相反 ， 明管敷设指 的就 是在墙体外进 行管道 工 电气安装方案更具有科学性和实用性 。 参 考 文 献 的设 置。 这两种方式各有优点 ， 也 同样存在着各 自的不足 ， 同时两种 方法需要在配电施 工时同时进行 ， 以满足不 同电气 和格局对 电路 的 ［ １ ］ ｍ巍 ． 住宅小区电气配管施 工￣Ｎ ＿ ｅ ｑ 若干思考［ Ｊ 】 ． 中小企业管理与 需要 ， 但是总体来说 ， 暗管敷设要 比明管敷设管道应用普遍 。 科技ｆ 下 旬刊） ， ２ ０ １ ０ （ ３ ） ． ３ ． １暗管敷设 暗管敷设 的基本要求 为 ：敷设 于多尘 和潮湿场所 的电线 管路 、
