压力容器A、B、C和D类焊缝的定义
压力容器焊接知识 2
焊缝成型焊缝成型系数是对焊缝截面形状的考核，指熔焊时，在单道焊缝横截面上焊缝宽度（B）与焊缝计算厚度（H）的比值（φ=B/H）；焊缝系数是指对应焊接接头强度与母材强度之比值。
用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。
压力容器分类压力容器分A、B、C、D四个级别。
A级又分：超高压容器、高压容器（A1）、第三类低、中压容器（A2）、球形储罐现场组焊或球壳板制造（A3）、非金属压力容器（A4）、医用氧舱（A5）；B又分：无缝气瓶（B1）、焊接气瓶（B2）、特种气瓶（B3）；C级又分铁路罐车（C1）、汽车罐车或长管拖车（C2）、罐式集装箱（C3）；D级又分：第一类压力容器（D1）、第二类低、中压容器（D2）。
压力容器焊缝的分类产品试板有关规定1. 总则本规定适用于碳素钢、低合金钢、不锈钢制Ⅰ、Ⅱ、Ⅲ类压力容器。
2. 凡符合以下条件之一者，A类的圆筒纵向焊接接头，应按每台容器制造产品焊接试板。
2.1 钢板厚度δs＞20mm的15MnVR；2.2 钢板材料的标准抗拉强度下限值σb＞540MPa；2.3 Cr-Mo低合金钢；2.4 当设计温度小于-10℃时，钢板厚度δs＞12mm的20R；钢材厚度δs＞20mm 的16MnR；2.5 当设计温度小于0℃，大于等于-10℃时，钢材厚度δs＞25mm的20R；钢材厚度δs＞38mm的16MnR；2.6 制作容器的钢板凡需热处理以达到设计要求的材料力学性能指标者；2.7 设计图样上或用户要求按台制作产品焊接试板的压力容器；2.8 异种钢（不同组别）焊接的压力容器；2.9 图样上注明盛装毒性为极度危害或高度危害介质的容器。
3. 除第2条之外的压力容器，如果能提供连续30台（同一台产品使用不同牌号材料的，或使用不同焊接工艺评定的，或使用不同的热处理规范的，可按两台产品对待）同牌号材料、同焊接工艺（焊接重要因素和补加重要因素不超过评定合格范围，下同）、同热处理规范的产品焊接试板测试数据（焊接试板试件和检验报告应存档备查），证明焊接质量稳定，由质保工程师批准，可以批代台制作产品焊接试板，具体规定如下：3.1 以同钢号、同焊接工艺、同热处理规范的产品组批，连续生产（生产间断不超过半年）每批不超过10台，从中抽一台产品制作产品焊接试板。
压力容器C、D类焊缝施焊方法浅谈
压力容器C、D类焊缝施焊方法浅谈[摘要]：压力容器类设备焊接的焊缝根据焊接位置和所起作用的不同，分为a、b、c、d四类。
其中尤以法兰与筒体、法兰与连接接管等处的焊缝即c、d类焊缝最为不规则，而且其所起的作用也最为重要。
因此，对这一类型焊缝的施焊过程和方法要有更深入认识。
本文正是基于此对c、d类焊缝的接头形式和正确施工方法进行论述，希望能对焊接工人在压力容器类焊接中起到一定的指导作用，从而提高焊缝焊接质量，提高工作效率。
[关键词]：压力容器、c、d类焊缝、焊接接头、施焊方法、手工焊条电弧焊、全焊透、局部焊透1.前言压力容器是承液压或气压的设备（多受液压），其内部贮存的物质往往是易燃、易爆或有毒的，这些物质一旦泄漏不但会造成生产上的损失，更会使操作者或周边人员中毒，严重时会引起整个容器爆炸，造成不堪设想的后果。
压力容器大都全部采用焊接制作，因此，对容器上焊缝的强度及密封性的要求较高。
[1]压力容器的焊缝一般分为a、b、c、d四类，其中筒体和两端封头处纵横向的焊缝为a、b类，只要焊材选用正确，焊接方法得当，就比较容易施焊并保证焊接接头性能。
但对于法兰与筒体、法兰与连接接管等处的c、d类焊缝，由于焊接位置特殊，焊缝形状多呈马鞍形曲线，而且往往是应力比较集中的部位，很容易产生裂纹、气孔、咬边等焊接缺陷，因此焊工应采用合理焊缝接头和正确的焊接方法。
2.c、d类焊缝焊接方法、设备及焊材的选用目前c、d类焊缝比较常用的焊接方法仍然是手工焊条电弧焊。
手工焊条电弧焊是用手工操作的焊条进行焊接的电弧焊接方法。
手工焊条电弧焊时，在焊条末端和工件之间燃烧的电弧产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯迅速地形成细小的金属熔滴，通过弧柱过度到局部熔化的工件表面，形成熔池，随着电弧以适当的弧长和速度在工件上不断前移，熔池液态金属逐步冷却结晶，形成焊缝。
药皮熔化过程中产生的气体熔渣，不仅使熔池和电弧与周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证了所形成的焊缝的性能。
GB150
GB150-1998《钢制压力容器》一、前言1、简介本标准是原国家质量技术监督局98年3月20日批准，要求98年10月1日实施。
此为GB150-89颁布后第一次修改，GB150-98是我国目前压力容器标准体系中的基础标准，基础标准服务于量大面广的产品，采用共性技术，在行业中处于举足轻重的地位，GB150修改，其他相关标准均需做相应修改。
如：GB151、GB12337、JB4710《钢制塔式容器》、JB4731等。
2、中外有关标准、规范中国：JB/T4735-97《钢制焊接常压容器》GB150-98《钢制压力容器》JB4732-95《钢制压力容器-分析设计标准》美国：ASMEⅧ-1《锅炉压力容器规范》第八卷第1分篇《压力容器常规设计》ASMEⅧ-2《锅炉压力容器规范》第八卷第2分篇《压力容器分析设计》ASMEⅧ-3《锅炉压力容器规范》第八卷第3分篇《压力容器疲劳设计》日本：JIS B8270《压力容器》（基础标准）JIS B8271-8285《压力容器单项标准》英国：BS5500《非直接受火压力容器》德国：AD《压力容器规范》TRB《压力容器技术规程》法国：CODAP《非直接受火压力容器建造规范》3、基本原则GB150参照或等效采用了ASMEⅧ-1、JIS B8270，并体现中国特色，考虑我国的实际情况，如：等效采用——圆度概念附录B 爆轰1000M/S参照采用——焊接接头分类（原为对接、角接、纵缝、环缝）中国特色——焊缝返修次数，不宜超过二次。
二、适应范围1、GB150-1998《钢制压力容器》是钢制压力容器设计、制造、检验与验收的标准。
本标准适用范围如下：1）、设计压力大于等于0.1MPa，小于等于35MPa的钢制压力容器和真空度高于O的钢制压力容器；的设2000mmH22）、设计温度范围根据钢材允许的使用温度确定；3）、管辖范围为容器及与其连为整体的连通受压零部件，即开孔接管与外管道连接的第一道环向接头坡口端面；螺纹连接的第一个螺纹接头；螺栓紧固连接的第一个法兰密封面；管件连接的第一个密封面；接管、人孔、手孔等的承压封头、平盖及其紧固件；非受压元件与受压元件的焊接接头；直接连在容器上的超压泄放装置以及容器上的安全附件。
压力容器压力管道焊接知识
16
手工电弧焊的缺点：
（1）生产效率较低，这是由于使用的焊接电 流上限不高，焊条熔敷速度较低，加之在焊 接过程中需要不断的更换焊条，增加了辅助 时间；
（2）焊条的利用率较低；
（3）焊接质量的好坏受焊工操作水平的影响 很大。
精品课件
17
1.2 埋弧自动焊
埋弧焊的原理是，电弧在一层颗粒状的可熔 焊剂覆盖下燃烧，电弧光不外露，利用电弧 所产生的热量来熔化焊丝、焊剂和母材金属 而形成焊缝的方法。
焊条电弧焊的特点：设备简单、易于维护、 使用灵活方便，可以在室内、室外和高空等 各种位置施焊。对材料的适用性强，碳钢、 低合金钢、耐热钢、低温用钢、不锈钢等都 可以采用焊条电弧焊。
精品课件
6
在锅炉和压力容器等设备制造中，焊 条电弧焊多用于设备内部附件的焊接 和支座、接管与开孔补强等部位的焊 接。对于单件生产的设备，其他焊缝 也采用焊条电弧焊
精品课件
74
3.3 D类接头
在压力容器和锅炉等过程设备中，D类接头主要是 接管与壳体和补强圈与壳体间的连接焊缝，其受 力状况差，且较A、B类接头复杂，在载荷作用下 会产生较大的应力集中。在壁厚较大时，D类接头 的拘束度相当大，故焊接残余应力亦较大，易产 生裂纹之类的缺陷，对于承受交变载荷的压力容 器、低温压力容器、厚壁压力容器和高强钢制压 力容器的不利影响更为显著。一般情况下，开孔 直径越大，对容器安全性的不利影响也越大，而 且接管与壳体的连接结构不同，其不利影响程度 也不同。
27
精品课件
28
精品课件
29
精品课件
30
精品课件
31
通常又称作“TIG”焊，为非熔化极气体保 护焊。以燃烧于非熔化电极（钨棒）与焊件

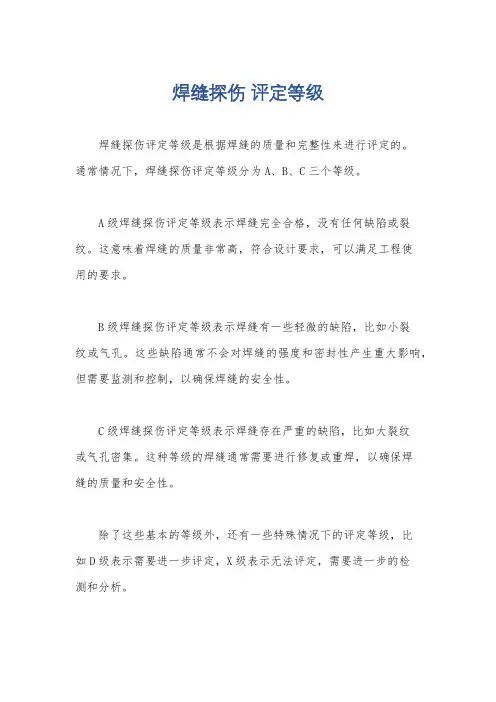

焊缝探伤 评定等级
焊缝探伤评定等级
焊缝探伤评定等级是根据焊缝的质量和完整性来进行评定的。
通常情况下，焊缝探伤评定等级分为A、B、C三个等级。
A级焊缝探伤评定等级表示焊缝完全合格，没有任何缺陷或裂纹。
这意味着焊缝的质量非常高，符合设计要求，可以满足工程使
用的要求。
B级焊缝探伤评定等级表示焊缝有一些轻微的缺陷，比如小裂
纹或气孔。
这些缺陷通常不会对焊缝的强度和密封性产生重大影响，但需要监测和控制，以确保焊缝的安全性。
C级焊缝探伤评定等级表示焊缝存在严重的缺陷，比如大裂纹
或气孔密集。
这种等级的焊缝通常需要进行修复或重焊，以确保焊
缝的质量和安全性。
除了这些基本的等级外，还有一些特殊情况下的评定等级，比
如D级表示需要进一步评定，X级表示无法评定，需要进一步的检
测和分析。
总的来说，焊缝探伤评定等级是根据焊缝的质量和完整性来进行评定的，不同等级代表着不同的焊缝质量和安全性，对于工程建设和设备制造来说，选择合适的等级是非常重要的。
压力容器焊缝规定
（不可消化）多糖
纤维素和纤维素衍生物
羟丙基纤维素 甲基纤维素 阿拉伯木聚糖 半乳聚糖 果胶 β-葡聚糖 抗性淀粉，包括变性淀粉如乙酰化淀粉 抗性麦芽糊精 树胶（瓜尔胶，阿拉伯树胶，胶凝糖，角叉菜聚糖）
聚葡萄糖
糖 醇
常见糖醇可利用碳水化合物转化量
组分 赤藓糖醇 甘露醇 乳糖醇 异麦芽酮糖醇 山梨醇 麦芽糖醇 麦芽糖醇糖浆b 氢化葡萄糖浆 木糖醇 麦芽糖醇糖浆a a普通、中级、高麦芽糖醇糖浆 b高聚合体麦芽糖醇糖浆
备准 物 食 试 受
GI值测定
准备
•前3天饮食 •前1天晚餐避免高纤 •晚上10点后禁食
至少3次独立试食测定
间隔72h
空腹血 •缓慢进入场地，静坐 •间隔5min，抽2次空腹血
进餐
•从第一口开始计时 •5-10min内吃完 •固定水量
抽血
15 min、30 min、45 min、60 min、90 min和120 保证每次试食测定采血时间点的一致性和准确性
设计、组织与管理；以及具有执业资格的医护人员负责现场操作。
择选 者 试 受
– 受试者人数要求: 不少于12人。
健康成年人（年龄在18岁～60岁），男女各半 无对待测食物过敏史和不耐受史。能够维持至少10h的空腹状态。 近3个月内未服用影响糖耐量的营养素补充剂，以及未口服避孕药、乙酰水杨酸、类固醇、蛋白 酶抑制剂和抗精神病药等药物。
内（2 h）血糖应答曲线下面积相比空腹时的增幅除以进食含 等量可利用碳水化合物的参考食物（葡萄糖）后相应的增幅， 以百分数表示。
念概个几清分
• 参考食物 reference food
用于测定食物GI值的基准物质，通常为食品级或 药品级葡萄糖或葡萄糖溶液。
压力容器焊缝编号规则
受压容器焊接接头分类：
A类：圆筒部分（包括接管）和锥壳部分的纵向接头（多层包扎容器层板层纵向接头除外），球形封头与圆筒链接的环向接头
1 编号依据
1.1 按GB150要求进行焊缝编号：
1.2 焊缝分为A 、B 、C 、D 、E 五个类别。
前四类代表受压元件之间类别，最后一个字母代表受压元件与非受压元件之间的类别。
2 职责
所有产品焊缝编号，均由焊接部门编制，并绘制出编码图作产品检验、无损检测以及存档的依据。
3 编号原则
3.1 每台容器的每个焊缝，均应编制号码。
号码只能是唯一的，不能重复出现。
3.2 A 和B 类焊缝中，每个类别焊缝须有字母数字加隔断号，再加数字顺序组成:
为：A1-1、A2-1、A3-1、A4-1、A5-1…… B1-1、B2-1、B3-1、B4-1、B5-1…… 3.3 其他焊缝，采用大流水顺序号码组成：
为：C1、C2、C3、C4、C5……
D1、D2、D3、D4、D5…… E1、E2、E3、E4、E5……
4 编号顺序
4.1 以设计图的左下角为开始位置，顺时针方向旋转编制。
4.2 每个类别号码焊缝，以左视图方向向右侧投影，以正上方12点开始为第一个编码，
见图2，顺时针旋转编制。
作业指导书 文件号 DL-QI-U15 焊缝编号规则
版 号 A 更改次数 0 章节号
15
本章正文 共 2 页第 2 页
图2 编号顺序示意图
4.3 所有类别焊缝编码均由焊接技术部门编制，其他部门照办。
4.4 除了A类和B类按3.1条和3.2条编制以外，其他类别可按实际情况，按唯一流水顺序号进行编制。
压力容器焊接基础知识
4、二氧化碳气体保护焊 A、原理：利用外加CO2气体作为保护介质， 利用自动送进的焊丝作为导电电极的一种电 弧焊方法。C02气体保护焊，二氧化碳气体包 围着电弧和熔池,可以有效地防止空气对熔化 金属的有害作用。但二氧化破与惰性气体不 同, 它本身是氧化性气体,在高温下可以将金 属元素氧化，而且,在电弧高温下,二氧化碳会 分解成一氧化碳和原子态的氧,这些原子态的 氧更易使铁和其它合金元素氧化、烧损,从而 降低了焊缝的合金含量及力学性能。
D、手工电弧焊的焊接位置：手工电弧焊可以 在不同的位置进行操作。熔焊时,焊接接头所 处的空间位置称为焊接位,GB/T3375-94《焊 接术语》中用倾角和转角两个参数来划分不 同的焊接位置。其中平焊位置、立焊位置、 横焊位置、仰焊位置是四种基本焊接位置。 管子环焊缝的焊接位置也有四种基本形式,即 水平转动,垂直固定,水平固定,45°位置。 见下图：
压力容器焊接基础知识
焊接的定义：[根据GB/T3375《焊接术语》] 通过加热或加压，或两者并用，并且用或不用填充 材料，使工件达到结合在一起的方法。 一、焊接的优点 1、节省金属材料、减轻结构重量,且经济效益好。 据统计,焊接结构比胀接结构重量可减轻 15%~20%,比铸件轻30%~40%,比锻件轻30% 。 2、简化了加工与装配工序,生产周期短,生产效率 高。 3、结构强度高,接头密封性好。焊接结构接头密封 性比例接和铸件好得多。因此,焊接的容器能充分 满足高温、高压条件下对强度和密封性的要求。
(5)焊接层数：在中厚钢板手工电弧焊时,应采 用多层焊。对同一厚度的钢材,其它条件不变 时,焊接层数增加,有利于提高焊接接头的塑性 韧性。焊接层数根据实践经验决定,大约是钢 材厚度与焊条直径的比值(取整数)。 B、 手弧焊特点：设备简单；便于操作；适 用于各种位置；可以焊接碳素钢、耐热钢、 不锈钢、有色金属等多种材料。 生产效率低；劳动强度大；对焊工技术要求 高。 C、手弧焊应用：使用最为广泛，几乎用于各 种管道的焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A B 、C 和D 类焊缝的定义。
① 容器圆筒部分的纵向接头（多层包扎容器层板层纵向接头除外），球形封头与圆筒连 接的环向接头，各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头， 均属A 类焊接接头。
② 壳体部分的环向焊缝接头，锥形封头小端与接管连接的接头，长颈法兰与接管连接的 接头，均属B 类焊接接头，但已规定为 A C 、D 类的焊接接头除外。
③ 平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内封头与圆筒 的搭接接头以及多层包扎容器层板层纵向接头，均属 C 类焊接接头。
④ 接管、人孔、凸缘、补强圈等与壳体连接的接头，均属 D 类焊接接头，但已规定为 A 、 B 类的焊接接头除外。
A 类焊缝是压力容器中受力最大的接头，因此一般要求采用双面焊或保证全焊透的单面焊 缝；
B 类焊缝的工作应力一般为 A 类的一半。
除了可采用双面焊的对接焊缝以外， 也可采用带 衬垫的单面焊；
在中低压焊缝中，C 类接头的受力较小，通常采用角焊缝联接。
对于高压容器，盛有剧毒 介质的容器和低温容器应采用全焊透的接头。
D 类焊缝是接管与容器的交叉焊缝。
受力条件较差，且存在较高的应力集中。
在后壁容器 中这种焊缝的拘束度相当大，残余应力亦较大，易产生裂纹等缺陷。
因此在这种容器中 D 类焊缝应采取全焊透的焊接接头。
对于低压容器可采用局部焊透的单面或双面角焊。
钢制压力容器焊接接头的基本形式：
有对接接头、T 形（十字形）接头、角接头和搭接接头。
彻HtJk 中力勒殳的应林
对接接头是最基本的一种接头形式，其强度可以达到与材相同，受力均匀，筒体与圭寸头 等重要部件的连接均采用对接接头。
厚度小时不开坡口，当厚度超过 8mm 是要有坡口。
对接接头
从图5-3可以看到，对接接头中的应力分布比较复杂，焊缝与母材交界处有应力集中现象。
应力集中系数的大小和焊缝的几何尺寸相关，如果通过打磨将余高磨平，应力的分配情况就有明显改善。
实际上，一些重要设备也确实是如此。
以前叫余高为加强高是从受力横断面面积增大角度考虑的。
图5-1焊接接头分类。
