气体消防灭火系统安装-技术交底记录
消防系统安装施工 安全技术交底
消防系统安装施工安全技术交底消防系统安装施工安全技术交底一、消防系统安装的重要性消防系统是建筑物中最重要的安全设备之一，对于保障人们生命财产安全起着至关重要的作用。
安装消防系统能够最大程度地减少火灾事故的发生和蔓延，提供有效的警报和灭火手段，保护人们的生命财产安全。
因此，在进行消防系统安装施工时，必须高度重视安全技术交底，确保施工质量和施工安全。
二、施工前的安全准备1. 基本要求：施工前要进行充分的安全准备工作，制定详细的安装计划，明确施工任务和责任分工。
2. 施工人员：施工人员必须具备一定的从业经验，并经过相关岗位的特殊培训和考试合格，持有相应的证书。
同时，必须具备良好的职业道德和责任心，严格遵守安全操作规程。
3. 施工环境：在施工现场，必须设置显眼的警示标志和安全警戒线，确保周边人员不受到危险。
同时，要保证施工环境整洁，不得存在任何杂物和障碍物。
三、安全技术交底1. 安全操作规程：施工前，必须向施工人员进行详细的安全技术交底，包括消防系统的安装要求、施工流程和安全操作规程等内容。
2. 安全装备使用：施工人员必须正确使用个人防护装备，如安全帽、安全鞋、防护手套等。
同时，还要确保使用的工具、设备和材料符合相关的国家标准，并保持其正常运作状态。
3. 灭火设备熟悉：施工人员需要熟悉各类灭火设备的使用方法和灭火剂的特性，妥善保管和维护好各类灭火设备。
4. 灭火演练：定期组织灭火演练，提高施工人员的应急处置能力和灭火技能，确保能够熟练运用各类灭火装置和器材。
5. 安全意识教育：定期组织安全教育，提高施工人员的安全意识和防火意识，加强对安全事故的预防和应急处理能力的培训。
四、施工中的安全控制1. 施工现场管控：确保施工现场周围没有易燃、易爆物品和杂物，保持施工现场整洁。
设置专人进行监控，禁止非施工人员进入施工区域。
2. 安全操作规程：施工人员必须按照安全操作规程进行施工，严禁违规操作和擅自更改施工方案。
对特殊施工要求和设备要进行专门的培训和指导。
气体灭火系统技术经验交底
（七）灭火系统指示牌安装
1、灭火装置应贴铭牌，铭牌注明灭火剂名称、产品编号、型号规格、设计压力、灭火剂重量、生产厂家等。
2、总控阀/选择阀应标明对应防护区名称、型号规格。
3、灭火系统设备间标示。
4、灭火系统设备间或消防值班室张贴《气体灭火系统操作指南》。
（三）管道的试压
灭火剂输送管道安装完毕后，要进行强度试验和严密性试验，试验时必须采用有效的安全措施；进行气压试验时宜首先采用空气做压力预试验，其试验压力宜为0.2MP，压力预试验合格后方可进行气压强度实验。进行气压强度试验时，应逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级稳压3min，直至达到试验压力10MP。稳压5min检查管道各处，以无变形、无泄漏为合格。再将压力降至管道的工作压力4.2MP，目测管道无明显变形，以发泡剂检查无泄漏为合格。经气压强度试验合格，且在试验后未经拆卸过的管道，可不进行气压严密性试验。

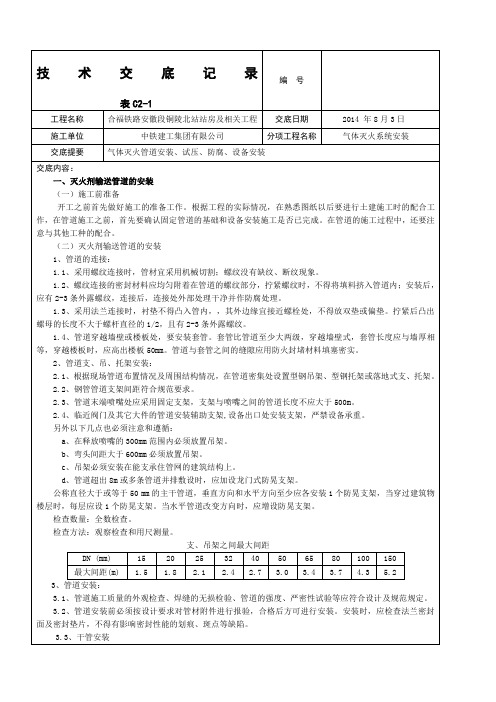

（二）灭火剂输送管道的安装
1、管道的连接：
1.1、采用螺纹连接时，管材宜采用机械切割；螺纹没有缺纹、断纹现象。
1.2、螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后，应有2-3条外露螺纹，连接后，连接处外部处理干净并作防腐处理。
1.3、采用法兰连接时，衬垫不得凸入管内，，其外边缘宜接近螺栓处，不得放双垫或偏垫。拧紧后凸出螺母的长度不大于螺杆直径的1/2，且有2-3条外露螺纹。
（八）气动驱动装置的管道安装应符合下列规定：
1、管道布置应符合设计要求。
2、竖直管道应在其始端和终端设防晃支架或采用管卡固定。
消防安装施工作业安全技术交底记录
消防安装施工作业安全技术交底记录一、工作内容1.施工前准备工作2.安全技术措施交底3.工作操作规范交底4.事故应急处理交底二、施工前准备工作1.检查施工现场是否符合安全要求，确保施工区域清洁、整齐、通风良好，并消除施工区域存在的安全隐患；2.检查施工设备、工具和材料的完好性和可靠性，确保施工过程中不会出现设备故障或材料质量问题；3.确认施工人员的健康状况良好，无酗酒、患病等不适宜从事施工工作的情况。
三、安全技术措施交底1.危险源识别与控制：明确施工过程中可能存在的危险源，并根据危险源的特点采取相应的控制措施，如封闭施工区域、设立警示标志等；2.施工期间必须不间断地设置防护措施，包括临时栏杆、安全网、警示标志等，确保施工人员和周围人员的安全；3.施工人员必须佩戴安全防护用品，如安全帽、防护眼镜、耐刺手套等，防止施工过程中的意外伤害；4.电气安全：在施工现场设置符合要求的电气设备，禁止在潮湿环境下操作电气设备，确保电气设备的绝缘性能正常；5.火灾防护：采取防火措施，如设置灭火器、灭火器数量与灭火设备距离的要求等，为可能发生火灾的区域提供灭火手段。
四、工作操作规范交底1.明确施工顺序，遵循安全操作规程。
禁止违章操作，如越过护栏、超负荷操作等；2.明确施工人员的职责和工作分工，确保每个施工人员都清楚自己的工作内容和责任；3.施工人员必须熟悉使用工具和设备的正确方法，并根据设备说明书进行正确操作；4.在施工现场建立和维护良好的施工秩序，并及时清理施工区域的杂物和垃圾，确保施工现场的整洁。
五、事故应急处理交底1.明确施工现场事故应急处理的流程和责任人，确保在发生事故时能够迅速、有效地进行应急处理；2.施工人员必须熟悉急救常识和操作方法，在事故发生时能够及时施救伤者，保障伤者的生命安全；3.明确事故报告和事故记录的程序和要求，包括报告事故的时间、地点、原因、损失情况等，以便于事故调查和后续处理。
六、总结本次消防安装施工作业安全技术交底记录了施工前准备工作、安全技术措施交底、工作操作规范交底和事故应急处理交底等内容。

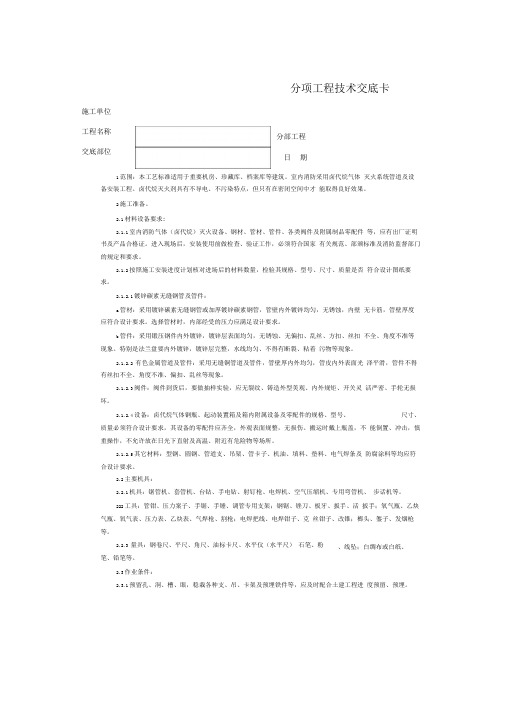

完整版技术交底 北京建工集团 通用 消防气体卤代烷灭火系统管道与设备安装
分项工程技术交底卡施工单位工程名称分部工程交底部位日期1范围：本工艺标准适用于重要机房、珍藏库、档案库等建筑。
室内消防采用卤代烷气体灭火系统管道及设备安装工程。
卤代烷灭火剂具有不导电、不污染特点，但只有在密闭空间中才能取得良好效果。
2施工准备。
2.1材料设备要求:2.1.1室内消防气体（卤代烷）灭火设备、钢材、管材、管件、各类阀件及附属制品零配件等，应有出厂证明书及产品合格证。
进入现场后，安装使用前做检查、验证工作，必须符合国家有关规范、部颁标准及消防监督部门的规定和要求。
2.1.2按照施工安装进度计划核对进场后的材料数量，检验其规格、型号、尺寸、质量是否符合设计图纸要求。
2.1.2.1镀锌碳素无缝钢管及管件：a管材：采用镀锌碳素无缝钢管或加厚镀锌碳素钢管，管壁内外镀锌均匀，无锈蚀，内壁无卡筋，管壁厚度应符合设计要求。
选择管材时，内部经受的压力应满足设计要求。
b管件：采用锻压钢件内外镀锌，镀锌层表面均匀，无锈蚀、无偏扣、乱丝、方扣、丝扣不全、角度不准等现象。
特别是法兰盘要内外镀锌，镀锌层完整，水线均匀、不得有断裂、粘着污物等现象。
2.1.2.2 有色金属管道及管件：采用无缝铜管道及管件，管壁厚内外均匀，管皮内外表面光泽平滑，管件不得有丝扣不全、角度不准、偏扣、乱丝等现象。
2.1.2.3阀件：阀件到货后，要做抽样实验，应无裂纹、铸造外型美观、内外规矩、开关灵活严密、手轮无损坏。
2.1.2.4设备：卤代烷气体钢瓶、起动装置箱及箱内附属设备及零配件的规格、型号、尺寸、质量必须符合设计要求，其设备的零配件应齐全，外观表面规整，无损伤。
搬运时戴上瓶盖，不能倒置、冲击，慎重操作，不允许放在日光下直射及高温、附近有危险物等场所。
2.1.2.5其它材料：型钢、圆钢、管道支、吊架、管卡子、机油、填料、垫料、电气焊条及防腐涂料等均应符合设计要求。
2.2主要机具：2.2.1机具：锯管机、套管机、台钻、手电钻、射钉枪、电焊机、空气压缩机、专用弯管机、步话机等。
消防系统安装安全技术交底模板
一、交底单位：[填写单位名称]二、交底日期：[填写日期]三、交底内容：一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 工程规模：[填写工程规模]4. 施工单位：[填写施工单位]二、消防系统安装安全注意事项1. 施工人员必须熟悉消防系统的设计原理、构造、性能及操作方法，确保施工过程中操作正确、安全。
2. 严格遵守国家相关消防法规、标准和规范，确保消防系统的安装质量。
三、施工前准备1. 施工现场应设置明显的消防警示标志，提醒施工人员注意消防安全。
2. 施工现场应配备足够的消防器材，如灭火器、消防水带、消防水泵等，并确保其处于良好状态。
3. 施工人员应接受消防安全培训，掌握消防器材的使用方法和紧急情况下的应急措施。
四、施工过程安全措施1. 施工现场应设置临时消防水源，确保消防用水充足。
2. 施工过程中，不得随意移动、拆除消防设施，如需拆除，应征得消防部门同意，并做好临时替代措施。
3. 施工现场应保持消防通道畅通，不得堆放杂物，确保消防车辆、人员能够快速通行。
4. 施工过程中，严禁使用明火，如需焊接、切割等操作，应采取相应的消防安全措施。
5. 施工人员应正确佩戴个人防护用品，如安全帽、防护眼镜、防尘口罩等。
五、施工后验收1. 施工完成后，应由消防部门对消防系统进行验收，确保其符合设计要求和安全标准。
2. 验收合格后，方可投入使用。
六、应急处理1. 发生火灾时，施工人员应立即启动应急预案，迅速疏散人员，并报告消防部门。
2. 施工现场应配备足够的灭火器材，确保在火灾发生时能够及时进行灭火。
七、安全培训1. 施工单位应定期对施工人员进行消防安全培训，提高其消防安全意识和应急处置能力。
2. 培训内容应包括消防设施的使用、火灾逃生方法、应急处理措施等。
八、总结为确保消防系统安装施工安全，施工单位应严格按照本交底内容执行，加强施工现场安全管理，确保工程顺利进行。
[签字]施工单位负责人：[签字]监理单位负责人：[签字][日期]。
气体灭火系统技术交底
2.4、临近阀门及其它大件的管道安装辅助支架,设备出口处安装支架，严禁设备承重。
另外以下几点也必须注意和遵循：
a、在释放喷嘴的300mm范围内必须放置吊架。
b、弯头间距大于600mm必须放置吊架。
c、吊架必须安装在能支承住管网的建筑结构上。
（一）报警设备安装
1、报警及控制线管采用镀锌线管。
2、报警回路线采用线型应与图纸相符。
3、气体灭火控制器安装在外墙，安装高度距地面1.5m。
4、声光报警器分别安装在防护区门上方距门框0.1m。
5、放气指示灯安装在防护区外门上方，距门框且安装在门的正中心位置。
6、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上，手自动转换开关距门外，三种设备安装高度底部均距地面1.5m。
4、灭火剂储存容器及容器阀、单向阀、连接管、集流管、选择阀、安全泄放装置、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件的外观质量应符合下列规定：
4.1、系统组件无碰撞变形及其他机械性损伤。
4.2、组件外露非机械加工表面保护涂层完好。
4.3、组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
7、控制模块安装被控设备处。
8、控制器至其它区域管线，施工时根据现场情况连接。
四、系统调试
1、应在验收前进行模拟自动喷气试验。
2、模拟自动喷气试验，应符规范要求。
3、气体能喷入被试验区域内，且能从被试验区域的每个喷嘴喷出。
4、有关控制阀门工作正常。
消防系统安装技术交底
消防系统安装技术交底消防系统安装是一个非常需要注意的工作，必须确保设备正常工作，否则将会给人们的生命和财产造成不可估量的损失。
为此，在进行消防系统安装时，技术交底非常重要，它能够确保项目的顺利进行和安装的质量。
在这篇文章中，我们将详细介绍关于消防系统安装技术交底的内容。
一、概述消防系统安装技术交底是一项非常重要的工作，它是在消防系统安装前进行的一项重要技术交流和培训工作。
在技术交底中，安装人员需要向业主或其他有关方面介绍消防系统的安装方案、设计方案和工作原理，讲解安装中的注意事项和安全细节，并向业主或其他有关方面提供必要的技术培训和指导，以确保消防系统的安全和可靠运行。
二、内容1.安装方案的介绍在技术交底中，需要向业主或其他有关方面介绍详细的消防系统安装方案，包括安装的设备和器材，以及设备的数量和位置。
需要进行模拟演示，以帮助业主或其他有关方面更好地理解安装方案。
此外，还需要介绍有关消防水源和用水设施的方案，以及有关设备的配套和接口设计，以确保设备能够正常工作和相对应地集成。
2.设计方案的介绍在技术交底中，还需要介绍详细的消防系统设计方案，包括系统的逻辑构造、功能配置和性能参数等。
需要从理论和实践的角度介绍系统的各项功能，帮助业主或其他有关方面更全面地了解设备的工作原理和特性。
3.注意事项和安全细节在技术交底中，需要告知业主或其他有关方面安装过程中的一些重要的注意事项和安全细节，以确保安装过程的安全和可靠性。
需要提醒业主或其他有关方面安装过程中的安全防护工作，以及特殊工作场景下的注意事项。
在此基础上，需要解答业主或其他有关方面的疑问和问题，并给予实际的操作示范，以保证业主或其他有关方面的操作符合安全要求。
4.技术培训和指导在技术交底中，需要向业主或其他有关方面提供必要的技术培训和指导，以确保他们能够自行进行消防系统的操作和维护工作。
需要介绍系统的使用方法和注意事项，以及系统的日常维护和保养等方面的工作，以便业主或其他有关方面能够更好地掌握系统的使用和维护技巧，并能够对系统进行必要的调试和排除故障等工作。
消防系统安装施工安全技术交底范文
消防系统安装施工安全技术交底范文消防系统是保障建筑物和人员安全的重要设备，其安装施工涉及众多安全技术，因此，在进行消防系统安装施工之前，必须进行安全技术交底，以确保工作人员的安全。
下面是一份不含分段语句的消防系统安装施工安全技术交底范文，供参考。
尊敬的工作人员：大家好！今天我向大家进行消防系统安装施工安全技术交底，主要介绍消防系统安装施工中的一些重要安全措施和注意事项。
希望大家认真听讲，做好个人防护，确保施工安全。
1. 施工前必须熟悉消防系统的设计图纸和相关技术要求，明确自己的工作内容和责任范围。
2. 在施工现场，必须全面落实“安全第一、预防为主”的原则，严格按照施工安全管理规定进行操作。
做好现场安全巡查，及时发现和排除各类安全隐患。
3. 工作人员必须具备相关的操作技能和相应的培训合格证书，严禁无证上岗。
4. 工作人员必须穿戴好安全防护用品，包括头盔、防护鞋、安全带等，确保施工过程中的个人安全。
工作人员在高空作业时，必须系好安全绳，确保人身安全。
5. 施工现场必须配备灭火设备和逃生通道，以应对突发火灾和其他紧急情况。
工作人员必须熟悉逃生通道的位置和使用方法，做到心中有数，确保自身安全。
6. 消防设备和材料必须符合国家标准和施工要求，严禁使用过期、劣质和不合格的产品。
使用电器设备时，必须确保接地良好，杜绝电火灾的发生。
7. 各类施工机械和设备必须经过专业人员检修，并进行合理布置和固定，以防止因机械故障导致的安全事故。
8. 施工现场必须做好防火安全措施，特别是禁止吸烟、明火作业和乱堆乱放易燃物品。
施工现场应配备灭火器和消防水带，以及其他相应的消防器材，以便及时应对火灾。
9. 施工现场必须保持整洁、清爽，避免垃圾和杂物堆放。
施工人员必须做到文明施工，不得在施工现场吸食毒品、饮酒等行为，以保证施工安全。
10. 施工人员必须严守工作纪律，不得擅离职守，不得私拿施工材料和设备，不得违规操作。
一旦发现违规行为，将严肃处理。
消防设施安装施工技术交底记录
消防设施安装施工技术交底记录1. 项目背景此次施工任务为在XX建筑物上安装消防设施，确保建筑物的消防安全。
2. 目的本交底记录的目的是为了确保所有参与安装工作的人员都清楚了解消防设施的安装施工技术要求和操作步骤，以确保施工过程的顺利进行。
3. 安装施工技术要求在进行消防设施安装时，以下技术要求必须被遵守：- 所有施工人员必须持有相应的资质证书和培训证明，且了解相关的施工规范和标准；- 所有施工设备和工具必须符合安全要求，并由专业人员进行检测和维护；- 安装过程中必须确保消防设施的正确位置和安装角度，避免影响正常使用；- 施工现场必须保持整洁有序，杜绝火源和易燃物质的存在。
4. 操作步骤以下是消防设施安装施工的基本操作步骤：1. 确认消防设施的类型和规格，并与施工图纸进行核对；2. 检查施工设备和工具的完好性和安全性；3. 在安装位置进行必要的准备工作，如清理障碍物、预留孔洞等；4. 根据施工图纸和技术要求，进行消防设施的组装和连接，确保连接牢固；5. 进行必要的测试和调试，确保消防设施的正常运行；6. 清理施工现场，彻底清除所有建筑垃圾和废弃材料；7. 填写安装施工记录表，包括日期、施工人员、清单和安装情况等信息；8. 进行验收和交付工作，确保消防设施符合要求。
5. 安全措施在进行消防设施安装施工时，必须遵守以下安全措施：- 所有施工人员必须佩戴好安全防护用具，如安全帽、手套、护目镜等；- 施工现场必须明确标识，并设置相应的警示标志；- 在施工过程中，严禁吸烟、使用明火或进行其他可能引发火灾的行为；- 如发现施工设备或工具存在问题，必须立即报告并停止使用。
6. 安装施工质量验收安装施工完成后，必须进行质量验收工作，包括以下内容：- 确认消防设施是否符合施工图纸和技术要求；- 检查消防设施的连接是否牢固、密封是否良好；- 进行必要的功能测试，确保消防设施能够正常工作；- 填写相应的质量验收报告，包括验收日期、验收人员和结论。
消防安装工程技术交底(3篇)
第1篇一、工程概况1. 项目名称：XX大厦消防安装工程2. 建设单位：XX房地产开发有限公司3. 施工单位：XX消防安装工程有限公司4. 监理单位：XX工程监理有限公司5. 工程地点：XX市XX区XX大厦6. 工程规模：总建筑面积约10万平方米，地上20层，地下2层，包含办公、商业、酒店等多种功能。
7. 工程内容：消防管道安装、消防喷淋系统、自动报警系统、防排烟系统、消防栓系统、应急照明及疏散指示系统等。
二、施工准备1. 技术资料：熟悉国家及地方有关消防安装工程的设计规范、施工规范和验收规范，掌握消防设备的性能、安装工艺及验收标准。
2. 人员配备：组织一支经验丰富、技术过硬的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
3. 材料设备：确保消防材料、设备符合国家及行业相关标准，并做好进场检验工作。
4. 施工方案：根据工程特点，编制详细的施工方案，明确施工工艺、质量控制要点、安全措施等。
三、施工工艺1. 消防管道安装：- 按照设计图纸要求，确定管道走向、管径和材质。
- 采用专用工具进行管道安装，确保管道安装平直、牢固。
- 管道连接处采用焊接或法兰连接，焊接质量应符合规范要求。
- 管道安装完成后，进行压力试验，确保管道无泄漏。
2. 消防喷淋系统：- 按照设计图纸要求，安装喷淋头、阀门、水泵等设备。
- 确保喷淋系统各部件安装位置准确，连接牢固。
- 进行系统调试，确保喷淋系统运行正常。
3. 自动报警系统：- 安装火灾探测器、手动报警按钮、报警控制器等设备。
- 确保设备安装位置合理，连接线路符合规范要求。
- 进行系统调试，确保报警系统灵敏可靠。
4. 防排烟系统：- 安装风机、风阀、排烟管道等设备。
- 确保设备安装位置准确，连接牢固。
- 进行系统调试，确保防排烟系统运行正常。
5. 消防栓系统：- 安装消防栓、消防软管卷盘、消防水带等设备。
- 确保设备安装位置合理，连接牢固。
- 进行系统调试，确保消防栓系统运行正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底系列 气体消防灭火系统安装:技术交底 （标准、完整、实用、可修改） GL实用范本| DOCUMENT TEMPLATE
第2页/共14页 编号：FS-QG-56177 气体消防灭火系统安装:技术交底
施工单位 风顺建施工程有限公司 工程名称 广东深圳·旧改项目(B)区 施工部位 8#工地、15#工地 施工内容 xx操作
技术交底内容
1范围 本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统，卤代烷1211、1301灭火系统的管道及设备安装。 2施工准备 2.1接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。 2.2设备材料: 2.2.1消防气体灭火系统主要设备材料的选用应符合6一1“消防工程安装的通用要GL实用范本| DOCUMENT TEMPLATE 第3页/共14页 求”的有关内容。 2.2.2主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。 2.2.3一般常用材料:管材及连接件，型钢，焊条，氮气，氧气，乙炔，聚四氟乙烯胶带，膨胀螺栓，螺栓，螺母，密封垫;机油，防腐漆，稀料，小线，铅丝，电池等。 2.3主要机具:锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳，压力案子，手锯，手锤，调管专用支架，钢锯，锉刀，板牙，扳手，活扳手，改锥，榔头，錾子，钢卷尺，平尺，角尺，油标卡尺，水平尺，线GL实用范本| DOCUMENT TEMPLATE
第4页/共14页 坠，白绸或白纸，石笔，粉笔，铅笔等。 2.4作业条件: 2.4.1预留预埋应配合结构施工进行。 2.4.2管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。 2.4.3设备安装应在设备间完成粗装修后进行。 3操作工艺 3.1工艺流程: 安装准备→管网安装→设备及配件安装→系统调试及功能验收 3.2安装准备: 3.2.1熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确;临时剔凿应与设计，土建协调好。 3.2.2进场设备材料检验:设备材料规格:GL实用范本| DOCUMENT TEMPLATE
第5页/共14页 型号应满足设计要求，外观整洁，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤;充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施 工规范规定。 3.3管网安装: 3.3.1气体灭火系统管材应根据设计要求或贮存压力选用，一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时，宜采用螺纹连接;当公称直径大于80mm的管道，宜采用法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。 3.3.2管道安装前应进行调直并清理内部GL实用范本| DOCUMENT TEMPLATE
第6页/共14页 杂物。采用法兰连接时，被焊接损坏的镀锌层要做好防腐处理。丝扣连接时，丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锉刀打净毛刺。 3.3.3气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道，垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应增设防晃支架。管道支吊架安装最大间距应符合下列规定: 公称直径(mm):1520253240506580100150 最大间距(m):1.51.82.12.42.73.43.53.74.35.2 3.3.4干管安装时，出瓶室的一段管应先安装好，找准尺寸后固定牢靠，管与管之间的距离应严格按照施工图纸确定，确保设备安装尺寸，然后再顺序安装其它管道。所有GL实用范本| DOCUMENT TEMPLATE
第7页/共14页 管道的安装尺寸应与设计图纸一致，严禁任意改变管道方向和长度。 3.3.5卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装。 3.3.6吊顶型喷头支管安装前，应按照图纸在现场确定出喷头位置，有条件的可以配合吊顶装修进行，但封吊顶板前应完成系统压力、严密性试验。喷头支管应加固定支架，支架与喷嘴间的管道长度不应大于500mm。 3.3.7管网安装完应进行强度试验，如采用水压试验，试验压力为工作压力的1.5倍。如采用气压试验，试验压力为工作压力的1.2倍。在试验压力下稳压5min，无明显渗漏，目测管道无变形为合格。高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa。 GL实用范本| DOCUMENT TEMPLATE
第8页/共14页 3.3.8强度试验后，管网应进行吹扫。吹扫时管道末端应保证20m/s的流速，采用白布进行检查，直至无铁锈、尘土、水渍及其它赃物出现为合格。 3.3.9管网试压、吹扫后应进行气压严密性试验，试验压力采用工作压力，稳压3分钟，压降不大于10%为合格。 3.3.10在管网容积不大，工作压力不高时，强度试验、吹扫及严密性试验宜采用氮气进行。 3.4设备安装: 3.4.1药剂钢瓶安装:钢瓶运输时应采取保护措施，防止碰撞、擦伤。安装时压力表观察面及产品标牌应朝外。钢瓶应排列整齐，间距符合设计要求。钢瓶重量用楼板承担，其固定一般是先在墙面上固定一根槽钢，再用抱卡将钢瓶与槽钢卡在一起。抱卡GL实用范本| DOCUMENT TEMPLATE
第9页/共14页 的高度应在钢瓶2/3左右并尽量避开标牌。当槽钢在墙面上不能固定时，也可做成框架在地面上生根。 3.4.2集流管安装:药剂钢瓶一般通过弯管接头，高压软管和单向阀与集流管相接。集流管宜采用焊接方法制做，焊接前每个开品均应采用机械加工方法制造，焊接后镀锌处理。当贮存压力不大于4.0MPa，管径不大于80mm时，也可采用丝扣连接方法。集流管应至少设两个固定支架固定牢 靠。末端应设安全泄压阀。 3.4.3选择阀安装:选择阀安装在集流管的排气口，当安装高度超过1.7m时应采取便于操作的措施。选择阀采用螺纹连接时应增加一个法兰活接口。选择阀安装应高度一致。 3.4.4阀驱动装置的安装: GL实用范本| DOCUMENT TEMPLATE
第10页/共14页 3.4.4.1阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀。驱动方式有电磁驱动，气动驱动和机械手动驱动等。控制方式分自动、手动和应急制动。 3.4.4.2电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定。 3.4.4.3拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀。钢丝绳应设套管并内外防腐。拉索转弯处采用专用导向滑轮。套管及保护盒应固定牢靠。 3.4.4.4安装以物体重力为驱动力的机械驱动装置时，应保证重物在下落行程中无阻挡，其行程应超过阀开启所需行程25mm。 3.4.4.5气动驱动装置由氮气瓶、铜管和GL实用范本| DOCUMENT TEMPLATE
第11页/共14页 压力启动阀等组成。氮气瓶安装与药剂钢瓶安装基本相同，铜管采用扩口器扩口用索母等接头零件连接。铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m，安装后应进行气压严密性试验，试验压力不应低于氮气瓶内的贮存压力，稳压5分钟，不掉压为合格。 3.4.5压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号，一般在集流管的末端锥丝安装，或在管接头连接件上锥丝安装。 3.4.6喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求，安装时应采用专用扳手。 3.5系统调试及功能验收: 3.5.1气体灭火系统安装完应按防护区总数(不足10个按10个计)的10%进行模拟喷GL实用范本| DOCUMENT TEMPLATE
第12页/共14页 气试验。喷气的区域应做好防护措施。试验结果应满足设计要求。 3.5.2卤代烷灭火气体应采用氮气进行模拟试喷，氮气瓶充装压力不应低于药剂钢瓶贮存压力，且容器结构、型号、规格应相同，数量不少于药剂瓶的20%，且不得少于l个。 3.5.3二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验，试验采用的容器数应为防护区实际使用药剂贮存容器总数的10%，且不得少于1个。 4质量标准 4.1保证项目: 系统管道压力试验结果必须符合设计要求。交工前必须进行吹扫。 4.2基本项目: 系统管段长度及走向、喷头位置及喷口
