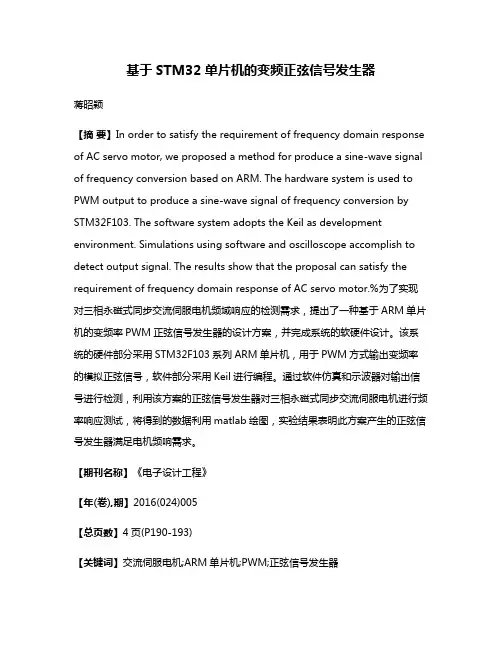

基于STM32单片机的变频正弦信号发生器
基于STM32单片机的变频正弦信号发生器蒋昭颖【摘要】In order to satisfy the requirement of frequency domain response of AC servo motor, we proposed a method for produce a sine-wave signal of frequency conversion based on ARM. The hardware system is used to PWM output to produce a sine-wave signal of frequency conversion by STM32F103. The software system adopts the Keil as development environment. Simulations using software and oscilloscope accomplish to detect output signal. The results show that the proposal can satisfy the requirement of frequency domain response of AC servo motor.%为了实现对三相永磁式同步交流伺服电机频域响应的检测需求，提出了一种基于ARM单片机的变频率PWM正弦信号发生器的设计方案，并完成系统的软硬件设计。
该系统的硬件部分采用STM32F103系列ARM单片机，用于PWM方式输出变频率的模拟正弦信号，软件部分采用Keil进行编程。
通过软件仿真和示波器对输出信号进行检测，利用该方案的正弦信号发生器对三相永磁式同步交流伺服电机进行频率响应测试，将得到的数据利用matlab绘图，实验结果表明此方案产生的正弦信号发生器满足电机频响需求。
【期刊名称】《电子设计工程》【年(卷),期】2016(024)005【总页数】4页(P190-193)【关键词】交流伺服电机;ARM单片机;PWM;正弦信号发生器【作者】蒋昭颖【作者单位】国电子科技集团第15研究所北京 100083【正文语种】中文【中图分类】TN710近年来，中国航空工业的发展进一步加速，新型号，新机型不断推出，大型运输机成功首飞，C919大型客机开始进行结构总装，航空零部件生产规模不断扩大，这一系列成就预示着中国的大飞机时代正离我们越来越近。
正弦信号发生器设计
正弦信号发生器作者：程锟、晏婷婷、覃雄伟摘 要：本设计以凌阳SPCE061A 单片机为核心，基于直接数字频率合成（DDS ）技术制作了一个频率值能任意调节的多功能信号源。
该信号源在1KHZ~10MHZ 范围能输出稳定可调的正弦波，并具有AM 、ASK 和PSK 等调制功能。
信号输出部分采用电流放大型宽带运放做电流放大，再用宽带电压运放做电压放大，很好地解决了带宽和带负载能力的要求。
系统采用液晶显示模组CPCL501显示和键盘控制功能，在Ω50负载电阻下输出的电压峰-峰值p p V -≥1V 可调。
一、方案论证与选择1.题目分析：本设计要求可以输出较宽频带且频率稳定度足够高的正弦信号，并且具有一定的负载能力，同时可输出指标满足要求的AM 、ASK 、PSK 信号。
综合题目指标要求及相关分析，得到该设计的功能框架图如图一所示。
本设计可分为以下几个部分：频率合成模块、AGC （自动增益控制）模块、幅度控制模块、功率放大模块、调制模块及人机交流模块。
图一 功能模块框图2.方案比较（1）正弦信号发生模块方案一：采用反馈型LC 振荡原理。
选择合适的电容、电感就能产生相应的正弦信号。
其中电容采用变容二极管，通过控制二极管的电压来改变电容， 最终控制输出信号频率。
此方案器件比较简单，但是难以达到高精度的程控调节，而且稳定度不高。
方案二：采用FPGA 器件。
将某一标准正弦信号经过高速采样后送到外部存储器中储存好，然后用一个计数器产生地址读出存储器中的数据后送到D/A 转换器件中输出，可以通过改变计数器的参数，改变地址信号，实现，也可以通过处理数据改变信号的幅度。
但是此方案的输出波形受时钟影响较大，且不易于控制步进和进行功能扩展。
方案三：采用直接频率合成集成芯片AD9851。
AD9851是AD 公司生产的DDS 芯片，带并行和串行加载方式，AD9851 内含可编程DDS 系统和高速比较器,能实现全数字编程控制的频率合成。
(完整word版)基于单片机的正弦波信号发生器的设计
(完整word版)基于单片机的正弦波信号发生器的设计毕业设计论文题目：基于单片机的正弦波信号发生器的设计系部：电子信息工程系专业名称：电子信息工程技术班级: 08431 学号：33姓名：顾伟国指导教师：郑莹完成时间：2011 年 5 月12 日(完整word版)基于单片机的正弦波信号发生器的设计基于单片机的正弦波信号发生器的设计摘要:信号发生器的应用越来越广，对信号发生器的频率稳定度、频谱纯度、频率范围和输出信号的频率微调分辨率提出越来越高的要求,普通的频率源已经不能满足现代电子技术的高标准要求。
因而本设计采用了AT89C51单片机为控制核心,通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产生1HZ—180HZ的正弦波波形。
通过键盘来控制波形频率变化，并通过液晶屏1602显示其波形以及频率和幅度值的大小。
关键字：信号发生器;AT89C51；D/A转换器DAC0832Based on SCM sine wave signal generator designAbstract：Signal generator used more and more widely, to signal generator frequency stability, the spectrum purity，frequency range and output signal frequency fine-tune resolution higher and higher demands are proposed，the average frequency source cannot have satisfied the high standard requirement of modern electronic technology. So this design USES A AT89C51 as control core，through the D/A converter DAC0832 converts digital signals into analog signals, filter and amplification, finally shown by oscilloscope 1HZ — 180HZ, can produce the sine wave。
基于单片机的信号发生器的设计
基于单片机的信号发生器的设计WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】唐山师范学院题目基于单片机的信号发生器的设计院系名称：电子信息科学与技术学号：摘要波形发生器即简易函数信号发生器，是一个能够产生多种波形，如三角波、锯齿波、方波、正弦波等波形电路。
函数信号发生器在电路实验和设备仪器中具有十分广泛的用途。
通过对函数发生器的原理以及构成分析，可设计一个能变换出三角波、锯齿波、方波、正弦波的函数波形发生器。
在工业生产和科研中利用函数信号发生器发出的信号，可以对元器件的性能及参数进行测量，还可以对电工和电子产品进行指数验证、参数调整及性能鉴定。
常用的信号发生器绝大部分是由模拟电路构成的，当这种模拟信号发生器用于低频信号输出往往需要的RC值很大，这样不仅参数准确度难以保证，而且体积和功耗都很大，而由数字电路构成的低频信号发生器，虽然其性能好但体积较大，价格较贵，因此，高精度，宽调幅将成为数字量信号发生器的趋势。
本文介绍的是利用89C52单片机和数模转换器件DAC0832产生所需不同信号的低频信号源，其信号幅度和频率都是可以按要求控制的。
文中简要介绍了DAC0832数模转换器的结构原理和使用方法，89C52的基础理论，以及与设计电路有关的各种芯片。
文中着重介绍了如何利用单片机控制D/A转换器产生上述信号的硬件电路和软件编程。
信号频率幅度也按要求可调。
本设计核心任务是：以AT89C52为核心，结合D/A转换器和DAC0832等器件，用仿真软件设计硬件电路，用C语言编写驱动程序，以实现程序控制产生正弦波、三角波、方波、三种常用低频信号。
可以通过键盘选择波形和输入任意频率值。
关键词： AT89C52单片机函数波形发生器 DAC0832 方波三角波正弦波目次1 引言 (4)2 系统设计 (6)方案 (6)器件选择 (6)总体系统设计 (6)硬件实现及单元电路设计 (7)单片机最小系统设计 (7)D/A转换器 (8)运算放大器电路 (10)LED显示器接口电路 (11)波形产生原理及模块设计 (11)显示模块设计 (13)键盘显示模块设计 (14)软件设计流程 (14)软件中的重点模块设计 (14)3 输出波形种类与频率的测试 (18)测量仪器及调试说明 (18)调试过程 (18)调试结果 (22)结论 (23)致谢 (25)参考文献 (26)附录A 源程序 (27)附录B仿真图 (34)1 引言单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课
程
设
计
（
论
文
）
任
务
书
专业班级：
学生姓名：
指导教师（签名）：
一、课程设计（论文）题目
正弦波信号发生器设计
二、本次课程设计（论文）应达到的目的
本次课程设计是自动化专业学生在学习了《单片机原理及应用》课程 及《模拟电子线路》、《数字电子线路》等专业基础课程之后进行的一次综 合训练，其主要目的是加深学生对单片机软硬件技术和相关理论知识的理 解，进一步熟悉 51 单片机系统设计的基本理论、方法和技能；掌握工程 应用的基本内容和要求，力争做到理论与实际的统一；同时培养学生分析 问题、解决问题的能力和独立完成系统设计的能力，并按要求编写相关的 技术文档和设计报告等。
三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技 术参数、设计要求等）
1．设计内容
（1）选择 51 单片机，晶振采用 12MHz。
（2）设计一个能产生 0 至 50HZ 正弦波信号。
通过 0832D/A 芯片完成 数模转换。
（3）频率值由键盘输入。
（4）将频率值由 LED 数码管上显示（两位）。
2．设计要求 （1）按照任务书的要求完成系统分析及方案设计。
（2）完成硬件原理图的设计，并选择相关元器件。
（3）完成控制软件流程图的设计，编写相应的单片机控制程序。
（4）撰写设计报告。
四、应收集的资料及主要参考文献： 1．李建忠.单片机原理及应用.西安电子科技大学出版社，2008 2．杨居义.单片机课程设计指导.清华大学出版社,2009 3．李海滨等.单片机技术课程设计与项目实例.中国电力出版社,2009 以及与 51 系列单片机相关的文献及教材。
五、审核批准意见
教研室主任（签字） 正弦信号发生器设计方案框图
按键电 路
单
数/模转
放大电
片
换电路
路
机
波形输
显示电
出
路
图 1-1 硬件设计方框图 DAC0832 硬件简介
根据对 DAC0832 的数据锁存器和 DAC 寄存器的不同的控制方式，DAC0832 有三种连接 方式：直通方式、单缓冲方式和双缓冲方式。
1、双缓冲方式：进行两级缓冲； 2、单缓冲方式：只进行一级缓冲； 3、直通方式：不进行缓冲，适用于比较简单的场合。
本设计采用的是直通连接方式。
具体电路设计如图 1-2 所示：
图 1-2 DAC0832 连接图 放大整形电路
为了输入的是小信号时也能对精确的测出它的频率，所以在信号的输入口加电压放大。
有时输入的信号波形不是很好时，放大后也是失真的信号，这就会影响到所测信号的频率， 因此要经过整形。
其电路如图 1-3 所示：
图 1-3 放大整形电路
振荡电路
单片机必须在时钟的驱动下才能工作。
在单片机内部有一个时钟振荡电路，只需要外 接一个振荡源就能产生一定的时钟信号送到单片机内部的各个单元，决定单片机的工作速 度。
系统所采用的振荡电路如图 1-4 所示。
图 1-4 振荡电路图
系统选用石英晶体振荡器。
此电路在加电大约延迟 10ms 后振荡器起振，在 XTAL2 引脚 产生幅度为 3V 左右的正弦波时钟信号，其振荡频率主要由石英晶振的频率确定。
电路中两 个电容 C1，C2 的作用有两个：一是帮助振荡器起振；二是对振荡器的频率进行微调。
C1， C2 的典型值为 30PF。
单片机在工作时，由内部振荡器产生或由外直接输入的送至内部控制逻辑单元的时钟 信号的周期称为时钟周期。
其大小是时钟信号频率的倒数，常用 fosc 表示。
如时钟频率为 12MHz，即 fosc=12MHz，则时钟周期为 1/12μs。
复位电路
复位电路如图 3-7 所示，采用上电复位，由极性电容 C3 和电阻组成。
复位电路具有上 电自动复位功能，高电平有效，在正常工作状态下复位管脚为低电平。
其电路如图 1-5 所 示
图 1-5 复位电路
键盘电路 键盘电路如图所示，对应的按键有启动和停止作用，对应的按键是减少频率，对应的
按键是加频率。
电路如图 1-6 所示 图 1-6 键盘电路
显示电路 显示电路如图 1-7 所示，频率通过与单片机相连接的 LM016L 显示 图 1-7 显示电路 软件设计和仿真调试
正弦信号发生器程序的流程图
S1 按下
开始
初始化
N 有按键按下？
Y
S2 按下
S3 按下
S1num+1
S1num=1
S1num=2
延时增
f 减小 液晶显示
f
延时减
f 增大 液晶显示
f
输出正弦波
无输出
液晶显示 f
S1num=0
程序设计： #include <> ，2008
图 2-1 程序流程图 片机原理及应用[M].西安电子科技大学出版社
[2]丁明亮，唐前辉.51 单片机应用设计与仿真——基于 Keil 与 Proteus[M].北京航空航天 大学大学出版社，2009
[3]曾庆波，商俊平，代瑶，林范刚.单片机基本技能与应用系统设计[M].哈尔滨工业大学 出版社，2013
[4]郭天祥.新概念 51 单片机 C 语言教程[M].北京：电子工业出版社，2009
[5]蓝和惠，宁武，闫小金.全国大学生电子设计竞赛单片机应用技能精解[M].北京：电子 工业出版社，2009
。
