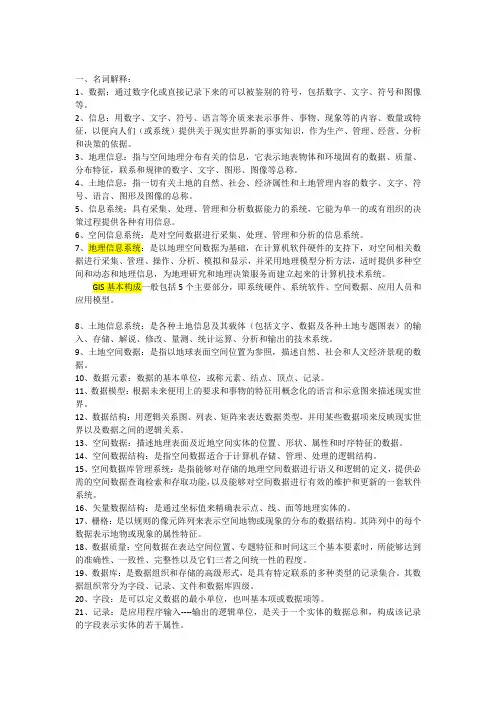

地理信息系统(含名词解释,简述,填空。资源提供者唐超)
一、名词解释：1、数据：通过数字化或直接记录下来的可以被鉴别的符号，包括数字、文字、符号和图像等。
2、信息：用数字、文字、符号、语言等介质来表示事件、事物、现象等的内容、数量或特征，以便向人们（或系统）提供关于现实世界新的事实知识，作为生产、管理、经营、分析和决策的依据。
3、地理信息：指与空间地理分布有关的信息，它表示地表物体和环境固有的数据、质量、分布特征，联系和规律的数字、文字、图形、图像等总称。
4、土地信息：指一切有关土地的自然、社会、经济属性和土地管理内容的数字、文字、符号、语言、图形及图像的总称。
5、信息系统：具有采集、处理、管理和分析数据能力的系统，它能为单一的或有组织的决策过程提供各种有用信息。
6、空间信息系统：是对空间数据进行采集、处理、管理和分析的信息系统。
7、地理信息系统：是以地理空间数据为基础，在计算机软件硬件的支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，适时提供多种空间和动态和地理信息，为地理研究和地理决策服务而建立起来的计算机技术系统。
GIS基本构成一般包括5个主要部分，即系统硬件、系统软件、空间数据、应用人员和应用模型。
8、土地信息系统：是各种土地信息及其载体（包括文字、数据及各种土地专题图表）的输入、存储、解说、修改、量测、统计运算、分析和输出的技术系统。
9、土地空间数据：是指以地球表面空间位置为参照，描述自然、社会和人文经济景观的数据。
10、数据元素：数据的基本单位，或称元素、结点、顶点、记录。
11、数据模型：根据未来便用上的要求和事物的特征用概念化的语言和示意图来描述现实世界。
12、数据结构：用逻辑关系图、列表、矩阵来表达数据类型，并用某些数据项来反映现实世界以及数据之间的逻辑关系。
13、空间数据：描述地理表面及近地空间实体的位置、形状、属性和时序特征的数据。
14、空间数据结构：是指空间数据适合于计算机存储、管理、处理的逻辑结构。
GIS原理及应用-GIS原理及应用(试题)
GIS 原理及应用-GIS 原理及应用1、同计算机关心制图相比，GIS 制图的显著优势在于〔〕A.是地理信息的载体B.具有存储地理信息的功能C.具有显示地理信息的功能D.具有强大的空间分析功能2、空间数据库与传统数据库相比，在治理地理空间数据上存在的区分〔〕A.操纵和查询文字和数字信息B.实体类型之间通常是简洁、固定的空间关系C.地理信息数据是连续的，并且具有很强的空间相关性D.存贮的数据通常为等长记录的数据3、以下哪些是属于地理信息系统的主要应用领域〔〕A.资源治理B.区域规划C.关心决策D.以上都是4、有关地图符号的描述不正确的选项是〔〕A.地图符号是地图的语言B.地图符号是表达地图内容的主要手段C.地图符号可由外形不同、大小不一和颜色有别的图形组成D.注记作为地图上的一种必要的说明文字，它不是地图符号5、矢量数据构造6、空间数据库7、空间叠置分析8、数字高程模型9、简述一个有用GIS 系统的根本组成。
10、什么是数据压缩？试举出四种常用的栅格数据压缩方法。
11、简述空间元数据的在空间数据库治理中的主要作用。
12、何为拓扑关系？在 GIS 中引入拓扑关系有何意义？常用的拓扑关系有哪些？13、操作尺度14、地理网格15、数据模型16、对象模型17、地图数字化18、拓扑关系19、空间数据构造20、影像金字塔构造21、空间索引22、空间数据查询23、空间分析24、栅格数据的追踪分析25、数字地形分析26、什么是GIS 空间分析？其方法是什么？27、什么是空间数据？28、网络分析的根本思想是什么？29、地理表达和地理模型的关系30、简述栅格数据构造的优缺点31、简述矢量数据构造的优缺点32、简述空间数据质量的主要把握方法。
33、简述空间数据查询过程的类型和查询内容34、简述空间关系的类型35、试论述矢量数据的叠置分析36、地理信息37、地理信息科学38、地理数据39、地理信息流40、四叉树数据构造41、不规章三角网模型42、拓扑构造43、游程编码44、栅格数据构造45、空间数据编码46、Delaunay 三角网47、Voronoi 多边形48、栅格数据压缩编码49、边界代数算法50、DIME 文件51、空间数据内插52、空间数据压缩53、坐标变换54、仿射变换55、数据精度56、空间数据模型57、分布式数据库58、对象－关系治理模式[/型]59、叠合分析60、网络分析61、透视图62、网络63、变量筛选分析64、变量聚类分析65、数字地面模型66、GIS 应用模型67、OGC68、空间数据质量69、投影转换70、虚拟地理环境71、高斯--克吕格投影72、utm 投影73、[空间]元数据74、GIS 互操作75、组件式GIS76、客户机/效劳器构造77、NSDI78、国家信息根底设施79、GML80、LBS81、网格GIS82、空间信息格网83、嵌入式GIS84、地理编码85、空间信息可视化86、空间数据仓库87、空间数据融合88、扫描矢量化89、屏幕跟踪矢量化90、元胞自动机91、等值线92、层次分析法93、ODBC94、质心95、地图符号96、节点〔node〕/顶点〔vertex〕97、地籍98、地理实体〔空间实体〕99、地理空间100、空间数据101、空间信息102、矢量数据103、空间数据库治理系统104、矢栅一体化105、GIS 的数据质量106、空间元数据107、空间缓冲区分析108、空间统计分析109、GIS 功能有哪些？110、GIS 根本构成？111、拓扑关系争论什么？类型？意义？112、空间数据库设计思想及步骤？113、元数据作用？114、什么是空间数据的拓扑关系？空间数据的拓扑关系的种类有哪些？应当如何表达？115、矢量图形数据的压缩方法有哪些？了解其根本原理。
地理信息系统原理试卷及答案
地理信息系统原理试卷一、填空题(每空1分，共30分)1、一个实用的GIS要支持对空间数据的采集（输入）、处理、存储和管理、分析、显示（输出）等功能；其基本构成一般包括以下5个部分系统硬件、系统软件、空间数据（地理数据）、应用人员、应用模型。
2、空间数据结构建立的基本过程包括：根据用户需求，确定数据项目、确定数据源、数据分类和编码、确定数据结构类型、数据输入与编辑操作。
3、空间数据的拓扑关系包括：__拓扑邻接、拓扑关联、拓扑包含___，其对地理信息系统的数据处理和空间分析，具有重要的意义：1）根据拓扑关系，不需要利用坐标或距离，可以确定一种地理实体相对于另一种地理实体的空间位置关系；2）利用拓扑数据有利于空间要素的查询;3）可以利用拓扑数据作为工具，重建地理实体。
4、空间数据的坐标变换的实质是建立两个平面点之间的一一对应关系，包括几何纠正和投影转换。
前者，可利用仿射变换进行，根据图形变换原理，得出含有6个参数的坐标变换公式，需要知道不在同一直线上的3对控制点的数字化坐标及其理论值，才能求得上述参数。
但在实际应用中。
通常利用4个以上的点来进行。
5、基于多边形数据的栅格化方法，又称为点与平面图形的包含性检验分析。
6、基于图像的矢量化方法中，可利用剥皮法进行“细化”，剥皮过程的前提条件是不允一、单项选择 (每小题 2 分，共20 分)1．世界上地理信息系统的普遍发展和推广应用的阶段是20世纪（C）年代：A. 60年代B. 70年代C. 80年代D. 90年代2．以下不属于GIS输出设备的为（B ）A. 绘图仪B. 数字化仪C. 打印机D. 高分辨率显示装置3、在地理信息系统中，空间线对象是（B）：.A． 0维特征 B. 1维特征 C. 2维特征 D. 3维特征.4、空间图形的不同类元素之间的拓扑关系称为：（ B ）A．拓扑邻接B．拓扑关联C．拓扑包含 D．拓扑相交5、获取栅格数据的方法有：（ C ）A．手扶跟踪数字化法B．屏幕鼠标跟踪数字化法C．扫描数字化法D．人工读取坐标法6、栅格结构的特点是：（ C ）A．定位明显、属性隐含B．定位明显、属性明显C．定位隐含、属性明显D．定位隐含、属性隐含7、在空间数据库概念模型中，下面不属于传统数据模型的是：（ D ）A．层次数据模型B．网络数据模型C．关系数据模型D．面向对象数据模型8、描述图形在保持连续变化状态下，图形关系保持不变的性质．或空间实体之间的关系的数据为：（B）A．属性数据B．拓扑数据C．几何数据D．统计数据9、在栅格数据获取过程中，为减少信息损失提高精度可采取的方法是：（B ）A.增大栅格单元面积B.缩小栅格单元面积C.改变栅格形状D.减少栅格总数10、GIS区别于其它信息系统的一个显著标志是：（A ）A.空间分析B.计量分析C.属性分析D.统计分析11、数据处理是GIS的基本功能之一，对数据从一种数据格式转换为另一种数据格式，包括结构转换、格式转换、类型转换等，这种数据处理为（A ）A. 数据重构B. 数据变换C. 结构转换D. 数据抽取12、通过建立一种投影变换为另一种投影的严密或近似的解析关系式，直接由一种投影的数字化坐标x,y变换到另一种投影的直角坐标X,Y，这种投影转换方法称为（A ）A. 正解变换B. 反解变换C. 数值变换D. 几何纠正13、以下哪些不属于栅格数据结构的特点（A ）A. 图形显示质量好B. 多边形叠置分析较容易C. 数据结构简单D. 图形数据量小14、“二值化”是处理何种数据的一个技术步骤：（ A ）A.扫描数据 B．矢量数据 C．关系数据 D．属性数据15、对于估算长度、转折方向的凹凸度方便的编码方法是：（ D ）A.游程编码B.块码C.四叉树编码D.链码二．名词解释（每小题6分，共30分）1、地图投影2、栅格数据结构3、缓冲区分析4、空间分析---- 综合分析空间数据的技术的通称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空间数据的拓扑关系
1、空间数据的拓扑关系
地理信息系统同其它一些事务信息处理系统如银行管理系统,图书检索系统的主要区别在于地理信息系统中具有大量几何目标信息。
这些几何目标信息还包含两类信息,一类就是目标本身的位置信息;另一类就是地物间的空间关系信息。
如果忽略几何目标间的空间关系信息,那么从数据结构的角度瞧,地理信息系统的数据结构就可以设计成通常事务信息处理系统的形式。
也就就是说,由于地理信息系统必须同时考虑几何目标的空间关系、地物位置信息及特征信息,致使地理信息系统的数据结构比较复杂。
为了研究几何目标的空间关系,在此引入拓扑关系的概念。
2、拓扑的基本概念
几何信息与拓扑关系就是地理信息系统中描述地理要素的空间位置与空间关系的不可缺少的基本信息。
其中几何信息主要涉及几何目标的坐标位置、方向、角度、距离与面积等信息,它通常用解析几何的方法来分析。
而空间关系信息主要涉及几何关系的“相连”、“相邻”、“包含”等信息,它通常用拓扑关系或拓扑结构的方法来分析。
拓扑关系就是明确定义空间关系的一种数学方法。
在地理信息系统中用它来描述并确定空间的点、线、面之间关系及属性,并可实现相关的查询与检索。
从拓扑观点出发,关心的就是空间的点、线、面之间的联接关系,而不管实际图形的几何形状。
因此,几何形状相差很大的图形,它们的拓扑结构却可能相同。
图3-4(a)(b)所表示的图,其几何形状不同,但它们结点间拓扑关系就
是相同的,均可用图3-4(c)所示结点邻接矩阵表示。
(c)中交点为1处表示相应纵横两结点相连。
同样,图3-5(a)(b)所表示的图,其几何形状完全不同,但各面块之间的拓扑邻接关系完全相同,如图3-5(c)邻接矩阵所示,(c)中交点为1处表示相应的两个面相邻。
总之,拓扑关系反映了空间实体之间的逻辑关系,它不需要坐标、距离信息,不受比例尺限制,也不随投影关系变化。
因此,在地理信息系统中,了解拓扑关系对空间数据的组织,空间数据的分析与处理都具有非常重要的意义。
3.空间数据的拓扑关系
空间数据拓扑关系的表示方法主要有下述几种:
一、拓扑关联性
拓扑关联性表示空间图形中不同类型元素,如结点、弧段及多边形之间的拓扑关系。
如图3-6(a)所示的图形,具有多边形与弧段之间的关联性
P1/a1,a5,a6;P2/a2,a4,a6等,如图3-6(b)所示。
也有弧段与结点之间的关联性,N1/a1,a3,a5,N2/a1,a6,a2等。
即从图形的拓扑关联性出发,图3-6(a)可用如图3-6(b),(c)所示的关联表来表示。
用关联表来表示图的优点就是每条弧段所包含的坐标数据点只需存储一次,如果不考虑它们之间关联性而以每个多边形的全部封闭弧段的坐标点来存储数据,不仅数据量大,还无法反映空间关系。
二、拓扑邻接性
拓扑邻接性表示图形中同类元素之间的拓扑关系。
如多边形之间的邻接性,弧段之间的邻接性以及结点之间邻接关系(连通性)。
由于弧段的走向就是有向的,因此,通常用弧段的左右多边形号来表示并求出多边形的邻接性,如图
3-6(a)所示图,用弧段走向的左右多边形表示时,得到表3-1(a)。
显然,同一弧段的左右多边形必然邻接,从而得到如表3-1(b)所示的多边形邻接矩阵表。
表中值为1处,所对应多边形相邻接,从表3-1(b)整理得到多边形邻接性表如表3-1(c)所示。
同理,从图3-6(a)可得到如表3-2所示的弧段与结点之间关系表。
由于同一弧段上两个结点必连通,同一结点上的各弧段必相邻,所以分别得弧段之间邻接性矩阵与结点之间连通性矩阵如表2-3(a),(b)所示。
三、拓扑包含性
拓扑包含性就是表示空间图形中,面状实体中所包含的其它面状实体或线状、点状实体的关系。
面状实体中包含面状实体情况又分为三种情况,即简单包含、多层包含与等价包含。
分别如图3-7(a),(b)与(c)所示。
图3-7(a)中多边形P1中包含多边形P2,图3-7(b)中多边形P3包含在多边形P2中,而多边形P2,P3又都包含在多边形P1中。
图3-17(c)中多边形P2,P3都包含在多边形P1中,多边形P2、P3对P1而言就是等价包含。
3.2.3 拓扑关系的关联表达
拓扑关系的关联表达就是指采用什么样的拓扑关联表来表达空间位置数据之间关系。
在地理信息系统中,空间数据的拓扑关联表达尤为重要,通常可采用全显式表达与半隐式表达方式。
一、全显式表达
全显式表达不仅明确表示空间数据多边形→弧段→点之间拓扑关系,同时还明显表达点→弧段→多边形之间关系。
为了描述图3-8所示图及其拓扑关系,可用关联表表3-4到表3-7来表示。
其中表3-4,3-5自上到下表示基本元素之间关联性;表3-6,3-7自下到上表示基本元素之间关联性。
这些表的集合即为图3-8的拓扑关联表的全显式表示。
二、半隐式表示
分析表3-4到表3-7可知,从表3-5可以推导出表3-6。
同样,从表3-6可推导出表3-5,而且,这种推导相当简单。
同时,从表3-4与表3-5也可推导出表3-7,但这种推导关系比较复杂。
基于上述原因,为了简化拓扑关联表达,又便于使用,常常选择表3-4,表3-5与表3-6中的一个,以及表3-7来表达矢量数据结构中不同元素之间拓扑关联性。
在此基础上,还可以进一步把表进行合并,形成如表3-8所示的半隐式表示。
