手电动密闭阀门操作使用说明
.
. 一、手电动密闭阀门用途：
D940J-0.5手动电动两用密闭阀门用于转换通风方式，改变空气流程，适用于人防、国防和民用工业程介质为空气的通风和排风管路上。
本阀适用公称压力PN≤0.05MPa,工作温度- 30～+40℃，相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。
手电动密闭阀具有一定的抗冲击波余压能力，可以电动和手动两用，安装时注意介质流向应与阀体上所标注的箭头方向一致。
二、手电动密闭阀门技术参数和性能
手电动密闭阀门电动执行器技术参数D940J手电动密闭阀门阀体参数电源AC110、220、380V/DC24、220V 公称通径DN150～1000mm
输出力矩50N·M～2000N·M 公称压力PN0.05MPa
任选功能开关型、触点型、开度信号、智能型阀轴材质碳钢
动作范围0～90°±5°阀体材质球墨铸铁、碳钢
动作时间15秒/30秒/60秒阀板材质球墨铸铁、碳钢
环境温度-30°～60°阀座密封NBR
手动操作附带手柄操作结构形式中线型
限位电气、机械二重限位温度NBR≤68℃
防护等级IP-67(防爆外壳:Exd Ⅱ BT4 IP67
可选)
适用介质空气
输入信号0-10，1-5VDC/4-20mA(智能型) 特点远程控制、启闭灵活、结构紧凑
•手电动密闭阀门尺寸
四、手电动密闭阀门安装
1、手电动密闭阀门可以安装在水平或垂直管道上，使用时要求阀门板全
启或全闭，不能作调节流用。
2、手电动密闭阀门安装时，应保证标志压力通径的剪头与受冲击波的方
向一致，并应便于阀门手柄的操作。
3、手电动密闭阀门可以采用支架或吊架形式安装。
4、手电动密闭阀门接管的法兰和橡胶垫圈按图加工。
五、手电动密闭阀门注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
电动阀门操作规程
电动阀门操作规程
《电动阀门操作规程》
一、安全操作
1. 在操作电动阀门之前，必须确保已经切断了电源，并且阀门处于关闭状态。
2. 在操作过程中，严禁将手指或其他物体伸入阀门内部，以免造成意外伤害。
3. 操作人员必须熟悉电动阀门的操作方法和相关安全规定，严禁未经培训和授权的人员进行操作。
二、操作流程
1. 打开电源，确保电动阀门处于待命状态。
2. 通过控制面板或遥控器设置要求的阀门开启角度。
3. 验证阀门开启角度是否符合要求，如有问题，应及时对阀门进行调整或维护。
4. 操作完毕后，关闭电源，将阀门恢复到关闭状态。
三、维护保养
1. 定期检查电动阀门的电源线路和控制系统，确保其正常运行。
2. 对电动阀门的零部件进行定期润滑和清洁，延长使用寿命。
3. 若发现电动阀门存在故障或异常情况，应立即停止使用，并联系专业维修人员进行维护和修理。
四、注意事项
1. 在操作电动阀门时，应注意周围环境和其他设备的安全。
2. 严禁擅自调整电动阀门的参数和功能，以免影响正常使用。
3. 如遇到紧急情况或突发故障，应立即停止使用，并及时报告相关部门。
通过遵守以上操作规程，可以保证电动阀门的安全运行和正常使用，确保设备的可靠性和稳定性。
手动阀门操作规程完整版
手动阀门操作规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】手动阀门操作规程1 适用范围本规程适用于各类手动阀门，包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。
电动阀门手动操作时，可以参考本规程，所有阀门（安全阀除外）的维护、检修均可参考本规程执行。
2．1手动阀门的操作2．1 操作阀门前，应认真阅读操作说明。
2．2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志。
2．3通常情况下，关闭阀门时手轮(手柄)向顺时针方向旋转，开启阀门时手轮(手柄)向逆时针方向旋转。
2．4 手轮(手柄)直径(长度)小于或等于320mm 时，只允许一人操作。
2．5 手轮(手柄)直径(长度)大于320mm 时，允许多人共同操作，或者借助适当的杠杆(一般不超过0．5m)操作阀门。
2．6 操作阀门时，应缓开缓关，均匀用力，不得用冲击力开闭阀门。
2．7 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
2．8开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
2．9 收发清管球（器）时，其经过的球阀必须全开。
2．10 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。
2．11 操作闸阀、截止阀和平板阀过程中，当关闭或开启到上死点或下死点时，应回转1／2～1圈。
2 阀门的维护操作2．1 阀门的日常维护2．1．1 应保持阀体及附件的清洁，阀门开关指示牌、阀门编号牌必须保持清晰可见。
2．1．2 检查阀门的油杯、油嘴、阀杆螺纹和阀杆螺母及传动机构的润滑情况，及时加注合格润滑油、脂。
阀门加油时，应看清加油孔有没有胶塞封口，如果有应清图1 球阀 图2 截止阀图4 止回阀除掉。
阀门加油前应把阀开关启闭一次，并复原，然后才加油，这样才能使开关活动时带进管道损耗掉的密封脂得以补充。
2．1．3 检查阀门填料压盖、加油孔、加油孔螺帽、放散球阀、放散球阀阀芯、丝堵、膨胀节、阀盖与阀体连接及阀门法兰等处有无渗漏。
电动阀操作规程
电动阀操作规程
《电动阀操作规程》
一、概述
电动阀是一种通过电动装置来控制阀门开启和关闭的设备，广泛应用于工业、建筑和家用等领域。
正确的操作规程可以确保电动阀的正常运行，延长设备寿命，保障系统安全。
二、操作规程
1. 检查电源：在操作电动阀之前，必须确认电源是否已经接通并处于正常状态。
2. 检查环境：确保周围环境干燥清洁，没有易燃易爆物品，确保电动阀正常运行。
3. 检查设备：检查电动阀的外观是否损坏，机械部件是否处于良好状态。
4. 操作步骤：按照设备说明书的要求，正确地操作电动阀的开启和关闭，不得随意调整电动阀的参数。
5. 遇到故障：如果发现电动阀出现异常情况，应立即停止使用，并及时向相关人员报告，不得擅自修改或修理电动阀。
三、注意事项
1. 阀门开启和关闭过程中，应注意周围人员和设备的安全。
2. 长期不使用的电动阀需要定期检查维护，以避免出现故障。
3. 操作人员必须经过专业培训和授权才能操作电动阀，不得擅自操作。
四、结语
《电动阀操作规程》是确保电动阀正常运行和系统安全的重要保障，操作人员必须严格按照规程要求进行操作，做到预防为主，及时处理故障，确保电动阀的稳定运行。

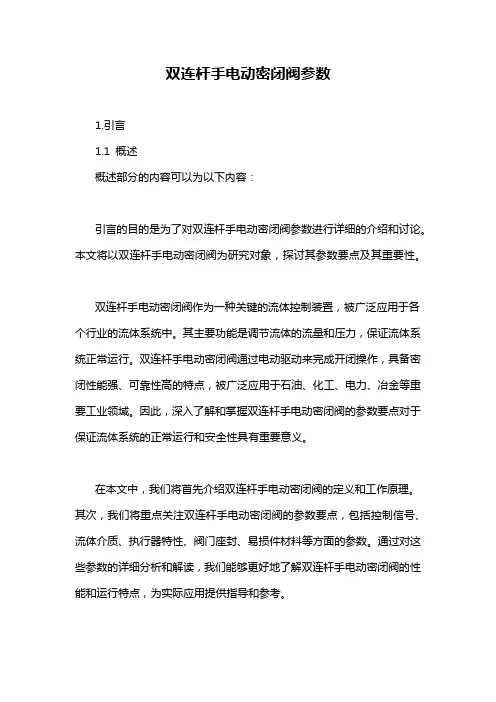

双连杆手电动密闭阀参数
双连杆手电动密闭阀参数1.引言1.1 概述概述部分的内容可以为以下内容：引言的目的是为了对双连杆手电动密闭阀参数进行详细的介绍和讨论。
本文将以双连杆手电动密闭阀为研究对象，探讨其参数要点及其重要性。
双连杆手电动密闭阀作为一种关键的流体控制装置，被广泛应用于各个行业的流体系统中。
其主要功能是调节流体的流量和压力，保证流体系统正常运行。
双连杆手电动密闭阀通过电动驱动来完成开闭操作，具备密闭性能强、可靠性高的特点，被广泛应用于石油、化工、电力、冶金等重要工业领域。
因此，深入了解和掌握双连杆手电动密闭阀的参数要点对于保证流体系统的正常运行和安全性具有重要意义。
在本文中，我们将首先介绍双连杆手电动密闭阀的定义和工作原理。
其次，我们将重点关注双连杆手电动密闭阀的参数要点，包括控制信号、流体介质、执行器特性、阀门座封、易损件材料等方面的参数。
通过对这些参数的详细分析和解读，我们能够更好地了解双连杆手电动密闭阀的性能和运行特点，为实际应用提供指导和参考。
最后，本文将对双连杆手电动密闭阀参数的重要性进行深入的讨论。
通过明确双连杆手电动密闭阀参数对流体系统运行的影响，我们可以更好地进行选择和配备，以提高系统的效率和可靠性。
通过本文的阐述，我们希望能够为读者提供一个全面了解双连杆手电动密闭阀参数的视野，为应用实践提供理论依据和技术支持，进一步提高流体控制的水平和效益。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分主要介绍了整篇文章的组织结构和各个部分的内容概览。
本文总共分为引言、正文和结论三个部分。
引言部分（Introduction）主要包括概述、文章结构和目的。
在概述中，将对双连杆手电动密闭阀的背景和相关问题进行简要介绍，引起读者的兴趣。
然后，明确文章结构，介绍本文将从哪些方面来讨论双连杆手电动密闭阀的参数。
最后，说明文章的目的，即为读者提供全面的了解和分析双连杆手电动密闭阀参数的相关知识。
正文部分（Main Body）将详细介绍双连杆手电动密闭阀的定义和原理，以及其参数要点。
电动阀门安全操作规程
电动阀门安全操作规程
电动阀门安全操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
1、认真阅读阀门说明书，了解基本结构和原理
2、电动蝶阀操作步骤
2.1闭合各回路空气开关，当“现场或远控”指示灯亮时，根据需要切换“现场”或“远程”控制，根据“关到位”或“开到位”指示灯亮，再选择开或关阀门操作。
注意：阀门没有关到位时，“关到位”或“开到位”指示灯都不会亮。
红灯表示“阀开到位”或“现场”控制，绿灯表示“阀关到位”或“远程”控制；
2.2若需手动开闭时，按下手动和自动切换开关，同时旋转阀门，“顺时针”方向是关闭阀门，关到位时指针指向0°，“逆时针”方向是开启阀门，开到位时指针指向90°。
这里填写您的企业名字
Name of an enterprise。
电动阀操作说明
手动操作
压下手动/自动手柄，使其处于 手动位置。旋转手轮以挂上离 合器, 此时松开手柄，手柄将 自动弹回初始位置，手轮将保 持啮合状态, 直到执行器被电 动操作, 手轮将自动脱离，回 到电机驱动状态。如果需要， 可用一个带6.5mm铁钩的挂锁 将离合器锁定在任何状态。
电动操作
选择现场/停止/远程操作
执行器报警
执行器报警图标，图4.6是在一 个执行器报警实际存在时显 示。 当报警存在时，电动操作将被 禁止。 可能的原因是： • 电机温度保护跳断 • 断电时电池电量过低* • 电源故障 • 执行器控制系统报警 * 见电池报警
• 电池报警
电池报警图标，在执行器检测到电池电量过 低、完全没电或丢失时显示。 在电源接通时，执行器检测到电池没电，且 执行器电源掉电禁止操作功能[OS]有效时， 电池报警和执行器报警图标都将显示，电动 操作将被禁止。
示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，
显示屏上可看到阀门打开的百分数或表示行程末端的符
号。
• 全开 由红灯指示灯和开启符号表示
由绿色指示灯和关闭符号表示
主电源关闭后，液晶显示器由电池供电，继续显示执行器 的阀位。无论何种情况，电池都不向背景灯和阀位指示灯 供电。
显示 – 就地指示
显示器的组成：
1. 红色 - 阀位指示灯 2. 黄色 - 阀位指示灯
2
3. 绿色 - 阀位指示灯 4. 液晶显示屏 (LCD) 5. 红外线传感器
3
1
4
6. 红外线信号确认指示灯
手电动密闭阀说明书
一、用途D940J-0.5系列手电动密闭阀门是有一定抗冲击波余压能力的专用防护设备，用于防护工程的进风和排风系统上，安装于水平或垂直的管道上，使用时要求阀门全启或全闭，不能作调节气流用。
公称压力不大于0.05MPa ，工作温度在-30°C —+40°C 之间，相对湿度30—40%，介质为空气，为单向闭路机构。
二、D940J-0.5系列手电动密闭阀门型号及主要技术参数三、D940J-0.5系列手电动密闭阀门结构特点及工作原理：D940J-0.5系列手电动密闭阀门主要由电动装置、电动阀门控制器和密闭阀门三部分组成；其工作原理为：当战时需要进行隔绝防护时，按下电动阀门控制器上的关阀按键，通过阀杆转动使阀门关闭，通过电动阀门的行程控制机构，锁紧阀门保证密封；也可转动手轮，通过阀杆转动使阀门关闭保证密封。
D940J-0.5系列手电动密闭阀门主要外形尺寸与连接尺寸：D940J-0.5系列手电动密闭阀门外型尺寸图：如左图所示：序号 型号风量（m 3/h ）重量（Kg ）V=6m/s V=8m/s 1 D940J-0.5-200 678 904 31 2 D940J-0.5-300 1526 2034 48 3 D940J-0.5-400 2713 3617 67 4 D940J-0.5-500 4239 5652 106 5 D940J-0.5-600 6104 8139 75 6 D940J-0.5-800 10852 14469 126 7D940J-0.5-10001695622608160D940J-0.5系列手电动密闭阀门外型尺寸表（mm）规格L0 L1 L2 D D1 D2 n d DN200 672 118 472 270 215 250 8 9 DN300 781 145 521 385 315 360 9 11 DN400 945 175 598 515 441 490 12 12 DN500 1095 225 665 650 560 622 12 14 DN600 1081 275 706 750 666 720 12 14 DN800 1271 290 801 950 870 920 16 17 DN1000 1606 300 1016 1205 1090 1160 20 18 四、D940J-0.5系列手电动密闭阀门电动装置主要由电机、减速器、行程控制机构、转矩控制机构、开度指示机构、手轮和机械限位机构组成。
电动调节阀操作说明
电动调节阀操作说明
一、手动操作：
1.打开电动调节阀手动操作开关。
2.根据需要转动手动操作装置，使阀门打开或关闭。
3.用手摇动手轮或手柄可以控制阀门的开度，从而调节流量或压力。
4.完成调节后，关闭电动调节阀手动操作开关。
二、自动操作：
1.连接电源（交流220V、380V、直流12V等）。
2.在控制室或控制面板上操作调节器或控制器，设定所需开度、流量或压力等参数。
3.电源接通后，电动执行器接收到信号，开始工作。
4.根据设定参数，电动执行器带动阀门打开或关闭，自动调节流量或压力。
5.在操作期间，可通过控制器上的显示屏或指示灯了解电动调节阀的工作状态。
6.完成调节后，通过控制器或调节器停止电动调节阀的运行。
三、注意事项：
1.在手动操作阀门时，要轻松稳定，防止太过用力导致阀门损坏。
2.在使用电动调节阀时，应确保电源稳定，避免电压过高或过低对设备造成损害。
3.在设定参数时，要根据具体情况和要求合理设置，避免阀门过开或
过闭，影响流量和压力控制。
4.定期检查电动调节阀的状态和工作情况，如有异常及时处理或维修。
5.遵守操作规程，严禁非专业人员乱操作和调节。
以上是电动调节阀的操作说明，希望能对您有所帮助！。
电动阀操作说明
电动阀操作说明电动阀操作说明1.简介电动阀是一种自动控制系统中常用的设备，用于控制管道中的流体流动。
本操作说明将详细介绍电动阀的操作步骤和注意事项。
2.安装2.1 确保电动阀与管道之间的连接正确，防止出现漏水或渗漏的情况。
2.2 确保电动阀的电源接线正确，防止电源异常造成设备故障。
2.3 对电动阀进行稳固的安装，以保证其正常运行和使用。
3.操作步骤3.1 打开电源开关，确保电动阀处于通电状态。
3.2 按下开关按钮或旋转操作手柄，使电动阀处于开启状态。
3.3 根据需要调节电动阀的开启程度，可以通过控制按钮或旋钮来实现精确控制。
3.4 如需关闭电动阀，按下关闭按钮或旋转操作手柄，使电动阀处于关闭状态。
4.注意事项4.1 在操作电动阀时，应注意周围环境的安全，避免发生意外伤害。
4.2 在进行电动阀维护或清洁时，必须先将电源开关关闭，以确保操作安全。
4.3 定期检查电动阀的工作情况，如发现异常应及时维修或更换设备。
4.4 遵循使用手册中的相关指导，避免违反操作规程造成设备损坏。
本文档涉及附件：附件1、电动阀操作手册本文所涉及的法律名词及注释：1.自动控制系统：指通过一系列设备和技术手段实现对机械、电气等设备或系统的自动控制和监测的系统。
2.管道：用于运输液体或气体的管线系统。
3.漏水：管道系统中发生的非正常液体流失现象。
4.渗漏：管道系统中发生的非正常气体或液体逸出或渗出现象。
5.电源接线：指将电动阀与电源之间进行正确连接的操作。
6.设备故障：设备发生故障或异常运行的情况。
7.开启状态：电动阀处于打开或通水状态。
8.开关按钮：用于控制电动阀开启或关闭的按钮。
9.控制旋钮：用于调节电动阀开启程度的旋钮。
10.关闭状态：电动阀处于关闭或断水状态。
11.操作手柄：用于控制电动阀开启或关闭的手柄。
电动阀门操作指导书
电动阀门操作指导书1 主要内容与适用范围本指导书规定了电动阀门的检查准备、操作步骤和注意事项。
本指导书适用于中石油昆仑燃气有限公司各站场的电动阀门的操作。
2 检查与准备2.1 操作阀门前，应认真阅读操作说明。
2.2 操作前一定要清楚介质的流向，应注意检查阀门开、关标志。
2.3 检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。
2.4 对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。
3 操作程序3.1 启动时，确认离合器手柄在相应位置。
3.2 如果是在控制室控制电动阀，把转换开关打到REMOTE位置，然后通过SCADA系统控制电动阀的开关。
3.3 如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到“OFF”位置。
3.4 采用现场操作阀门时，应监视阀门开、关指示和阀杆运行情况，阀门开、关状态要符合要求。
3.5 操作成功后应关闭电动阀门的电源。
4 注意事项4.1 行程和超扭矩控制器调整后的阀门，首次全开或全关时，应注意监视行程的控制情况，如阀门开、关到位置没有停止的，应立即手动紧急停机。
4.2 在开、关阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。
4.3 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
4.4 开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
4.5 收发清管球（器）时，其经过的球阀必须全开。
4.6 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。
