九年级物理上册《电压和电压表的使用》测试题 苏科版
《电压和电压表的使用》测 试 题
基础训练（A 级）
一、填充题
1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的__ _压，使电路中产生持续的___ __，这种思维方法称为___ _ 法．
2．学生喜爱的便携式单放机通常需要的电压为 6v ，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V ，我国家庭电路的电压为__ _ V ．
3．如图2所示，当量程为0-3v 时，电压表指针的读数为_ __v ； 当量程为0-15V 时，电压表指针的读数为__ _V ．
4．如图3所示，当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为_ __V ，灯L 1 两端的电压为_ __V ，灯L 2 两端的电压为__ _V ．
5．如图4所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；
若开关S 、S 1、S 2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．
二、选择题
6．下列说法中正确是（ ）
A ．电路两端有电压，电路中就一定有持续的电流
B ．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C ．电压是电路中形成电流的原因
D ．电路中有电流不一定有电压 7．关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表
C ．经试触后，被测电压不超过小量程时，应选用较小量程
D ．电压表接入电路时，不用考虑“+”“—”接线柱的接法 8．在图5所示电路中，开关闭合后，会出现的后果是（ ） A ．电流表与电压表被烧坏 B ．电流表与电压表都不会被烧坏
C ．只有电压表会被烧坏
D ．只有电流表会被烧坏 三、作图、实验与探究题
9．如图6所示，按照电路图，将实物图连接起来．
图1
图2 图
3
图 4
图5
10．在“用电压表测电压”的实验中，某同学进行了以下的步骤 A ．根据电路图正确连接电路；
B ．正确读出所测量的电压数据，并记录；
C ．熟悉电压表的量程和正确读数方法；
D ．根据记录总结串联电路和并联电路的电压关系 以上步骤按合理的顺序排列是_______。
能力训练（B 级）
一、选择题
11．如图7电路，当S 1、S 2都接通后，电压表所测量的是（ ） A ．L 1两端的电压 B ．L 2两端的电压 C ．电源电压 D ．无法确定 12．在图8电路中，圆 圈a 、b 、c 表示电表，则（ ）
A ．a 是电压表
B ．b 是电压表
C ．c 是电压表
D ．c 也可能是电流表
13．如图9所示电路中，把电压表的负接线柱引出的导线头E ，依次分别接在a 、b 、c 、d 四点，则开关闭合时，电压表示数最小的是（ ）
A ．a
B ．b
C ．c
D ．d
14．如图10所示电路中，当接通开关S 后，发现电流表指针偏转，电压表指针不动，则故障可能是
（ ）
A ．L 1的灯丝断了
B ．L 2的灯丝断了
C ．L 1短路
D ．L 2短路
15．.在图11所示的电路中，电源电压6V ，闭合开关后两灯均不发光，用电压表测量点路中a 、 b 间电压为0，b 、 c 间电压为6V ，则电路中的故障可能是(
).
图8
图11
图9 图
10
图7
图
6
A. L 2断路
B. L 1和L 2断路
C. L 2短路
D. L 1和L 2短路
16．如图12所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（ ） A ．灯L 1、L 2、L 3是串联在电路中的 B ．灯L 1、L 2、L 3不是并联在电路中的 C ．甲、乙、丙是三只电流表 D ．乙表测的是灯L 2、L 3两端的电压之和 二、作图、实验与探究题
17．如图13所示的示教板的表面上有两个灯座，每个电路图的两端接有接线柱，安装上两盏相同的电灯，都能正常发光，现在只给你一只电压表和若干导线，怎样判断灯泡是串联还是并联？
18．有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220V 的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。
由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断，现在给你一只电压表，你如何查找故障所在？
19．游乐园里有一种游戏，手持铁棒在螺旋金属管里穿行，若不小心铁棒碰到金属管壁，灯会亮和铃会响．小明经过观察发现，这套游戏装置除了小灯泡和电铃外，还有两节电池，而铁棒
和金属管可以看成是一个开关，请把你猜想的这种游戏装置的电路画在方框内（电路图中电铃符号可用
表示）．并根据你猜想的电路图把图14中的实物连接完整．
三、计算题
20．如图15所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数回答下列问题：
⑴ L 1两端的电压U 1是多大？ ⑵ L 2两端的电压U 2是多大？ ⑶ L 1、L 2串联的总电压
U 是多大？
图12
图13
图
14
图15
⑷电源电压是多大？
综合延伸（C级）
21．.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电压表的准确度等级一般是2.5级的．2.5级电压表的含义是，用该电压表测量时的最大绝对误差不超过满刻度值的2.5﹪．下表给出了用2.5级电压表测量电压时，电压表指针的偏转角度与百分误差（即最大绝对误差
（1）上表中的最后一空处相应的百分误差应是_____________%．
（2）从上表中的数据可以看出，该电压表的指针偏转的角度越大，百分误差___________（选填“越大”“越小”或“不变”）．
（3）如果用准确度等级是2.5级的电压表进行测量时要求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的_______________．
参考答案
基础训练（A级）
1．电压电流类比法2．4 串联36 220 3．0.6 3 4．4 1.5 2.5 5．L1L2L1L1L2 L1L2(电源) L1，L1(电源) 6．C 7．C 8．D 9．略10．CABD
能力训练（B级）
11．B 12．C 13．A 14．C 15．A 16．C
17．将电压表依次接在任意两个接线柱上，测出每两个接线柱间的电压，若六次测量值中两次为零，其余四次测量值相等，则两灯为并联；若一次为零，四次测量值相等，另一次测量值是四次测量值的两倍，则两灯为串联。
18．．用电压表逐一测量每个小灯泡两端的电压，当电压表示数为220V时，表明此时电压表所测的灯泡已经被烧坏。
方法二：用电压表的一条线接在电源线上，另一条线依次接触灯泡的各接线点，当电压表示数由0-220 V(或220V-0)发生突变时，则电压表前后接触的两点之间的小灯泡，就是灯丝烧断的那一只。
19．略
20． 1.7V， 1.3V，3V，3V
拓展延伸（C级）21．50% 越小2/3。
苏科版物理九年级上学期《13.4电压和电压表的使用》同步练习
苏科版物理九年级上学期《13.4电压和电压表的使用》同步练习B．甲是电压表，乙是电流表，灯L1和L2并联C．甲是电压表，乙是电流表，灯L1和L2串联D．甲是电流表，乙是电压表，灯L1和L2并联7．如图所示，电路中开关S闭合时电压表测量的是（）A．电源电压B．L1两端的电压C．L2两端的电压D．L1两端的电压和电源电压之和8．实验课上，一位同学选“0﹣3V”量程的电压表测量电压，但另一同学却读数为12V，则实际上测得的电压应该是（）A．1.2V B．24V C．0.24V D．2.4V9．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接10．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（）A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V11．如图所示的电路中，电源电压为6伏，电压表的示数为2.2伏，电路中各元件均工作正常。
则（）A．R1两端的电压为2.2V，两个电流表的读数相同B．R1两端的电压为2.2V，A1的读数大于A2的读数C．R2两端的电压为3.8V，A1的读数可能大于A2的读数D．R2两端的电压为6V，A1的读数可能大于A2的读数12．如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样。
当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（）A．①③为电压表，②为电流表B．①③为电流表，②为电压表C．①②为电压表，③为电流表D．①②③均为电流表13．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小14．在探究串联电路电压特点时，某同学连接的电路如图所示。
苏科版九年级物理--电压及电压表常考题讲练

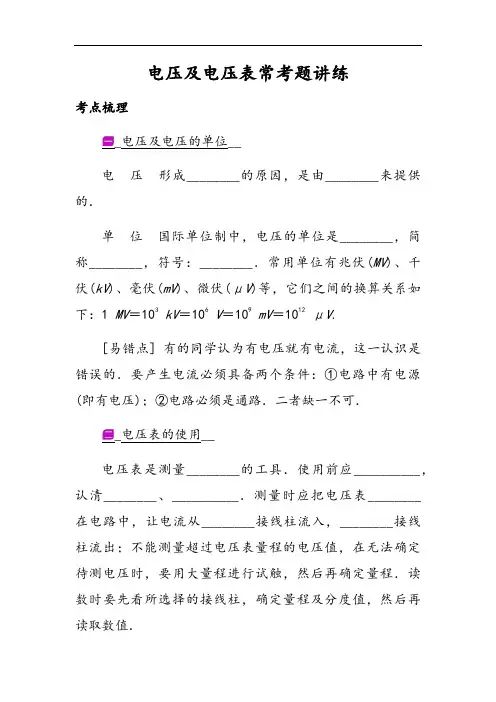

电压及电压表常考题讲练考点梳理_电压及电压的单位__电压形成________的原因，是由________来提供的．单位国际单位制中，电压的单位是________，简称________，符号：________．常用单位有兆伏(MV)、千伏(kV)、毫伏(mV)、微伏(μV)等，它们之间的换算关系如下：1 MV＝103kV＝106V＝109mV＝1012μV.[易错点] 有的同学认为有电压就有电流，这一认识是错误的．要产生电流必须具备两个条件：①电路中有电源(即有电压)；②电路必须是通路．二者缺一不可．_电压表的使用__电压表是测量________的工具．使用前应__________，认清________、__________．测量时应把电压表________在电路中，让电流从________接线柱流入，________接线柱流出；不能测量超过电压表量程的电压值，在无法确定待测电压时，要用大量程进行试触，然后再确定量程．读数时要先看所选择的接线柱，确定量程及分度值，然后再读取数值．_串、并联电路电压的特点__串联电路电压的特点在串联电路中，电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2.并联电路电压的特点在并联电路中，各支路两端的电压相等，且电路两端的总电压等于各支路两端的电压，即U＝U1＝U2.重难点题型归纳题型一：电压表测量位置判断（2020秋•南岗区校级月考）在下面的电路中，闭合开关S，能用电压表测量L1两端电压的是（）A．B．C．D．解：ABC、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，故ABC错误；D、L1和L2两灯并联，电压表并联在L1的两端，测量的是L1两端电压，故D正确。
故选：D。
题型二：串并联电路电压规律应用（2019秋•大连期末）如图所示的电路中，电源电压为6V 不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（）A．灯L1两端电压为2.5VB．灯L2两端电压为2.5VC．灯L1两端电压为3.5VD．灯L2和电源两端电压之和为3.5V解：由电路图可知，L1与L2串联，电压表测L1两端的电压，由电压表的示数可知，灯L1两端电压为2.5V，故A正确、C错误；因串联电路中总电压等于各分电压之和，所以，灯L2两端电压U2＝U﹣U1＝6V﹣2.5V＝3.5V，故B错误；灯L2和电源两端电压之和U+U2＝6V+3.5V＝9.5V，故D错误。

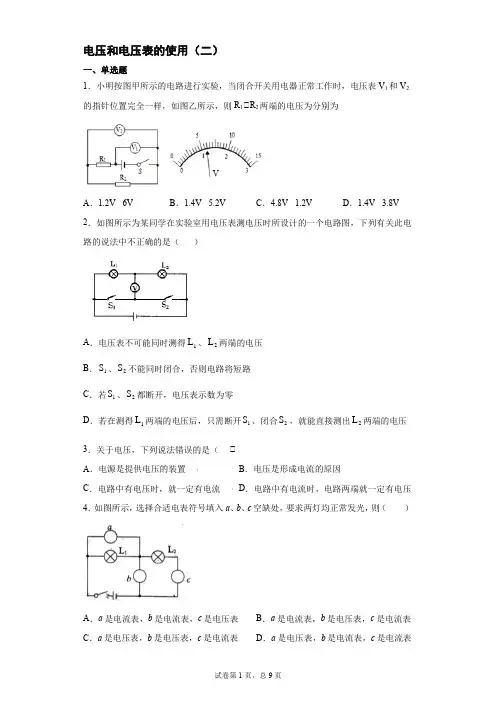

苏科版2020九年级物理上册13.4电压和电压表的使用 训练
B． 、 不能同时闭合，否则电路将短路
C．若 、 都断开，电压表示数为零
D．若在测得 两端的电压后，只需断开 、闭合 ，就能直接测出 两端的电压
3．关于电压，下列说法错误的是（）
A．电源是提供电压的装置 B．电压是形成电流的原因
C．电路中有电压时，就一定有电流 D．电路中有电流时，电路两端就一定有电压
A．若a、b都是电流表，则L1、L2并联，L3短路
B．若a、b都是电流表，闭合开关，a的示数小于b的示数
C．若a是电压表，b是电流表，闭合开关，只有L2不发光
D．若a、b都是电压表，闭合开关，a的示数等于b的示数
6．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
7．如图闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。一只灯泡突然熄灭，两个电表示数均不变，若故障是某只灯泡引起的，则原因可能是（ ）
A．L1短路B．L2短路
C．L1断路D．L2断路
4．如图所示，选择合适电表符号填入a、b、c空缺处，要求两灯均正常发光，则（ ）
A．a是电流表，b是电流表，c是电压表B．a是电流表，b是电压表，c是电流表
C．a是电压表，b是电压表，c是电流表D．a是电压表，b是电流表，c是电流表
5．如图所示的电路，L1、L2、L3是三个规格相同的小灯泡，下列说法正确的是( )
②为验证猜想二，应做编号为____________________________________________的实验；
苏科版九年级物理上册同步检测13.4电压和电压表的使用(word版,含答案解析)
13.4电压和电压表的使用

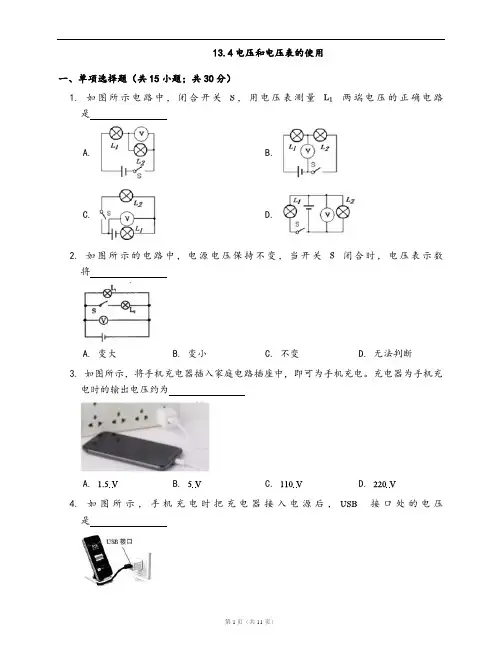

一、单项选择题（共15小题；共30分）
1. 如图所示电路中，闭合开关，用电压表测量两端电压的正确电路
是
A. B.
C. D.
2. 如图所示的电路中，电源电压保持不变，当开关闭合时，电压表示数
将
A. 变大
B. 变小
C. 不变
D. 无法判断
3. 如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。
充电器为手机充
电时的输出电压约为
C. D.
4. 如图所示，手机充电时把充电器接入电源后，接口处的电压
是
A. 低于 C. 等于 D. 高于
5. 如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出、和
两端的电压分别为、、。
下一步的操作应该
是
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，多次实验
C. 分析数据，得出结论
D. 换用电压表的另一量程，再测出一组电压值
6. 如图所示，当甲电路中的开关闭合时，两个电压表的指针位置均如图乙所示，
则电阻和两端的电压分别为
7. 如图所示，在探究串联电路电压规律时，闭合开关，小明同学用电压表测出、
和两端的电压分别为、、；在表格中记录数据后，下
一步首先应该做的是
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，再测出几组电压值
C. 分析数据，得出结论
D. 换用电压表的另一量程，再测出一组电压值。
2019-2020 年苏科版九年级物理上册课课练——13.4 电压和电压表的使用(含答案)

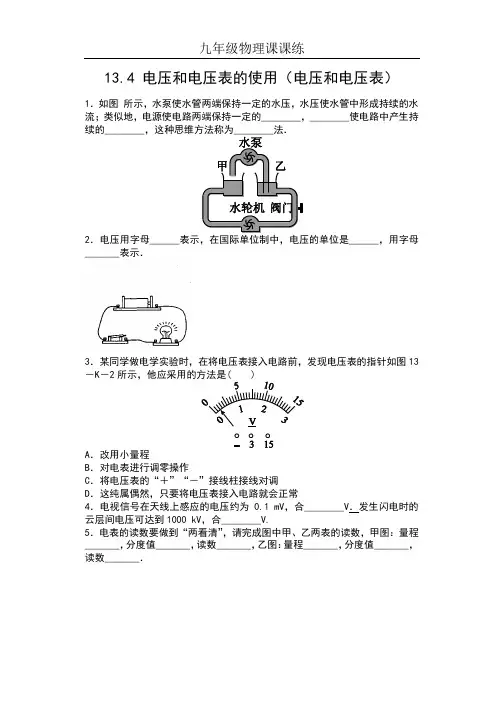

13.4 电压和电压表的使用（电压和电压表）1．如图所示，水泵使水管两端保持一定的水压，水压使水管中形成持续的水流；类似地，电源使电路两端保持一定的________，________使电路中产生持续的________，这种思维方法称为________法．2．电压用字母______表示，在国际单位制中，电压的单位是______，用字母_______表示．3．某同学做电学实验时，在将电压表接入电路前，发现电压表的指针如图13－K－2所示，他应采用的方法是( )A．改用小量程B．对电表进行调零操作C．将电压表的“＋”“－”接线柱接线对调D．这纯属偶然，只要将电压表接入电路就会正常4．电视信号在天线上感应的电压约为0.1 mV，合________V．发生闪电时的云层间电压可达到1000 kV，合________V.5．电表的读数要做到“两看清”，请完成图中甲、乙两表的读数，甲图：量程_______，分度值_______，读数_______，乙图：量程_______，分度值_______，读数_______．6．如图)A．L1两端的电压 B．L1和L2两端的电压C．L3和电源两端电压 D．电源两端电压7．某同学做电学实验时，在将电压表接入电路前，发现电压表的指针如图所示，他下一步应该进行的操作是( )A．改用小量程B．对电压表进行调零操作C．将电压表的“＋”“－”接线柱接线对调D．这纯属偶然，只要将电压表接入电路就会正常8．如图所示，电源电压保持不变，S1断开，S2闭合时，电压表的示数是6V；S1闭合、S2断开时，电压表的示数是 4.5 V，则L1、L2两端的电压分别是( )A．6V、4.5 V B．6V、1.5 VC．4.5 V、1.5 V D．1.5 V、4.5 V9．在如图所示的电路中，当开关S断开时，下列说法中正确的是 ( )A．电源两端电压为零B．电灯两端电压为零C．开关两端电压为零D．以上说法都不正确10．图的电路中，当开关S闭合时，电压表测的是哪部分的电压( )A．灯L1两端B．灯L2两端C．灯L1和L2两端D．电源和灯L1两端11．在如图所示的电路中，闭合开关S后 ( )A．电压表的示数为电源电压 B．电流表的示数特别大C．小灯泡正常发光 D．电流表、电压表都被烧坏1213．如图所示为某同学做实验时的错误电路图，当闭合开关S后，将出现的情况是( )A．电压表指针有明显偏转B．电压表一定烧坏C．灯泡L的灯丝烧断D．电源损坏14．如图所示电路，闭合开关，电压表V1的示数为6V，电压表V2的示为3.4 V．那么下列说法中不正确的是 ( )A．可知电源电压为6VB．可知L1两端电压为2.6 VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流15．如图所示，按电路图连接实物图．16．图是某同学用电压表测小灯泡L2错误．(1)________________________________________________________________；(2)________________________________________________________________．17．在如图所示的电路中，闭合开关S．灯L不亮，电压表有示数．已知电路中各处均接触良好．(1)请写出发生上述现象的三个可能原因：_______；_______；_______．(2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况，若电流表有示数，说明上述现象产生的原因是_______（写出一个可能原因）；若电流表无示数，说明上述现象产生的原因是_______．(3)小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因．此操作方案是否可行，请说明理由_____________________．18．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：答案1．电压电压电流类比2． U 伏特 V3． B4． 10－41065． 0～3 A 0.1A 2.5 A 0～3 V 0.1 V 2.5V6． B7． B8． D9． B10． B11． A12． L2L2L213． A14． D15．如图所示16． (1)电压表的正、负接线柱接反了(2)电压表与灯L2串联了17． (1)电阻R断路灯L短路灯泡两端的电压远小于其额定电压(2)灯L短路电阻R断路(3)不可行，可能会造成电源短路18．负0.6。
苏科版物理九年级上册知识归纳(附同步练习)13.4电压和电压表的使用

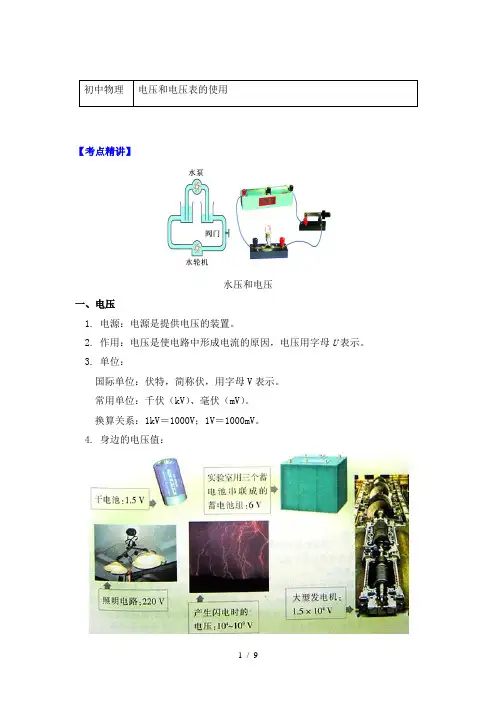

初中物理电压和电压表的使用【考点精讲】水压和电压一、电压1. 电源：电源是提供电压的装置。
2. 作用：电压是使电路中形成电流的原因，电压用字母U表示。
3. 单位：国际单位：伏特，简称伏，用字母V表示。
常用单位：千伏（kV）、毫伏（mV）。
换算关系：1kV＝1000V；1V＝1000mV。
4. 身边的电压值：二、电压表1. 认识电压表电路两端的电压可用电压表测量，如图所示的是实验室中常用的双量程电压表。
电压表盘上有两排示数，分别是0～3 V和0～15V。
有三个接线柱，分别是“－”“3”和“15”。
“－”表示负接线柱，“3”和“15”两个接线柱就是“＋”接线柱（注意不是“＋”极和“－”极），且使用“3”和“－”两个接线柱时，它的量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______；使用“15”和“－”两个接线柱时，量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______。
2. 电压表的读数方法（1）分清所选电压表的量程，知道指针满刻度所表示的电压值；如：0～3 V 或0～15 V。
（2）确定每一大格分成几小格，每一小格表示的电压值（即分度值，如：0.1 V或0.5 V）。
（3）看指针向右总共偏转了多少个小格，判断指针位置所示的电压值，读出电压的多少。
3. 电压表使用的注意事项①使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
②电压表必须并联在待测电路的两端，应使电流从电压表标有“3”或“15”的接线柱流入，从标有“－”的接线柱流出。
③被测电压的大小不能超过电压表的量程，一般先试用大量程，如电压表的示数在小量程范围内，则改用小量程。
【典例精析】例题1 小明用3 V和15 V两个量程的电压表测电压时，电压表的“＋”接线柱已接入电路，在用15 V量程试触时，指针位置如图所示，则下一步的操作应该是（）A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入c接线柱，闭合开关后读数D. 断开开关，接入b接线柱，闭合开关后读数思路导航：由试触电压表的指针偏转情况可知，应该选择0～15 V量程，在接线时，要断电操作，所以要先断开开关，然后将c接线柱（标着“15”的接线柱）接入电路，闭合开关后再读数，所以C的操作是正确的。
初中物理苏科版九年级上册电压和电压表的使用练习题
初中物理苏科版九年级上册电压和电压表的使用练习题一、单选题1.小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法()A. 两种B. 四种C. 六种D. 八种2.．2019年实验考试“探究串联电路的电压关系”，某同学按如图a所示连接电路。
闭合开关后，用电压表分别测量U ab、U bc、U ac三处电压，关于在实验过程中出现的情况，下列说法正确的是()A. 实验操作、读数正确，三次测量结果可能会出现U ac≠U ab+U bcB. 测出U ab间电压后，保持b不动，将a改接到c，可以测出U bcC. 连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零D. 实验时电压表示数U ab=U ac，且示数不为0，一定是a、b之间发生了断路3.在如图甲所示的电路图中，开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。
下列说法不正确的是()A. 电源电压为7.5VB. 灯L2两端的电压为1.5VC. 灯L2两端的电压为6VD. 灯L1两端的电压为6V4.如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是()A. U1=U2=U3，I1=I2B. U1=U2=U3，I1>I2C. U1+U2=U3，I1=I2D. U1+U2=U3，I1<I25.两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的()A. 两灯亮度不同B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等6.若家中每多使用一盏照明灯，则家庭电路的A. 总电流变小B. 总电流变大C. 总电流不变D. 总电压变大7.如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是()A. U1=U2=U3，I1=I2B. U1=U2=U3，I1>I2C. U1+U2=U3，I1=I2D. U1+U2=U3，I1<I28.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 以上说法都不对9.如图所示，当开关S闭合后，下列说法正确的是()A. 灯L1与灯L2并联，电压表测的是灯L2两端的电压B. 灯L1与灯L2串联，电压表测的是灯L2两端的电压C. 电流表A1测的是灯L1的电流D. 电流表A2测的是总电流10.如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是()A. 9VB. 10VC. 11VD. 12V二、多选题11.以下说法中与事实最为符合的是()A. 空调的电压约为220VB. 手机工作电流约10AC. 对人体的安全电压不高于36VD. 通过技术改进，热机的效率可以达到100%12.两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法正确的是()A. 两个电阻可能是并联B. 两个电阻的阻值可能相等C. 通过两个电阻的电流一定相等D. 通过两个电阻的电流可能相等13.如图所示电路中，下列判断正确的是()A. 两灯泡串联，甲丙是电压表、乙是电流表B. 两灯泡串联，甲乙是电压表、丙是电流表C. 两灯泡并联，甲丙是电流表、乙是电压表D. 两灯泡并联，甲乙是电流表、丙是电压表14.如图所示的电路中，电源电压为3 V，当开关S1，S2都闭合时，则()A. 电压表被烧坏B. 电流表将被烧坏C. 灯L1亮，灯L2不亮D. 两只灯泡都将不会被烧坏三、填空题15.如图所示电路中，电源电压3v，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为_____(选填串联或并联)，若断开S1、S3，闭合S2，此时电压表示数为_____V16.通过电灯L和电阻R的电流与其两端电压的关系如图所示将L和R串联后接入电路，当通过的电流为0.15A时，L和R两端的总电压是________V；将L、R并联后接入电路，当通过R的电流为0.15A时，通过灯L的电流为________A，L与R电压为________V。
苏科版物理九级上电压和电压表的使用同步练习含答案
13.4 电压和电压表的使用一．选择题（共6小题）1．（2016•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V2．（2016•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A． B．C．D．3．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V5．如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V1和V2的示数分别为U、U1和U2，电流表A、A1和A2的示数分别为I、I1和I2，则下列关系正确的是（）A．U1=U B．U＞U2C．I＜I2D．I1=I6．（2016•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍二．填空题（共8小题）7．（2016•西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．8．（2016•XX）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．9．（2016•成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式（选填“正确”或“不正确”）10．（2016•贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为V，电压表的示数为V．11．（2016•自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．12．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转如图乙所示，则灯泡L1两端的电压为V．13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是．14．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．三．作图题（共2小题）15．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．16．如图所示，是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得U ab=1.5V，U cd=0，试画出电池盒内的电池连接形式．四．实验探究题（共6小题）17．（2016•怀化）小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于端（选填“A”或“B”），并采用的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为V．18．（2016•赤峰）用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格（填“相同”或“不相同”）的灯泡．（2）用电压表分别测出L1和L2两端电压与串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到申联电路的电压特点是（用公式写出）．实验次数U1/V U2/V U/V1 2.3 0.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0（3）进行多次实验的主要目的是（填“寻找普遍规律”或“减小实验误差”）．19．现有三节新干电池，双量程电压表（0〜3V，0〜15V）一只，滑动变阻器（0〜20Ω）一只，小灯泡两个（额定电压分别为2.5V和3.8V），开关一只，导线若干根．（1）为研究串联电路电压规律，某同学先连接成如图所示电路，闭合开关前应将滑动变阻器滑片向（选填“A”或“B”）端滑动．（2）闭合开关，调节滑动变阻器到合适的位置，记下电压表示数U．（3）断开开关，为测量L2电压，只变更一根导线一端的连接点，请在这根导线上画一“×”号；再用笔画线线代替导线将电路接好．（4）该同学检査电路连接无误后，闭合开关，发现电压表指针猛向右偏转超出最大量程，请写出一条问题出现的可能原因是．（5）排除故障后，他调节滑动变阻器，记下此时L2两端的电压值U2．（6）用同样的方法测出L1两端的电压U1，该同学发现无法得到U=U1+U2的结论，请分析出现此问题的原因是．20．在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是．（2）问题解决后，开始按图2连接好电路，用开关试触时发现电压表的指针又偏转到图1的位置，则电压表产生此现象的原因是．（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1 L2两端的总电压U AC，更换不同灯泡，再做两次实验，将三次测出的电压填入下表．实验次数U AB U BC U AC第一次0.8 2.2 3第二次 1.0 2.0 3第三次 1.2 1.8 3请你根据她的实验过程和有关数据回答下列问题：①上面设计的表格中存在的不足之处是．②分析表格中的数据，得出实验结论是．③在许多实验中都需要进行多次测量：有的是为了找到普遍规律，避免偶然性；有的是为了求平均值以减小误差．下列实验中多次测量的目的与本实验相同的是（填字母）．A．测量物体的长度B．伏安法测电阻C．探究重力大小与质量的关系．21．如图甲所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，闭合开关前，滑片P应置于端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为的结论更合理．理由是．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为V．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是．22．电池使用说明中都有一条提示：“请一次性更换所有电池，以免新旧电池混用”．小海同学用所学物理知识探究这条提示的依据．方案一：用同型号串联的两节新电池和串联的一新一旧电池分别给同一辆玩具电动车供电，让电动车在相同路面上运动．（1）通过测量电动车运动的（选填“速度”或“路程”），比较两组电池为电动车提供的电功率的大小．（2）通过测量电动车能够运动的（选填“速度”或“路程”），比较两组电池为电动车提供的电能的多少．方案二：用定值电阻替代电动车，通过测量定值电阻两端的电压，比较电池给定值电阻提供的电压差异究竟有多大．小海设计了如图所示的电路，将方案一中的两组电池和同型号的一节新电池分别接入A、B间进行实验，并把开关闭合前后的电压表读数记录在下表中．电源S断开时的电压/V S闭合时的电压/V两新 3.2 3.1一新一旧 1.9 1.3一新 1.6 1.5（1）分析表中两列数据的第（选填“1”或“2”）列可知，串联的一新一旧电池给定值电阻提供的电压，不仅小于两节新电池提供的电压，而且竟然也小于一节新电池提供的电压．（2）为什么一新一旧电池给定值电阻提供的电压小于一节新电池提供的电压？原因分析：根据串联电路中电源电压等于各部分电路两端电压之（选填“差”或“和”），用一新一旧电池供电的电路中，废旧电池相当于在以一节新电池为电源的电路中串联了一个．（3）要使结论具有普遍性，需要换用（选填“不同”或“相同”）型号的新旧电池进行多次实验．（4）实验总结：综合上述小海的探究，结合你的认识，从能量的角度可以得出电池使用说明中提示的依据是：新旧电池混用，废旧电池会消耗新电池的部分．五．解答题（共3小题）23．小实验：自制水果、蔬菜电池同学们，你们自己做过水果电池和蔬菜电池吗？如果没有做过，不妨动手来做一个吧．实验材料非常简单，取一片铜片（或者用一根粗的裸铜丝，也可以用绞在一起的细铜丝，长约4厘米）和一条锌片（可从废干电池上剪下，跟铜片或铜丝等长，宽为数毫米）插入一只苹果中，就做成了苹果电池．如果将它们插入蕃茄中、桔子中、土豆中或者新鲜的蔬菜茎中，也就做成了蕃茄电池、桔子电池、土豆电池或者是蔬菜电池了，如图所示．这样的电池能提供微弱的电流．（1）这时铜片（铜丝）为水果电池（蔬菜电池）的极．（2）如果想知道电池是否能供电，你可怎么办：．（3）猜想水果电池（蔬菜电池）供电的大小可能与什么有关：（只需提出一种合理猜想）．（4）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：．24．某同学用实验“探究串联电路中电压的规律”．提出问题：在如图所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系．设计实验并进行实验探究：①按图所示的电路图连接电路．②把电压表分别接入到电路中的ab、bc、ac两点之间，闭合电键S，测出它们的电压，填入如表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换电阻R1、R2，或其中一个电阻（阻值不同）实验序号ab两端电压U ab bc 两端电压U bc ac两端电压U ac1 1.0 1.0 2.02 1.4 1.5 2.93 2.0 2.1 4.0请完成空格处的内容①在连接电路时，电键必须．②上面设计的表格中存在的不足之处是：．③表格补充完整后，通过对表格中数据的分析，后面两次实验是采用重复进行的（选填“方法一”或“方法二”）．④分析表格中数据，可以得出结论：串联电路中的电压规律是：串联电路两端的总电压等于．25．瑞瑞同学准备对串联电路的电压规律进行探究．主要步骤如下：a、按图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到滑片P上的C点；d、测出AC 间的电压．（1）在按电路图连接电路时，应先将开关（填“断开”或“闭合”），A点连接电流表的接线柱（填“+”或“﹣”）．再滑动变阻器的滑片p移到端的位置．（填“左”或“右”）（2）闭合开关S，发现电压表的指针偏转如图乙所示，这时他应立刻开关，并．（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压？答：，原因是（4）方法改正后，所测出AB、BC、AC间的电压记录在表格中；实验序号U AB（V）U BC（V）U AC（V）1 3.5 4 7.52 4 3.5 7.53 4.5 3 7.5（5）分析瑞瑞同学的实验数据得出的结论是：________________________________________．参考答案与解析一．选择题（共6小题）1．（2016•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V【考点】电压．【分析】每一节新干电池电压是1.5V，家庭电路的电压是220V，手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右；对人体安全的电压是不超过36V．【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．【点评】此题与生活结合紧密，是中考考查的热点．2．（2016•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A． B．C．D．【考点】电压表的使用．【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L2的两端．【解答】解：A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．故选C．【点评】本题考查电压表的正确使用方法的掌握情况，属于基本技能的考查，我们要学会判断出电压表测量的范围．3．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．【考点】电压表的使用．【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．【解答】解：A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．故选B．【点评】本题考查电压表的正确使用方法的掌握情况，会根据电路图判断出电压表测量的对象是解答的关键．4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V【考点】串联电路的电压规律；电压表的使用．【分析】（1）分析电路结构，弄清电压表V1、V2测电路中哪部分电路电压．（2）确定两个电压表的量程，然后读出电压表的读数．（3）根据串并联电路的规律特点，求出电灯L1和L2两端的电压．【解答】解：（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压．（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0～15V，分度值为0.5V，示数U V1=6V；电压表V2的量程是0～3V，分度值为0.1V，示数U V2=1.2V．（3）电压表V2测L1两端的电压，所以L1两端的电压U1=U V2=1.2V；由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=U V1﹣U V2=6V﹣1.2V=4.8V．故选D．【点评】本题考查了电压表的读数和串联电路的特点，分清电路的连接方式和电压表量程的判读是解决本题的关键．5．如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V1和V2的示数分别为U、U1和U2，电流表A、A1和A2的示数分别为I、I1和I2，则下列关系正确的是（）A．U1=U B．U＞U2C．I＜I2D．I1=I【考点】串联电路的电压规律；并联电路的电流规律．【分析】（1）在串联电路中，各部分的电压之和等于总电压；（2）在并联电路中，干路电流等于各支路电流之和；【解答】解：据甲图可知，两个灯泡是串联的，据串联电路中，各部分的电压之和等于总电压可知，L1和L2电压之和等于总电压，即U=U1+U2；故U＞U2．故A错误；B正确．据乙图可知，两个灯泡是并联的，据并联电路中，干路电流等于各支路电流之和可知，L1和L2的电流之和等于总电流，故I=I1+I2；故CD错误．故选：B．【点评】本题考查了串联电路的电压特点和电流特点，关键是电路串并联的辨别和电表所测电路元件的判断．6．（2016•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍【考点】并联电路的电压规律；并联电路的电流规律．【分析】首先正确分析电路图，两灯泡并联；然后根据并联电路的电压特点和电流特点对各个选项逐一分析即可．【解答】解：（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表V1测量灯泡L1两端电压；故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误；故选A．【点评】此题考查了对并联电路的电压、电流规律的掌握，关键是正确分析电路．二．填空题（共8小题）7．（2016•西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．【考点】电压表的使用；电压表的读数方法．【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以与指针的位置读出电压表的示数．【解答】解：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V；故答案为：负；0.6．【点评】本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属于基础题．8．（2016•XX）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．【考点】电压表的读数方法．【分析】根据电压表的量程和分度值读出示数即为电池的电压，根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极．【解答】解：由图可知，电压表的选量程为0～3V，电池的电压为0.5V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．故答案为：0.5；铜．【点评】本题综合考查电压表的读数以与电压表的正确使用，是一道基础题目．9．（2016•成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式（选填“正确”或“不正确”）【考点】电压表的读数方法；温度计的使用与其读数．【分析】（1）明确电压表的量程和分度值，再根据指针位置读出示数；（2）使用温度计测液体的温度时，温度计的液泡不能接触容器底和容器壁．【解答】解：（1）读图1可知，电压表的量程是0～3V，分度值为0.1V，其示数为2.4V；（2）图2中，温度计的玻璃泡接触到了容器底，这样会使测量的结果不准确，故这种放置方式是不正确的．故答案为：2.4V；不正确．【点评】本题考查了电压表的读数方法和温度计使用时的注意事项，都是最基本的物理测量工具，应熟练掌握它们的使用要求．10．（2016•贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为V，电压表的示数为V．【考点】串联电路的电压规律．【分析】由电路图可知，灯泡L1、L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压．【解答】解：因为电压表测L1两端的电压，所以L1两端的电压U1=2V，又据L1、L2串联，所以L2两端的电压为U2=U﹣U1=4.5V﹣2V=2.5V．故答案为：2.5；2．【点评】本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．11．（2016•自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．【考点】串联电路的电压规律．【分析】一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；由电路图可知，两灯泡串联，电压表测L2两端的电压；根据串联电路的电压特点求出L1两端的电压．【解答】解：根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，可知四节新干电池组成电源的电压U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；则根据串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U﹣U2=6V﹣2V=4V．故答案为：4V；2V．【点评】本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．12．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转如图乙所示，则灯泡L1两端的电压为V．【考点】串联电路的电压规律；电压表的读数方法．【分析】分析清楚电路结构、明确各电路元件的连接方式，根据电压表所测电路电压确定电压表量程，根据图示电压表读出电压表示数，然后由串联电路特点求出两灯的电压．【解答】解：由电路图可知，两灯泡串联，电压表V2测灯L2两端电压，电压表V1测两灯的串联电压，电压表V1示数大于V2的示数；则电压表V1量程是0～15V，它的分度值是0.5V，电压表示数U=5.5V；电压表V2量程是0～3V，它的分度值是0.1V，电压表示数是U2=2.5V；灯L1两端电压U1=U﹣U2=5.5V﹣2.5V=3V．故答案为：3．【点评】本题考查了串联电路的电压规律和电压表的读数，分析清楚电路结构、根据电压表所测电压确定电压表量程是本题的难点，也是正确解题的关键．13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是．【考点】电压表的使用；电流表的使用．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以与在电路中的作用解答本题．【解答】解：要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲、乙两个表调换位置，即甲为电流表，乙为电压表，这L2会被短路，因此仍能继续发光的灯是L1．故答案为：电压表；L1．【点评】此题主要考查电流表和电压表的连接方式以与在电路中的作用，并会分析和设计串并联电路．14．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．【考点】串联电路的电压规律；电压表的读数方法．【分析】由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；根据串联电路两端电压等于各部分电压之和确定电压表的量程，然后根据分度值以与指针的位置读出两电压表的示数，最后根据串联电路电压的规律求出灯L1两端电压．【解答】解：由电路图可知，L1、L2串联，电压表V1测量串联电路两端电压，电压表V2测量L2两端电压；由于串联电路两端电压等于各部分电压之和，所以V1选的是大量程，V2的是小量程，即V1的量程为0～15V，分度值为0.5V，示数为10V；V2的量程为0～3V，分度值为0.1V，示数为2V；因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压：U1=U﹣U2=10V﹣2V=8V．故答案为：8；2．【点评】本题考查了串联电路的电压特点，关键是电表所测电路元件的辨别以与电表量程的判断和读数．三．作图题（共2小题）15．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．【考点】电压表的连接；电流表的连接．【分析】根据电压表和电流表在电路中的作用以与并联电路的特点进行分析，即电压表在电路中相当于开路，电流表在电路中相当于导线．【解答】解：开关s闭合后，要使电阻R1、R2并联，因此电流必须从正极出发，分别流入电阻R1和R2中，故B为相当于开路的电压表；又因为电流通过A、通过电阻R1流回负极，因此A为相当于导线的电流表．据电流从正接线柱流入，从负接线柱流出，标出对应的正负接线柱即可；【点评】解答本题的关键是知道电压表和电流表的正确连接方法以与各自在电路中的作用．16．如图所示，是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得U ab=1.5V，U cd=0，试画出电池盒内的电池连接形式．。
苏科版九年级上册13.4电压和电压表的使用(含答案)
苏科版九年级上册13.4电压和电压表的使用（含答案）苏科版九年级上册13.4 电压和电压表的使用一、单选题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.5V，则（）A．L1两端电压为2.5V B．L1两端电压为3.5VC．电压表测L1两端电压D．L2两端电压为2.5V2．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．电流表短路B．灯泡L1断路C．灯泡L2短路D．灯泡L2断路3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关S闭合后，会出现（）A．电流表指针明显偏转B．小灯泡发光C．电压表指针明显偏转D．电池被烧坏4．如图所示，闭合开关，灯不亮，电流表有示数，电压表无示数，电路的故障可能是（）A．灯L被短接B．灯丝断路C．电阻R被短接D．开关S接触不良5．如图所示的电路中，已知定值电阻，，当开关接到位置1闭合时，电压表的示数为1.0V；当开关接到位置2闭合时，则电压表的示数可能为（）A．1.2V B．2.1V C．0.9V D．1.1V6．如图所示的电路中接入的是电压表，下列说法中正确的是（）A．闭合开关时，电压表将可能烧坏B．闭合开关时，电压表能正常测出电源电压C．闭合开关时，电压表的指针将反偏D．若将开关换成一个小灯泡，则电压表示数为零7．下列电路中电压表测量R2两端电压，且电路连接正确是（）A．B．C．D．8．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。
在移动滑动变阻器滑片的过程中，灯L时亮时灭。
若电路中只有一处故障，以下对此电路故障的判断正确的是（）A．灯L断路B．灯L短路C．R1短路D．R2接触不良9．图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。
下列分析正确的是（）A．显示仪是由电流表改装成的B．测较高温度时，R0两端的电压较大C．增大R0的阻值，可增大测温仪的最大测量值D．增大电源电压，可增大测温仪的最大测量值10．如图甲所示的电路中，闭合开关，两灯泡均发光，两个完全相同的电流表指针偏转均如图乙所示，下列正确的是（）A．通过两灯电流之比I1:I2＝5:1B．两灯两端电压之比U1:U2＝1:4C．两灯电阻之比R1:R2＝1:4D．两灯实际功率之比P1:P2＝5:111．在如图所示的电路中，闭合开关后，只有一盏灯亮，且电流表电压表都有示数。
苏科版2020九年级物理上册13.4电压和电压表的使用 练习
电压和电压表的使用（一）一、单选题1．下列数据符合实际的是（）A．一节新手机电池的电压为1.5V B．人额头的正常温度是38℃C．光在空气中的传播速度为34m/s D．对人体安全的电压不高于36V2．下列关于电表的说法正确的是（）A．使用时，电流表要与被测电路并联，电压表与被测电路串联B．电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好3．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表4．用电流测通过灯L1的电流，用电压表测通过灯L1两端的电压，图中接法正确的是（）A．B．C．D．5．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V6．如图所示，闭合开关S ，电路正常工作。
