住宅小区的配电系统相关的设计
住宅小区供电方案
住宅小区供电方案随着人们生活水平的不断提高，住宅小区对电力供应的需求和要求也越来越高。
一个安全、稳定、可靠的供电方案对于保障居民的正常生活和小区的各项设施运行至关重要。
下面将详细介绍一种较为完善的住宅小区供电方案。
一、小区用电负荷计算要设计合理的供电方案，首先需要准确计算小区的用电负荷。
小区的用电负荷主要包括居民生活用电、公共设施用电（如电梯、路灯、楼道灯等）、商业用电（如小区内的超市、理发店等）。
居民生活用电可根据小区的户数、每户的平均用电功率以及同时使用系数来计算。
一般来说，每户的平均用电功率可以参考当地的居民用电标准，并考虑未来一定时间内可能的增长。
公共设施用电则需要分别计算各个设施的用电功率和使用时间。
例如，电梯的功率较大，但使用时间相对较短；路灯和楼道灯功率较小，但使用时间较长。
商业用电则要根据商业类型和规模进行估算。
通过以上综合计算，可以得出小区的总用电负荷，这是选择供电设备和确定供电方式的重要依据。
二、供电电源及电压等级住宅小区的供电电源通常来自当地的电网。
根据小区的规模和用电负荷，选择合适的电压等级接入。
一般情况下，对于中小型住宅小区，可采用 10kV 电压等级接入；对于较大规模的住宅小区，可能需要更高电压等级的接入，如 35kV 。
为了提高供电的可靠性，小区应尽量采用双电源供电，即从两个不同的变电站或同一变电站的不同母线引入电源。
这样，当一个电源发生故障时，另一个电源能够及时投入，保障小区的正常用电。
三、变电站及配电室的设置根据小区的布局和用电负荷分布，合理设置变电站和配电室。
变电站一般设置在小区的负荷中心附近，以减少线路损耗和电压降。
对于高层住宅小区，可在每栋楼或每几栋楼设置一个配电室，将10kV 电压降压为 04kV ，再分配到各个用户。
配电室的位置应选择在通风良好、干燥、便于设备运输和维护的地方。
同时，要考虑与周围环境的协调，避免对居民生活造成影响。
四、线路敷设小区内的供电线路主要包括高压进线和低压出线。

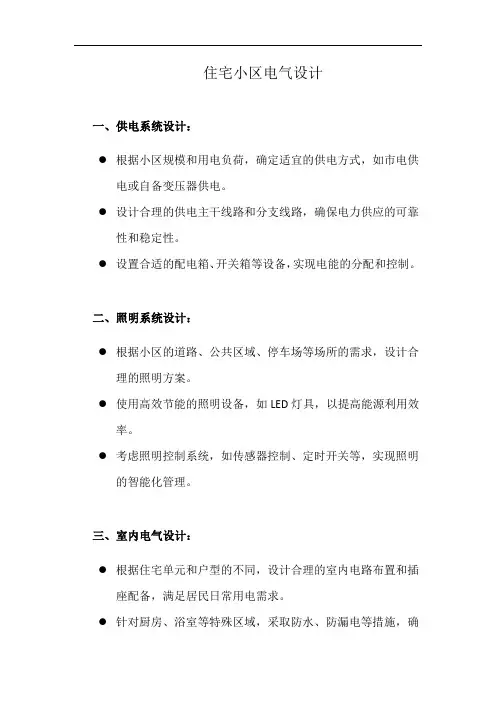

住宅小区电气设计(详细完整版)
住宅小区电气设计一、供电系统设计：●根据小区规模和用电负荷，确定适宜的供电方式，如市电供电或自备变压器供电。
●设计合理的供电主干线路和分支线路，确保电力供应的可靠性和稳定性。
●设置合适的配电箱、开关箱等设备，实现电能的分配和控制。
二、照明系统设计：●根据小区的道路、公共区域、停车场等场所的需求，设计合理的照明方案。
●使用高效节能的照明设备，如LED灯具，以提高能源利用效率。
●考虑照明控制系统，如传感器控制、定时开关等，实现照明的智能化管理。
三、室内电气设计：●根据住宅单元和户型的不同，设计合理的室内电路布置和插座配备，满足居民日常用电需求。
●针对厨房、浴室等特殊区域，采取防水、防漏电等措施，确保用电安全。
●考虑建筑物的耐火性能，在电气设计中采取相应的防火措施。
四、特殊设备电气设计：●针对小区内的特殊设备，如电梯、水泵、消防设备等，进行专门的电气设计和选型。
●根据设备的功率和运行要求，确定合适的电源电压、线路容量等参数。
●考虑特殊设备的监控和远程操作控制需求，配备相应的电气控制设备。
五、配电系统设计：●设计合理的配电方案，确保电力能够平衡地供应到各个用户。
●考虑电力负荷的均衡性，避免因某一用户用电大而导致其他用户用电不足。
●设置合适的漏电保护开关、过载保护开关等设备，确保用电安全。
六、接地系统设计：●设置良好的接地系统，确保电气设备的安全运行。
●根据相关规范，设计合适的接地电阻和接地线路，防止电气设备因接地问题引发的安全隐患。
以上是住宅小区电气设计的基本内容，具体的设计还需要根据国家和当地的相关规范和标准进行详细制定。
在设计过程中，需要充分考虑用电安全、节能环保和智能化管理的要求，确保小区的电气系统运行稳定、安全可靠。
住宅小区的配电系统相关的设计
住宅社區的配電系統相關的設計１居住建築用電負荷居住建築用電負荷分為兩類：一類是住宅用電負荷，含住宅照明和家用電器；另一類是公共區用電負荷，含公共區照明和動力兩部分負荷。
１．１戶內照明負荷住宅各種房間的不同使用功能及人員活動的頻率決定了光源的種類、燈具的形式及對光線變化的不同要求。
反映在電氣設計上便是照度要求。
（1）確定建築標準。
根據國家住宅與居住環境工程中心在２００２年編寫的《健康住宅技術設計要點２００２年修訂版》，再根據建設住宅的平均建築面積參數，以建築面積１００ｍ２為例。
（2）確定照度標準：《建築照明設計標準》（ＧＢ５００３４－２００４）對居住建築內照度標準及照明功率密度值做了規定（見表1）。
首先我們算出居室內燈具的光通量，然後通過光通量可以查表得出光源容量，將各居室的容量相加，便可以得出一戶的總照明燈具容量。
計算過程不一一羅列，最後計算的結果是居室內照明容量約為４００Ｗ.１．２家用電器負荷家用電器是住宅內負荷的主要因素。
家用電器負荷的確定應考慮兩個主要因素：第一，採暖、炊事及洗浴能源方式。
當大範圍採用電採暖、單元式集中空調、電熱水器和電灶，住宅內用電負荷應根據具體情況進行計算；第二，家用電器的普及率。
家用電器普及率是標誌著某類家用電器進入家庭的程度，當前的家用電器普及率可以反映出居民的生活水準，決定了居民用電負荷。
１．３公共區照明負荷公共區照明含有幾部分：一是經常有人員來往的地方，如樓梯間、電梯前室、走道等；二是如人防、水泵房、設備層等公共設施所在場所；三是樓內的疏散照明及事故照明。
場所不同，所選用燈具、光源不同，燈具控制方式不同，因此不同的公共區照明會有不同的需用係數。
１．４公共區動力負荷一是高層住宅樓內的電梯負荷（受建築物及電梯本身的參數，以及運行條件影響）；二是樓內的給、排水及通風設備負荷（排汙泵、生活水泵等）；三是住宅供暖設備負荷。
２住宅社區負荷計算住宅社區負荷計算在不同的設計階段採用不同的計算方法：在方案設計階段多採用單位面積功率法，在初步設計和施工圖設計階段多採用需用係數法。
住宅小区供配电系统设计
住宅小区供配电系统设计1. 设计依据根据《住宅小区供配电系统设计规范》（GB 50052-2009）及《住宅小区供配电系统设计技术规定》（DL/T 5136-2001）等国家和行业相关标准，结合本项目实际情况进行设计。
2. 设计原则1.确保供电可靠性：采用双电源供电方式，提高供电可靠性。
2.优化配置：合理配置变压器容量，满足住宅小区不同负荷的需求。
3.节约能源：采用高效节能设备，降低供电损耗。
4.安全环保：确保供配电系统安全运行，降低对环境的影响。
5.便于管理：简化系统结构，便于运行、维护和管理。
3. 供电方式本项目采用高压双电源进线，低压双母线分列运行的供电方式。
高压侧采用两路10kV进线，分别来自不同变电站，低压侧分为A、B两段母线，A段母线带负荷Ⅰ、Ⅱ类负荷，B段母线带负荷Ⅲ类负荷。
4. 配电系统4.1 配电室设置本项目设一个配电室，位于小区中心位置，便于供电和维护。
配电室面积应满足设备安装、运行和维护需求。
4.2 变压器选择根据住宅小区负荷特性，选择干式变压器。
变压器容量应根据负荷计算结果及功率因数选取，满足小区高峰时段用电需求。
4.3 低压配电设备低压配电设备主要包括低压配电柜、配电箱、断路器、接触器、继电器等。
设备应具备短路、过载、缺相等保护功能。
4.4 电缆选择根据负荷性质、供电距离、环境条件等因素，合理选择电缆类型、截面和敷设方式。
5. 供电质量5.1 电压质量本项目电压质量应满足《供用电合同》及相关标准要求，确保电压波动、闪变、谐波等指标在规定范围内。
5.2 供电可靠性双电源供电方式可提高供电可靠性。
在正常情况下，两路电源互不干扰，共同承担负荷。
当一路电源发生故障时，另一路电源应能独立承担全部负荷。
6. 安全防护措施6.1 继电保护设置过电流保护、零序保护、过电压保护、欠电压保护等继电保护装置，确保供电系统安全运行。
6.2 防雷接地按照《建筑物防雷设计规范》（GB 50057-2010）进行防雷接地设计，降低雷击对供电系统的影响。
住宅小区供电系统设计
住宅小区供电系统设计随着城市化进程的加快，住宅小区的规模和数量不断增加。
为了保障居民的正常用电需求，住宅小区供电系统的设计至关重要。
本文将就住宅小区供电系统的设计原则、配电房设计、配电系统设计等方面进行探讨。
一、住宅小区供电系统设计原则住宅小区供电系统设计应遵循以下原则：1. 安全性原则：确保供电系统的安全运行，有效预防火灾和电气事故的发生。
2. 可靠性原则：供电系统应具备可靠的供电能力，确保居民的正常用电需求不受影响。
3. 经济性原则：合理利用供电设备和线路，降低设备运行成本，提高供电系统的经济效益。
4. 灵活性原则：供电系统应具备一定的灵活性，便于后期的扩容和改造。
二、住宅小区配电房设计住宅小区的配电房是供电系统的核心组成部分，其设计应注重以下几个方面：1. 选址合理：配电房应选址在小区内部，远离居民区域，同时要考虑到供电设备和线路的布置和维护。
2. 建筑结构安全：配电房建筑结构应具备一定的抗震能力，确保在地震等自然灾害发生时能够保持安全稳定。
3. 隔离措施完善：配电房应设有良好的隔离措施，确保供电设备与其他区域之间的安全隔离，有效防止外界人员的非法操作。
4. 进出通道畅通：配电房的进出通道应保持畅通，便于工作人员维修和更换设备，同时也方便日常的巡检和管理。
三、住宅小区配电系统设计住宅小区供电系统的配电设计应满足以下几个要求：1. 供电负荷需求：根据小区的用电负荷需求确定配电设备的容量和数量，确保供电系统能够满足居民的正常用电需求。
2. 线路规划：根据小区的布局和用电负荷需求，合理规划供电线路的走向和截面积，避免线路过长或截面积过小导致电压降低、电流过载等问题。
3. 系统可靠性：采用双回路供电方案，确保一路出现故障时另一路能够正常供电，避免因单一设备故障导致整个小区停电。
4. 保护设备配置：在配电系统中配置过载保护、短路保护、漏电保护等设备，确保供电系统的安全可靠运行。
5. 后期扩容预留：在住宅小区供电系统设计过程中，应预留一定的供电容量，以便于后期小区的扩容和改造。
住宅小区供配电系统设计
案例二：某别墅区的供配电系统设计
总结词：安全可靠
详细描述：该别墅区供配电系统设计注重安全可靠，采用了高标准的设备和材料，确保了供电的安全 性和可靠性。同时，该设计还充分考虑了别墅区的特殊需求，如独立电源、备用电源等，以满足客户 对高品质生活的追求。
案例三
总结词：节能减排
详细描述：该老旧住宅小区供配电系统改造设计注重节能减排，对原有的供配电系统进行了全面的优化和升级。通过采用高 效节能的设备和智能化管理系统，该设计实现了能源的合理利用和减少排放的目标，为小区居民创造更加舒适、健康的生活 环境。
下能够迅速应对。
故障诊断与定位
02Leabharlann 建立故障诊断与定位机制，快速准确地确定故障部位和原因。
故障恢复
03
根据故障情况，采取有效措施进行故障恢复，确保供配电系统
的稳定性和可靠性。
06 住宅小区供配电系统设计案例分析
案例一：某高层住宅小区的供配电系统设计
总结词：高效稳定
详细描述：该高层住宅小区供配电系统设计采用了高效率、高稳定性的设备和技 术，确保了供电的可靠性和稳定性。同时，该设计还充分考虑了节能和环保的需 求，采用了智能化的监控和管理系统，实现了能源的合理利用和降低能耗的目标 。
采用低损耗、高效率的变 压器，减少无功损耗和有 功损耗，提高能源利用效 率。
节能照明
采用高效节能灯具和智能 照明控制系统，根据实际 需要调节灯光亮度，避免 浪费。
节能设备
优先选择能效高的电气设 备，如节能空调、节能冰 箱等，降低能耗。
自动化与智能化设计
远程监控
通过供配电自动化系统实现对小 区供配电设备的远程监控和调度 ，提高管理效率。
保护装置与自动化设备
住宅小区配电系统的设计
住宅小区配电系统的设计住宅小区配电系统是指为小区内的居民提供电力的系统。
在现代社会，人们对电力的需求越来越大，因此一个安全、稳定和高效的住宅小区配电系统设计显得尤为重要。
一个好的住宅小区配电系统设计可以确保电力供应的可靠性，提高居民生活质量，同时也能够减少电力损耗，节约资源。
本文将详细介绍住宅小区配电系统设计的相关内容，包括系统的结构、设计原则和注意事项等。
一、住宅小区配电系统结构住宅小区配电系统主要由供电系统和配电系统两部分组成。
供电系统包括变压器、开关设备、保护设备等，其主要功能是把高压电能转变为适合居民使用的低压电能。
配电系统则起到将电能分配到各个居民单元的作用，包括配电盘、线路等设备。
下面将对这两部分进行详细介绍。
1. 供电系统供电系统是整个配电系统的起点，它主要由变压器和开关设备组成。
变压器的作用是将输送过来的高压电能转变为适合小区居民使用的低压电能，一般为220V或者380V。
开关设备则包括断路器、隔离开关、避雷器等，在供电系统中起到了保护和控制的作用。
断路器可以在电路发生故障时迅速切断电源，保护居民的用电安全。
配电系统则是供电系统的延伸，其主要任务是将供电系统输送过来的电能分配到各个居民单元。
配电系统要包括在小区内的所有线路、配电盘等设备。
一般来说，小区的配电系统应该采用截面积足够大、材质优良的导线，以减小电力传输中的损耗。
在设计配电系统时还要确保电力平衡，尽量避免因为某一部分用电负荷过大而造成其他区域的供电不足。
在设计住宅小区配电系统时，应该遵循一些基本的设计原则，以确保系统的安全、稳定和高效。
下面将就一些常见的设计原则进行介绍。
1. 可靠性住宅小区配电系统是为了满足居民的日常生活需求，因此其可靠性是首要考虑的因素。
在设计时应该采用高质量、可靠的设备和材料，确保系统的稳定运行。
也要设计一套完善的保护机制，以应对各种突发情况。
2. 安全性居民的用电安全是住宅小区配电系统设计的另一重要原则。
住宅小区供配电系统设计
住宅小区供配电系统设计随着城市化进程的加快，住宅小区的建设成为一个不可忽视的问题。
而供配电系统的设计则是住宅小区建设中非常重要的一环。
一个合理的供配电系统设计可以为住宅小区提供高质量、稳定的电力供应，同时满足居民的用电需求。
本文将就住宅小区供配电系统设计进行探讨。
一、供配电系统概述住宅小区供配电系统是指将电力从电源送至单元楼、楼栋及各户的系统。
其主要组成包括变电站、开关设备、线路、配电房、计量设备等。
供配电系统设计的核心目标是确保电力供应的可靠性和安全性，并满足不同用户群体的用电需求。
二、负荷需求分析在供配电系统设计中，首先需要进行负荷需求分析。
通过调查住宅小区各类用电设备的数量、功率以及用电习惯等，对负荷进行合理划分和计算。
这可以帮助设计人员确定变电站容量、线路规格和选择适当的配电设备。
三、变电站设计变电站是住宅小区供配电系统的重要组成部分。
它起到将高压电能转换为低压电能的作用。
在变电站的设计中，需要考虑变压器的容量、阻燃性能以及可靠性等因素。
此外，为了提高供电的可靠性，还可以引入备用变压器和备用开关设备。
四、线路设计线路设计是供配电系统设计中的关键环节。
首先要选择适当的线缆类型，包括裸露电缆、电线和电缆井等。
其次，线路布置应合理，避免交叉干扰和过度负荷。
同时，要考虑线缆的敷设方式、敷设深度以及保护措施，确保线路的安全可靠。
五、配电房设计配电房是住宅小区供配电系统的重要组成部分，其设计需要充分考虑供电设备的布置和线缆的引入。
同时，配电房应具备防火、防盗和防潮等功能，确保供电设备的安全运行。
六、计量与监控系统设计计量与监控系统的设计是为了实时监测住宅小区的用电情况，及时发现并解决问题。
该系统可以记录住宅小区的用电量、功率因数等信息，为住宅小区的能源管理和用户用电分析提供依据。
七、安全与防护供配电系统设计过程中，安全与防护是必须考虑的重要因素。
设计人员应考虑防雷、防电击和防火等措施，确保住宅小区供电过程的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅社區的配電系統相關的設計
１居住建築用電負荷
居住建築用電負荷分為兩類：一類是住宅用電負荷，含住宅照明和家用電器；另一類是公共區用電負荷，含公共區照明和動力兩部分負荷。
１．１戶內照明負荷
住宅各種房間的不同使用功能及人員活動的頻率決定了光源的種類、燈具的形式及對光線變化的不同要求。
反映在電氣設計上便是照度要求。
（1）確定建築標準。
根據國家住宅與居住環境工程中心在２００２年編寫的《健康住宅技術設計要點２００２年修訂版》，再根據建設住宅的平均建築面積參數，以建築面積１００ｍ２為例。
（2）確定照度標準：《建築照明設計標準》（ＧＢ５００３４－２００４）對居住建築內照度標準及照明功率密度值做了規定（見表1）。
首先我們算出居室內燈具的光通量，然後通過光通量可以查表得出光源容量，將各居室的容量相加，便可以得出一戶的總照明燈具容量。
計算過程不一一羅列，最後計算的結果是居室內照明容量約為４００Ｗ.
１．２家用電器負荷
家用電器是住宅內負荷的主要因素。
家用電器負荷的確定應考慮
兩個主要因素：第一，採暖、炊事及洗浴能源方式。
當大範圍採用電採暖、單元式集中空調、電熱水器和電灶，住宅內用電負荷應根據具體情況進行計算；第二，家用電器的普及率。
家用電器普及率是標誌著某類家用電器進入家庭的程度，當前的家用電器普及率可以反映出居民的生活水準，決定了居民用電負荷。
１．３公共區照明負荷
公共區照明含有幾部分：一是經常有人員來往的地方，如樓梯間、電梯前室、走道等；二是如人防、水泵房、設備層等公共設施所在場所；三是樓內的疏散照明及事故照明。
場所不同，所選用燈具、光源不同，燈具控制方式不同，因此不同的公共區照明會有不同的需用係數。
１．４公共區動力負荷
一是高層住宅樓內的電梯負荷（受建築物及電梯本身的參數，以及運行條件影響）；二是樓內的給、排水及通風設備負荷（排汙泵、生活水泵等）；三是住宅供暖設備負荷。
２住宅社區負荷計算
住宅社區負荷計算在不同的設計階段採用不同的計算方法：在方案設計階段多採用單位面積功率法，在初步設計和施工圖設計階段多採用需用係數法。
（1）１９９９年８月，北京供電局下發了《關於城鎮居民新建住宅實施一戶一表的技術方案》（簡稱《方案》），即（９９）首規辦秘字第３１９號。
對住宅的"用電負荷標準及電度錶規格"（表2）做
了調整，給出了"不同戶數的需用係數"（表3）。
《方案》第一條中提出"用電負荷按遠期每戶不小於６千瓦計算"。
６ｋＷ/戶的的規劃容量有下列三個前提原則：第一，北京地區屬於採暖區，現階段以市政或社區集中式供暖為主，暫不考慮電採暖方式；第二，北京市現階段炊事能源以天然氣、液化石油氣及燃煤為主，只能用電飯鍋等小型電炊具而不能用電灶；第三，按北京市城鄉規劃委員會"關於在住宅設計中安裝（預裝）家用空調器的有關規定"（９４）首規辦規字第１７０號，一般職工住宅安裝空調器兩臺。
６ｋＷ/戶的規劃容量有下列兩層含義：一個是遠期要求，其目的是指導設計人員在具體設計時，對於居住建築內的開關、導線、電度錶等的選擇應留有餘量，不得小於３０A；一個是應當保證用戶能夠達到的最大負荷。
以現有設計條件為例：４ｋＷ/戶為計算負荷，是用電負荷計算的標準；６ｋＷ/戶為最大負荷，是單體設計中導線、開關等電氣組件的選擇依據。
該標準是一個"基本標準"，是一般居住區的建設標準，即使是搬遷民宅也必須達到這個最低的條件，並非是"豪華"級標準。
如果是一個較高檔次的居民區或每戶的用電結構有了變化，就應當對用電負荷的計算容量重新做調整。
（2）２００２年７月北京市供電局下發了《關於調整住宅用電指標和配置住宅變壓器標準的通知》即京供計【２００２】１７３號（見表4）。
以普通住宅為例，建築面積１００ｍ２/戶計，用電負荷６ｋＷ/
戶計，則單位面積負荷為６０Ｗ/ｍ２.按（表3）計算變壓器容量（按普通住宅計）：
Ｓ＝（Ｐ×ＫＴ）/（ＣＯＳΦ×ＫＦ）
＝（６０×０．２）/（０．８５×０．６５）
＝２１．７１ＶＡ/ｍ２
Ｐ--每平米用電指標６０Ｗ/ｍ２（用戶級）；
ＫＦ--供電部門推薦變壓器負荷率０．６５；
ＫＴ--供電部門推薦同時係數０．２；
ＣＯＳΦ--功率因數０．８５.
此結果為普通住宅社區變壓器容量計算指標（變壓器級）。
此指標（通常取值２２VA/m2）乘以住宅總建築面積則是本區的變壓器容量。
（3）需用係數
需用係數是住宅社區設計非常重要的參數。
仔細研究一下（表2）及（表3）這兩個需用係數表會發現二者之間不能吻合。
例如：在２００戶時係數分別是０．２６（用戶級）及０．２（變壓器級）設計者如何確定需用係數呢？筆者認為：
1）（表2）是需用係數在各種用戶量時連貫起來的一條曲線，是與國際上慣用的曲線基本一致的，在十多年的設計實踐中為行業人士所認可的。
因此，建議設計者在進行住宅的配電系統設計中，如元器件的參數計算及選型、導線的參數計算及選型、繼電保護的參數計算及整定等，仍按這個曲線確定需用係數。
2）（表3）是供電部門推薦的，並在供電局的方案審查中已開始按這個參數確定配電變壓器的容量。
但此參數僅在居住區計算變壓器容量時使用。
3）當按表2中的係數ＫＴ＝０．２６時，則Ｓ＝２８．２４ＶＡ/ｍ２。
可以看出在計算結果上（表2）比（表3）留有較大的餘地，這就為適應住戶今後的特殊要求預留了增容的條件。
兩表中的係數不同，在不同設計過程中採用不同的係數。
３住宅社區的配電系統設計
３．１社區變電室的分類
根據北京電力管理部門的管理要求，社區變電室分為兩種：局管變電室和自管變電室。
局管變電室由供電部門管理，採用低壓計量，住宅一戶一表，為住宅用戶和住宅社區中小於１００kＷ的非居民用電負荷（如電梯、公共照明、小店鋪、物業用房等）供電。
自管變電室，由用戶管理，採用高壓計量，為住宅社區中大於１００kＷ的非居民用電（如商業、會所等）。
局管變電室和自管變電室的不同之處。
（1）計量
自管變電室為高壓計量，供電部門根據高壓計量表向用戶收費。
局管變電室為低壓計量；供電部門根據低壓計量表向用戶收費，住宅計量到戶，非居民用電在每棟住宅樓配電櫃中設低壓計量表。
（2）電價：自管變電室高壓計量按峰穀電價收費。
局管變電室的低壓計量中住宅按居民電價，其餘按非居民電價。
（3）運行管理：局管變電室日常的運行管理和維護由供電部門
負責，費用不從小區物業管理費中出，或可申請社區公共維修基金。
（4）設計要求不同：自管變電室要設單獨由供電部門管理的１０kＶ電纜分界室；局管變電室不要單獨房間，可以和低壓櫃設於同一房間。
３．２變壓器容量的估算及台數的確定（以局管變電室為例）每個居住社區的１０ｋＶ變配電室均按雙路１０ｋＶ電纜供電。
高壓無聯絡，低壓有聯絡，聯絡斷路器自投自複。
考慮今後中遠期的用電水準，以近期為主選擇變壓器。
變壓器的總容量包括居民戶內的用電，居民建築中的公共照明及建築物內各類輔助動力的容量，以及居民生活所必需的小型配套建築（如熱力站、生活泵房等）的全部負荷。
但不含獨立建築（如醫院、大型商場等）用電容量。
變壓器的台數ｎ應能保證在一路電纜故障或一臺變壓器故障時，其餘ｎ－１臺能滿足全部用電負荷的需要。
例如雙路１０ｋＶ電纜進線兩臺變壓器分列無聯絡運行時，每臺變壓器的容量應滿足總計算容量的要求。
供電局推薦普通高層住宅社區變電所變壓器負荷率按６５％計，功率因數按０．８５計。
３．３社區變電所位置的選擇
確定了住宅社區負荷選定變壓器後，需要確定變電所的位置。
變壓所位置的選擇至關重要，決定著住宅社區配電系統的合理性。
選址時要特別注意以下問題：①盡可能接近負荷中心或大容量設備處，以減少電能損失和減小電壓降；②靠近電源側，進出線方便。
當高低壓。
