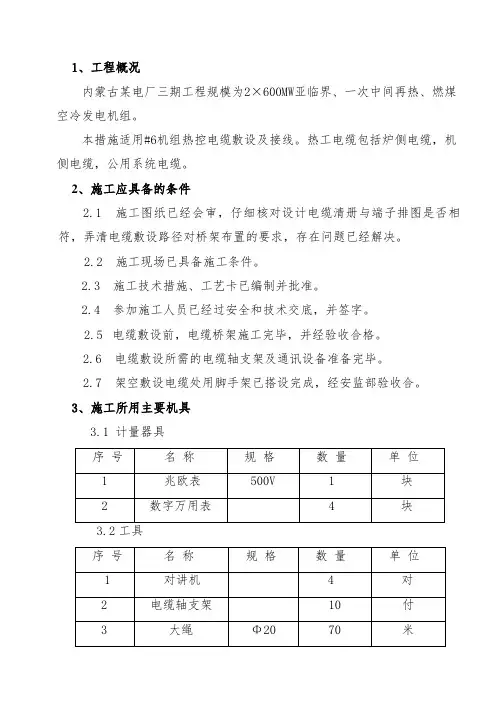

电厂机组电缆敷设施工方案
1、工程概况内蒙古某电厂三期工程规模为2×600MW亚临界、一次中间再热、燃煤空冷发电机组。
本措施适用#6机组热控电缆敷设及接线。
热工电缆包括炉侧电缆，机侧电缆，公用系统电缆。
2、施工应具备的条件2.1施工图纸已经会审，仔细核对设计电缆清册与端子排图是否相符，弄清电缆敷设路径对桥架布置的要求，存在问题已经解决。
2.2 施工现场已具备施工条件。
2.3 施工技术措施、工艺卡已编制并批准。
2.4 参加施工人员已经过安全和技术交底，并签字。
2.5电缆敷设前，电缆桥架施工完毕，并经验收合格。
2.6 电缆敷设所需的电缆轴支架及通讯设备准备完毕。
2.7 架空敷设电缆处用脚手架已搭设完成，经安监部验收合。
3、施工所用主要机具3.1 计量器具4、施工方法、步骤4.1 施工前的准备工作4.1.1 组织施工人员熟悉电缆通道，对电缆通道进行检查、清理、施工通道畅通、照明充足。
4.1.2 电缆清册已经核对，电缆敷设顺序清册编制完毕，电缆敷设工艺评定标准已编制、审核、批准。
4.1.3 电缆供应到位，电缆轴架运抵敷设现场，电缆绑线、电缆牌等材料准备齐全。
4.2 电缆敷设原则4.2.1 电缆敷设时应遵循从集中点(控制室或配电设备)向分散点、相同或相近路径的电缆一次性敷设的原则。
4.2.2 电缆在桥架上的敷设分层，主控室电缆夹层的电缆敷设自上而下依次为：一层低压动力电缆，二层控制电缆，下面三层是计算机控制和信号电缆。
敷设时按已编制的路径和顺序敷设。
4.2.3 电缆敷设时应尽量避免交叉，交叉不可避免时应成排交叉。
交叉点在人视线之上时，采用少量电缆在上多数电缆在下的方式交叉；交叉点在人视线之下时，采用多数电缆在上少数电缆在下的方式交叉。
4.3 电缆敷设4.3.1 电缆敷设前通知工程部，共同完成电缆桥架的核实、验收工作后方可进行电缆敷设工作。
4.3.2 电缆敷设前组织施工人员进行技术、安全交底，并进行交底双签字。
4.3.3 电缆敷设时，由专人统一指挥、分工明确、责任到人，并有明确的联系信号。
电缆桥架安装专项施工方案
目录1、工程概况 (1)2、编制依据 (2)3、施工准备工作 (3)4、施工工艺 (4)5、一般项目 (8)6、成品保护 (8)7、安全消防措施 (10)8、环保与文明施工 (10)1、工程概况本工程敷设有消防配电线缆(矿物绝缘电缆除外)(de)应采用封闭式金属槽盒,并采取防火保护措施.桥架(de)宽度小于400mm时板材厚度不小于 ,宽度等于或大于400mm时板材厚度不小于.电缆桥架水平安装时,支架间距不大于,垂直安装时,支架间距不大于2m；桥架施工时应注意与其他专业配合,满足建筑净高(de)要求.电缆桥架在穿过防烟分区、防火分区及楼层时应在安装完毕后,用防火材料封堵.2、编制依Array据建筑工程施工质量验收统一标准GB50300-2013建筑电气工程施工质量验收规范 GB50303-2002民用建筑电气设计规范 JGJ 16-2008国家建筑标准设计图集D701-1~3；建筑电气安装分项工程施工工艺标准;河南省建筑设计研究院绘制(de)电气施工图.3、施工准备工作技术准备（1）设计施工图纸和电缆桥架加工大样图齐全.（2）各种电缆桥架技术文件齐全.（3）土建预留(de)孔洞其位置,大小应符合设计和施工规范要求.材料准备(1)电缆桥架及其附件：应采用经过镀锌,其型号、规格应符合要求.电缆桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象.（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择.（3）镀锌材料：采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理.（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布,防锈漆、银粉漆等.施工机具准备（1）铅笔、卷尺、线坠、粗线袋.（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等.施工条件（1）配合土建(de)结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成.（2）土建主体结构完成,内部架管清理完成后,方可进行电缆桥架敷设.（3）建筑竖井内土建湿作业全部完成.（4）地面电缆桥架应及时配合土建施工.施工准备（1）现场加工须设置专用工作台,加保护围栏.（2）作业班组应分工明确,,提高“专业化”施工水平.（3）施工技术资料要和施工进度同步.4、施工工艺工艺流程放线定位→预留孔洞→支吊架安装→桥架线槽敷设安装→桥架内保护地线敷设操作工艺放线定位：根据施工图,从始端至终端(先干线后支线)找好水平或垂直线,用红外线沿墙壁、顶棚和地面等处,确定线路(de)中心线,按照设计图要求及施工验收规范规定,分匀档距（采用丁字尺）并用笔标出具体位置,如果支吊架固定位置有与顶板预应力肋梁冲突处,应避开肋梁位置.预留孔洞：根据设计图标注(de)轴线部位,将预制加工好(de)木质或铁制框架,固定在标出(de)位置上,并进行调直找正,待现浇混凝土凝固模板撤除后,撤下框架,并抹平孔洞口(收好孔洞口).支架与吊架安装要求1)支架与吊架所用钢材应平直,无显着扭曲.下料后长短偏差应在5mm 范围内,切口处应无卷边、毛刺.2)钢支架与吊架应焊接牢固,无显着变形、焊缝均匀平整,焊缝长度应符合要求,不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷.3)支架与吊架应安装牢固,保证横平竖直,在有坡度(de)建筑物上安装支架与吊架应与建筑物有相同(de)坡度.4)地上支架与吊架(de)规格ф10通丝杆为吊架、30303角钢为横担,40404角钢做固定支架.5)医疗区地下室采用角钢支架,对线槽进行吊装,并应有各自独立(de)吊装卡具或支撑系统.6)电缆桥架水平安装时,支架间距为,地上部分需增设固定支架,其间距根据主梁来定,具体规定为米；垂直安装时,支架间距为2m,如下图：水平桥架支架间距转弯处两边各设一组吊架,且两组吊架对称布置,间距为米,否则转弯中间位置增设一组吊架,如下图：7）严禁用木砖固定支架与吊架.8）线槽、桥架底板应与支吊架横担用金属螺栓固定（≤200mm,用一个螺栓固定；＞200mm,距边1/4处两个螺栓固定）桥架穿越墙体及楼板,应用不燃材料封堵；穿越防火分区桥架内必须做防火封堵；如下图：9）室外安装桥架安装高度不能低于积雪、积水高度,同时考虑选用防水型盖板,进出室外桥架、线槽,室内须高于室外,防止雨水流入室内,如下图：桥架施工时应注注意与其他专业配合,保证建筑物净高.金属膨胀螺栓安装要求1)适用于C5 以上混凝土构件及实心砖墙上,不适用于空心砖墙.2)钻孔直径(de)误差不得超过+～－；深度误差不得超过+3mm ；钻孔后应将孔内残存(de)碎屑清除干净.3)螺栓固定后,其头部偏斜值不应大于2mm.螺栓及套管(de)质量应符合产品(de)技术条件. 5)5)埋好螺栓后可用螺母配上相应(de)垫圈将支架或吊架直接固定在金属膨胀螺栓上. 17)2)桥架线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内,下图为桥架空间布置示意图：1)桥架线槽直线段组装时,应先做干线,再做分支线,将吊装器与线槽用蝶形夹卡固定在一起,按此方法,将线槽逐段组装成型.2)线槽与线槽可采用内连接头或外连接头,配上平垫和弹簧垫,用螺母固定.3)线槽交叉、丁字、十字应采用二通、三通、四通进行连接,导线接头处应设置接线盒或放置在电气器具内,线槽内不允许有导线接头.4)转弯部位应采用立上弯头和立下弯头,安装角度要适宜.5)出线口处应利用出线口盒进行连接,末端部位要装上封堵,在盒、箱、柜处应采用抱脚连接.1)保护地线应根据设计图要求敷设在线槽内一侧,螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈,压接牢固.2）金属桥架线槽(de)宽度在l00mm 以内(含l00mm),两段线槽用连接板连接处(即连接板作地线时),每端螺丝固定点不少于4 个；宽度在200mm 以上(含200mm)两段线槽用连接板连接(de)保护地线每端螺丝固定点不少于6个.3）地下室因比较潮湿,所以对地下室桥架及及其支吊架进行接地时采用404热镀锌扁钢通条敷设.5、一般项目电缆桥架敷设：电缆桥架应紧贴建筑物表面,固定牢靠,横平竖直,布置合理,盖板无翘角,接口严密整齐,拐角、转角、丁字连接、转弯连接正确严实,电缆桥架内外无污染.检验方法：观察检查.5. 2 支架与吊架安装：可用金属膨胀螺栓固定或焊接支架与吊架,支架与吊架应布置合理、固定牢固、平整.检验方法：观察检查.5. 3 缆线路保护：缆线路穿过梁、墙、楼板等处时,电缆桥架不应被抹死在建筑物上；跨越建筑物变形缝处(de)电缆桥架做补偿装置,缆线和保护地线均应留有补偿余量；直线段长度超过30m设有伸缩节,电缆桥架与电气器具连接严密.检验方法：观察检查.允许偏差项目：电缆桥架水平或垂直敷设直线部分(de)平直程度和垂直度允许偏差不应超过5mm.检验方法：吊线、拉线、尺量检查.6、成品保护安装电缆桥架时,应注意保持墙面(de)清洁.桥架安装过程中,应轻拿轻放,防止刮蹭掉漆(de)情况发生,且应保证桥架表面干净整洁.桥架安装完成后,不得再进行支架刷油漆.以防止桥架表面受到污染.使用脚手架时,注意不要碰坏建筑物(de)墙面及门窗等.桥架仓库存放有序,分类归码,保证安装时,材料及时出库:7、安全消防措施所有施工人员进入施工现场,必须戴安全帽,穿绝缘鞋.2米以上高空作业时,必须系好安全带.脚手架上作业时,探头板两端必须固定牢固.梯子上作业应有专人看护并有可靠(de)防滑措施.现场施工严禁吸烟,各种油料、漆料要按规定地方堆放,设专人看护.带电作业,需两人以上进行,防止触电,并备齐安全用具.参加调试工作人员始终要两人以上进行,佩带好各类防护用具,确保安全.调试中出现问题,要先切断电源,再检查设备情况.送电必须两人以上进行,确认所要通电(de)开关后,专人操作,一人监护,听从统一指挥.在送电和调试工作中,严禁非调试人员在次施工,调试好(de)设备,无关人员不得随意乱动.使用机械钻孔时,严禁带手套操作或手持工件进行操作.对三级电源配电箱和手持式电动工具,应经常进行绝缘检查.使用明火应办理明火手续和用火证明,在用火现场应注意周围环境,远离易燃物,并配齐必要(de)灭火器材,用火完毕应清理现场,消除隐患.存放、使用电气焊、氧气及乙炔时,应按规定集中管理,并且必须配备灭火器材.使用电焊时,把线、地线应双线到位,不得用金属构件做地线,并按规定操作.设备通电调试前,室内要设置相应(de)消防器材.8、环保与文明施工施工人员在工地期间不准喝酒.施工现场要做到活完场清.电缆桥架要堆放到安全地方,不易挤压与碰撞.使用机具保持机况良好,机容整洁.。
电缆桥架的安装施工方法
电缆桥架的安装施工方法1. 前期准备在进行电缆桥架的安装施工前，需要做好以下准备工作：1. 确定设计方案：根据实际需要，确定电缆桥架的设计方案，包括桥架类型、规格尺寸等。
2. 确定安装位置：根据实际需求和设计方案，确定电缆桥架的安装位置。
3. 准备所需材料和工具：根据设计方案，准备好所需的电缆桥架材料和安装工具。
2. 施工步骤按照以下步骤进行电缆桥架的安装施工：1. 进行现场测量：根据安装位置和设计方案，在安装位置进行测量，确定桥架的长度和高度。
2. 安装支架：根据桥架的长度和高度，在安装位置上安装支架，确保支架的平整和稳固。
3. 安装桥架：根据设计方案，将桥架逐段安装在支架上，确保桥架的连接牢固。
4. 进行防腐处理：在安装完成后，对桥架进行防腐处理，以延长桥架的使用寿命。
5. 进行验收和调整：在安装完成后，进行验收，确保安装质量符合要求。
如有需要，可进行桥架的调整和修正。
6. 清理现场：施工完成后，对施工现场进行清理，保持环境整洁。
3. 安全注意事项在进行电缆桥架的安装施工时，需要注意以下安全事项：1. 严格遵守安全操作规程：施工人员必须严格按照安全操作规程进行施工，确保个人安全和施工质量。
2. 佩戴个人防护用品：施工人员应佩戴好安全帽、安全鞋等个人防护用品，避免发生意外伤害。
3. 使用合适的工具和设备：施工人员应选择合适的工具和设备进行施工，确保安全和施工效率。
4. 防止电器触电：在进行电缆桥架安装时，需要注意避免与电缆接触，防止触电事故的发生。
5. 注意施工现场秩序：施工现场应保持整洁有序，避免杂物堆放和人员拥挤，降低施工风险。
以上是电缆桥架的安装施工方法及安全注意事项，希望对您有所帮助。
电缆桥架安装工程施工方案
本工程为某商业综合体弱电工程，包括电力干线及弱电工程配线。
电缆桥架安装工程是该工程的重要组成部分，为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 技术准备：熟悉相关规范、标准，掌握电缆桥架安装工艺，明确施工流程和质量要求。
2. 材料准备：电缆桥架、支吊架、连接件、膨胀螺栓、绝缘子、电线等。
3. 人员准备：组织专业施工队伍，进行技术交底和安全教育。
4. 施工设备：电动扳手、切割机、卷扬机、水平尺、线锤等。
三、施工工艺1. 施工顺序：电缆桥架安装→支吊架安装→桥架组装→电缆敷设。
2. 电缆桥架安装（1）确定电缆桥架的安装位置，按照设计要求进行定位。
（2）根据现场实际情况，选择合适的支吊架类型，进行固定。
（3）电缆桥架应保持水平、垂直，间距均匀，固定牢固。
3. 支吊架安装（1）根据设计要求，确定支吊架的位置和间距。
（2）使用膨胀螺栓或预埋铁件进行固定，确保支吊架牢固。
4. 桥架组装（1）按照设计要求，将桥架拼接成所需长度。
（2）连接件应连接牢固，防止桥架变形。
5. 电缆敷设（1）根据设计要求，确定电缆敷设路径。
（2）电缆应按顺序敷设，保持整齐，不得交叉。
（3）电缆接头处应留有适当余量，方便维修。
四、质量控制1. 电缆桥架外观检查：桥架表面应光滑、无损伤，连接处牢固。
2. 支吊架安装：支吊架固定牢固，间距均匀，符合设计要求。
3. 桥架组装：桥架拼接平整，连接牢固，无变形。
4. 电缆敷设：电缆敷设整齐，无交叉，接头处留有适当余量。
五、安全措施1. 施工现场设置安全警示标志，加强安全教育。
2. 施工人员佩戴安全帽、手套等防护用品。
3. 高空作业人员必须系好安全带，确保安全。
4. 施工过程中，注意防火、防爆，防止触电事故发生。
六、施工进度1. 施工前，编制详细的施工进度计划，明确各阶段工作内容、时间节点。
2. 施工过程中，严格按照计划执行，确保工程按期完成。
本方案为电缆桥架安装工程施工的指导性文件，具体施工过程中，可根据实际情况进行调整。
热控电缆桥架及保护管安装
使用内外连接片，用M8*15的方颈螺栓固定，螺母要置于槽外。
6.2.8水平段、直线段的桥架安装完毕后，再进行安装交叉、拐弯处
及变高、变宽处的桥架。交叉、拐弯均使用设备供给的三通、四
通、水平弯通、垂直弯通等成型的产品，对于特殊的地段，可自行
制作特殊件，以满足使用要求，制作的设备一定要符合质量标准。
变宽、变高处均应使用调角片和调宽片，且过渡角度不应大于30º，
K0728) 5.1.6汽水取样及化学加药系统热控施工图(14-F1591S-K0781) 5.1.7除灰电缆走向及主要设备布置图（14-F1591S-K0818） 5.1.8空压站热控施工图（14-F1591S-K0831） 5.1.9燃油泵房热工控制施工图（14-F1591S-K0902） 5.1.10空冷系统电缆敷设施工图（14-F1591S-K1107） 5.1.11热网站热力控制电缆敷设施工图（14-F1591S-K1307）
架
高)
个
水平梯形桥 2000×300×150mm(长宽
架
高)
个
垂直梯形弯
通
500×150mm
个
水平梯形弯
电缆桥架安装专项施工方案
电缆桥架安装专项施工方案一、前言电缆桥架作为电缆布线系统中的重要组成部分，在工业和建筑领域中广泛应用。
本文将介绍电缆桥架的安装专项施工方案，旨在保证安装施工质量，确保设备运行正常。
二、施工准备1. 材料准备•电缆桥架•安装配件•接地线•施工工具2. 人员配备•项目经理•安装技术人员•劳动工人3. 安全措施•确保安装现场通风良好•佩戴安全帽、安全鞋•遵守施工现场管理规定三、施工步骤1. 方案设计•根据现场布线要求制定电缆桥架安装方案•确定各支线、主线的敷设路径2. 定位标高•使用水平仪和测量工具确定每个支、主线的安装位置和高度•标记安装点3. 安装支吊架•固定吊架到墙壁或天花板•确保吊架安装牢固4. 安装电缆桥架•将电缆桥架对接到吊架上•使用连接件连接各段电缆桥架•确保连接牢固5. 敷设电缆•按照提前设计好的路径，将电缆放置到电缆桥架内•注意电缆的规整布局，避免交叉干扰6. 接地处理•按照要求设置接地线，确保设备接地良好•连接各支线、主线的接地线四、验收和测试1. 外观验收•检查电缆桥架的安装是否牢固•检查电缆敷设是否规整2. 功能测试•测试接地线是否连接良好•测试电缆系统的供电功能3. 安全检查•确保安装没有潜在的安全隐患•保证设备正常运行五、施工总结电缆桥架的安装是电缆布线系统中至关重要的一环，正确的施工方案可以保证系统运行稳定、安全。
在施工过程中，应严格按照制定的方案进行操作，确保质量。
同时，施工人员应具备一定的电气知识和安全意识，保障施工过程的顺利进行。
以上便是电缆桥架安装专项施工方案的详细内容，希望可以对相关工作提供一定的指导和参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某发电厂热控电缆桥架安装方案
1 工程概况
1.1 工程概况
1.1.1 概述
某*煤矸石坑口发电厂工程，本工程位于……。
本期本工程选用循环流化床锅炉，凝汽抽汽式直接空冷汽轮机。
1.1.2 工程范围
某*煤矸石坑口发电厂工程1号机组由我专业化公司负责1号机组锅炉主体系统及其除灰渣系统、1号机组汽轮发电机组及其附属系统、1号机组凝结水精处理系统、1号机组电子间夹层等范围的热控施工工作。
本施工作业指导书的施工范围为该区域所有热控电缆桥架安装。
1.2 工程量统计
1.3 施工工期
1.3.1 热控电缆桥架安装工期累计为：50天。
锅炉热控电缆桥架安装计划施工工期xxxx年6月至xxxx年7月随机务进度；
汽机热控电缆桥架安装计划施工工期xxxx年7月至xxxx年8月随机务进度；
集中控制室电缆夹层安装计划施工工期xxxx年5月20日开始；
2 编制依据
3 作业前的条件和准备
3.1 技术准备
3.1.1 施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2 施工场地能够满足施工要求，材料和设备均已到货。
3.1.3 施工技术措施编制完毕。
3.1.4 开工前的各种手续已办妥。
3.1.5 技术人员按照作业指导书，对施工人员进行技术、质量、安全交底，并进行了三签。
3.2 作业人员
3.3 作业工机具
3.4 材料和设备
按图纸上的数量准备所用的材料和设备，并检查材料和设备是否符合国家现行技术标准的规定，必须有合格证且与图纸相符。
3.5 安全器具
3.6 工序交接
1.检查桥架安装地点、路径，结合现场的实际情况，审核桥架路径的可行性，是否与其它
专业相冲突，桥架接口是否正确、做好图纸专业间的会审。
2.由土建专业技术人员提供现场某点的标高。
4 作业程序和方法
4.1 施工工序
图1 电缆桥架施工工艺流程图
4.2 施工方法及要求
4.2.1测量定位
1.根据施工图纸标出桥架的走向及支架的固定位置
2.定位时应保证桥架的走向与热机管道、设备不发生冲突。
桥架与热表面的距离，要求平
行时距保温层表面为500mm，交叉时200mm。
4.2.2支吊架制作安装
1.检查并确认所用材料的材质和尺寸是否符合要求；钢材应平直，无扭曲。
2.电缆桥架宽度600mm，支吊架横档采用L70*7的角钢；电缆桥架宽度≤600mm，横档采用
L50*5的角钢。
3.施工时，立柱的长短，应根据桥架的标高，梁的标高及桥架层数等具体工况来决定，现
场下料。
4.立柱下料不得使用电焊、火焊切割，下料后的立柱需用磨光机或锉刀打磨掉切口处的卷
边、毛刺。
按照桥架定位的路线，安装立柱。
5.水平走向桥架梯边高度h=100，支吊架每隔1.5米安装一付，桥架梯边高度h=150，支吊
架每隔1.8米安装一付，转弯处的支吊架个数适当加密。
6.水平走向桥架安装在钢结构厂房内时，可把立柱直接焊接到钢结构上（但应避免焊接在
斜拉的钢结构上）或辅助梁上，焊接时应先点焊，调整好垂直度，再焊接。
7.接处应牢固，焊接完后应除去焊渣，并涂以防锈漆。
8.立柱位置靠近混凝土结构时，若有预埋件，可直接焊接到预埋件上，若没有埋件则用膨
胀螺栓固定。
9.采用双拉杆、三拉杆吊架时，同排立柱之间的间距等于桥架的宽度加上100mm。
10.支吊架横档宽度等于桥架宽度+100mm+2倍角钢宽度。
11.横档安装：按设计标高，装好始末两端和转角处的横档，调整好标高，用螺栓固定在立
柱上，在两端拉两条水平线，水平线应与钢梁或楼板平行，然后在中间各定点安装横档。
12.同层桥架的横档应在同一水平面上，水平倾斜偏差每米应不超过2mm，高低偏差每米应
小于2mm；托架、支吊架沿桥架走向左右偏差应小于10mm。
4.2.3桥架拼装。
1.支吊架安装完工后，便可在横档上按图纸进行桥架的拼装。
2.安装前必须对变形的桥架进行调直，用桥架切割工具进行必要的切割工作。
切割后，用
角向磨光机除去切割表面的毛刺。
3.桥架拼装要求横平竖直、无变形，外表镀层无损伤脱落。
4.相邻桥架的连接应用螺栓固定，连接螺栓的螺母应放置在外侧，双侧平垫圈及弹簧垫圈
不得漏装、反装。
5.设计无要求时，直线段钢制脱架总长度超过30m，铝合金制电缆桥架超过15m，应有伸缩
缝，其连接应采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
6.电缆桥架转弯处的转弯半径，不应小于该桥架上敷设电缆的最小允许弯曲半径中的最大
值。
4.2.4竖井安装
1.安装竖井支架时，应先定位上、下两端的支架位置，装好这两点的支架，再在两端支
架的中间拉两条线，然后在各定点间安装支架。
2.组装后的竖井桥架，其垂直偏差、对角线偏差等应符合质量标准，组装后的竖井，其
垂直偏差不应大于其长度的2/1000；支架横撑的水平误差不应大于其宽度的2/1000；
竖井对角线的偏差不应大于其对角线长度的5/1000。
4.2.5电缆桥架调整及紧固
1.拼装后的桥架应进行调整，使桥架的纵向偏差（左右偏差）符合质量要求。
2.桥架与横档之间用螺栓固定。
注意连接螺栓的螺母应在外侧，连接必须紧固，无漏装
现象。
4.2.6桥架接地：
电缆桥架应具有良好的接地，应将每层桥架用接地线连接起来，并与接地干线相连。
桥架每隔10-20米应有一可靠接地。
其中塑钢桥架仅需沿支吊架焊接一道扁钢做桥架接地。
5 保证工期的措施
5.1 工期保证措施
热控电缆桥架安装施工前，一方面要根据施工计划，紧密跟随建筑及机务专业施工，桥架安装材料到货齐全并通过质量验收合格，沟通与相互配合，以保证下道工序施工的合理性和连续性；另一方面应充分理解施工图纸，参考以往的安装经验，结合本工程施工特点，制定出一套完美可行的施工方案，同时施工准备工作要提前做充分，从而确保施工工期的顺利实施。
6 质量控制点的设置和质量通病预防
6.1质量目标热控电缆桥架安装的质量达到优良级
6.2全面执行《火电施工质量检验及评定标准》中的相关内规范要求
6.3质量保证措施及施工工艺控制：
所有施工人员、技术人员经常性接受质量教育，不断提高质量意识。
施工过程执行有关程序文件的要求，认真做好质量记录。
记录应及时准确、实事求是，应标明相应量具编号。
开工前完成施工图纸技术文件会审、按照措施进行技术交底工作，并有审批后开工报告；质量标准应明确；测量用仪器仪表、量具已校验。
发现设备缺陷应及时报告，并根据批准的处理意见和技术要求，积极消除缺陷，施工人员不应隐瞒缺陷不报，也不得擅自处理。
讲究文明施工，严禁野蛮作业，设备材料严禁野蛮装卸和混乱堆放，严禁在设备上乱切割乱开孔，严禁无图纸设计盲目施工，禁止未经批准擅自修改施工图纸和材料代用。
严格执行三级检验制度，作好工序交接工作，施工人员和班组应主动向上级管理部门申请质量验收，而且施工工艺上要遵循工艺示范卡要求的内容。
7作业的安全要求和环境条件
7.1 作业的安全要求和环境条件
1.进入施工现场的人员必须正确佩戴安全帽，用好劳保用品，严禁酒后进入施工现场。
2.高空作业使用的脚手架必须经检查合格后挂牌使用。
悬吊式脚手架必须有保险加固措施，
钢管脚手架严禁用铁丝绑扎。
3.脚手架使用前应检查脚手架是否被破坏，高空作业必须正确使用安全带，将安全带挂在
上方牢固处，严禁高空落物。
4.动用电、气焊时应有防火措施和使用齐全的个人安全防护用品、用具。
5.使用电动工具应接零或接地保护，并装设漏电保护器。
6.使用无齿锯时要戴防护眼镜。
7.高空作业人员应佩带工具袋，较大的工具应系保险绳；传递物品时，严禁抛掷。
8.施工前进行安全技术交底并做好记录。
9.施工区域的空洞、临空面必须有安全可靠的防护设施，并严禁任意拆除或移动
10.特殊形式的脚手架应进行设计，并经技术负责人批准后方可搭设。
11.特殊工种持证上岗，严禁非专业人员从事本专业范围内的工作。
12.施工现场应做到工完、料净、场地清。
13.在夜间或光线不足的地方施工时须有足够的照明，并有防止漏电、触电的安全措施。
