建筑现场识图常识介绍绵阳师院罗毅
最全建筑施工图识读基础知识
最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。
工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。
2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况，做到心中有数。
3)按专业阅读，按照专业顺序深入细致地阅读。
先看基础图，再看详图。
看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。
发现问题时，做好读图记录，以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
建筑工程识图基本知识(PDF格式)-38页
建筑工程识图
建筑工程识图
1.基础
基础位于墙或柱的下部，属于承重构件，起承重作用，并 将全部荷载传递给地基。
2.墙或柱
墙和柱都是将荷载传递给基础的承重构件。墙还起围成房 屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和 非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横 墙。两端的横墙通常称为山墙。
表1-1 建筑施工图的常用比例
图名
比例
建筑物或构筑物的 平面图、立面图、剖面图
1:50、1:100、1:150、1:120、1:300
建筑物或构筑物的局部放大图 1:10、1:20、1:25、1:30、1:50
配件及构造详图
1:1、1:2、1:5、1:10、1:15、1:20、 1:25、1:30、1:50
工程结构
建筑工程识图
刘万琳
四川农业大学城乡建设学院
本章目录
建筑工程识图
1 房屋的基本组成 2 房屋施工图的分类及特点 3 房屋施工图的有关规定
建筑工程识图
第一章 房屋建筑识图基本知识
本
房屋的基本组成
章
学
习
房屋施工图的分类及特点
的
主
要
内
房屋施工图的有关规定
容
建筑工程识图
1.1 房屋的基本组成
一、房屋的组成及其作用
5.楼梯
楼梯是各楼层之间的垂直交通设施，供人们上下楼层和紧 急疏散之用。
6.门窗
门和窗均为非承重的建筑配件。门的主要功能是交通和分 隔房间；窗的主要功能则是通风和采光，同时还具有分隔和围 护作用。
建筑识图大一知识点
建筑识图大一知识点建筑识图是建筑学专业的一门基础课程，是建筑学学生必须掌握的重要知识点。
通过学习建筑识图，学生能够了解建筑设计图纸的基本组成和表达方式，掌握建筑图纸的读取、分析和绘制技巧。
本文将介绍建筑识图的主要知识点，包括平面图、立面图、剖面图等。
一、平面图平面图是建筑设计图纸的最基本形式，用于表达建筑物的布局和空间组织。
平面图通常包括平面布置图、平面设计图等。
平面布置图主要用于表示建筑物的整体布局，包括建筑物的各个功能空间、道路和绿化等。
平面设计图则更加详细，用于表示建筑物内部各个房间、功能区域的布置。
二、立面图立面图是建筑设计图纸中用于表达建筑外立面形象的重要形式。
立面图主要展示建筑物的外立面造型、立面比例关系和各种建筑元素的形式表达，如窗户、门、装饰物等。
通过学习立面图，学生能够理解建筑物外部形象的构成要素，并能够读取和分析立面图上的信息。
三、剖面图剖面图是建筑设计图纸中用于表达建筑物内部结构的形式。
剖面图一般根据一定的剖面线绘制，可以展示建筑物的垂直截面，包括墙体结构、楼层分布、天花板高度、地板结构等信息。
通过学习剖面图，学生能够理解建筑物内部结构的组成和空间层次关系。
四、构造图构造图是建筑设计图纸中用于表达建筑结构体系的形式。
构造图主要包括方案构造图和详图。
方案构造图用于表达建筑物的结构方案设计，包括结构柱、梁和板的位置和尺寸关系。
详图则更加详细，用于表达具体的构件连接、节点细部设计等。
通过学习构造图，学生能够了解建筑结构的组成方式和构造要求。
五、平面布置图平面布置图是建筑设计图纸中用于展示建筑物内部空间布局的形式。
平面布置图主要包括功能布置图和家具布置图。
功能布置图用于表示建筑物各个功能区域的位置和尺寸关系，如客厅、卧室、厨房等。
家具布置图则更加详细，用于表示建筑物内部家具的摆放位置和尺寸。
通过学习平面布置图，学生能够了解建筑物内部空间的合理布局和功能分区。
总结：建筑识图是一门重要的基础课程，通过学习建筑识图，学生能够理解和分析建筑设计图纸，掌握建筑图纸的读取和绘制技巧。
工程制图二绵阳师院罗毅副教授ppt课件.ppt
一、点的投影规律
① aa⊥OX轴 aa⊥OZ轴
a ●
X ax a●
Z
az
a
●
O
Y
ay
ay
Y
② aax= aaz=y=A到V面的距离
aax= aay=z=A到H面的距离 aay= aaz=x=A到W面的距离
二、各种位置直线的投影特性
a
a
c(d) d c ●
e f e(f) ●
b
b
d
●
a(b)
c
ef
投影特性:
① 在其垂直的投影面上，投影有积聚性。
② 另外两个投影，反映线段实长。且垂直 于相应的投影轴。
⑶ 一般位置直线
b
b
投影特性：
a
a
a b
三个投影都缩短。 即: 都不反映空间线段 的实长及与三个投影面 夹角的实大，且与三根 投影轴都倾斜。
ax
a●
解法二:
用圆规直接量 取aaz=aax
a● ax
a●
az
a
●
三、两点的相对位置
两点的相对位置指两 点在空间的上下、前后、
a●
Z ●a
左右位置关系。
b●
● b
X
判断方法：
YW a●
▲ x 坐标大的在左
●
b
YH
▲ y 坐标大的在前 ▲ z 坐标大的在上
B点在A点之 前、之右、之
4.4 轴侧图中剖切画法
返回
5.1 视图 5.2 剖视图 5.3 剖面图 5.4 简化画法
6.1 螺纹和螺纹紧固件 6.2 齿轮
6.3 键与销 6.4 弹簧
大一建筑识图知识点
大一建筑识图知识点建筑识图是建筑学专业中非常重要的一门基础课程，它是建筑设计和施工中必不可少的一环。
通过建筑识图，我们能够理解和解读建筑图纸，并准确地进行建筑设计和施工。
本文将介绍大一建筑识图的一些基本知识点。
1. 平面图平面图是建筑图纸中最基本、最常见的一种图纸。
它以俯视的视角来表示建筑物在水平方向上的布局和各个部分之间的关系。
在平面图中，建筑师使用各种符号和线条来代表不同的建筑元素，如墙体、门窗、楼梯等。
通过学习平面图，我们可以了解建筑的整体布局和功能分区。
2. 立面图立面图是建筑图纸中描述建筑物垂直方向外观的图纸。
它以正面或侧面的视角显示建筑物的外观特征，如外墙的装饰、窗户的位置和形状等。
立面图通常包括各种线条和标注，用于表达建筑物的比例、尺寸和设计细节。
3. 剖面图剖面图是建筑图纸中展示建筑物内部结构和空间分布的图纸。
通过剖面图，我们可以了解建筑物的截面形状以及不同楼层之间的空间关系。
剖面图通常包括水平线和垂直线，用于标识建筑物内部的不同元素和结构。
4. 结构图结构图是建筑图纸中描述建筑物结构和承重系统的图纸。
建筑物的结构图通常由平面图、立面图和剖面图组成，用于展示建筑物的框架结构、支撑系统和承重墙等重要构件。
结构图可以帮助建筑师和工程师了解建筑物的结构性能和设计要求。
5. 设备图设备图是建筑图纸中描述建筑物内部设备和管线布置的图纸。
它包括电气图、水暖图、通风图等，用于指导建筑物内部各种设备系统的安装和运行。
通过学习设备图，我们可以了解建筑物内部设备的位置、连接方式和工作原理。
6. 建筑比例建筑比例是指建筑图纸中所使用的比例尺。
比例尺表示建筑图纸上线段长度与实际长度之间的比例关系。
常见的比例尺有1:50、1:100、1:200等。
熟练掌握建筑比例的使用可以帮助我们准确地读取和绘制建筑图纸。
7. 图例和标注图例是建筑图纸中用于解释符号和标示各种元素和材料的说明图。
通过图例，我们可以理解建筑图纸中所使用的符号的含义和代表的建筑元素。

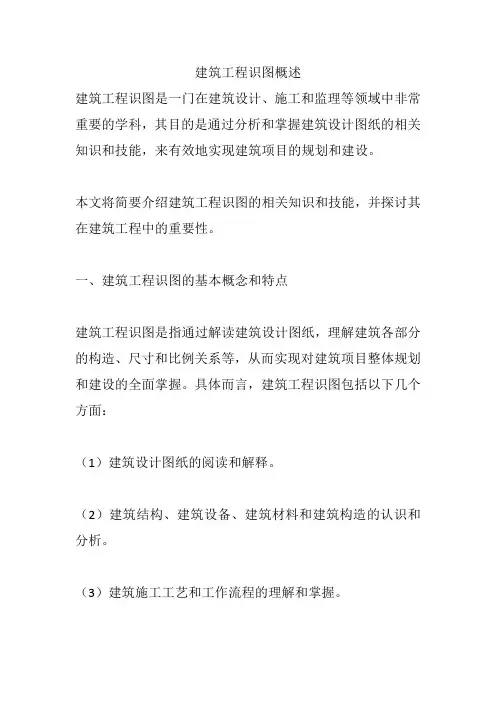

建筑工程识图概述
建筑工程识图概述建筑工程识图是一门在建筑设计、施工和监理等领域中非常重要的学科，其目的是通过分析和掌握建筑设计图纸的相关知识和技能，来有效地实现建筑项目的规划和建设。
本文将简要介绍建筑工程识图的相关知识和技能，并探讨其在建筑工程中的重要性。
一、建筑工程识图的基本概念和特点建筑工程识图是指通过解读建筑设计图纸，理解建筑各部分的构造、尺寸和比例关系等，从而实现对建筑项目整体规划和建设的全面掌握。
具体而言，建筑工程识图包括以下几个方面：（1）建筑设计图纸的阅读和解释。
（2）建筑结构、建筑设备、建筑材料和建筑构造的认识和分析。
（3）建筑施工工艺和工作流程的理解和掌握。
（4）建筑审批、监理和质量控制等方面的技能。
二、建筑工程识图的重要性建筑工程识图是建筑工程中非常重要的一环，主要体现在以下几个方面：（1）提高工程设计质量和效率。
建筑工程识图可以帮助工程师快速准确地掌握项目规划和建设的要求，从而制定合理的设计方案，同时保证施工质量和进度的稳定。
（2）保证工程质量和安全。
通过对建筑图纸的准确解读，工程师可以明确建筑结构与各种设备材料的安装位置、施工顺序和方法等，从而确保建筑工程的质量和安全。
（3）提高工程项目的效益。
建筑工程识图能够精确地规划和控制项目成本、进度和质量，从而提高工程项目的效益和竞争力。
三、建筑工程识图的发展趋势随着科技的不断进步和借助计算机辅助工程技术的应用，建筑工程识图已经从传统的手工识图向数字化和自动化转变。
未来，随着人工智能技术和大数据技术的不断发展，建筑工程识图将更加高效化和精准化，为建筑工程的规划和建设提供更好的技术支持。
总之，建筑工程识图是一门十分重要的学科，在建筑设计、建筑施工和监理等领域中都有着不可替代的作用。
因此，建筑工程师应该重视并不断学习这门学科，以保证建筑工程的质量和安全。
建筑工程识图(基础知识)
2. 钢筋末端需作135 °弯钩时， Ⅱ、Ⅲ级钢 筋的弯弧内直径不应小于钢筋直径的4倍 ，弯钩 后的弯后平直部分长度应符合设计要求；
钢筋末端135°弯钩
3.钢筋做不大于90°的弯折时，弯折处的弯 弧内直径不应小于钢筋直径的5倍。
钢筋末端90°弯钩
常用钢筋符号与图例
图例或符号 HPB235级钢筋
第一篇 建筑施工图识读
第一章 投影的基本知识 第二章 立体的投影 第三章 建筑制图的基本知识 第四章 房屋建筑施工图的主要内容
第一章 投影的基本知识
投影的基本概念和分类 正投影的基本特征 三面正投影 平面立体上点、直线和平面的投影
投影的基本概念和分类
投影的概念（手影）
投影中心、投影线、投影面、投影图
立体的投影
平面体的投影 曲面体的投影 剖视图和断面图
平面体的投影
平面体：由平面围成的形体（梁、板、柱） 基本平面体
棱柱、棱锥、棱台
平面组合体的投影
基本形体叠加 基本形体切割（举例）
平面组合体的阅读
平面体的叠加
平面组合体的阅读
曲面体的投影
基本曲面体的投影
圆柱、圆锥、球体
基本曲面体截切..
平面立体上点、直线和平面的投影
平面立体上的点的投影
点的标注、重影点、体上的点的投影（举例）
平面立体上直线的投影 平面立体上平面的投影
平面立体上直线的投影
投影面的平行线
只平行于一个投影面
投影面的垂直线
垂直于一个投影面,平行于另两个投影面
一般位置线
与三个投影面都倾斜
直线在空间位置的识读
剖面图的识读（教材137、138页）
建筑详图
详图的特点：
工业产品培养方案六 绵阳师院教师：罗毅(副教授)
9学分
人机工程学实验
8
8
8
5
0.5
视觉传达课程设计
2周
2周
2周
6
2
展示设计实验
22
22
22
7
1.5
生产实习
2周
2周
2周
7
2
专业综合课程设计
3周
3周
3周
7
3
小计
8
22
30,7周
9
任意选修
2.5学分
Pro/ENGINGEER实验
15
15
15
6
1
Solidoworks实验
15
15
15
6
1
计算机辅助工业设计实验
15
15
15
6
1
模型制作实验
30
30
30
6
2
网页设计实验
8
8
8
7
0.5
参加工业设计竞赛(获奖)
4-8
1
小计
75
8
83
83
65
毕业实践
必修
18学分
毕业
2周
2周
2周
8
2
毕业设计(论文)
16周
16周
16周
8
16
工业设计专业指导性培养方案㈥
（绵阳师范学院）罗毅
美术学院产品造型专业教育平台实践教学进程计划
专业：工业产品造型设计2013年
课程体系
课程性质
学分与比例
课程
按学年及学期分配
学时数
按学期分配
一学年
二学年
三Байду номын сангаас年
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼梯的类型
正梁式楼梯
反梁式楼梯
楼梯详图的内容
• 楼梯详图主要表达楼梯的类型、结构形式、 各部位的尺寸和装修做法等。
• 楼梯详图包括楼梯平面图，楼梯剖视图， 以及踏步、栏杆、扶手等节点详图 ，并尽 可能绘在同一张图纸上
• 楼梯详图分建筑详图和结构详图，并分别 绘制。较简单的现浇钢筋混凝土楼梯，可 合并绘制。
建筑现场施工图简介
绵阳师院美术系 罗毅
内容
一、建筑详图的形成与作用 二、建筑详图的图示内容和图示方法 三、建筑详图读图示例
一、建筑详图的形成与作用
• 用较大比例绘出的建筑细部的构造图样， 称为建筑详图。
• 常用的比例为1：1、 1：2、 1：5、 1： 10 、1：20、1：50
• 可详细地表达建筑细部的形状、层次、尺 寸、材料和做法等，是建筑施工、工程预 算的重要依据。
楼梯详图的内容
楼梯平面图 • 应标注楼梯间的定位轴线，楼地面，平台面的
标高及有关的尺寸（如楼梯间的开间和进深尺 寸，平台尺寸和细部尺寸）， • 注意梯段长度尺寸应注成： 踏面宽*踏面数=梯段水平投影长 • 在底层平面图中注明楼梯剖面图的剖切位置
及整体性，增加墙体的稳定性。减少由于地 基不均匀沉降而引起的墙身开裂。
• 圈梁宜设在楼板标高处，尽量与楼板结构连 成整体，当圈梁与过梁位置相近时，也可设 在门窗洞口上部，兼起过梁作用。
• 钢筋混凝土圈梁的高度不小于120mm，宽 度与墙厚相同 。
• 圈梁遇到门窗洞口时应设附加圈梁。
圈梁
砖砌圈梁 梁
2.墙身节点详图
勒脚和明沟节点
3.楼梯详图
• 楼梯的组成 • 楼梯的类型 • 楼梯详图的内容 • 楼梯详图举例
楼梯的组成
楼梯是上下交通的 主要设施，要求满 足行走方便安全， 人流疏散畅通，坚 固耐久。楼梯由楼 梯段（简称梯段， 包括踏步或斜梁）， 平台（包括平台板 和梁）和栏板（或 栏杆）等组成。
楼梯的类型
• 按楼梯的平面形式不同包 括 ：单跑直楼梯、双跑直 楼梯、曲尺楼梯、双跑平 行楼梯、双分转角楼梯、 双分平行楼梯、三跑楼梯、 三角形三跑楼梯、圆形楼 梯、中柱螺旋楼梯、无中 柱螺旋楼梯、单跑弧形楼 梯、双跑弧形楼梯、交叉 楼梯、剪刀楼梯。
• 按受力分，楼梯分为板式 楼梯和梁板式楼梯两种结 构形式
细石混凝土地面的做法 是用35~40mm厚 C20细石混凝土随打随 磨光如在内配置纵横向 钢筋φ6@200，则可 以提高预制楼板层的整 体性，满足抗震要求。 在细石混凝土内掺入一 定量的三氯化铁，则可 提高其抗渗性，成为耐 油混凝土地面。
整体地面
水磨石地面
块材地面
块材地面：砖铺地面、面砖、缸砖及陶 瓷锦砖地面等 • 缸砖、地面砖构造做法： 20mm厚1： 3水泥砂浆找平，3~4mm厚水泥胶 （水泥：107胶：水～1：0.1：0.2） 粘贴缸砖，用素水泥浆擦缝。
楼梯详图的内容
楼梯平面图
• 一般每一层楼梯都应画一楼梯平面图。三 层以上的 房屋，若中间各层的楼梯位置及 其梯段数，踏步数和大小都相同时，通常 只画出底层，中间层和顶层三个平面图即 可。
• 除顶层外，楼梯平面图的剖切位置，通常 为从该层上行第一梯段（休息平台下）的 任一位置处水平剖切。
• 被折断的梯段用30度的折断线折断，并用 长箭头加注“上X级”或“下X级”，级数 为两层间的总步级数。
钢筋混凝土过梁
过梁类型
一般在洞口上方先支木模，砖平砌，下设3~4 根φ 6钢筋要求伸人两端墙内不少于 240mm，梁高砌5~7皮砖或≥L/4，钢筋 砖过梁净跨宜为1.5~2m 。
钢筋砖过梁
过梁类型
半圆砖拱
平拱砖过梁
• 圈的梁连是续沿 闭外 合墙 的四 梁周，及可部提圈分高梁内建墙筑设物置的在 空楼 间板 刚处 度
• 墙身剖视详图，实际上是墙身的局部放大 图，详尽地表明墙身从防潮层到屋顶的各 主要节点的构造和做法。
• 墙身剖面详图与平面图、剖面图配合读图， 是砌墙、室内外装修、门窗洞口预留的重 要依据。
2.墙身节点详图
墙身剖面详图的内容及阅读方法 • 看图名，了解墙体所在的位置 • 墙身与定位轴线的关系 • 墙脚位置散水、防潮层、勒脚、踢脚、
二、建筑详图的图示内容和图示方 法
1.详图的主要特点是：用能清晰表达所 绘节点或构配件的较大比例绘制，尺 寸标注齐全，文字说明详尽。
2. 建筑详图一般表达构配件的详细构 造，如材料、规格、相互连接方法、 相对位置、详细尺寸、标高、施工要 求和做法的说明等。
二、建筑详图的图示内容和图示方 法
3. 建筑详图必须画出详图符号，应与被索引 的图样上的索引符号相对应，在详图符号 的右下侧注写比例。
预制板圈梁 现浇板圈
圈梁
L≥2H2，且>1000
附加圈梁
地面构造
按面层所用材料和施工方式不同，常见 楼地面做法可分为以下几类：整体类地 面、块材类地面、塑料类地面、木地面 等
1. 整体地面：水泥砂浆地面、细石混凝 土地面、水泥石屑地面、水磨石地面 等。
整体地面
水泥砂浆地面
整体地面
细石混凝土地面
8.详图中定位轴线的标号圆圈可为 10mm。
三、建筑详图读图示例
1. 门窗详图 2. 墙身节点详图 3. 楼梯详图 4. 其他详图
1. 门窗详图
• 门窗是由门（窗）框、门（窗）扇、 五金零件及附件组成。
• 门窗详图一般包括门窗立面、门窗水 平剖视图与垂直剖视图。
1. 门窗详图
1. 门窗详图
2.墙身节点详图
地面的构造； • 窗台的位置、构造做法； • 过梁、板与墙体的关系、楼面构造； • 室内外墙面装修构造等。
2.墙身节点详图
檐口节点
窗台节点 窗顶节点 墙脚节点
2.墙身节点详图
檐口节点
2.墙身节点详图
窗台节点
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
过梁类型
过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。
4. 在详图中如再需另画详图时，则在其相应 部位画上索引符号。
5. 对于套用标准图或通用详图的建筑构配件 和建筑节点，只要注明所套用图集的名称、 编号或页次，就不必再画详图的平面图、剖视图，一般都应画出 抹灰层与楼面层的面层线，并画出材料 图例。
7.详图中的标高应平面图、立面图、剖面 图中的位置一致。
