建筑识图详图介绍

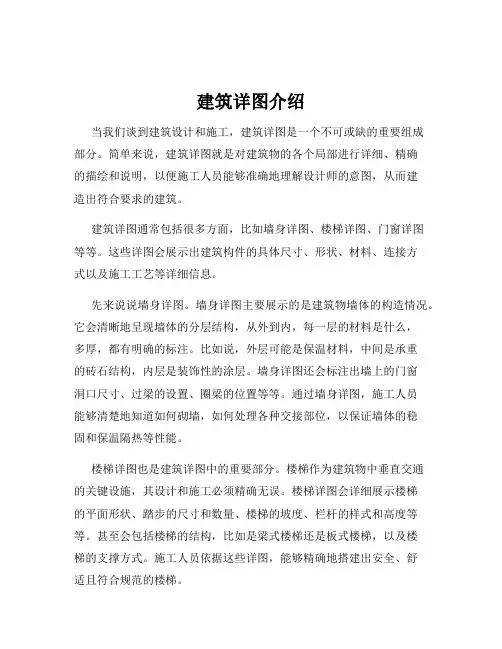

建筑详图介绍

当我们谈到建筑设计和施工，建筑详图是一个不可或缺的重要组成部分。简单来说，建筑详图就是对建筑物的各个局部进行详细、精确的描绘和说明，以便施工人员能够准确地理解设计师的意图，从而建造出符合要求的建筑。

建筑详图通常包括很多方面，比如墙身详图、楼梯详图、门窗详图等等。这些详图会展示出建筑构件的具体尺寸、形状、材料、连接方式以及施工工艺等详细信息。

先来说说墙身详图。墙身详图主要展示的是建筑物墙体的构造情况。它会清晰地呈现墙体的分层结构，从外到内，每一层的材料是什么，多厚，都有明确的标注。比如说，外层可能是保温材料，中间是承重的砖石结构，内层是装饰性的涂层。墙身详图还会标注出墙上的门窗洞口尺寸、过梁的设置、圈梁的位置等等。通过墙身详图，施工人员能够清楚地知道如何砌墙，如何处理各种交接部位，以保证墙体的稳固和保温隔热等性能。

楼梯详图也是建筑详图中的重要部分。楼梯作为建筑物中垂直交通的关键设施，其设计和施工必须精确无误。楼梯详图会详细展示楼梯的平面形状、踏步的尺寸和数量、楼梯的坡度、栏杆的样式和高度等等。甚至会包括楼梯的结构，比如是梁式楼梯还是板式楼梯，以及楼梯的支撑方式。施工人员依据这些详图，能够精确地搭建出安全、舒适且符合规范的楼梯。门窗详图则重点关注门窗的尺寸、样式和安装方法。它会给出门窗的高度、宽度、开启方式，以及门窗框与墙体的连接细节。比如，是采用预埋木砖还是使用金属连接件。此外，门窗的玻璃类型、五金配件等也会在详图中有所体现。

建筑详图的绘制需要遵循一定的规范和标准。尺寸标注必须清晰准确，文字说明要简洁明了。通常会使用标准的图例和符号，以确保施工人员能够快速准确地理解。而且，建筑详图还需要与建筑的总体平面图、剖面图等相互配合，形成一个完整的建筑设计文件体系。

在实际的建筑施工过程中，建筑详图起着至关重要的指导作用。施工人员在现场施工时，几乎每时每刻都要参考建筑详图。如果详图不准确或者不清晰，就可能导致施工错误，造成材料的浪费、工期的延误，甚至影响建筑的质量和安全。

建筑详图介绍 2

建筑详图介绍

建筑详图是指在建筑设计完成后，为了进一步明确和详细呈现设计方案的各项技术要求和构造细节，对建筑设计图纸进行深化和细化的过程。建筑详图是建筑施工的基础和依据，也是项目的重要文件之一。本文将介绍建筑详图的作用、常见内容以及编制要求。

一、作用

建筑详图在建筑工程中的作用非常重要。首先，它可以帮助建筑师和工程师更加准确地理解和理解设计方案，为施工提供更详细的信息。其次，建筑详图是施工图的基础，可以提供与施工工艺和过程相关的详细信息，以便工程师和承包商顺利进行施工。最后，建筑详图也是监理单位进行质量控制和监督的重要依据。

二、常见内容

建筑详图的内容包括但不限于以下几个方面：

1. 平面布置图：平面布置图是建筑详图中最基本的一部分，用于展示建筑各个功能空间的布置关系以及内外界面的连接。

2. 立面图：立面图是建筑详图中的重要部分，用于展示建筑外立面的表现形式、窗户、门、立柱等细节。

3. 剖面图：剖面图是展示建筑内部结构和各层空间关系的图纸，在施工阶段可以起到指导作用。 4. 细部图：细部图是展示建筑构造细节的图纸，例如墙体结构、屋顶构造、梁柱连接等。

5. 法规要求：建筑详图还应符合相关的法律法规和规范要求，例如消防安全规范、隐蔽工程要求等。

三、编制要求

建筑详图的编制要求非常严格，以确保图纸的准确性和可读性。以下是建筑详图的编制要求的一些常见要点：

1. 图纸比例：建筑详图一般按照1:50或1:100比例来编制，以确保图纸的细节清晰可见。

2. 字体和标识：建筑详图中的文字和标识应该清晰易读，字体的大小和样式应符合相关的标准规定。

3. 符号和尺寸：建筑详图中的符号和尺寸应符合相关的规范要求，以确保施工过程中的准确性。

4. 图例和说明：建筑详图中应包含详细的图例和说明，以便施工人员理解各个部分的含义和要求。

5. 完整性和一致性：建筑详图应确保内容完整且一致，图纸之间的关系清晰明确。

建筑详图识图总结

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

建筑详图识图总结

建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。

详图的特点是比例大，反映的内容详尽。

常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等

一、外墙身详图

外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。

是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。

在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。

为了简化作图，通常采用省略方法画，即在门窗洞口处断开。

（一）外墙身详图的内容

1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。还应表示出楼板与外墙的关系。

3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。

墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。

（二）外墙身详图的识读

1．了解墙身详图的图名和比例。

2．了解墙脚构造。

3．了解中间节点

4．了解檐口部位

如右图所示，表示飘窗处墙体的详细做法。与墙身大样图（一）基本相同。而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。

墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。

建筑详图识图总结 2

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

建筑详图识图总结

建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。

详图的特点是比例大，反映的内容详尽。

常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等

一、外墙身详图

外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。

是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。

在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。

为了简化作图，通常采用省略方法画，即在门窗洞口处断开。

（一）外墙身详图的内容

1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。还应表示出楼板与外墙的关系。

3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。

墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。

（二）外墙身详图的识读

1．了解墙身详图的图名和比例。

2．了解墙脚构造。

3．了解中间节点

4．了解檐口部位

如右图所示，表示飘窗处墙体的详细做法。与墙身大样图（一）基本相同。而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。

墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。

建筑详图识读

《房屋构造与工程图识读》精品课程

电子课件

情境三：建筑施工图识读子情境五：建筑详图识读

一、外墙身详图

墙身详图也叫墙身大样图，实际上是建筑剖面图的有关部位的局部放大图。它主要表达墙身与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。有时在外墙详图上引出分层构造，注明楼地面、屋顶等的构造情况，而在建筑剖面图中省略不标。

外墙剖面详图往往在窗洞口断开，因此在门窗洞口处出现双折断线（该部位图形高度变小，但标注的窗洞竖向尺寸不变），成为几个节点详图的组合。在多层房屋中，若各层的构造情况一样时，可只画墙脚、檐口和中间层（含门窗洞口）三个节点，按上下位置整体排列。。有时墙身详图不以整体形式布置，而把各个节点详图分别单独绘制，也称为墙身节点详图。

1．墙身详图的图示内容：

如图1-6-14，墙身详图的图示内容如下：

（1）墙身的定位轴线及编号，墙体的厚度、材料及其本身与轴线的关系。

（2）勒脚、散水节点构造。主要反映墙身防潮做法、首层地面构造、室内外高差、散水做法，一层窗台标高等。

（3）标准层楼层节点构造。主要反映标准层梁、板等构件的位置及其与墙体的联系，构件表面抹灰、装饰等内容。

（4）檐口部位节点构造。主要反映檐口部位包括封檐构造（如女儿墙或挑檐）、圈梁、过梁、屋顶泛水构造、屋面保温、防水做法和屋面板等结构构件。

（5）图中的详图索引符号等。

2．墙身详图的阅读举例

（1）如图1-6-14，该墙体为○A轴外墙、厚度370mm。

（2）室内外高差为0.3m，墙身防潮采用20mm防水砂浆，设置于首层地面垫层与面层交接处，一层窗台标高为0.9m，首层地面做法从上至下依次为20厚1：2水泥砂浆面层，20厚防水砂浆一道，60厚混凝土垫层，素土夯实。

建筑识图与结构识图篇柱的平法识图[详细]

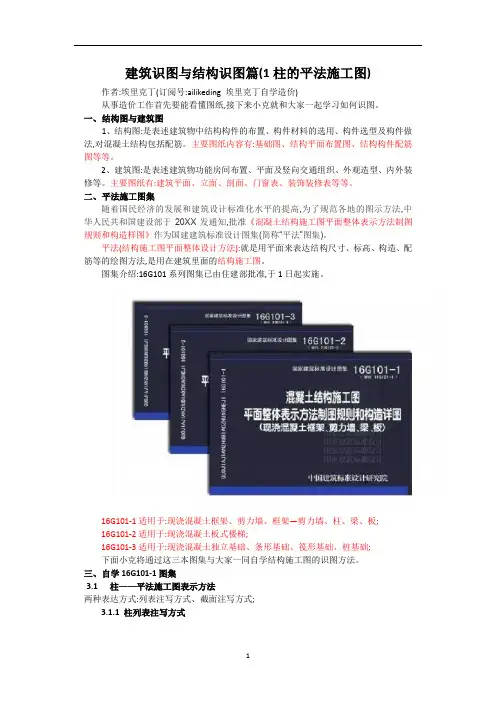

1 建筑识图与结构识图篇(1柱的平法施工图)

作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)

从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、结构图与建筑图

1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装

修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、平法施工图集

随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;

16G101-2适用于:现浇混凝土板式楼梯;

16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;

下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、自学16G101-1图集

3.1 柱——平法施工图表示方法

两种表达方式:列表注写方式、截面注写方式;

3.1.1 柱列表注写方式

1

如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。

① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;

② 柱号(柱表中第一列),我们用一张表格来进行说明:

从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。

建筑施工图纸基本识图方法

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。

建筑结构施工图的识图方法【最新】

建筑结构施工图的识图方法

01把握主次

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

02记住尺寸

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

03弄清关系

看图时，必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。

建筑施工图纸识图十大技巧

导读：

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。

循序渐进

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到

先看说明后看图，顺序最好为平、立、剖；

查对节点和大样，建筑结构对照读”

这样才能收到事半功倍的效果。

记住尺寸

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
