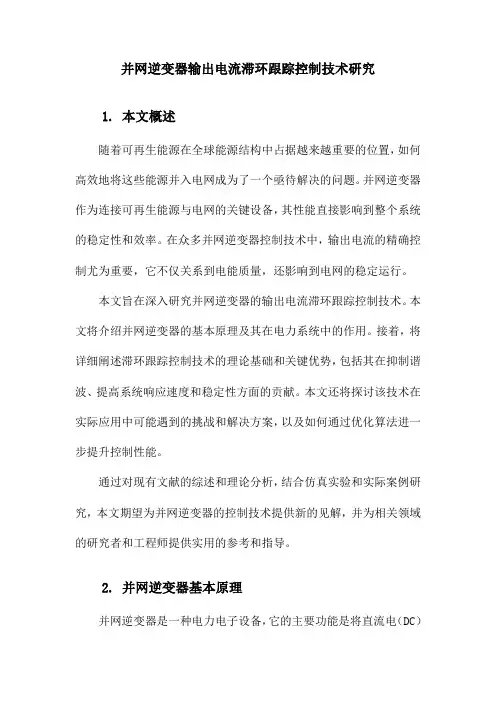

并网逆变器输出电流滞环跟踪控制技术研究
并网逆变器输出电流滞环跟踪控制技术研究1. 本文概述随着可再生能源在全球能源结构中占据越来越重要的位置，如何高效地将这些能源并入电网成为了一个亟待解决的问题。
并网逆变器作为连接可再生能源与电网的关键设备，其性能直接影响到整个系统的稳定性和效率。
在众多并网逆变器控制技术中，输出电流的精确控制尤为重要，它不仅关系到电能质量，还影响到电网的稳定运行。
本文旨在深入研究并网逆变器的输出电流滞环跟踪控制技术。
本文将介绍并网逆变器的基本原理及其在电力系统中的作用。
接着，将详细阐述滞环跟踪控制技术的理论基础和关键优势，包括其在抑制谐波、提高系统响应速度和稳定性方面的贡献。
本文还将探讨该技术在实际应用中可能遇到的挑战和解决方案，以及如何通过优化算法进一步提升控制性能。
通过对现有文献的综述和理论分析，结合仿真实验和实际案例研究，本文期望为并网逆变器的控制技术提供新的见解，并为相关领域的研究者和工程师提供实用的参考和指导。
2. 并网逆变器基本原理并网逆变器是一种电力电子设备，它的主要功能是将直流电（DC）转换为交流电（AC），以便与电网系统并联运行。
在太阳能光伏系统、风力发电系统以及其他可再生能源系统中，逆变器是不可或缺的核心组件。
逆变器不仅负责电能的转换，还需要确保输出电流与电网电压同步，以实现有效的能量交换。
并网逆变器的工作原理基于开关电源技术，通过高频开关器件的快速开关动作，将直流电源转换成具有一定频率和幅值的交流电。
这些开关器件通常由晶体管、IGBT（绝缘栅双极晶体管）或其他半导体器件构成。
逆变器内部的控制系统根据电网电压的实时信息，调节开关器件的工作状态，以实现对输出电流的精确控制。
为了确保逆变器的输出电流能够与电网电压保持同步，通常采用一种称为“滞环控制”的技术。
滞环控制是一种简单而有效的电流控制策略，它通过设定两个电流幅值的界限（滞环上下界），来控制开关器件的导通和关断。
当输出电流超过上限时，逆变器会调整开关状态以减小电流当电流低于下限时，逆变器则会增加电流。
三相并网逆变器LCL滤波器的参数设计与研究
三相并网逆变器LCL滤波器的参数设计与研究一、本文概述随着可再生能源的快速发展，三相并网逆变器在电力系统中的应用越来越广泛。
然而，并网逆变器产生的谐波会对电网造成污染，影响电能质量。
为了减小谐波对电网的影响，LCL滤波器被广泛应用于三相并网逆变器中。
LCL滤波器具有优良的滤波性能和高效率，因此，对LCL滤波器的参数设计进行研究具有重要意义。
本文旨在对三相并网逆变器的LCL滤波器参数设计进行全面研究。
介绍三相并网逆变器的基本原理及LCL滤波器的结构和功能；然后，分析LCL滤波器的主要参数（包括电感、电容等）对滤波器性能的影响，建立相应的数学模型；接着，根据电网谐波标准和电能质量要求，提出一种有效的LCL滤波器参数设计方法，并通过仿真和实验验证该方法的可行性和有效性；对LCL滤波器的优化设计和未来发展趋势进行讨论。
本文的研究不仅有助于提升三相并网逆变器的电能质量，还可为相关领域的研究提供有益的参考和借鉴。
二、三相并网逆变器与LCL滤波器的基本原理三相并网逆变器是一种将直流（DC）电源转换为三相交流（AC）电源的设备，主要用于将可再生能源（如太阳能、风能等）生成的直流电转换为适用于电网的交流电。
其核心功能是实现电能的转换与控制，以满足电网对电能质量的要求。
三相并网逆变器通常包括功率开关管、滤波器和控制策略等部分，其中滤波器的设计对于减小逆变器输出电流中的谐波分量，提高电能质量具有关键作用。
LCL滤波器是一种三阶滤波器，由电感（L）、电容（C）和另一个电感（L）组成，其结构特点是在电容两侧各有一个电感。
这种结构使得LCL滤波器在高频段具有较大的阻抗，而在低频段具有较小的阻抗，因此能够有效地滤除逆变器输出电流中的高频谐波分量，同时减小滤波器对逆变器输出电压的影响。
在三相并网逆变器中，LCL滤波器通常连接在逆变器的输出端，用于滤除逆变器输出电流中的谐波分量。
滤波器的设计需要综合考虑滤波效果、系统稳定性、成本等多个因素。
新能源并网逆变器控制策略研究综述与展望
新能源并网逆变器控制策略研究综述与展望一、概述随着全球能源结构的转变和新能源技术的快速发展，新能源并网逆变器作为实现可再生能源并网发电的核心设备，其控制策略的研究与应用越来越受到关注。
新能源并网逆变器的主要功能是将光伏、风电等新能源产生的直流电能转换为交流电，并高效稳定地并入电网，以满足日益增长的清洁能源需求。
新能源并网逆变器的控制策略直接关系到其运行效率和稳定性，进而影响到整个新能源发电系统的性能。
传统的并网逆变器控制策略主要基于电压源逆变器控制方法，通过控制输出电压的幅值和频率，使逆变器的输出电压与电网电压保持同步。
随着新能源渗透率的不断提高，电网的复杂性和不确定性也在增加，传统的控制策略已难以满足现代电网的需求。
为此，研究者们提出了一系列改进的控制策略，如频率和电压双闭环控制策略、预测控制策略以及智能控制策略等。
这些策略通过引入先进的控制算法和优化方法，提高了并网逆变器的响应速度和稳定性，使其能够更好地适应复杂的电网环境。
展望未来，新能源并网逆变器的控制策略将继续朝着智能化、高效化和多样化的方向发展。
智能化控制策略将借助人工智能、大数据等技术，实现逆变器的自适应控制和优化运行。
高效化控制策略则通过采用新材料、新技术等手段，提高逆变器的功率密度和系统效率。
同时，随着新能源发电系统的规模化和多样化，控制策略也需要不断创新和完善，以适应各种应用场景和需求。
新能源并网逆变器的控制策略研究对于推动新能源发电技术的发展具有重要意义。
未来，我们需要在深入研究现有控制策略的基础上，不断探索新的控制方法和手段，为实现新能源发电的高效、稳定和安全运行提供有力支持。
1. 新能源并网逆变器的背景和重要性随着全球能源结构的转变和可再生能源的快速发展，新能源并网逆变器在电力系统中扮演着越来越重要的角色。
传统的化石能源日益枯竭，环境污染问题日益严重，这使得各国纷纷将目光投向了可再生能源，如太阳能、风能等。
这些可再生能源具有清洁、无污染、可再生的特点，符合可持续发展的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不平衡电网下三相并网逆变器的控制研究在不平衡电网下，三相并网逆变器控制的研究意义重大。
逆变器作为
电力系统中的重要设备，其功能是将直流电转换为交流电，并通过并网方
式向电网输送电能。
在并网过程中，若电网存在不平衡问题，逆变器的控
制必须能够适应这种情况，保证系统的稳定运行和电能的质量。
不平衡电网指的是电网中的三相电压或电流不相等的情况。
这可能由
于电源不能提供对称的三相电压引起，也可能由于电网中的负载不平衡或
故障引起。
不平衡电网下，逆变器控制面临多个问题，如电流不平衡、功
率因数失调、谐波产生等。
因此，对于不平衡电网下的三相并网逆变器控
制的研究具有重要的现实意义。
一种常用的方法是基于dq参考框架的逆变器控制。
该方法将三相信
号变换为dq坐标系下的两相信号，实现不平衡电网下的逆变器控制。
其中，d轴信号与逆变器输出电流的有功成分相同，用于控制有功功率；q
轴信号与逆变器输出电流的无功成分相同，用于控制无功功率。
这种方法
可以通过控制d、q轴分量的值来实现逆变器输出功率的控制，从而适应
不平衡电网下的工作要求。
另一种方法是基于模型预测控制（MPC）的逆变器控制。
MPC是一种
高级控制方法，通过建立数学模型来预测系统未来的状态，并优化控制量，从而实现对系统的精确控制。
在不平衡电网下，逆变器的MPC控制可以根
据电网的实际情况预测未来的电网状态，并通过调整逆变器输出电压和电
流的参考值来实现对系统的精确控制。
这种方法具有较高的控制性能和鲁
棒性。
此外，还可以采用模糊控制、神经网络控制等方法对不平衡电网下的三相并网逆变器进行控制。
模糊控制通过建立模糊规则来处理输入输出之间的非线性关系，适应不确定性和模糊性的系统。
神经网络控制则通过学习实际系统的输入输出映射关系来实现控制。
这些方法可以通过机器学习和最优化算法来实现对逆变器的控制，提高系统的稳定性和适应性。
总之，不平衡电网下的三相并网逆变器控制是一个重要的研究课题。
它涉及到逆变器的工作性能和电能质量的问题，需要采用合适的控制方法来适应不平衡电网的要求。
未来的研究方向可以是进一步优化控制算法，提高控制性能和稳定性；开展实验验证和仿真模拟，验证新方法的有效性和适用性；研究灵活的逆变器控制策略，适应不同类型的不平衡电网。
只有不断深入研究和探索，才能为逆变器控制的发展和应用提供更好的理论基础和技术支持。
