高度计作业指导书
高度规作业指导书
高度规作业指导书引言概述：高度规是一种常用的测量工具，广泛应用于制造业和工程领域。
正确使用高度规能够确保测量结果的准确性和可靠性。
本文将为大家介绍高度规的使用方法和注意事项，帮助读者正确使用高度规进行测量。
一、高度规的基本原理与结构1.1 高度规的基本原理高度规是利用测量物体与参考平面之间的垂直距离来进行测量的工具。
它通过测量物体与参考平面之间的垂直距离来确定物体的高度。
1.2 高度规的结构高度规通常由底座、立柱、滑动导轨、测量头和刻度盘等部分组成。
底座提供了稳定的支撑，立柱用于固定测量头，滑动导轨使测量头能够沿垂直方向移动，刻度盘用于读取测量结果。
二、高度规的使用方法2.1 准备工作在使用高度规之前，首先需要确保工作区域整洁干净，以免影响测量结果。
同时，还要检查高度规的刻度盘和测量头是否清洁，并确保其能够自由移动。
2.2 测量操作步骤（1）将待测物体放置在参考平面上，并确保其紧密贴合。
（2）调整高度规的滑动导轨，使测量头与待测物体接触。
（3）通过刻度盘读取测量结果，记录下高度值。
2.3 注意事项（1）在测量过程中，要轻轻移动滑动导轨，以免对待测物体造成损坏。
（2）读取测量结果时，要保持水平视线，以减少读数误差。
（3）测量完成后，要将高度规清洁干净，并妥善存放，以保证下次使用时的准确性。
三、高度规的维护与保养3.1 定期检查定期检查高度规的各个部件是否正常工作，如刻度盘是否清晰可读，滑动导轨是否顺畅等。
如有异常情况，及时进行维修或更换。
3.2 清洁保养定期清洁高度规的各个部件，特别是刻度盘和测量头，以确保其准确度和灵敏度。
使用软布擦拭，避免使用化学溶剂。
3.3 妥善存放在不使用高度规时，应将其妥善存放在干燥、无尘的环境中，避免受潮或受到外界物体的损坏。
四、高度规的常见问题与解决方法4.1 刻度盘读数不准确可能原因包括刻度盘脏污、刻度盘损坏等。
解决方法是清洁刻度盘或更换刻度盘。
4.2 滑动导轨卡滞可能是由于滑动导轨上的灰尘或污垢导致。
高度计作业指导书
高度计作业指导书一、任务概述高度计是一种用来测量物体高度的仪器，在地质勘探、建筑工程、气象观测等领域都有广泛的应用。
本作业指导书旨在提供一份详细的操作指南，以确保使用高度计的人员能够正确、安全地进行测量工作。
二、操作流程1. 准备工作a. 确保高度计的电源充足，必要时更换电池。
b. 检查高度计的外观是否完好，如有损坏应及时修复或更换。
c. 确保高度计的测量范围和精度符合实际需求。
d. 根据实际情况选择合适的测量模式，如绝对高度模式或相对高度模式。
2. 设置高度计a. 打开高度计，并按照说明书进行初始化设置。
b. 根据实际情况选择合适的单位，如米、英尺等。
c. 根据需要调整高度计的亮度和对比度，以保证在不同环境条件下的可读性。
3. 进行测量a. 将高度计放置在稳定的平面上，避免受到外界震动和干扰。
b. 按照高度计的操作说明进行测量，确保操作正确、稳定。
c. 在测量过程中，应注意高度计的指示是否稳定，如有异常应及时检查和处理。
4. 记录和处理数据a. 在测量过程中，及时记录测量结果，包括测量时间、测量位置等相关信息。
b. 根据实际需求，可以使用高度计的数据处理功能，如求平均值、计算高度差等。
c. 将测量数据保存到可靠的存储介质中，以备后续分析和使用。
5. 后续操作a. 在使用完高度计后，及时关闭电源，避免电池耗尽。
b. 对高度计进行清洁和维护，保持仪器的良好状态。
c. 如有需要，可以根据实际情况进行校准或调整，以确保测量结果的准确性。
三、安全注意事项1. 在使用高度计时，应注意周围环境的安全性，避免发生意外事故。
2. 高度计应放置在平稳的地面上，避免摔落和损坏。
3. 在操作高度计时，应遵循操作说明，避免误操作导致测量错误。
4. 如遇雷雨等恶劣天气条件，应暂停测量工作，确保人员安全。
5. 使用高度计时，应避免将仪器暴露在高温、潮湿或腐蚀性环境中，以免损坏仪器。
6. 在测量过程中，应注意仪器的指示是否正常，如有异常应及时停止使用并进行检查。

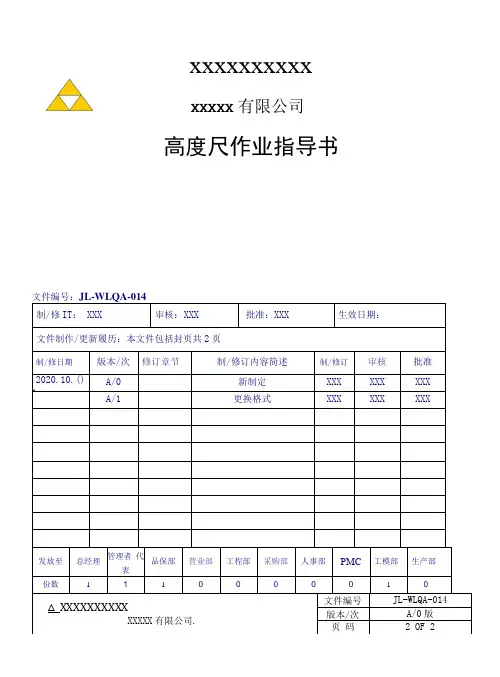

014高度尺作业指导书
xxxxxxxxxx高度尺作业指导书文件编号：JL-WLQA-014制/修IT： XXX审核：XXX批准：XXX生效日期：文件制作/更新履历：本文件包括封页共2页制/修日期版本/次修订章节制/修订内容简述制/修订审核批准2020.10.() 1A/0新制定XXX XXX XXX A/1更换格式XXX XXX XXX发放至总经理管理者代表品保部营业部工程部采购部人事部PMC工模部生产部份数1110000010△XXXXXXXXXXXXXXX有限公司. 文件编号JL-WLQA-014 版本/次A/0版页码 2 OF 2XXXXX有限公司一.适用范围：所有产品高度测量。
2. 1置零。
A.使用前擦试底座的量爪工作面。
8.松开锁紧手柄。
C.转动测量手轮。
1.粗调:快速转手轮；.微调:绶慢转动手轮使量爪工作面和基准面接触。
D.转动圾盘置零（按下计数器上的置零键，使计数器读数为零）。
2. 2完成以上操作,便可进行高度测量。
2. 3.读数方法：2. 3.1如果以基准面向上测量,则读数为计数器上面的窗口读数值与表的读数值之和;2. 3. 2如果以基准面向下测量,则读数为计数器下面的窗口读数值与表的读数值之和;2. 4相对测量:首先测量一个参考件再转动表盘置零并将计数器置零,最后测量工件并直接从计数器的表上读取数值。
三.注意事项：1.保持清洁/防止碰撞，以免降低测量精度。
2.禁止抓固定架或立柱移动高度尺来吧则将降低测量精度。
3.用后要降低尺框,但探针底面与基准面要保持一定的距离,不可低于底座面。

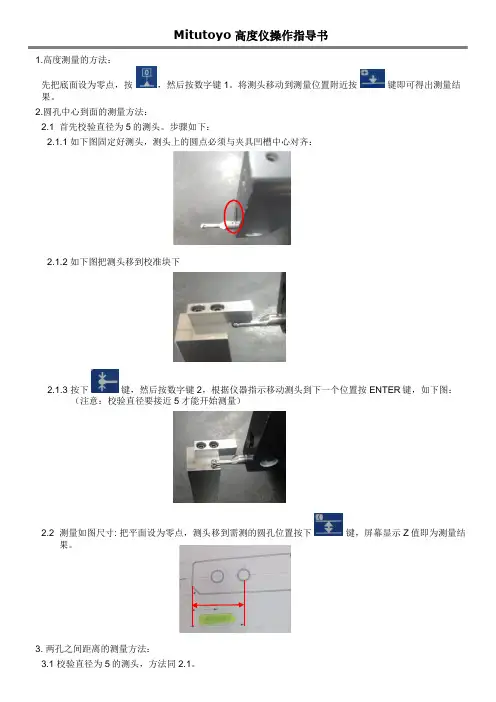

Mitutoyo高度仪操作指导书
1.高度测量的方法：
先把底面设为零点，按，然后按数字键1。
将测头移动到测量位置附近按键即可得出测量结果。
2.圆孔中心到面的测量方法：
2.1 首先校验直径为5的测头。
步骤如下：
2.1.1 如下图固定好测头，测头上的圆点必须与夹具凹槽中心对齐：
2.1.2 如下图把测头移到校准块下
2.1.3 按下键，然后按数字键2，根据仪器指示移动测头到下一个位置按ENTER键，如下图：
（注意：校验直径要接近5才能开始测量）
2.2 测量如图尺寸: 把平面设为零点，测头移到需测的圆孔位置按下键，屏幕显示Z值即为测量结
果。
3. 两孔之间距离的测量方法：
3.1 校验直径为5的测头，方法同2.1。
3.2 测量如下图尺寸：
3.2.1 将测头移到需测的圆孔位置按下键，然后按键，按数字键2，再按ENTER，屏幕
出现偏置尺寸，输入0，再按ENTER。
3.2.2 将测头移到下一圆孔处，按下键，屏幕显示Z值即为测量结果。
4. 两边分中中心到圆孔中心距离的测量方法：
4.1 校验直径为5的测头方法同2.1。
4.2 测量如下图尺寸：
4.2.1 首先测出零件总的高度，按下键，按数字键2，按ENTER，屏幕出现偏置尺寸，输入零件
总高的一半61，再按ENTER。
4.2.2 将测头移到需测圆孔处，按下键，屏幕显示Z值即为测量结果。
高度规作业指导书
高度规作业指导书一、引言高度规是一种常用的测量工具，用于测量物体的高度、深度和厚度等尺寸。
本指导书旨在提供高度规的正确使用方法和注意事项，以确保测量结果的准确性和可靠性。
二、高度规的基本结构1. 主体部分：高度规主体通常由底座、立柱、滑块、测量头和刻度盘等组成。
2. 底座：用于固定高度规，保持其稳定性。
3. 立柱：连接底座和滑块，支撑滑块的上下运动。
4. 滑块：可以上下滑动，用于调整高度规的测量范围。
5. 测量头：位于滑块顶部，用于接触被测物体进行测量。
6. 刻度盘：用于读取测量结果，通常刻有毫米或英寸刻度。
三、高度规的使用方法1. 准备工作a. 确保高度规表面干净，无灰尘和污垢。
b. 检查刻度盘是否清晰可读，如有损坏或模糊，应及时更换。
c. 确保高度规的底座稳固，不会晃动或移动。
d. 检查测量头是否完好，无损坏或变形。
2. 测量操作步骤a. 将被测物体放置在测量台上，确保其稳定。
b. 轻轻旋转刻度盘，使测量头接触被测物体表面。
c. 调整滑块位置，使测量头与被测物体垂直接触。
d. 读取刻度盘上的测量结果，注意精确到所需的小数位数。
e. 完成测量后，轻轻旋转刻度盘，使测量头离开被测物体。
四、高度规的注意事项1. 使用时应避免过度力量，以免损坏测量头或刻度盘。
2. 在测量之前，应检查测量头是否干净，无污垢或油脂。
3. 高度规应保持干燥，避免与水或腐蚀性物质接触。
4. 测量头应定期清洁和校准，以确保测量结果的准确性。
5. 高度规应储存在干燥、无尘的环境中，避免长时间暴露在阳光下。
五、高度规的维护保养1. 定期检查高度规的各个部件是否完好，如有损坏或磨损应及时更换。
2. 清洁高度规的表面和刻度盘，可使用软布擦拭，避免使用化学溶剂。
3. 润滑高度规的滑动部分，使用适量的润滑油或脂。
4. 定期校准高度规，以确保其测量结果的准确性和可靠性。
5. 高度规不使用时，应放置在干燥、无尘的地方，并避免受到外界冲击。
六、总结本指导书介绍了高度规的基本结构、使用方法、注意事项和维护保养等内容。
高度计作业指导书
高度计作业指导书一、引言高度计是一种测量物体高度的仪器，广泛应用于航空、气象、地质勘探等领域。
本文旨在提供一份详细的高度计作业指导书，以帮助操作人员正确使用高度计进行测量工作。
二、设备准备1. 高度计：确保高度计处于良好的工作状态，电池电量充足。
2. 测量工具：如三脚架、测量尺等，以确保测量的准确性。
3. 外部条件：确保测量环境安全、稳定，无风、无雨等干扰因素。
三、操作步骤1. 安装高度计：将高度计固定在三脚架上，确保高度计与地面保持垂直。
2. 校准高度计：按照高度计的说明书进行校准，以确保测量结果的准确性。
3. 测量前准备：清除测量区域的障碍物，确保测量目标的清晰可见。
4. 开始测量：将高度计对准测量目标，观察高度计显示的数值。
5. 多次测量：为了提高测量的准确性，建议进行多次测量并取平均值。
6. 记录数据：将每次测量的结果记录下来，包括时间、地点、测量数值等信息。
四、注意事项1. 安全第一：在进行高度测量时，务必确保操作人员的安全，避免出现意外事故。
2. 环境因素：高度计的测量结果可能受到气压、温度等环境因素的影响，应注意对这些因素进行修正。
3. 仪器保养：定期检查高度计的工作状态，保持仪器的清洁和良好的工作状态。
4. 数据处理：对于测量数据的处理，可以使用统计学方法进行分析和处理，以提高数据的可信度。
五、常见问题解答1. 为什么测量结果与实际高度有偏差？答：测量结果可能受到环境因素、仪器误差等因素的影响，应注意进行修正和校准。
2. 如何保证测量的准确性？答：除了校准高度计外，还应注意测量环境的稳定性，进行多次测量并取平均值，以提高准确性。
3. 是否需要进行数据处理？答：根据实际需求，可以对测量数据进行统计学分析和处理，以获得更有意义的结果。
六、总结本文提供了一份详细的高度计作业指导书，包括设备准备、操作步骤、注意事项等内容。
正确使用高度计进行测量工作，可提高测量的准确性和可信度。
在实际操作中，操作人员应严格按照指导书的要求进行操作，并注意安全和环境因素的影响。
高度规作业指导书
高度规作业指导书引言概述：高度规是一种常用的测量工具，用于测量物体的高度和深度。
在进行高度规作业时，正确的操作方法和注意事项至关重要。
本文将详细介绍高度规的使用方法和操作技巧，以及常见的问题解决方法。
一、高度规的基本原理和结构1.1 高度规的基本原理- 高度规是通过测量物体与基准面之间的距离来确定物体的高度或深度。
- 高度规利用测量杆和测量头的相对位置变化来实现测量。
1.2 高度规的结构- 高度规主要由测量杆、测量头、固定座和调整螺钉等组成。
- 测量杆是用于测量物体高度或深度的主要部分，通常具有刻度尺。
- 测量头是与物体接触的部分，通常具有可调节的测量针。
1.3 高度规的使用注意事项- 在使用高度规之前，需要检查测量杆和测量头的状态是否良好，确保测量结果准确。
- 在进行测量时，要保持高度规垂直于基准面，并轻轻触碰测量物体，避免施加过大的压力。
二、高度规的使用方法2.1 确定测量对象- 在进行高度规测量之前，需要明确测量的对象是物体的高度还是深度。
- 根据测量对象的不同，选择合适的测量杆和测量头。
2.2 放置高度规- 将高度规放置在平稳的工作台面上，确保高度规与基准面垂直。
- 调整固定座和调整螺钉，使高度规保持稳定。
2.3 进行测量- 轻轻触碰测量物体，使测量头与物体接触。
- 通过测量杆上的刻度尺，读取测量结果。
三、高度规作业中常见问题及解决方法3.1 测量结果不准确- 可能是由于测量杆或测量头损坏导致的，需要更换新的测量杆或测量头。
- 可能是由于高度规没有垂直于基准面，需要重新调整高度规的位置。
3.2 高度规使用不方便- 可能是由于固定座或调整螺钉松动导致的，需要重新调整固定座和调整螺钉。
- 可能是由于测量杆刻度不清晰，需要清洁或更换测量杆。
3.3 高度规的维护保养- 高度规需要定期清洁和润滑，以确保其正常运行。
- 在不使用高度规时，应将其放置在干燥的环境中，避免受潮或受到外界影响。
四、高度规的应用领域4.1 机械加工行业- 高度规常用于测量零件的高度和深度，以确保加工精度。
数显高度计操作作业指导书
文件编号File No.WI-QD-125版本/次Rev A0页码Page 1/11
2
3
4
511
2制作
Made by 日期Date
1测量时根据需要在高度计下方安装平头或尖头测针，然后在被测产品基准面归零后,按ON/OFF 键归零,按图纸要求测量相应尺寸,然后从显示器上读出量值.三. 注意事项（Notice Item ）
高度计在使用过程中要轻拿轻放，防止变形，摔坏.保持高度计各部位的清洁，不使用时放入盒中，放置在干燥环境中.
一. 操作方法、步骤（Work process ）
测量结果出入太大应及时检查测针是否松动或显示器读数是否准确等.
测量完成后，按下"ON/OFF"开关，关闭显示器并将高度计放好
测量前清洁高度计及工作台二. 异常处理（Abnormity processing )
Height Gage Working Instruction
数显高度计操作作业指导
目的：规范数显高度计的操作，确保测试结果的准确性。
将被测产品与高度计放在同一工作台面,参照图纸选择测量单位,按"in/mm"键选择对应的尺寸单位.按下"ON/OFF"开关,打开高度计显示器,擦干净工作台面,检视显示器的读数是否正常。
范围：适用于操作数显高度计的操作人员。
《试模检测报告》《QC 巡检记录表》《首件确认报告》《检查记录表》四. 相关记录（Using Record)
审核Confirmed by 附图Attached drawing ：ON/OFF 键
归零键 模式切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高度计作业指导书
一、背景介绍
高度计是一种用于测量物体高度的仪器，广泛应用于地质勘探、建造工程、航
空航天等领域。
本文将详细介绍高度计的使用方法和注意事项，以便操作人员正确、高效地完成测量任务。
二、使用方法
1. 准备工作
a. 确保高度计处于正常工作状态，电池电量充足。
b. 对高度计进行校准，以确保测量结果的准确性。
2. 测量操作
a. 将高度计放置在待测物体的底部，确保仪器与物体接触坚固。
b. 按下高度计上的测量按钮，开始测量。
c. 高度计将自动测量物体的高度并显示在屏幕上。
d. 若需要连续测量多个物体的高度，按下复位按钮将测量结果清零，然后重
复步骤a-c。
三、注意事项
1. 使用高度计时，应注意以下几点：
a. 避免高度计与其他物体发生碰撞，以免影响测量结果。
b. 避免在强磁场附近使用高度计，以免干扰仪器正常工作。
c. 注意保持高度计的清洁，避免灰尘或者污垢进入仪器内部。
2. 高度计的维护：
a. 定期检查高度计的电池电量，确保电量充足。
b. 定期校准高度计，以确保测量结果的准确性。
c. 若发现高度计存在故障或者异常情况，应及时联系维修人员进行检修。
四、案例分析
为了更好地理解高度计的使用方法，以下是一个实际案例的分析：
某建造工地需要测量一栋楼房的高度。
操作人员使用高度计进行测量，按照上
述使用方法进行操作。
经过几次测量，得到的测量结果基本一致，平均高度为50.5米。
根据测量结果，工程师可以根据需要进行楼房的设计和施工计划。
同时，测量
结果也可用于工地的安全管理，确保建造物的稳定性和安全性。
五、总结
本文详细介绍了高度计的使用方法和注意事项，并通过一个实际案例进行了分析。
准确使用高度计可以为各行各业的测量工作提供匡助，提高工作效率和准确性。
在使用高度计时，操作人员应严格按照指导书的要求进行操作，并定期进行维护和校准，以确保仪器的正常工作和测量结果的准确性。
