设计照明电路的步骤
设计照明电路的步骤
第一阶段：需求分析
在设计照明电路之前，需要对需求进行充分的分析和了解。
这包括确
定照明区域的用途和功能、照明要求的亮度、色温和颜色、照明场景的需
求以及节能要求等。
通过与用户的交流和访谈，了解用户的需求是设计照
明电路的基础。
第二阶段：电路布局规划
根据照明区域的具体情况和需求，进行电路布局的规划。
首先要确定
主要照明和辅助照明区域，并确定每个区域的照明方式（如天花板灯、吊灯、筒灯等）。
其次，要确定每个照明区域的照明点位和数量，以及灯具
的布局和安装方式。
在布局规划中，还需考虑电缆的敷设路径和长度。
第三阶段：灯具选择与配置
根据需求和布局规划，选择适合的灯具并进行配置。
首先要根据照明
要求选择适当的灯具类型，如白炽灯、荧光灯、LED灯等。
根据照明区域
的尺寸、高度和照度要求，确定灯具的功率和亮度。
在配置灯具时，要考
虑灯具的数量、位置和灯具的控制方式，如开关控制、调光控制等。
第四阶段：电路设计与布线
根据需求和灯具的选择与配置，设计具体的电路，并进行布线。
首先
要根据灯具的功率、电压和电流要求，设计电路的电压和电流参数。
其次，要根据布局规划，确定每个照明区域的电线路径和电线长度，进行电线的
选择和尺寸计算。
在设计布线时，还需要考虑灯具之间的串并联关系，以
及电路的保护措施，如断路器、保险丝等。
第五阶段：控制系统设计
根据照明需求和灯具的配置，设计适当的照明控制系统。
控制系统可以包括开关控制、调光控制、时序控制等。
根据需求选择合适的控制器和设备，如开关、调光器、定时器等，并进行相应的连线和设置。
第六阶段：安装与调试
安装电路和灯具，并进行必要的调试工作。
在安装过程中，要确保电路接线正确、灯具安装牢固，并进行必要的绝缘测试和电气安全检查。
安装完成后，对整个照明系统进行调试和测试，确保各项功能和效果符合设计要求。
第七阶段：运行与维护
照明电路完成后，需要进行日常运行和维护管理。
定期检查照明系统的工作状态，及时处理故障和问题。
此外，还可以根据实际情况进行照明系统的优化和改进，以提高照明效果和节能效果。
通过以上几个阶段的设计，可以实现照明电路的合理布局、节能和舒适的照明效果。
在设计过程中，需要充分考虑用户需求和实际情况，合理选择灯具和控制设备，并遵循相关的安全法规和标准，以确保电路和照明系统的安全可靠。
同时，要随时关注最新的照明技术和产品，及时更新和改进照明电路的设计方案。

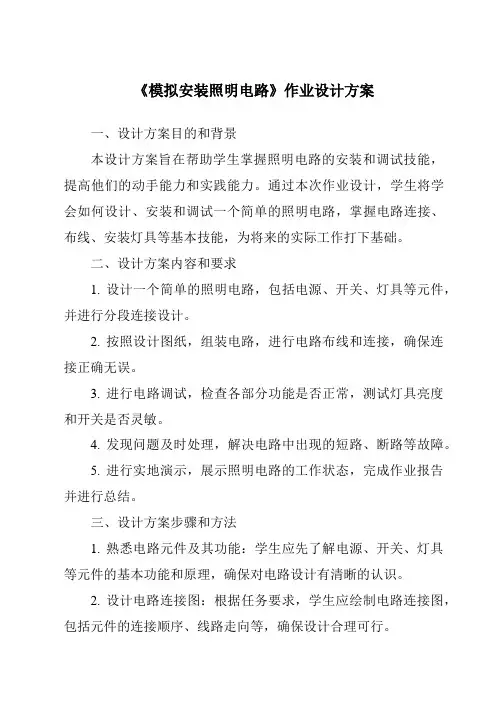

《模拟安装照明电路》作业设计方案
《模拟安装照明电路》作业设计方案一、设计方案目的和背景本设计方案旨在帮助学生掌握照明电路的安装和调试技能，提高他们的动手能力和实践能力。
通过本次作业设计，学生将学会如何设计、安装和调试一个简单的照明电路，掌握电路连接、布线、安装灯具等基本技能，为将来的实际工作打下基础。
二、设计方案内容和要求1. 设计一个简单的照明电路，包括电源、开关、灯具等元件，并进行分段连接设计。
2. 按照设计图纸，组装电路，进行电路布线和连接，确保连接正确无误。
3. 进行电路调试，检查各部分功能是否正常，测试灯具亮度和开关是否灵敏。
4. 发现问题及时处理，解决电路中出现的短路、断路等故障。
5. 进行实地演示，展示照明电路的工作状态，完成作业报告并进行总结。
三、设计方案步骤和方法1. 熟悉电路元件及其功能：学生应先了解电源、开关、灯具等元件的基本功能和原理，确保对电路设计有清晰的认识。
2. 设计电路连接图：根据任务要求，学生应绘制电路连接图，包括元件的连接顺序、线路走向等，确保设计合理可行。
3. 组装电路：学生按照设计图纸，进行元件的组装安装，注意连接细节，确保每个连接牢固可靠。
4. 调试电路：完成电路连接后，学生应进行电路调试，检查各部分功能是否正常运行，发现问题及时处理。
5. 完成演示和报告：学生应准备工作完毕后，对照明电路进行实地演示，展示电路工作状态，并完成作业报告，包括设计思路和问题解决过程。
四、注意事项和安全措施1. 在进行电路连接和调试时，要保持手部干燥，避免发生触电事故。
2. 在处理电路连接时，应先断开电源，确保安全操作，避免损坏元件和设备。
3. 在发现故障时，应及时断开电源，查找故障原因并处理，确保电路正常运行。
4. 操作中要注意避免拉扯电线，防止发生线路断裂或短路等现象。
5. 完成作业后，应按要求整理工具和材料，保持工作环境整洁。
五、作业效果评价和结论通过本次作业设计方案的实施，学生能够掌握基本的照明电路安装和调试技能，提高了动手能力和实践能力。
照明电路教案
照明电路教案我想分享的是一个照明电路教案。
在这个教案中，我们将教授学生如何设计简单的照明电路。
这个教案适用于高中物理或电子学科的教师，但也可以被中小学的教师或DIY电子爱好者使用。
以下是照明电路教案的具体内容：1. 引言照明电路是一个十分重要的电路，也是日常生活中最常见的电路之一。
在这个教案中，我们将讲解设计一个简单的直流照明电路的过程。
通过本教案的学习，学生们将学会如何设计基本照明电路，并能够应用所学知识来设计更复杂的照明电路。
2. 实验目标通过本实验，学生将会学会以下技能：- 理解电流、电压、电功率和电阻的基本概念- 掌握使用Ohm定律计算电流、电压、电阻、电功率的能力- 理解如何使用电阻计来测量电阻- 学会如何设计一个简单的直流照明电路3. 实验器材- 电池（1x9V）- 电线（红色、黑色各1条）- 电阻（1x100Ω）- NPN晶体管（1个）- LED（1个）4. 实验步骤a. 准备工作将电阻、晶体管和LED的引脚弯曲成合适的长度。
将电池和电线连接好。
b. 第一步将电池和电线连接。
红线连接正极，黑线连接负极。
c. 第二步将电阻与电池连接，用电线连接电池的正极和电阻的一个端口，用另一条电线连接电阻的另一个端口和晶体管的基极。
d. 第三步将LED的阳极连接到晶体管的集电极，将LED的阴极连接到电池的负极。
e. 第四步启动电路，检查LED是否亮起。
5. 实验结果当电路启动时，如果LED能够亮起表明电路连接正确。
学生们可以使用电阻计测量电阻的值，使用万用表测量电流、电压的值。
6. 总结本教案旨在教授学生如何设计简单的直流照明电路，并通过实验与实践来深入理解电路的基本原理。
在学生们掌握了这些基本概念和技能后，他们可以进一步应用这些知识来设计更加复杂的电路，并应用到日常生活中的实际问题中。
汽车LED照明驱动电路设计实例
汽车LED照明驱动电路设计实例设计需求：设计一个汽车LED照明驱动电路，该电路输入电压为12V，输出电压为3V，所需的电流为800mA。
设计步骤：1.确定LED参数在设计开始之前，首先需要确认LED的工作电流和电压参数。
假设所使用的LED的额定电流为800mA，额定电压为3V。
2.计算驱动电源参数由于输入电压为12V，输出电压为3V，所以需要设计一个降压电路来将输入电压降低到3V。
根据LED的电流参数，可计算出驱动电源的功率需求：P=V×I=3V×0.8A=2.4W。
3.选择开关电源芯片根据电源的功率需求，我们可以选择适合的开关电源芯片。
一般常用的芯片有LM2596、LM2576等，这些芯片具有高效率和稳定性。
4.组件选型和参数计算根据选择的开关电源芯片，我们还需要确定电感、电容和二极管等组件的参数。
根据芯片的数据手册，通过输入电压、输出电压和输出电流等参数计算得到。
5.进行原理图设计将选择的开关电源芯片和其他电子元件连接起来，形成一个完整的电路。
在原理图设计中，需要考虑到电路的稳定性和可靠性，避免电子元件之间的干扰和短路。
6.PCB布局设计在PCB布局设计中，需要考虑到电子元件的布置和连接，以保证电路的正常运行。
在布局设计中还需注意电路的EMC电磁兼容性，尽量减小电路之间的干扰和电磁辐射。
7.元器件焊接和组装根据PCB布局设计，对电子元件进行焊接和组装。
焊接时需要注意焊接接触的质量，避免冷焊、漏焊等导致电路出现问题。
8.功耗测试和调试完成电路的焊接和组装后，需要进行功耗测试和调试。
测试时需要使用电子负载等设备对电路进行负载测试，以确保电路能够正常工作，并符合设计要求。
总结：上述是一个简单的汽车LED照明驱动电路设计实例。
在实际设计过程中，还需要考虑到汽车电路的稳定性、可靠性和安全性等因素，以确保电路在各种工况下能够正常工作。
此外，还需要根据具体的需求进行电路参数的调整和优化，以实现更好的性能和效果。
照明线路施工技术交底
照明线路施工技术交底一、施工前的准备工作1. 确定施工方案：根据设计图纸确定照明线路的走向和分布。
2. 确定材料需求：根据施工方案确定所需的电缆、开关、插座等材料。
3. 检查施工设备：确保施工所需的工具和设备齐全并正常运行。
4. 保障安全措施：制定好施工现场的安全措施，避免意外事故发生。
二、施工步骤1. 安装电缆：按照施工方案的要求，将电缆正确地敷设在墙壁或地面上，并进行牢固的固定。
2. 安装插座和开关：根据设计图纸确定的位置，安装插座和开关，并进行正确的连接。
3. 连接电路：根据施工方案，将电缆与插座、开关等进行正确连接，遵循电路的原理和规范。
4. 绝缘处理：保证电线和设备的绝缘性能良好，防止漏电等安全问题。
5. 照明设备安装：根据设计要求，将照明灯具正确地安装在合适的位置上，并进行稳固的固定。
6. 联动测试：确保所有插座、开关能够正常联动控制照明设备。
三、施工注意事项1. 施工现场安全：施工现场应设置明显的警示标志，防止他人误入危险区域。
2. 材料使用：使用符合相关标准的材料，保证施工质量和安全性。
3. 施工质量控制：严格执行施工方案，保证线路连接正常、牢固可靠。
4. 完工验收：完成施工后，进行照明线路的全面验收，确保线路正常工作并满足设计要求。
四、施工安全措施1. 严禁带电施工：在进行线路连接和设备安装时，要确保带电部分断电处理，避免触电事故发生。
2. 用电安全：合理安排电缆走向，避免电缆过载和破损引发安全隐患。
3. 防止漏电：严格按照规范进行绝缘处理，确保电线和设备之间没有漏电现象。
4. 防火措施：在施工过程中要注意防止火源，确保施工现场无明火，严禁在易燃和易爆区域施工。
以上为照明线路施工技术交底，请根据实际施工情况进行具体操作，并注意施工安全和施工质量控制。
家用照明电路设计安装与调试设计方案
家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。
一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。
1.2确定每个照明电路的负载和功率。
根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。
1.3选择正确的电线规格。
根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。
1.4设计并安装合适的开关和插座。
根据需要，安装开关和插座以实现灯光的控制和灯具的供电。
2.安装电路：2.1确定好每个电路的布局和电线的路径。
在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。
2.2安装电线和相关配件，如插座、开关盒、接线盒等。
确保所有电线和配件都牢固地安装，并与电源主线连接正确。
2.3进行线路测试。
在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。
3.调试电路：3.1连接灯具和其他照明设备。
按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。
3.2进行开关和插座的调试。
测试每个开关和插座，确保它们能够正常控制灯光和供电设备。
3.3检查电线和配件的安全性。
检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。
3.4测试整个电路系统。
通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。
为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。
在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。
2.注意负载平衡。
在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。
3.考虑节能因素。
在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。
照明工程流程
照明工程流程照明工程是建筑工程中不可或缺的一部分，它不仅关乎建筑物内部的亮度和舒适度，还直接影响到人们的生活和工作环境。
因此，在进行照明工程时，需要遵循一定的流程和步骤，以确保最终的照明效果能够达到预期的要求。
首先，照明工程流程的第一步是需求分析和规划。
在这一阶段，需要与建筑设计师和业主进行充分的沟通，了解建筑物的功能区域和使用需求，确定各个区域的照明要求和标准。
同时，还需要考虑到节能环保的要求，选择合适的照明方案和灯具类型。
其次，是照明设计与方案制定。
在这一阶段，需要由专业的照明设计师根据需求分析的结果，进行灯具的布局设计和光照计算，确定每个区域的照明方案和灯具配置。
同时，还需要考虑到照明控制系统的设计，以实现对照明系统的智能化控制和节能调节。
接下来是照明工程的施工准备和实施。
在这一阶段，需要根据设计方案，进行灯具的采购和材料的准备工作，同时组织施工队伍进行现场的施工工作。
在施工过程中，需要严格按照设计图纸和标准进行施工，保证照明系统的安装质量和工程进度。
最后，是照明工程的验收和调试。
在工程完成后，需要进行照明系统的验收和调试工作，确保各项指标和要求达到设计标准。
同时，还需要对照明系统进行质量保证和维护工作，以保证照明系统的长期稳定运行和效果持续良好。
总的来说，照明工程流程是一个系统工程，需要在需求分析、设计规划、施工实施和验收调试等多个环节进行全面的考虑和管理。
只有通过科学合理的流程和严格规范的操作，才能确保照明工程的质量和效果达到预期目标，为建筑物的使用者提供舒适、安全的照明环境。
设计照明电路的步骤
设计照明电路的步骤
1.确定照明需求：根据使用环境和需要，确定需要照明的区域、照度
要求、照明时间和照明颜色等。
2.分析用电负荷：根据照明面积、照明等级和光源功率等，计算所需
用电负荷。
3.选择光源：根据照明需求和用电负荷，选择适合的光源，如白炽灯、荧光灯等。
4.选择电源：根据光源功率和用电负荷，选择适合的电源，如铁心变
压器、电感式电源等。
5.确定电路组成：尽量采用单回路供电方式，根据照明区域的安装情况，确定接线方式。
6.计算线路参数：根据所选电源、电路电压、电线长度等，计算电线
横截面积、电线阻值和线路功率损耗等参数。
7.安装照明设备：按照设计要求和安全规范，布置电线，安装各种照
明设备和电器组件。
8.进行测试和调试：对已安装的照明设备和电路进行测试和调试，确
保照明效果和运行稳定性。
光控照明电路设计电路
光控照明电路设计电路光控照明电路是一种能够根据环境光照情况自动调节照明亮度的智能照明系统。
它利用光敏电阻等光敏元件感知周围环境的光照强度，然后通过电子器件控制照明设备的亮度，从而实现节能、智能的照明效果。
本文将介绍一种基于光敏电阻的光控照明电路设计，希望能够为您提供一些参考和指导。
一、光控照明电路的基本原理光控照明电路的基本原理是利用光敏元件感知光照强度，将感知到的信号传递给控制电路，通过控制电路调节照明设备的亮度。
光敏元件通常采用光敏电阻，当光照强度增大时，其电阻值减小；当光照强度减小时，其电阻值增大。
可以通过测量光敏电阻的电阻值来获取环境光照强度的信息。
接下来，我们将介绍一种基于光敏电阻的光控照明电路设计。
二、光控照明电路设计1、光敏电阻我们需要选择合适的光敏电阻。
一般情况下，我们可以选择光照强度与电阻值呈反比的光敏电阻，比如CdS光敏电阻。
在实际设计中，可以根据具体的光照环境和照明需求选择合适的光敏电阻。
2、信号放大电路在采集到光敏电阻的电阻值后，需要通过信号放大电路将其转换成适合于控制电路处理的电压信号。
信号放大电路可以采用运算放大器等电子器件，将光敏电阻的电阻值转换成相应的电压信号。
3、控制电路控制电路是光控照明电路的核心部分，它接收信号放大电路输出的电压信号，并通过比较、控制等方法来调节照明设备的亮度。
控制电路可以采用微控制器、逻辑门电路等器件实现，具体的设计需要根据实际情况来确定。
4、照明设备我们需要连接照明设备到控制电路输出端，以实现对照明设备亮度的控制。
照明设备可以采用LED灯、荧光灯等，根据实际需求选择合适的照明设备。
三、光控照明电路的应用光控照明电路可以广泛应用于室内照明、路灯、广告牌等场合。
通过光控照明电路，可以实现自动调节照明亮度，提高能源利用率，减少能源浪费。
光控照明电路也可以提升照明系统的智能化水平，为用户提供更便捷、舒适的照明体验。
总结通过本文的介绍，我们了解了光控照明电路的基本原理、设计方法和应用场景。
《安装房屋照明电路》作业设计方案
《安装房屋照明电路》作业设计方案第一课时一、设计背景随着社会的发展和科技的进步，人们对于舒适的生活环境有了更高的要求，其中照明设备作为生活中必不可少的一部分，也受到了越来越多的重视。
因此，在进行房屋照明电路的安装设计时，需要考虑到诸多因素，保证其安全可靠性。
二、设计目标本次设计旨在为一栋两层独立居民房屋设计照明电路，确保照明设备的正常运行和居住者的生活舒适度。
设计要求如下：1. 实现灯具开关控制；2. 考虑到不同功能区域的照明需求，合理划分电路；3. 保证电路的安全性和可靠性；4. 节约能源，提高使用效率。
三、设计方案1. 设计总览本次设计采用分区域照明设计方案，将房屋分为起居区、厨房区、卧室区和卫生间区四个功能区域。
每个功能区域单独设置照明电路，通过主开关控制整体照明设备的开关。
2. 照明设备选择根据功能区域的不同需求，选择合适的照明设备，如吸顶灯、筒灯、壁灯等，保证照明效果和能源利用效率。
3. 电路划分（1）起居区电路：设置三个开关控制，其中一个可控制整体灯具的开关，另外两个是分别控制各个功能区的照明设备。
（2）厨房区电路：使用防水灯具，并增加照明亮度，设置独立电路及开关。
（3）卧室区电路：考虑到多人使用，设置两个开关控制，一个主控制整体灯具，一个控制床头灯。
（4）卫生间区电路：考虑到湿度等因素，选择防水灯具，设置独立电路及开关。
4. 电线选择与敷设根据国家标准选择规格合适的导线和电缆，敷设时保证线路的整齐美观，并注意避让其他设备和管线，避免产生短路等安全隐患。
5. 安全防护安装漏电开关、过载开关等保护设备，确保电路的安全可靠性。
在电路设计中考虑连接线的长度，合理设置插座，保证电器设备的用电安全。
6. 节能环保选择LED灯具等节能型照明设备，合理设计电路，减少能耗，达到节约能源的目的。
四、总结通过本次设计，针对不同功能区域的照明需求，采用合理的电路划分和灯具选择，既满足了居民对于舒适照明的需求，又保证了电路的安全性和可靠性。
日光灯电路实验报告
日光灯电路实验报告导言：日光灯是一种常见的照明设备，广泛应用于家庭、商业和工业场所。
其高效能和长寿命的特点使得日光灯成为替代传统白炽灯的理想选择。
本实验旨在通过设计和搭建一个简单的日光灯电路，来了解日光灯的基本工作原理和电路结构。
实验步骤：1. 准备工作：a. 确保实验室环境安全，确保桌面干净整洁。
b. 检查实验箱内的仪器材料是否齐全，并准备好所有需要的元器件和工具。
c. 关闭电源开关，确保电源不会给实验带来危险。
2. 实验装置组装：a. 将电源线的插头插入电源插座，并连接到实验箱的电源接头上。
b. 将电源线的另一头的插头插入电源开关上，保证电源开关关闭状态。
c. 将日光灯座的一个插头插入实验箱上的日光灯插座上，另一个插头插入实验箱内的“输出”接头上。
d. 检查所有连接是否牢固，确保没有松脱的部分。
3. 实验线路连接：a. 将导线插头分别插入实验箱内的“输入”接头和“输出”接头。
b. 将一个导线的另一头插入实验箱内的“输入”接头上的“活”的孔中，将另一个导线的另一头插入实验箱内的“输入”接头上的“零”的孔中。
c. 将另一对导线的一头插入实验箱内的“输出”接头上的两个孔中。
4. 实验电源连接：a. 打开电源开关，将整个电路连接到电源上。
5. 实验结果观察：a. 观察日光灯是否亮起，如果没有亮起，检查电路连接是否正常。
b. 如果日光灯亮起，观察灯管的亮度和发光效果。
6. 实验数据记录：a. 观察日光灯的功耗，并记录下来。
b. 记录灯管的亮度和发光效果，可以用眼睛观察，也可以使用测量仪器进行定量测量。
7. 实验分析与讨论：a. 根据实验结果和数据记录，分析日光灯的工作原理。
b. 比较日光灯和传统白炽灯的优缺点。
c. 探讨日光灯在实际应用中的使用场景和潜力。
结论：通过本次实验，我们成功搭建了一个日光灯电路，并观察了日光灯的工作原理和发光效果。
日光灯作为一种高效能和长寿命的照明设备，具有广泛的应用前景。
在实验过程中，我们不仅了解了日光灯的基本原理，还通过实际操作对电路连接和器材使用有了更深入的认识。
