浅析变压器励磁涌流产生的原因
变压器励磁涌流产生机理及抑制措施
变压器励磁涌流产生机理及抑制措施变压器是电力系统中不可或缺的电气设备，用于提高或降低交流电压。
然而，在变压器的日常运行中，会产生一种特殊的电流——励磁涌流。
励磁涌流的产生原因、影响及抑制措施，一直是电气领域研究的焦点问题之一。
一、变压器励磁涌流的产生机理变压器励磁涌流是由于变压器在没有负载的情况下，一侧电源给定电压后，产生的瞬时电流波动引起的。
其产生的原因主要有两个方面。
1. 变压器自身磁化特性变压器是由铁芯、线圈等部件组成的，当交流电源施加在一侧线圈上时，铁芯上会产生一个磁通量，使得另一侧线圈中也会产生一定的电势。
在低频条件下，变压器的铁芯上的磁场在每个电源周期内都会发生磁化与去磁化过程，即由于铁芯饱和，磁通量无法瞬间变化，从而在每个周期内形成一个磁滞回线。
当电源供给的电压陡然由0V变化到正常值时，铁芯中的磁场并不会即刻达到稳态，从而导致瞬间电流的波动，造成产生励磁涌流。
2. 电源特性影响电源的内阻、电源的输出电压质量均会影响励磁涌流的产生。
电源内阻较大时，输出电压下降幅度较大，对于变压器来说，电流的波动幅度会更大。
同时，电源产生电压的质量也会影响励磁涌流，例如，电源输出电压存在10%、20%的谐波成分时，变压器励磁涌流的幅值会更大。
二、励磁涌流的影响变压器励磁涌流产生后，将会对变压器和电力系统的安全及稳定性产生影响。
1. 变压器内部温度升高励磁涌流的产生将会引起变压器内部电阻损耗增加，从而导致变压器温度升高。
严重情况下，会导致变压器绝缘材料老化、泄漏及烧毁等事故发生。
2. 电力系统不稳定励磁涌流的存在会造成系统电压波动，电力系统的稳定性得不到保障，从而会降低其工作效率，甚至带来负面的经济损失。
三、励磁涌流的抑制措施为了避免励磁涌流带来的安全隐患及电力系统的不稳定性，有一些抑制措施可以采取。
1. 增加阻抗变压器防励磁涌流的一种常用方法是在变压器的一侧或两侧增加阻抗，这样可以限制励磁涌流的幅值并且控制其衰减时间。
变压器产生励磁涌流的原因
变压器产生励磁涌流的原因1. 你知道吗，变压器产生励磁涌流的一个原因就是铁芯的饱和呀！就好比一个人吃撑了，再也吃不下更多东西一样，铁芯饱和了就会导致电流一下子涌出来。
比如说，家里的电器突然都打开，变压器就可能出现这种情况呢！2. 嘿，变压器产生励磁涌流还可能是因为合闸瞬间的电压突变呀！这就好像你跑步的时候突然被人推了一把，速度一下子就变快了。
像工厂里机器启动的瞬间，不就可能引发这样的情况嘛！3. 哇哦，绕组的电感也会让变压器产生励磁涌流呢！这就好像是道路上的一个弯道，会让车流的速度和方向发生变化。
比如大型电机启动时，不就类似这种情况嘛！4. 哎呀呀，变压器的剩磁也能引起励磁涌流呀！这就跟你心里一直记着一件事一样，会产生影响呢。
像有时候停电后再来电，就可能出现这样的问题哟！5. 嘿呀，合闸角也对励磁涌流有影响呢！这不就跟你进门的时机一样嘛，如果时机不对，可能就会有不一样的结果。
就像在特定的时刻合闸，就可能导致励磁涌流增大呢！6. 哇，变压器的铁芯材质也有关系哦！这就好像不同材质的锅，做饭的效果不一样。
比如铁芯材质不太好的变压器，就更容易出现励磁涌流啦！7. 你想想看，变压器的匝数也能让它产生励磁涌流呀！就像一群人排队，人数不一样效果也不同。
匝数不合理的时候，可不就容易有这个问题嘛！8. 哎呀，系统的阻抗也会影响变压器的励磁涌流呢！这就好像路上的阻碍，会改变车流的情况。
当系统阻抗小的时候，励磁涌流可能就会比较大呢！9. 嘿，变压器自身的特性也能导致励磁涌流呢！就如同每个人都有自己的脾气一样。
有些变压器就是容易出现这种情况呀！10. 哇塞，外部的干扰因素也会让变压器产生励磁涌流呢！这就好比平静的水面被扔了一块石头，会泛起涟漪。
像附近有大的电磁干扰时，不就可能这样嘛！我觉得啊，了解这些原因对于我们更好地使用和维护变压器真是太重要啦！。
变压器励磁涌流原理
变压器励磁涌流原理1. 引言变压器是电力系统中常见的电力传输和配电设备，它的基本原理是利用电磁感应现象将交流电能从一个电路传递到另一个电路。
在变压器的正常运行中，励磁涌流是一个重要的现象，对变压器的运行稳定性和效率产生重要影响。
本文将详细解释与变压器励磁涌流原理相关的基本原理。
2. 变压器的基本结构和工作原理变压器由两个或多个线圈（称为主线圈和副线圈）和一个铁芯组成。
主线圈连接到电源，副线圈连接到负载。
铁芯是由高导磁率的铁材料制成，主要用于集中磁通并减小磁通损耗。
变压器的工作原理可以用以下几个步骤来描述： 1. 当主线圈中通入交流电时，产生的交变磁场穿过铁芯，并感应在副线圈中产生电动势。
2. 由于副线圈的存在，电流开始流动，形成副线圈中的磁场。
3. 根据法拉第电磁感应定律，副线圈中的磁场会感应回主线圈中产生电动势。
4. 如果副线圈上有负载，电流会从副线圈流向负载，完成能量传递。
3. 励磁涌流的定义和原因励磁涌流是指在变压器的励磁过程中，出现的瞬态电流。
这种电流是由于铁芯的饱和和磁滞现象引起的。
励磁涌流会导致变压器的损耗增加、温升升高，甚至引起振荡和不稳定的运行。
励磁涌流的主要原因是铁芯的磁滞和饱和效应。
在变压器中，铁芯的磁化曲线是非线性的，当磁通密度较低时，磁化曲线近似为直线，但当磁通密度较高时，磁化曲线出现饱和和磁滞现象。
在励磁过程中，磁通密度会不断变化，导致磁芯中的磁滞和饱和效应。
4. 励磁涌流的影响因素励磁涌流的大小和变压器的设计参数、运行条件以及电源特性等因素密切相关。
以下是一些主要影响因素的解释：4.1 铁芯特性铁芯的导磁率和磁滞特性是影响励磁涌流的重要因素。
导磁率越高，磁化过程中的涌流效应越小。
而磁滞特性越明显，励磁涌流越大。
4.2 变压器参数变压器的额定容量和变比也会影响励磁涌流的大小。
一般来说，容量越大，励磁涌流越大；变比越高，励磁涌流越小。
4.3 电源特性电源的电压波形和频率对励磁涌流有很大影响。
变压器励磁涌流原理
变压器励磁涌流原理
变压器励磁涌流是指在刚开始接通变压器时，由于电感元件励磁过程中磁感应强度逐渐增大的关系，导致变压器中的电流迅速增加，形成一个短暂的高峰电流。
励磁涌流的主要原因有以下几点：
1. 电感元件的电流变化滞后于电压变化。
由于电感元件的特性，当电压突然改变时，电感元件中的电流并不会立即改变，而是需要一定的时间来达到稳态。
在这个过程中，电流会迅速增加，导致励磁涌流。
2. 初级绕组和次级绕组之间的电容效应。
变压器的初级绕组和次级绕组之间会存在一定的电容效应。
当变压器接通时，由于电容的充电过程，会导致涌流的产生。
3. 磁芯饱和和磁滞。
在刚开始接通变压器时，由于磁感应强度逐渐增大，磁芯中会出现饱和和磁滞现象。
这些现象会导致磁路中的电流迅速变大，从而产生涌流。
励磁涌流对变压器和电网造成的影响主要有以下几点：
1. 过大的励磁涌流会导致变压器绕组和瓷套的过热，甚至引发绝缘击穿，导致设备损坏。
2. 励磁涌流还会对电网造成短暂的过电压，对其他设备和线路造成影响。
为了减小励磁涌流的影响，可以采取以下措施：
1. 使用励磁变压器。
励磁变压器是在主变压器旁边并列连接一个励磁变压器，通过调节励磁变压器的励磁电流来抑制励磁涌流。
2. 采用软起动方式。
通过逐步升高初始电压，使得励磁涌流逐步增加，避免突然产生过大的涌流。
3. 提前预热变压器。
在正式接入电网之前，可以对变压器进行预热，使其达到临界电压之后再投入运行，从而减小励磁涌流的影响。
变压器励磁涌流产生机理及抑制措施
展望
随着电力电子技术的发展，可 以预见变压器励磁涌流的研究 将更加深入，未来可能会发现
更加有效的抑制措施。
随着智能电网的建设，电力系 统的运行方式将更加灵活，变 压器励磁涌流的问题也将得到
更加有效的解决。
同时，随着人们对电力系统运 行效率的关注度不断提高，变 压器励磁涌流的研究也将更加 注重环保和节能方面的问题。
04
案例分析
案例一
01
02
03
事故概述
某500kV变压器在空载合 闸时，由于励磁涌流过大 导致保护误动，造成停电 事故。
事故原因
合闸瞬间，变压器铁芯饱 和，励磁电流急剧增加， 导致保护装置误判为短路 故障。
改进措施
优化变压器空载合闸控制 策略，采用快速合闸技术 ，减少励磁涌流的影响。
案例二
事故概述
励磁涌流的大小与变压器铁芯的材质、结构、加工工艺以及变压器运行时的工况 等因素有关。
变压器励磁涌流的危害
励磁涌流会危及变压器的安全运行，可能导致变压器的损坏 甚至爆炸。
励磁涌流还可能导致电力系统的谐波污染，对电力系统的稳 定性和可靠性造成影响。
变压器励磁涌流的特点
励磁涌流具有很大的峰值和冲击力，其大小可能超过变压器额定电流的几倍甚至 几十倍。
感谢您的观看
THANKS
减小变压器铁心饱和程度
通过改进变压器结构设计，采用高磁通密度材料，提高铁心最大允许工作磁 密等措施，降低变压器铁心的饱和程度，从而抑制励磁涌流的产生。
增加变压器空载合闸阻抗
通过改变变压器外部接线或增设串联电阻等方式，增加变压器空载合闸阻抗 ，降低合闸瞬间的电压变化率，从而减小励磁涌流的产生。
继电保护抑制措施
配置差动保护装置

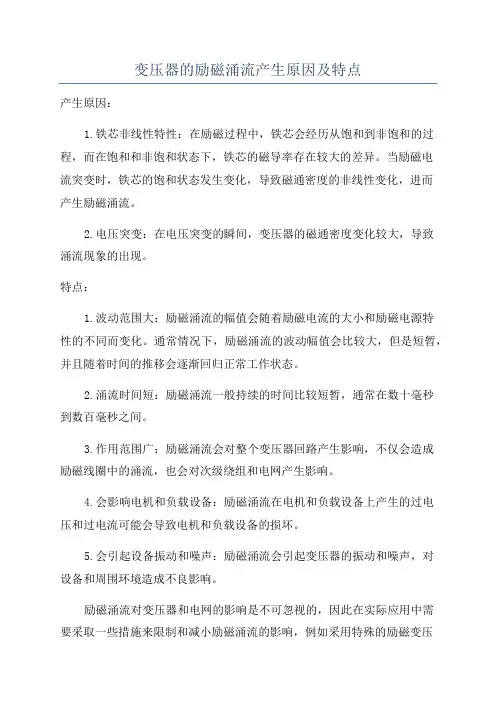

变压器的励磁涌流产生原因及特点
变压器的励磁涌流产生原因及特点
产生原因：
1.铁芯非线性特性：在励磁过程中，铁芯会经历从饱和到非饱和的过程，而在饱和和非饱和状态下，铁芯的磁导率存在较大的差异。
当励磁电
流突变时，铁芯的饱和状态发生变化，导致磁通密度的非线性变化，进而
产生励磁涌流。
2.电压突变：在电压突变的瞬间，变压器的磁通密度变化较大，导致
涌流现象的出现。
特点：
1.波动范围大：励磁涌流的幅值会随着励磁电流的大小和励磁电源特
性的不同而变化。
通常情况下，励磁涌流的波动幅值会比较大，但是短暂，并且随着时间的推移会逐渐回归正常工作状态。
2.涌流时间短：励磁涌流一般持续的时间比较短暂，通常在数十毫秒
到数百毫秒之间。
3.作用范围广：励磁涌流会对整个变压器回路产生影响，不仅会造成
励磁线圈中的涌流，也会对次级绕组和电网产生影响。
4.会影响电机和负载设备：励磁涌流在电机和负载设备上产生的过电
压和过电流可能会导致电机和负载设备的损坏。
5.会引起设备振动和噪声：励磁涌流会引起变压器的振动和噪声，对
设备和周围环境造成不良影响。
励磁涌流对变压器和电网的影响是不可忽视的，因此在实际应用中需
要采取一些措施来限制和减小励磁涌流的影响，例如采用特殊的励磁变压
器、引入励磁涌流限制电抗器等。
此外，合理调整变压器的设计和励磁电源的参数也能有效减小励磁涌流的幅值和时间。
变压器励磁涌流产生机理及抑制措施
采用交流励磁：通过控制交流励磁电压来调节磁通，从而抑制励磁涌流。
采用无功功率补偿：通过无功功率补偿来调节磁通，从而抑制励磁涌流。
采用磁通控制策略：通过优化磁通控制策略来抑制励磁涌流。
PART FOUR
深度学习：利用深度学习算法，如卷积神经网络（CNN）、长短时记忆网络（LSTM）等，对励磁涌流进行预测和识别。
影响电力系统的安全性：励磁涌流可能导致电力系统故障，影响电力系统的安全性。
影响电力设备的寿命：励磁涌流可能导致电力设备过热、绝缘老化等，影响设备的使用寿命。
励磁涌流可能导致继电保护装置误动作，影响电力系统的安全运行。
励磁涌流可能导致继电保护装置的测量误差增大，影响保护装置的准确性。
励磁涌流可能导致继电保护装置的通信中断，影响电力系统的监控和调度。
励磁涌流可能导致继电保护装置的硬件损坏，影响电力系统的可靠性。
PART THREE
采用Y/△接线方式：将变压器的三相绕组连接成Y/△形，可以有效抑制励磁涌流。
采用自耦变压器：自耦变压器具有抑制励磁涌流的作用，可以降低变压器的励磁涌流。
采用串联电抗器：在变压器的输入端串联电抗器，可以有效抑制励磁涌流。
原理：利用数字信号处理技术对励磁涌流信号进行实时监测和处理
01
应用：适用于各种类型的变压器，包括电力变压器、特种变压器等
03
特点：实时性强，响应速度快，抑制效果好
02
技术难点：信号采集、数据处理、控制策略等
04
现代控制理论：包括自适应控制、模糊控制、神经网络控制等
01
模糊控制：利用模糊逻辑进行控制，适用于非线性、时变系统
CONTENTS
PART ONE
01
变压器是一种利用电磁感应原理进行能量转换的电气设备。
变压器励磁涌流产生分析
变压器励磁涌流产生分析变压器励磁涌流是指在变压器未接入负载时，电压施加于变压器的次级绕组上，由于次级绕组中电流的变化和磁场的变化，导致变压器中电流的瞬间增大和减小，从而产生的一种瞬态现象。
在正常配制的变压器中励磁涌流往往会造成一定的影响，因此对于变压器的励磁涌流产生进行分析和控制非常重要。
一、励磁涌流的产生机理变压器中励磁涌流的产生机理可以简单地归纳为以下几点：1. 电源电压的突变：在变压器未接入负载时，施加在次级绕组上的电源电压突然变化，导致次级绕组上的电流瞬间发生变化。
这时，次级绕组中的电流会与磁场相互作用，形成由磁场引起的反电动势，从而使得次级绕组中的电流迅速减小。
2. 感应电动势的作用：在励磁过程中，一次绕组中的电流在变化时，由于磁链的变化，次级绕组中会产生感应电动势，引起瞬态的电流变化。
3. 变压器的磁性特性：变压器的铁芯由许多晶粒构成，每个晶粒中的晶格结构和磁性特性都存在差异。
在励磁过程中，这些晶粒会受到电磁力的作用，发生微小的位移，导致铁芯中产生瞬态的磁通波动和涡流。
二、励磁涌流的危害励磁涌流可能引起很多问题，例如：1. 引起噪声：励磁涌流会引起变压器中铁芯的瞬间震动，使得变压器发出噪音，影响工作环境。
2. 增大电压的失真率：在励磁过程中，由于涌流的存在，导致变压器中电压的失真率增大，影响电力系统的稳定性。
3. 引起短路事故：变压器中的涌流可能会引起短路事故，导致电力系统的瘫痪，给设备和工作人员带来很大的危害。
三、励磁涌流的控制方法为了控制励磁涌流的产生，可以采用以下措施：1. 选择合适的铁芯材料：变压器的铁芯材料是影响涌流大小的因素之一，采用适当的铁芯材料可使涌流得到一定程度的控制。
2. 增加次级电阻：在变压器的次级回路中添加电阻，可使涌流得到稳定控制，同时可以有效降低变压器的毛刺电压和暂态过电压，从而提高系统的稳定性。
3.采用无铁芯蜂鸣式变压器：无铁芯蜂鸣式变压器采用空心的密绕绕制，在励磁过程中能够有效地抑制变压器中的涌流，但成本相对较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析变压器励磁涌流产生的原因
摘要：变压器在整个电网中处于核心的地位，但是价格高昂的大型变压器在日
常工作中有可能发生各项故障，一旦发生故障大型变压器缺乏替代措施就给带来
严重的损失。
当前，只能用具有极高的灵敏性和选择性的纵联差动保护的方法来
预防和保护变压器发生故障，然而，仍旧遇到很多的困难。
关键词：变压器励磁涌流电力系统
在电力系统中变压器在整个电网中处于核心的地位，有着不可或缺的重要地位。
但是价格高昂的大型变压器在日常工作中有可能发生各项故障，一旦发生故
障大型变压器缺乏替代措施就给带来严重的损失。
当前，只能用具有极高的灵敏
性和选择性的纵联差动保护的方法来预防和保护变压器发生故障，然而，仍旧遇
到很多的困难。
励磁涌流是一种暂态过程，指外部故障切除或者变压器空载投入
时电压得以恢复。
出现高达6-8倍的励磁电流，它也是一种能够使变压器电源测
电流互感器传到二次侧的暂态不平衡电流。
而类似这种可流入差动回路的情况往
往会导致差动保护动作的发生。
介于此，分析研究励磁涌流是如何发生及发生时
对变压器差动保护的影响和解决方案是非常有必要的。
一、变压器励磁涌流的产生及特点
变压器励磁“涌流”现象是由于电源接通后变压器电压变动产生的一种现象。
具体可分为励磁起始涌流、电压恢复涌流、共振涌流这三种现象，它们的产生均
是由不同电压变动就会造成程度不同的变压器励磁涌流现象。
1.1励磁起始涌流
上面介绍的励磁起始涌流是指电力系统在变压器开始运行是进入的瞬态性的
励磁电流。
而即使电力系统被切除，变压器运行也停止。
励磁电流也同时为零时，其铁心中的磁通也并不是瞬间归零的，而是有一段剩磁值，如果变压器再次通电
时其磁值恰在磁通波形的最低谷，而剩磁ΦR为正值，那么这时变压器产生的磁
通波形便不会从负最大值（-Φmax）开始，而是由剩磁ΦR开始。
在这种情况下，变压器才会产生瞬态励磁涌流，而且有很大的瞬态冲击现象。
1.2电压恢复涌流
在清除变压器的外部故障时，变压器排除故障接通电流，电压恢复正常值的
过程中产生的励磁涌流称为电压恢复涌流。
通常情况下的电压恢复涌流不如励磁
起始涌流严重，这是因为变压器外部发生故障时所产生的电压均要小于变压器本
身所设定的额定电压造成的。
1.3共振励磁涌流
变压器已经接通电源正常供电。
此时假设并联变压器，在我们假设其出现故障，用关闭断路器断电的瞬间就可以看到变压器上有励磁起始涌流产生，而且总
电流的波形一直处于正值部分。
这样因为通过变压器电压的降落而引起的励磁涌
流的变化，就会引起该地区电压的变化波动。
这样的变化同样也会引起另一变压
器发生电压恢复涌流现象，而其电流波形总是处于负值部分。
由此可以看出，变
压器产生的励磁起始涌流与该地区电压变动的趋势是正好相反的，但是变压器B
的电压恢复涌流趋势却与该地区的电压趋势相同。
此时，变压器A、B产生的两
个励磁电流的总和统称为共振励磁涌流。
综上所述，变压器容量、系统容量、电源至变压器间系统的时间常数（L/R）
值等是影响三种变压器励磁涌流瞬时尖峰值及持续时间的因素。
在一般情况下，
励磁涌流瞬时尖峰时刻引起的变压器额定电流值高达8~30倍，如果不采取必要
的保护及抗干扰措施，在励磁涌流瞬时尖峰时刻引起的变压器额定电流值高达
8~30倍时，一定会因袭变压器的误动，造成停电。
以下我们将重点研究解决变压器保护励磁涌流这一问题。
二、励磁涌流对变压器差动保护的影响分析
首先，变压器空载合闸和外部故障被切除后恢复供电时所产生的励磁涌流是
造成变压器误动的主要原因，其产生的影响也最为严重。
造成这种现象的原因有
两个：第一是励磁电流瞬间高出变压器额定电流的几倍或者几十倍，第二是励磁
电流流过变压器的电源测时，因为开路而造成负荷侧没有电流。
在这种情况下，
如果差动保护无法避免这一流入差动回路的强励磁涌流就会误动。
其次，二次或
更高次谐波电流通过使涌流原件错误判断为励磁涌流，致使差动保护拒动或延迟
动作也会造成变压器的严重损坏。
这是由于超高压远距离输电线路或超高压电缆
对地电容、大容量的无功补偿电容，而使变压器内部瞬间短路，且短路电流发生
变化造成的。
再次，造成差动保护延缓的原因还有内部已有故障的变压器空载投
入这种情况。
三、解决方法
一是二次谐波制动法。
像南京南瑞继电保护电气有限公司生产的RCS-9671C 型、RCS-978型、CSC-326型变压器差动保护这样，要想取得能够及时有效闭锁差
动保护、防止保护误动的成果，准确判断出励磁涌流的存在与否，只能通过差动
电流中的二次谐波与基波模值比（二次谐波制动比）及检测三相差动电流中二次
谐波含量的大小这种方法，一般说来，取0.15-0.2是次谐波的制动系数。
二是间断角原理制动法。
像南京南瑞继电保护电气有限公司生产的RCS-
9673C型变压器差动保护，就是利用励磁涌流波形有较大间断角的特征，通过检
测差流间断角的大小实现鉴别涌流的目的。
其实，不论是非对称性涌流（向时间
轴一侧），还是对称性涌流对于便器的励磁涌流来说都存在这明显的间断性特征。
60-65度是通常情况下的间断角度。
三是波形对称原理制动法。
像南京南瑞继电保护电气有限公司生产的RCS-9673C型、RCS-978型变压器差动保护。
就是根据差电流的前半波与后半波的对
称比较结果来判断励磁涌流的发生与否。
四、结论
在实际操作过程中，励磁涌流至始至终都是存在的，因此应用差动保护变压
器的方法也是具有极大的局限性，为了更好的解决这一问题，许多厂家在此基础
上又运用了二次谐波、五次谐波制动等方法，实际上，这些方法的原理都是相通的。
此外，尖顶波特征法、磁通特性识别法、励磁阻抗变化法等也是遇到此类问
