EH-4大地电磁法探测地下暗河

EH-4大地电磁法探测地下暗河
EH-4大地电磁法是一种常用的地球物理勘探方法。

它利用大地电磁场的破坏作用，探测地下物质的电性和磁性差异，从而识别地下构造和矿产资源。

近年来，这种勘探方法在地下水和地下暗河的探测方面得到了广泛应用。

本文主要介绍EH-4大地电磁法探测地下暗河的原理、方法和应用。

首先，我们需要了解大地电磁场的基本概念和特点。

大地电磁场是指地球内部电流系统和地球表面电磁场之间的相互作用，具有强的渗透力和破坏力。

通过检测地球表面电磁场的变化，我们可以间接探测地下结构和水文地质情况。

EH-4大地电磁法探测地下暗河的方法一般分为三个步骤：准备工作、实地勘测和数据处理。

准备工作包括制定勘测方案、选取适当的探测设备和安排人员、调查勘测区域的地貌地球化学特征和地质构造情况等。

实地勘测需要在勘测区域内布设探测点，在不同时间段内采集地面电场和磁场数据。

数据处理包括数据滤波、计算电阻率、绘制等值线图等步骤。

EH-4大地电磁法探测地下暗河的应用主要集中在以下两个方面：一是地下水资源的勘探和管理，二是地下暗河的探测和研究。

对于地下水资源的勘探和管理，EH-4大地电磁法可以帮助我们确定水文地质条件、掌握水资源分布情况、预测水质和水量等。

而在地下暗河的探测和研究方面，EH-4大地电磁法可以提供较为完整的地下暗河系统情况，识别暗河的规模、位置、深度、水文地质等特征，为相关研究和管理工作提供科学依据。

总之，EH-4大地电磁法是一种有效的地球物理勘探方法，可用于探测地下水文地质条件和暗河的分布情况等。

在野外勘测中需要严格按照规范操作，对现场数据采集结果进行科学分析和评估，进一步优化勘测方案和方法，提高勘测数据的可靠性和准确性。

合集下载

EH-4电磁系统在寻找地下水中的应用

EH-4电磁系统在寻找地下水中的应用张文科;吴艳军;徐玺萍;张健健【摘要】The EH - 4 electromagnetic imaging system has great exploration depth, light efficiency, reflect the results of visual features. It was widely used in searching for groundwater and hydrogeological aspects. To helpan acute shortage of water in Pingan county of qinghai province southern mountains looking for groundwater, select the profile EH - 4 electromagnetic system detection, by determining the area within the concealed fault location and fault fracture zone, the article carries out to construct water. The practice shows the EH - 4 electromagnetic imaging system is strongly penetrating without influence of shallow high re-sistance layer under comparation with other electromagnetic methods and it has strong applicability and high efficiency.%EH-4电磁成像系统具有勘查深度大、轻便高效、反映成果直观等特点。

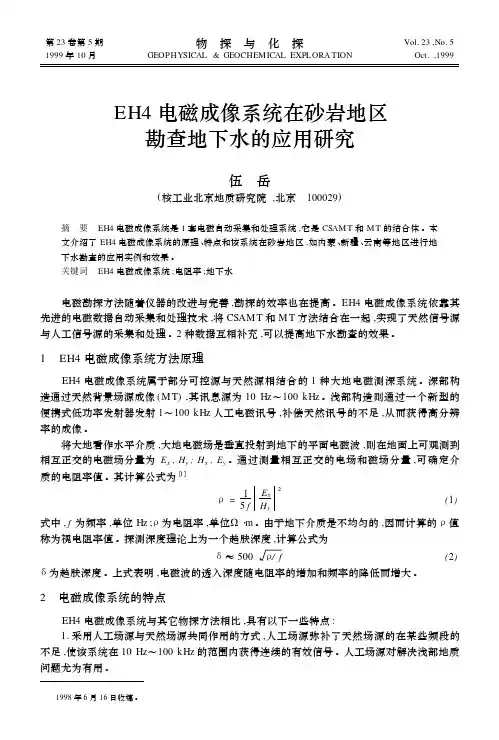

EH4 电磁成像系统在砂岩地区勘查地下水的应用研究

EH4电磁成像系统在砂岩地区勘查地下水的应用研究伍　岳(核工业北京地质研究院,北京　100029)摘　要　EH4电磁成像系统是1套电磁自动采集和处理系统,它是CSAM T 和M T 的结合体。

本文介绍了EH4电磁成像系统的原理、特点和该系统在砂岩地区,如内蒙、新疆、云南等地区进行地下水勘查的应用实例和效果。

关键词　EH4电磁成像系统;电阻率;地下水电磁勘探方法随着仪器的改进与完善,勘探的效率也在提高。

EH4电磁成像系统依靠其先进的电磁数据自动采集和处理技术,将CSAM T 和M T 方法结合在一起,实现了天然信号源与人工信号源的采集和处理。

2种数据互相补充,可以提高地下水勘查的效果。

1　EH4电磁成像系统方法原理EH4电磁成像系统属于部分可控源与天然源相结合的1种大地电磁测深系统。

深部构造通过天然背景场源成像(M T ),其讯息源为10Hz ～100kHz 。

浅部构造则通过一个新型的便携式低功率发射器发射1～100kHz 人工电磁讯号,补偿天然讯号的不足,从而获得高分辨率的成像。

将大地看作水平介质,大地电磁场是垂直投射到地下的平面电磁波,则在地面上可观测到相互正交的电磁场分量为E x ,H y ;H x ,E y 。

通过测量相互正交的电场和磁场分量,可确定介质的电阻率值。

其计算公式为〔1〕ρ=15f E xH y 2(1)式中,f 为频率,单位Hz ;ρ为电阻率,单位Ω・m 。

由于地下介质是不均匀的,因而计算的ρ值称为视电阻率值。

探测深度理论上为一个趋肤深度,计算公式为δ≈500ρ/f (2)δ为趋肤深度。

上式表明,电磁波的透入深度随电阻率的增加和频率的降低而增大。

2　电磁成像系统的特点EH4电磁成像系统与其它物探方法相比,具有以下一些特点:1.采用人工场源与天然场源共同作用的方式,人工场源弥补了天然场源的在某些频段的不足,使该系统在10Hz ～100kHz 的范围内获得连续的有效信号。

人工场源对解决浅部地质问题尤为有用。

EH-4大地电磁法探测地下暗河

开采没有影响。
５存在的问题
工程实例结果表明，我们采用Ｅ一大地电磁法Ｈ４探测地下暗河取得了较好的应用效果，成果已被业其
主作为矿区开采设计的主要参考依据。由于大地电磁场源中的高频场源几乎完全是由雷电活动引起的，它的电场和磁场强度与雷电发生的地点到测点的距离有
供电极距也要随之增大，致使探测的体积效应增大，生，局部地段地形陡崖险恶，并有竹林分布（１。图）分辨率降低。大地电磁法属于频率测深的范畴，它的
。
探测深度和分辨率与电磁场频率直接相关，频率高，探测深度浅、分辨率高；频率低，探测深度深、分辨率低；但由于均在远区（波区）测量，不存在体积效
应问题。
近ｔ年来，升级的Ｅ一大地电磁仪，高频部分Ｈ４采用了可控源，克服了高频信号弱的问题，同时仪器
设备轻便，一般地质条件下探测深度可达ｌｍ，特别ｋ适用在电磁干扰小的山区地形条件下工作。
１探测工作的目的与任务
探测区为湖南省江华县铜山岭有色金属矿区。矿
其作为地下水为目标来进行探测。我国是世界上激电矿段矿体的开采设计提供依据。法找水用户最多、效果最好的国家ｕ。所以长期以来，实际探测工作中大多使用（流）激电法进行勘探。直
２工区自然地理及地质背景
然而，（直流）激电设备笨重、工作效率低，在２１．自然地理条件野外地形条件恶劣情况下不宜使用。同时它的探测深工作区海拔高程最大４０，小３０，对高差３ｍ最０ｍ相

EH4电磁系统在云南红河地区地下水勘查中的应用

地下岩溶管道水的浅层岩溶水。岩溶区地表水与
地下水转化频繁，下水空间分布极不均匀，向地纵
区内地层除白垩系缺失外，自元古界到第四系均有分布，中元古界、古生界、叠系分布最其上三广。区内主要发育岩溶水和孔隙水，溶地下水主岩要赋存于自泥盆系中统东岗岭组至三叠系中统法郎组的碳酸盐岩地层中，屑岩主要为相对隔水碎
水类型、水层（）水性、动力条件及孔隙裂含组富水
玄武岩
岩溶水地下水
河水
１２～１５００
１３５— Ｏ＜１２０
１１００— ～１２
７
５０～８１５０～８１
５０～８１
隙发育的程度等。工区上第三系（岩性主要为砾Ｎ）石、含砾砂岩；炭系大塘阶（）石Ｃｄ岩性主要为浅灰色鲕状灰岩、白云岩；夹泥盆系驼山组（）性主Ｄｔ岩
２方法原理及有效性分析
２１方法原理．
分辨率不高；２较容易受电磁噪声干扰，（）成果解释
存在多解性。２２有效性于部分可控源与天然源Ｈ相结合的一种大地电磁测深系统。深部构造通过
２１０２年（）１
Ｅ４电磁系统在云南红河地区地下水勘查中的应用Ｈ
１９Ｏ
叠系和三叠系的灰岩中，受构造控制。工作地区接地条件好，因此主要采用Ｅ４电磁成像等手段查明Ｈ构造带空间分布特征及碳酸盐岩埋深等情况。

EH4电磁成像系统在水库漏水探测中的应用

EH4电磁成像系统在水库漏水探测中的应用李绍兴;胡润楚【摘要】Application of the EH-4 electromagnetic imaging system in the leakage detection of a riverbend reservoir is bined with geological information and drilling data, the system is able to locate the deep leakage channel, and find out the geological structures and lithologic boundaries, which provides reliable information to the leakage repai-ring work.%将EH4电磁成像系统应用于岩溶埋深较深的河湾水库漏水的勘察,结合地质及钻探资料对比分析,宏观上查明河湾地块深部漏水通道、地质构造及岩性分界,为该电站河湾地块漏水点的工程的整治和修复方案的制定提供可靠的依据,是现代地球物理方法发挥作用的一个广阔领域.【期刊名称】《水电与新能源》【年(卷),期】2016(000)001【总页数】5页(P55-59)【关键词】EH-4电磁成像系统;深部岩溶;水库漏水;自然电场法【作者】李绍兴;胡润楚【作者单位】中国电建集团中南勘测设计研究院有限公司,湖南长沙 410014;中国电建集团中南勘测设计研究院有限公司,湖南长沙 410014【正文语种】中文【中图分类】TM930.12+4;TV698.1+2随着我国国民经济的高速发展，工程地质勘探和研究任务成倍增长，勘探工作也逐步由浅部向深部、由简单向复杂发展，常规地震勘探、电法勘探在很大程度上已经不能满足地质勘探的需求。

针对越来越复杂的地质、地形环境，在20世纪末发展起来一种新的物探勘测方法——EH4电磁成像系统(本文以下简称EH4)。

水文地质调查中高频大地电磁测深法(eh-4)的应用

1 勘查区水文地质与地球物理学特征
本次开展水文地质地区位于青海省东南部拉脊山山脉处，深居内陆，远隔海洋昼夜温差大，属于典型的半干旱大陆性气候区。按照地貌成因和形态特征，可以工作区为侵蚀构造中高山，山体走向与构造线方向一致，海拔 3500~4400 m，相对高差 600~800 m，基岩裸露，寒冻风化作用强烈。在重点调查的中高山地带主要出露的地层为寒武系（∈）、白垩系（K）和第四系地层。寒武系（∈）地层主要由灰绿、暗绿色变质安山岩、安山凝灰岩等组成，白垩系（K）地层主要由砾岩、砂砾岩、砂岩及页岩等组成，第四系地层主要由黄土状土、砂砾卵石及草甸土组成。
作者简介：苏世杰（1991-），男，甘肃临洮人，大学本科，助理工程师，主要从事水工环矿物探技术工作。
184
第1期
苏世杰：水文地质调查中高频大地电磁测深法（EH-4）的应用
3 推断解释
本次工作运用高频大地电磁测深法（EH-4），勘测了 1条剖面，41 个物理点。以 185毅方位，由北向南沿沟谷布设，剖面地势北高南低。从剖面 EH-4 反演图可以看出，剖面电阻率等值线横向差异明显，剖面距 0耀600m 电阻率值高（籽=300~1000 赘·M），推测其岩性为凝灰岩，
地层、岩石物性是物探解释的基础和依据，它的变化是引起地球物理方法曲线形态特征变化的主要因素。本次资料解释主要依据工区已有钻孔柱状图、测井资料和实测物性数据综合分析得出，该工区第四系（Q）草甸土电阻率值相对较低，是整个工区表部的中低阻电性特征，其值为 60~170 Ω·m。白垩系（K）砂岩，电阻率相对较低，是本次高频大地电磁测深法（EH-4）探测有效深度内的低阻值电性层，电阻率在 80 Ω·m 左右。寒武系（∈）凝灰岩，电阻率值相对较高，是本次高频大地电磁测深法（EH-4）探测有效深度内的高阻值电性层，电阻率在 300~1000 Ω·m，由于断层影响，在凝灰岩

EH-4电磁系统在寻找地下水中的应用

（ＧｅｏｌｏｇｙＥｎｖｉｒｏｎｍｅｎｔＳｕｒｖｅｙＩｎｓｔｉｔｕｔｅｏｆＱｉｎｇｈａｉＰｒｏｖｉｎｃｉａｌＨｙｄｒｏ—ｇｅｏｌｏｇｙＥｎｇｉｎｅｅｉｒｎｇ／ＫｅｙｌａｂｏｒａｔｏｒｙｏｆＱｉｎｇｈａｉＨｙｄｒｏ—ｇｅｏｌｏｇｙａｎｄＧｅｔｈｅｒｍａｌｇｅｏｌｏｇｙ，Ｘｉ ’ ｎｉｎｇ８１０００８，Ｑｉｎｇｈａｉ）
Ａｂｓｔｒａｃｔ：ＴｈｅＥＨ一４ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｉｍａｇｉｎｇｓｙｓｔｅｍｈａｓｇｒｅａｔｅｘｐｌｏｒａｔｉｏｎｄｅｐｔｈ，ｌｉｇｈｔｅｆｉｆｃｉｅｎｃｙ，ｒｅｌｆｅｃｔｔｈｅｒｅｓｕｌｔｓｏｆｖｉｓｕａｌｆｅａｔｕｒｅｓ．Ｉｔｗａｓｗｉｄｅｌｙｕｓｅｄｉｎｓｅａｒｃｈｉｎｇｆｏｒｇｒｏｕｎｄｗａｔｅｒａｎｄｈｙｄｒｏｇｅｏｌｏｇｉｃａｌａｓｐｅｃｔｓ．ＴｏｈｅｌｐａｎａｃｕｔｅｓｈｏｒｔａｇｅｏｆｗａｔｅｒｉｎＰｉｎｇａｎｃｏｕｎｔｙｏｆｑｉｎｇｈａｉｐｒｏｖｉｎｃｅｓｏｕｔｈｅｒｎｍｏｕｎｔａｉｎｓｌｏｏｋｉｎｇｆｏｒｇｒｏｕｎｄｗａｔｅｒ．ｓｅｌｅｃｔｔｈｅｐｒｏｉｆｌｅＥＨ一４ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｓｙｓｔｅｍｄｅｔｅｃｔｉｏｎ，ｂｙｄｅｔｅｒｍｉｎｉｎｇｔｈｅａｒｅａｗｉｔｈｉｎｈｅｔｃｏｎｃｅａｌｅｄｆｆａｕｌｔｆｒａｃｔｕｒｅｚｏｎｅ，ｔｈｅａｔｉｒｃｌｅｃａｒｒｉｅｓｏｕｔｔｏｃｏｎｓｔｒｕｃｔｗａｔｅｒ．ＴｈｅｐｒａｃｔｉｃｅｓｈｏｗｓｔｈｅＥＨ一４ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｉｍａｇｉｎｇｓｙｓｔｅｍｉｓｓｔｒｏｎｇｌｙｐｅｎｅｔｒａｔｉｎｇｗｉｔｈｏｕｔｉｎｌｆｕｅｎｃｅｏｆｓｈａｌｌｏｗｈｉｇｈｒｅ — ｓｉｓｔａｎｃｅｌａｙｅｒｕｎｄｅｒｃｏｍｐａｒａｉｆｏｎｗｉｔｈｏｔｈｅｒｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｍｅｔｈｏｄｓａｎｄｉｔｈａｓｓｔｒｏｎｇａｐｐｌｉｃａｂｉｌｉｔｙａｎｄｈｉｇｈｅｆｆｉｃｉｅｎｃｙ．Ｋｅｙｗｏｒｄｓ：ＥＨ一４ｓｙｓｔｅｍ；ｍａｇｎｅｔｏｔｅｌｌｕｒｉｃｓｏｕｎｄｉｎｇ；Ｐｉｎｇａｎｃｏｕｎｔｙ；ｒｒｅｓｉｓｔｉｖｉｔｙａｎｄｇｒｏｕｎｄｗａｔｅｒ

EH4电磁测深在地质找矿中的应用

EH4电磁测深在地质找矿中的应用[摘要]本文主要介绍了EH4电磁测深的基本原理和工作方法，并通过实例分析，说明EH4电磁测深在构造识别、岩性划分等方面的显著效果及其寻找隐伏地质体的可能性。

[关键字]EH4电磁测深构造识别岩性划分0引言随着工业、科技和基础建设等各方面的发展，国家对金属矿产资源的需求量越来越大，地表矿和浅层矿床已基本查明，需要进一步寻找深部矿产。

EH4是在大地电磁测深（MT）的基础上发展起来的可控源测深方法，它既有有源电探法的稳定性，又有无源电磁法的轻便节能，而且测量深度大，分辨率高，能较准确定位构造断裂、隐伏岩体和矿体、查明构造断裂向深部延伸的情况，为地质找矿提供可靠的信息。

1概述1.1地质背景测区为花岗岩区，处于诸广岩体南东边部，百顺断陷带中段，岩浆活动频繁，构造发育。

区内仅有第四系零星分布在山间凹地、山前斜坡及溪流两侧，主要为砾石、砂和粘土等坡积、河流沉积物，厚数米，覆盖于印支期花岗岩之上。

工作区处于多期、多次、多向岩浆活动迭置交错形成的岩浆活动中心。

出露的岩浆岩主要有：印支期岩体（γ51）、燕山期岩体（γ52、γ53）、区内断裂构造十分发育，主要以北东向、北北东向和近东西向为主。

1.2地球物理特征工作区岩石标本测定结果表（表1）表明，构造断裂带、近矿蚀变围岩和花岗岩均具有明显的电阻率差异，说明在该区进行EH4连续电导率测量工作具备充分的地球物理前提。

2 EH4电磁测深基本原理EH4是在大地电磁测深（MT）的基础上发展起来的可控源测深方法，因此在远离源区的电磁场可视为平面波，只要在远离源区的测区内观测相互正交的电场（E）和磁场（H）振幅，再根据公式：计算在各向同性介质中的大地阻抗Z式中：f——表示频率；μ——表示磁导率；ρ——表示电阻率。

当μ=4π×10-7H/m时，经过变换可得到计算电阻率的公式：从上式可以看出，只要测量出电磁场正交水平分量，便可计算介质的电阻率。

EH4在寻找地下水中的应用研究

成分信号比较弱时，可使用人工源信号。数据采
集频率范围约为ｌ０～１００ＫＨｚ，可获得地下几米
至１千米范围内高分辨率的电阻率变化。因此，该
方法对于解决中、浅层地质问题具有独到之处，在地下水调查、工程和环境地质勘察、找矿、地质构造填图等方面都获得广泛应用［１５．阚。
砂砾岩、粗砂岩
砂岩、大理岩、凝灰岩及硅质岩奥陶系（Ｏ）
５０－９０
７００一ｌ６ＯＯ
海相碎Ｊ爵岩
３００－１０００
ＥＨ４连续电导率剖面仪观测的基本参数为正
交的电场分量（Ｅｘ、Ｅｙ）和磁场分量（Ｈｘ、Ｈｙ）。测量
辫＝
通过对两组（Ｅｘ、Ｈｙ）、（Ｈｘ、Ｅｙ）的时间序列数
现为新生代地层掀斜、断裂活动、地面不均匀升降
等。受新构造运动影响，山区仍在缓慢上升，在山间
洼地形成了新、老地层的迭置、山口河床的深切等，为调查区山间洼地第四系松散沉积物的富集提供了
３．２圆滑系数的选取
据分别进行频谱分析，阻抗张量估计、数据反演等计算，最后得到两个电阻率反演剖面（ＸＹ和ＹＸ模式）。根据电磁测深的理论可知ＸＹ、ＹＸ模式的反演
条件，同时为第四系孔隙潜水提供了导水通道和赋
存空间。

EH4双源大地电磁测深系统及应用资料

波
2E 2E E
t 2
t
动方
2H 2H H
程
t 2
t
亥 2E k2E 0 母霍 2H k2H 0 兹 k 2 2 i 方程
因为大地电磁的频谱成份属于低频的范畴，通常可以忽略位移电流，这时K进一步简化
为 K i
如何达到测深的目的？
电磁波在大地介质中的穿透深度（或趋肤深度）与频率有关。穿透深度可由下式表示：
EH4双源大地电磁测深系统及应用
张西君 2013年8月15日
一、 EH4测深系统简介二、EH4的基本理论三、EH4野外工作四、EH4数据处理五、EH4的应用实例
1、 EH4测深系统简述
EH-4测量系统是一种用来测量地下电阻率的一种电法仪器。这套仪器是一种特殊的大地电磁测深（MT）仪器。它既可以接收天然场源的大地电磁信号，又可以接收人工场源的电磁信号，并且它所接收的频率高于MT仪器所采集的频率。
大地电磁测深法资料处理的一般步骤是对获得的时间记录作付里叶变换后进行标定、校正,求得电磁场频谱,采用有效的数值方法获取张量阻抗,进行有意义的分解之后计算各种描述参数
一、方法简介二、EH4的基本原理三、EH4野外工作四、EH4数据处理五、EH4的应用实例
秋木沟铁稀矿勘查
勘查区北西向短轴向斜发育，出露二叠系中统峨眉山玄武岩组、二叠系上统龙潭组地层。根据项目初期地质考察成果以及工作目的任务要求，拟在玄武岩区域寻找铁质、铝质矿体。依据以往工作经验，矿体上覆的煤系地层为低视电阻率，矿体下伏的玄武岩为较高视电阻率，铁矿层为中低电阻率，可以根据视电阻率的差异用音频大地电磁法来分辨出铁矿体沉积的有利位置，为地质工程提供物探依据
