声光式高压验电器的使用方法.
高压验电器使用方法
高压验电器使用方法-CAL-FENGHAI.-(YICAI)-Company One1高压验电器的正确使用高压验电器：（High-pressure electroscope）系列高压验电器由电子集成电路制成的声光报警装置性能稳定、可靠。
具有全电路自检功能和抗干扰性强等特点。
系列高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外架空线上，都能正确、可靠地使用，是电力系统电气部门必备的安全工具。
高压验电器分类：按照适用电压等级可分为：验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。
高压验电器技术参数：（1）6KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（2）10KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（3）35KV高压验电器有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度：50mm（4）110KV高压验电器适用电压等级：110KV 回态长度60cm 伸态长度200cm（5）220KV高压验电器适用电压等级：220KV 回态长度80cm 伸态长度300cm（6）500KV高压验电器适用电压等级：500KV 回态长度160cm 伸态长度720cm高压验电器使用范围：额定频率：50HZ （我国与部分国家规定家庭电路的电压使用标准为220v50Hz ，即家庭用电电压为220v 这是交流电的标志，我国所用的交流电频率都为50hz,波形为标准正弦波）中国家用电压是220V，人体安全电压是不高于36V 而日本和一些欧洲的国家家用电压是110V，电压高比电压低输送相同功率电能所用的输电线路要小，但其电力变压设备、动力设备所需的线圈匝数要多、绝缘要求也高。

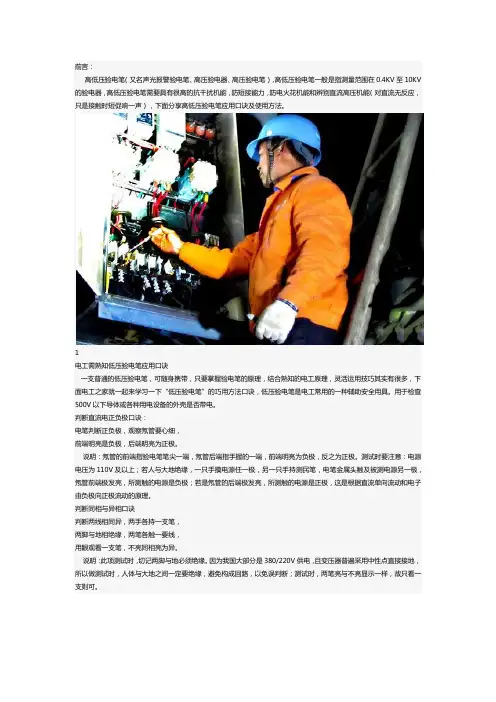

高低压验电笔应用口诀及使用方法
前言：高低压验电笔（又名声光报警验电笔、高压验电器、高压验电笔），高低压验电笔一般是指测量范围在0.4KV至10KV 的验电器，高低压验电笔需要具有很高的抗干扰机能，防短接能力，防电火花机能和辨别直流高压机能（对直流无反应，只是接触时短促响一声），下面分享高低压验电笔应用口诀及使用方法。
1电工需熟知低压验电笔应用口诀一支普通的低压验电笔，可随身携带，只要掌握验电笔的原理，结合熟知的电工原理，灵活运用技巧其实有很多，下面电工之家就一起来学习一下“低压验电笔”的巧用方法口诀，低压验电笔是电工常用的一种辅助安全用具。
用于检查500V以下导体或各种用电设备的外壳是否带电。
判断直流电正负极口诀：电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极。
说明：氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。
测试时要注意：电源电压为110V及以上；若人与大地绝缘，一只手摸电源任一极，另一只手持测民笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。
判断同相与异相口诀判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异。
说明：此项测试时，切记两脚与地必须绝缘。
因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免误判断；测试时，两笔亮与不亮显示一样，故只看一支则可。
2判断交流电与直流电口诀：电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
说明：首先告知读者一点，使用低压验电笔之前，必须在已确认的带电体上验测；在未确认验电笔正常之前，不得使用。
判别交、直流电时，最好在“两电”之间作比较，这样就很明显。
测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。
高压声光验电器 防雨式验电器 GDY-II型验电器等高压验电器详细技术资料
护 检 验 和 储 存
★ 验 电 器 使 用 维
1.在使用前必须进行自检，方法是用手指按动自检按钮。 指示灯应有间断闪光，它散发出间断报警声。说明该仪器 正常。 2.进行10KV以上验电作业时，必须执行《电业安全工作规 程》工作人员戴绝缘手套、穿绝缘鞋并保证对带电设备的 安全距离。 3.工作人员在使用时，要手握绝缘杆最下边部分，以确保 绝缘杆的有效长度，并根据《电业安全工作规程》的规定， 先在有电设施上进行检验，验证验电器确实性能完好，方 能使用。 4.验电器应定期做绝缘耐压试验、启动试验。潮湿地方三个 月，干燥地方半年。如发现该产品不可靠应停止使用。 5.雨天、雾天不得使用。 6.验电器应存放在干燥、通风无腐蚀气体的场所。
(7)对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他 检修设备验电时，应在其进出线两侧各相分别验电。对同杆塔架设 的多层电力线路进行验电时，先验低压、后验高压，先验下层、后 验上层。河北金佑电力提醒您注意用电安全！
(8)在电容器组上验电应待其放电完毕后再进行。 (9)每次使用完毕，在收缩绝缘棒及取下回转指示器放人包装袋之前， 应将表面尘埃擦拭干净，并存放在干燥通风的地方，以免受潮。回 转指示器应妥善保管，不得强烈振动或冲击，也不准擅自调整拆装。
10KV验电器 / 139 / 6KV验电器 / 10KV验电器 35KV验电器 / 3311 / 66KV验电器 / 110KV验电器 220KV验电器 / 7931 / 500KV验电器。
按照型号：电容型验电器
GDY声光型高压验电器 / 高压声光验电器 / GDY-II型验电器
GD声光型高压验电器
★ 验 电 器 概 况 简 介
高压验电器简介：
高压验电器英文名称：High-voltage electroscope。由电 子集成电路制成的声光批示 ，性能稳定、可靠。具有全电 路自检功能和抗干扰性强等特点。主要用来检测高压架空 线路、电缆线路、高压用电设备是否带电。
高压验电器的使用流程
高压验电器的使用流程1. 简介高压验电器是一种用于检测高压线路是否带电的工具。
它通过感应高压电场，并发出警示信号来提醒用户。
本文档将介绍高压验电器的使用流程，以帮助用户正确高效地使用高压验电器。
2. 准备工作在使用高压验电器之前，需要进行一些准备工作，以确保使用安全和准确。
2.1 检查验电器首先，检查验电器的外观是否完好，没有明显损坏或松动的部分。
确保验电器的外壳没有裂纹或变形。
2.2 充电如果验电器需要电池供电，确保电池已充满。
连接电池充电器，根据说明书的要求进行充电。
2.3 佩戴个人防护装备在进行高压线路检测时，必须佩戴必要的个人防护装备。
这包括安全帽、绝缘手套、防护眼镜和防静电鞋等。
3. 高压验电器的使用步骤3.1 确定工作区域安全在开始使用高压验电器之前，必须确保工作区域安全。
排除所有可能存在的危险因素，如高压电线、湿漉漉的地面和可燃物等。
3.2 打开验电器按下验电器开关，打开验电器。
等待片刻，让验电器进行自检。
3.3 进行环境检测将验电器靠近高压线路，以感应电场。
观察验电器的指示灯或显示屏，确认是否有电压存在。
通常，如果有电压存在，验电器会发出声音或显示电压数值。
3.4 处理带电线路如果验电器检测到线路带电，需要做好相应的处理措施。
首先，确定带电线路的电压等级和电流大小。
根据安全操作规程，选择合适的个人防护装备，并确保在离线路足够远的位置进行操作。
3.5 记录检测结果对每个检测的高压线路，记录下其电压值和带电情况。
这将有助于后续的安全评估和维护工作。
3.6 关闭验电器使用完毕后，按下验电器的开关，关闭验电器。
4. 安全注意事项4.1 避免直接接触高压线路在操作过程中，绝对不要直接接触高压线路。
否则可能导致触电和严重的伤害。
4.2 使用合适的个人防护装备始终佩戴合适的个人防护装备，以减少事故的风险。
包括安全帽、绝缘手套、防护眼镜等。
4.3 使用合格的高压验电器只使用通过质量检测的合格高压验电器，避免使用劣质或损坏的设备。
声光式高压验电器的使用方法.ppt
百鼎高压验电器方案专业解决者！
• 该验电器在电力工业电力安全工器具检测中心通过型式试 验，主要技术指标符合ISO9001:2000电力行业标准及国 际IEC技术标准。产品通过省级鉴定并经电力工业审查， 同意在全国推广使用。
百鼎电气 o3II-8O7七陆b g1
6声光式高压验电器的使用源自注意事项声光式高压验电器操作方法
1
高压声光验电器简介
• GDY-Ⅱ型声光验电器是我公司采用了国际先进技术和我 们雄厚的技术力量及多年来的制造经验所生产的国内最新 一代高压验电器，它具有灵敏度高、不受强电场干扰、具 备全电路自检功能等优点，是电厂、线路、变电、检修必 备工具。
2
操作须知
• 10kv高压验电器使用注意首先必须认真执行操作监护制， 一人操作，一人监护。
• 操作者在前，监护人在后。 使用验电器时，必须注意其额定电压要和被测电气设备的 电压等级相适应，否则可能会危及操作人员的人身安全或 造成错误判断。验电时，操作人员一定要戴绝缘手套，穿 绝缘靴，防止跨步电压或接触电压对人体的伤害。操作者 应手握罩护环以下的握手部分，先在有电设备上进行检验 。
4
高压验电器使用须知
• 对于GDY型系列高压声光型验电器在操作前应对指示器进 行自检试验，才能将指示器旋转固定在操作杆上，并将操 作杆拉伸至规定长度，再作一次自检后才能进行。注意， 高压验电器不能检测直流电压。在保管和运输中，不要使 其强烈振动或受冲击，不准擅自调整拆装，凡有雨雪等影 响绝缘性能的环境，一定不能使用。不要把它放在露天烈 日下暴晒，应保存在干燥通风处，不要用带腐蚀性的化学 溶剂和洗涤剂进行擦拭或接触。
3
高压验操作注意事项
• 检验时，应渐渐地移近带电设备至发光或发声止，以验证 验电器的完好性。然后再在需要进行验电的设备上检测。 同杆架设的多层线路验电时，应先验低压，后验高压，先 验下层，后验上层。需要特别说明的是，在使用高压验电 笔验电前，一定要认真阅读使用说明书，检查一下试验是 否超周期、外表是否损坏、破伤。例如，GDY型高压电风 验电器在从包中取出时，首先应观察电转指示器叶片是否 有脱轴现象，警报是否发出音响，脱轴者不得使用，然后 将电转指示器在手中轻轻摇晃，其叶片应稍有摆动，证明 良好，然后检查报警部分，证明音响良好。

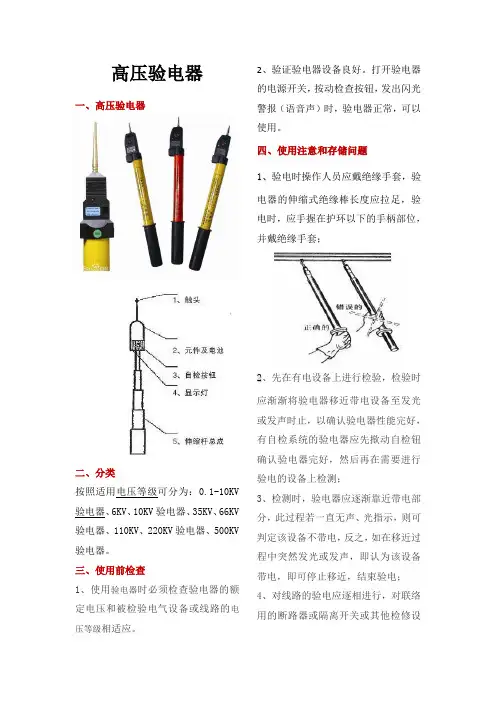

高压验电器使用规范
高压验电器一、高压验电器二、分类按照适用电压等级可分为：0.1-10KV 验电器、6KV、10KV验电器、35KV、66KV 验电器、110KV、220KV验电器、500KV 验电器。
三、使用前检查1、使用验电器时必须检查验电器的额定电压和被检验电气设备或线路的电压等级相适应。
2、验证验电器设备良好。
打开验电器的电源开关，按动检查按钮，发出闪光警报（语音声）时，验电器正常，可以使用。
四、使用注意和存储问题1、验电时操作人员应戴绝缘手套，验电器的伸缩式绝缘棒长度应拉足，验电时，应手握在护环以下的手柄部位，并戴绝缘手套；2、先在有电设备上进行检验，检验时应渐渐将验电器移近带电设备至发光或发声时止，以确认验电器性能完好，有自检系统的验电器应先揿动自检钮确认验电器完好，然后再在需要进行验电的设备上检测；3、检测时，验电器应逐渐靠近带电部分，此过程若一直无声、光指示，则可判定该设备不带电，反之，如在移近过程中突然发光或发声，即认为该设备带电，即可停止移近，结束验电；4、对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。
对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层，先验近侧、后验远侧；5、对电容量较大的设备（如长架空线、电缆线路、移相电容器等）进行验电时，由于剩余电荷较多，一时不易将电荷泄放完，因此，刚停电后即进行验电，验电器仍会发亮，出现这种情况，应过几分钟后再进行验电，直至验电器指示无电为止；6、人体与带电体应保持足够的安全距离，10kV高压的安全距离为1 m以上；7、室外使用时，天气必须良好，雨、雪、雾及湿度较大的天气中不宜使用普通绝缘杆的类型，以防发生危险，应使用雨雪型验电器；8、每次使用完毕，在收缩绝缘棒及取下回转指示器放人包装袋之前，应将表面尘埃擦拭干净，并存放在干燥通风的地方，以免受潮。
【2019年整理】1500v验电器的使用方法
操作方式见视频
操作过程中禁止事项
1、不清楚设备的额定电压情况下禁止直接使用 2、未经过自检，禁止使用验电（防止没有内部供电电源 电压的情况下使用） 3、年检没有定期进行，或没有铭牌的设备禁止使用 4、无专人监管或监护人的情况下禁止使用 5、使用前应阅读说明书，禁止在对设备或操作顺序不知 情的状况下使用 6、不佩戴绝缘手套，绝缘靴或安全帽禁止操作 7、未接接地线禁止直接验电！ 8、伸出或缩回操作杆要缓缓进行，禁止伸出全部长度后 横向抬起，以免断裂！
产品图片
整组验电器图片
电阻杆 仪器部分
绝缘操作杆
接触钩
自检按钮
接地夹
接地线
操作注意事项相关语
验电器之前勿忘自检
使用前应先接地线，确保接地线接触完好的情况 下逐节伸出并在每节的完全伸展状态下稍微用力 固定后进行测电。 与带电接触网接触后可发出声光报警。 验电完毕后应缩回验电器后摘除接地线夹。
以上步骤应穿戴相关的安全防护用具，比如绝缘 靴，绝缘手套，安全帽，并在有人监护情况下使 用本产品。
ZYDQ-DC1500V型声光验电器 使用方法及注意事项（上）
（1）为保证人身和设备的安全，确保验电器的完好性，验 电器应存放在空气流通、环境干燥的场所。
（2）验电操作前应对验电器进行自检，方法是：
按下自检按钮验电指示器应发出清晰的声光报警信号。若 自检无声光指示信号时不得进行验电操作。验电操作前还须 检查接地引下线是否完好，接触点是否可靠。
ZYDQ-DC1500V型声光验电器是采用了国际先进技术和雄厚的技术 力量及多年来的制造经验所生产的国内最新一代高压直流验电器，它 具有灵敏度高、不受强电场干扰、具备全电路自检功能等优点，是电 厂、地铁线路、变电、检修必备工具，它有效通过声光报警对检测者 进行可观、可视报警体系，准确度高、安全可靠。
高压声光验电器正确操作方法
高压声光验电器正确操作方法高压声光验电器是一种用于测试电力系统中是否存在高压电的安全工具。
它通过发出声音和光亮的信号来警示操作人员，以确保安全操作。
正确操作高压声光验电器是非常重要的，下面将详细介绍正确的操作方法。
1. 检查设备在使用高压声光验电器之前，首先要检查设备是否完好无损。
检查电缆、接头、电源线以及电路是否正常工作，并确认电路没有漏电和短路现象。
如果发现任何故障或异常情况，应立即停止使用该设备，并请专业人士进行维修。
2. 穿戴个人防护装备在操作高压电力设备之前，必须穿戴适当的个人防护装备。
这包括绝缘手套、绝缘胶鞋、绝缘服、绝缘面罩、耳塞等。
这些防护装备能够有效地保护操作人员免受高压电的伤害。
3. 预先准备在使用高压声光验电器之前，应对要测试的电路进行充分的了解，包括电压、电流和电流方向等。
还需要了解电路的结构和连接方式，以便准确地使用验电器。
4. 连接设备将高压声光验电器的电源线连接到可靠的地线上，并插入电源插座。
然后将电缆连接到要测试的电路上。
确保连接牢固，无松动或漏电。
5. 启动设备按下高压声光验电器的开关，使其处于工作状态。
此时，设备会发出声音和光亮的信号，提醒操作人员是否存在高压电。
同时，验电器的指示灯也会显示电流的强弱和电流方向。
6. 测试电路仔细观察高压声光验电器的指示灯和发出的声音和光亮信号。
如果指示灯亮起、信号响起或发出闪烁等信号，说明存在高压电。
此时，应立即停止操作，断开电源，通知电力公司或专业人士进行检修。
7. 结束操作在测试完电路之后，应将高压声光验电器的电源切断，并拔出电源插头。
然后将电缆从电路上拆除，并将设备妥善存放在干燥通风的地方。
除了上述提到的操作方法，还需牢记以下几点：- 操作人员应具备足够的电力知识和实践经验，以便正确理解和解释验电器的信号。
- 在操作中要保持清醒，不得在疲劳或受到其他干扰时进行测试。
- 不可将高压声光验电器用于超出其额定电压范围的电路测试，否则会导致设备损坏甚至人身伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压验操作注意事项
• 检验时，应渐渐地移近带电设备至发光或发声止，以验证 验电器的完好性。然后再在需要进行验电的设备上检测。 同杆架设的多层线路验电时，应先验低压，后验高压，先 验下层，后验上层。需要特别说明的是，在使用高压验电 笔验电前，一定要认真阅读使用说明书，检查一下试验是 否超周期、外表是否损坏、破伤。例如，GDY型高压电风 验电器在从包中取出时，首先应观察电转指示器叶片是否 有脱轴现象，警报是否发出音响，脱轴者不得使用，然后 将电转指示器在手中轻轻摇晃，其叶片应稍有摆动，证明 良好，然后检查报警部分，证明音响良好。
高压验电器使用须知
• 对于GDY型系列高压声光型验电器在操作前应对指示器进 行自检试验，才能将指示器旋转固定在操作杆上，并将操 作杆拉伸至规定长度，再作一次自检后才能进行。注意， 高压验电器不能检测直流电压。在保管和运输中，不要使 其强烈振动或受冲击，不准擅自调整拆装，凡有雨雪等影 响绝缘性能的环境，一定不能使用。不要把它放在露天烈 日下暴晒，应保存在干燥通风处，不要用带腐蚀性的化学 溶剂和洗涤剂进行擦拭或接触。
百鼎高压验电器方案专业解决者！
• 该验电器在电力工业电力安全工器具检测中心通过型式试 验，主要技术指标符合ISO9001:2000电力行业标准及国 际IEC技术标准。产品通过省级鉴定并经电力工业审查， 同意在全国推广使用。
百鼎电气 o3II-8O7七陆b g1
声光式高压验电器的使用高压声光验电器简介
• GDY-Ⅱ型声光验电器是我公司采用了国际先进技术和我 们雄厚的技术力量及多年来的制造经验所生产的国内最新 一代高压验电器，它具有灵敏度高、不受强电场干扰、具 备全电路自检功能等优点，是电厂、线路、变电、检修必 备工具。
操作须知
• 10kv高压验电器使用注意首先必须认真执行操作监护制， 一人操作，一人监护。
• 操作者在前，监护人在后。 使用验电器时，必须注意其额定电压要和被测电气设备的 电压等级相适应，否则可能会危及操作人员的人身安全或 造成错误判断。验电时，操作人员一定要戴绝缘手套，穿 绝缘靴，防止跨步电压或接触电压对人体的伤害。操作者 应手握罩护环以下的握手部分，先在有电设备上进行检验。
