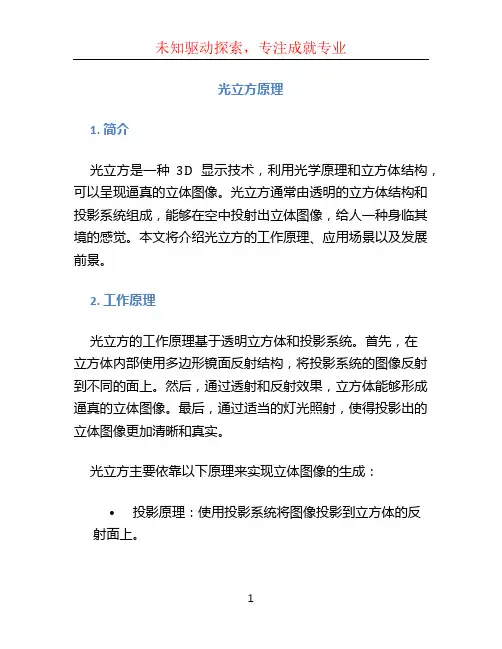

光立方原理1. 简介光立方是一种3D显示技术，利用光学原理和立方体结构，可以呈现逼真的立体图像。
光立方通常由透明的立方体结构和投影系统组成，能够在空中投射出立体图像，给人一种身临其境的感觉。
本文将介绍光立方的工作原理、应用场景以及发展前景。
2. 工作原理光立方的工作原理基于透明立方体和投影系统。
首先，在立方体内部使用多边形镜面反射结构，将投影系统的图像反射到不同的面上。
然后，通过透射和反射效果，立方体能够形成逼真的立体图像。
最后，通过适当的灯光照射，使得投影出的立体图像更加清晰和真实。
光立方主要依靠以下原理来实现立体图像的生成：•投影原理：使用投影系统将图像投影到立方体的反射面上。
•反射原理：立方体的多边形镜面反射结构将投影的图像反射到不同的方向。
•透射原理：由于立方体的透明性，图像可以通过立方体透射到空气中形成立体图像。
3. 应用场景光立方由于其独特的显示效果，在各个领域都有着广泛的应用。
以下是一些常见的应用场景：3.1 艺术展览光立方能够呈现逼真的3D图像，使得艺术展览更加生动和吸引人。
艺术家可以通过光立方展示设计作品、雕塑等，为观众带来不同寻常的观赏体验。
3.2 教育和培训光立方可以用于教育和培训领域，比如地理教学、生物展示等。
通过光立方，学生可以观察到地球的形状、动植物的结构等，增强对知识的理解和记忆。
3.3 广告宣传商家可以利用光立方来展示产品，吸引消费者的注意。
立体的广告图像更加生动，可以有效地吸引消费者的眼球，提升品牌和产品的关注度。
3.4 游戏娱乐光立方在游戏娱乐领域也有着广泛的应用。
游戏开发者可以利用光立方技术来打造逼真的虚拟场景，使得玩家身临其境，提升游戏的沉浸感。
4. 发展前景随着技术的不断进步，光立方显示技术有着广阔的发展前景。
未来，光立方有望在以下方面实现进一步的突破：•分辨率提升：随着投影技术和显示屏技术的改进，光立方的分辨率将会提升，呈现出更加逼真和清晰的立体图像。
光立方的原理
光立方的原理

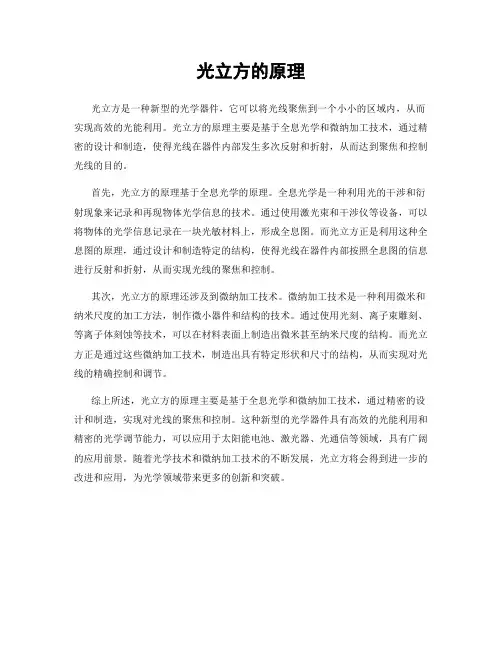

光立方是一种新型的光学器件，它可以将光线聚焦到一个小小的区域内，从而实现高效的光能利用。
光立方的原理主要是基于全息光学和微纳加工技术，通过精密的设计和制造，使得光线在器件内部发生多次反射和折射，从而达到聚焦和控制光线的目的。
首先，光立方的原理基于全息光学的原理。
全息光学是一种利用光的干涉和衍射现象来记录和再现物体光学信息的技术。
通过使用激光束和干涉仪等设备，可以将物体的光学信息记录在一块光敏材料上，形成全息图。
而光立方正是利用这种全息图的原理，通过设计和制造特定的结构，使得光线在器件内部按照全息图的信息进行反射和折射，从而实现光线的聚焦和控制。
其次，光立方的原理还涉及到微纳加工技术。
微纳加工技术是一种利用微米和纳米尺度的加工方法，制作微小器件和结构的技术。
通过使用光刻、离子束雕刻、等离子体刻蚀等技术，可以在材料表面上制造出微米甚至纳米尺度的结构。
而光立方正是通过这些微纳加工技术，制造出具有特定形状和尺寸的结构，从而实现对光线的精确控制和调节。
综上所述，光立方的原理主要是基于全息光学和微纳加工技术，通过精密的设计和制造，实现对光线的聚焦和控制。
这种新型的光学器件具有高效的光能利用和精密的光学调节能力，可以应用于太阳能电池、激光器、光通信等领域，具有广阔的应用前景。
随着光学技术和微纳加工技术的不断发展，光立方将会得到进一步的改进和应用，为光学领域带来更多的创新和突破。
光立方的工作原理
光立方的工作原理
光立方由若干个二极管led灯以立方体形式搭建，4*4*4、8*8*8、16*16*16甚至更多，又由单片机、锁存器、译码器等电器元件驱动，形成立体动画效果。
其中8*8*8光立方最为常见。
例如：8*8*8光立方是由512个发光二极管按照立方体的方式搭建焊接起来的，有层共阴束共阳和层共阳束共阴两种方案，每一层有8*8个发光二极管，共8层。
用c语言编译单片机程序使自定义动画效果得以实现。
光立方工作原理
光立方简单讲就是用单片机控制很多规则排列的LED的亮和灭。
1、单个LED的控制方式
先了解单个LED的控制方式，可以是将正极接电源，负极通过一个限流电阻连接至单片机的某个IO口。
IO口输出低电平时，LED就亮，反之，LED灭。
光立方的工作原理
光立方的工作原理

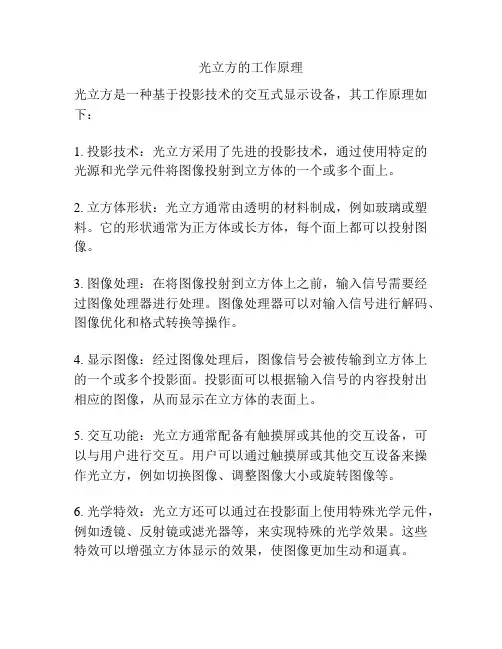

光立方是一种基于投影技术的交互式显示设备，其工作原理如下：
1. 投影技术：光立方采用了先进的投影技术，通过使用特定的光源和光学元件将图像投射到立方体的一个或多个面上。
2. 立方体形状：光立方通常由透明的材料制成，例如玻璃或塑料。
它的形状通常为正方体或长方体，每个面上都可以投射图像。
3. 图像处理：在将图像投射到立方体上之前，输入信号需要经过图像处理器进行处理。
图像处理器可以对输入信号进行解码、图像优化和格式转换等操作。
4. 显示图像：经过图像处理后，图像信号会被传输到立方体上的一个或多个投影面。
投影面可以根据输入信号的内容投射出相应的图像，从而显示在立方体的表面上。
5. 交互功能：光立方通常配备有触摸屏或其他的交互设备，可以与用户进行交互。
用户可以通过触摸屏或其他交互设备来操作光立方，例如切换图像、调整图像大小或旋转图像等。
6. 光学特效：光立方还可以通过在投影面上使用特殊光学元件，例如透镜、反射镜或滤光器等，来实现特殊的光学效果。
这些特效可以增强立方体显示的效果，使图像更加生动和逼真。
总体来说，光立方通过投影技术将图像投射到立方体表面上，并利用交互设备与用户进行交互，从而实现交互式的显示效果。
光立方设计原理
黎明途电子一.光立方原理你的思维有多宽，光立方的动画就有多多。
我猜想大家做光立方都是为了能随性所欲的控制每一个灯珠，来实现自己想的一些精美动画。
那么，让我们从光立方的原理开始入手。
一讲到原理，估计很多同学就头痛了。
这里借鉴在网上找的一些资料来帮助大家理解光立方的原理。
先从点阵的点亮原理说吧，如图所示这是一张led的点阵图，如果我们想要点亮任意位置的led，我们只要在该位置led所使用的列线接地，行线接上+V即可。
学过单片机的朋友，都知道数码管是怎么点亮的，其中有位选和段选之分，通过扫描来实现所有数码管能正常工作以实现我们想要的数字。
点阵也一样，尽管是8*8的点阵，如果我们让整体能随意显示图案，那也需要用动态扫描的方式来实现否则，无法实现对其精准的控制。
所谓动态扫描，就是说，我们一次只能让一行排或者一竖排的灯亮。
每次只能这么点，8次为一个周期，从左至右依次点一次，那么循环起来，我们看到的就是完整的图像了。
在这里，一共有8层。
想必大家对光立方的连接已经有了一定的了解，纵向一束的正极性引脚是要连在一起，而横向一层的负极性角连在一起。
从扫描的角度去说，那一次也只能够点亮一层。
这里光立方的一层有64个灯，我们想成之前那个8*8的平面点阵。
光立方的每一层虽然有64个灯，但是我们会有64跟线分别连接到这些灯上，从而实现一次性的对64个灯进行控制。
我们将一个立体画面从下往上分为8层，每次扫面一层这样一副画面就完成了。
通常单片机引脚较少，我们采用74hc595芯片进行拓展（74hc595原理请参考595用户手册）。
下面来一张电路图，此图是用595进行拓展的。
（这张图是模块原理图的截图，接线不是很清晰，可以参考原理图）在图中，数据通过串行的方式，分别传输到每一个74hc595中，再内部控制器储存这些数据，从而实现一层64个灯同时的点亮。
我来描述一下一个固定画面的显示，所需要硬件执行的过程。
1.将第一层64个点的数据传入8个74hc595中，控制uln2803层控制芯片打开第一层开关，使第一层点亮，这个时候，其他层是灭的。
光立方工作原理
光立方工作原理

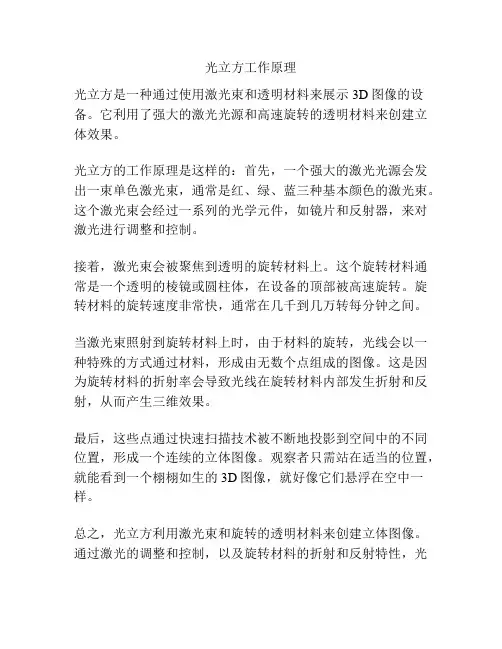

光立方是一种通过使用激光束和透明材料来展示3D图像的设备。
它利用了强大的激光光源和高速旋转的透明材料来创建立体效果。
光立方的工作原理是这样的：首先，一个强大的激光光源会发出一束单色激光束，通常是红、绿、蓝三种基本颜色的激光束。
这个激光束会经过一系列的光学元件，如镜片和反射器，来对激光进行调整和控制。
接着，激光束会被聚焦到透明的旋转材料上。
这个旋转材料通常是一个透明的棱镜或圆柱体，在设备的顶部被高速旋转。
旋转材料的旋转速度非常快，通常在几千到几万转每分钟之间。
当激光束照射到旋转材料上时，由于材料的旋转，光线会以一种特殊的方式通过材料，形成由无数个点组成的图像。
这是因为旋转材料的折射率会导致光线在旋转材料内部发生折射和反射，从而产生三维效果。
最后，这些点通过快速扫描技术被不断地投影到空间中的不同位置，形成一个连续的立体图像。
观察者只需站在适当的位置，就能看到一个栩栩如生的3D图像，就好像它们悬浮在空中一样。
总之，光立方利用激光束和旋转的透明材料来创建立体图像。
通过激光的调整和控制，以及旋转材料的折射和反射特性，光
立方能够产生逼真的3D效果，为观察者带来沉浸式的视觉体验。
光立方的工作原理
光立方的工作原理光立方是一种能够通过控制光的传播方向来创建多种视觉效果的装置。
它的工作原理基于光的反射和折射原理，以及利用透明的棱镜和镜面的相互补充作用来实现。
光立方最基本的构造是由六个平面镜组成的一个正六棱体。
每个镜面都是光反射材料制成的，如玻璃、金属或者光学级高纯度透明材料。
这些镜面可以将光线反射或折射到不同的方向，从而改变光线的传播路径和角度。
当光线进入光立方时，首先会遇到光立方的一个镜面，根据角度的不同，光线可以被反射或折射。
反射发生在镜面内部，在光线与平坦的镜面交接处发生。
当光线遇到镜面时，反射定律适用：入射角度等于反射角度。
这意味着光线将按照相同的角度反射回去，与入射角度相等的角度。
而折射发生在光线从一种介质射向另一种介质时，在介质的交界面上发生。
根据折射定律，光线在从一种介质到另一种介质时会改变传播的方向。
折射定律的基本原理是：入射光线、折射光线以及交界面的法线三者在一个平面上。
法线是垂直于介质表面的直线。
光立方利用这些反射和折射的特性来改变光线的传播路径，并创造出各种视觉效果。
例如，当光线以特定的角度和位置进入光立方时，它会被反射到与入射角度相等的方向上，形成一个镜面反射效果。
另一方面，如果光线遇到一个倾斜的镜面，则可能会发生折射，光线会改变传播方向并穿过棱镜，形成折射效果。
通过将多个光立方组合在一起，可以创造出更复杂的效果。
例如，可以使用透明的棱镜和多个镜面来实现光线的多次反射和折射，从而将光线引导到不同的角度和方向上。
光立方的工作原理不仅限于光的传播路径的改变，也可以在光的颜色和亮度上产生多种变化。
通过在光立方的内部添加色彩滤镜或者调整光源的颜色和亮度，可以改变光线的特性，产生不同的颜色和亮度效果。
此外，通过控制光线的反射和折射，还可以实现一些辅助视觉效果，例如光线的扩散、聚焦和色散等。
总结来说，光立方的工作原理是基于光的反射和折射原理，在光线与镜面或棱镜交互作用的过程中，改变光线的传播路径和角度，从而创造出各种视觉效果。
光立方原理讲解
光立方原理讲解
光立方原理是一种基于光学原理的新型显示技术，它可以实现真正的全息显示，让我们可以在空气中直接看到立体的图像，而不需要任何辅助设备。
这项技术的问世，将给我们的生活带来翻天覆地的变化。
光立方原理的核心是利用激光光束在空气中形成微小的等离子体点，通过控制
这些等离子体点的位置和亮度，可以形成任意的三维图像。
这些等离子体点的亮度和位置可以通过调节激光的强度和聚焦来实现，从而实现对图像的高精度控制。
与传统的显示技术相比，光立方原理具有许多优势。
首先，它不需要任何屏幕
或投影设备，可以直接在空气中呈现图像，极大地提高了显示的自由度和逼真度。
其次，由于光立方原理是基于光学原理的，所以它可以实现非常高的分辨率和色彩表现力，让人们可以看到更加真实的图像。
此外，光立方原理还可以实现真正的立体显示，让人们可以在空气中看到立体的图像，这对于虚拟现实和增强现实技术的发展具有重要意义。
光立方原理的应用也非常广泛。
它可以用于商业广告、艺术展示、虚拟现实、
医疗影像等领域，为这些领域带来全新的体验和可能性。
比如，在商业广告中，可以利用光立方原理实现更加生动和吸引人的广告效果；在艺术展示中，可以利用光立方原理展示更加逼真和立体的艺术作品；在虚拟现实和医疗影像领域，可以利用光立方原理实现更加真实和精准的图像显示。
总的来说，光立方原理是一项非常具有前景的显示技术，它将为我们的生活带
来巨大的改变。
我们可以期待，在不久的将来，光立方原理将成为我们日常生活中不可或缺的一部分，为我们带来更加丰富、生动和真实的视觉体验。
