修改后溶洞处理监理实施细则样本
溶洞处理措施
溶岩及土洞处理要求一、浅基础部分：1、房屋基础施工前保证每根柱下采用地质钻机钻探（了解是否有其他的先进探测工艺测洞的大小范围），基底以下的钻孔深度应大于独立基础宽度的3倍或条形基础的6倍，同时不应小于5米，如有溶洞，详细记录地质状况、溶洞深度、高度和平面的范围，填充物类型，并按《岩土工程勘察规范》（GB50021-20012009年版）分析确定岩溶的发育程度等级。
2、根据钻探资料，施工单位应根据实际的地质情况编制处理的方案：（1）对较小的岩溶洞隙，可采用镶补、嵌塞与跨越等方法；（2）对于较大的岩溶洞隙，可采用梁、板和拱等跨越（梁板中间可采用在洞底设置钢筋砼支撑等调整跨度），跨越结构应有可靠的支承面，梁式结构在稳定岩石上的支承长度应大于梁高的1.5倍；（3）基底有不超过25%的基底面积的岩溶洞隙且充填物难以挖出时，宜在洞隙部位设置钢筋砼底板，底板应大于洞隙，并采取措施保证底板不向洞隙方向滑移，或改变基础形式，采用钻孔桩穿越处理。
3、以上处理方案请业主组织设计单位、监理单位和施工单位审查通过后施工。
二、桩基础部分1.溶洞探测及处理的原则（1）每根桩必须用地质钻机钻探，详细记录地质状况、溶洞深度、高度和平面范围，填充物类型，画图列表，为制定相应施工方案提供详实依据。
（2）对于填充物进行水工试验，分析其物理力学特性，检测容重，含水量，孔隙等，为注浆参数计算提供依据。
（3）依据地质钻探资料和填充物情况，对每根桩编制出相应的溶洞处理方案，成孔方法及施工措施。
（4）对每种处理方案，都要进行仔细的计算，施工前桩位处进行溶洞注浆及钻孔试桩试验，取得经验数据，完善施工方案，指导施工。
（5）以上处理方案请业主组织设计单位、监理单位和施工单位审查通过后施工。
2.具体施工处理根据溶洞的高度，洞内填充物的情况，对溶洞采用不同的处理方法。
主要有：抛填，注浆固结，灌注混凝土填筑，套放大小钢护筒等。
1）溶洞范围小，溶洞高度小于1.0m，没有冲填物或洞内注满水的，采用抛填片石，粘土等，使溶洞范围形成护壁后，再继续施工。
溶洞处理专项方案
溶洞处理专项方案现场施工人员事先熟悉该桩位钻探资料，当进尺达到不良区段时，严密监控孔内水头，当发现水头出现下降时。
判断是裂隙还是溶洞。
当为裂隙时，水头下降较缓，这时提钻2-3m，同时向孔内投入粘土块和少量水泥，调整泥浆稠度。
当水头下降较大时，可补入泥浆保证孔内水头压力。
待孔内水头稳定后，继续钻进。
2、溶洞的处理方案根据溶洞的洞高和洞内的填充物情况，对溶洞采用不同的处理方法，主要的处理方法有：抛填法、静压化学灌浆法、灌注混凝土填充法、套放大小钢护筒法等。
1、抛填法溶洞范围小，溶洞高度小于1m，对照地质图，当钻至溶洞顶板l m 左右时，减小冲击钻冲程，控制在1 ～ 1 ．5 m，通过短冲程快频率冲击的方法逐渐击穿溶洞，溶洞一被击穿，孔内水头迅速下降，这时立即向孔内补充泥浆，同时提钻至孔口，并向孔内投入片石、粘土块和水泥，填充溶洞，当孔内水头稳定时，用测线测出回填厚度，当回填厚度大于l m 时，使溶洞范围形成护壁后，再继续施工。
穿越溶洞范围的桩钢筋笼在溶）。
发现异常情况及时采用以上方法,反复冲砸，填塞溶洞，挤密护壁，直至顺利穿过溶洞。
洞上下各1m范围在钢筋笼的定位筋焊接厚4mm的钢板圆筒，在圆筒外增加四根定位钢筋（见图12．（静压化学灌浆法）施工方法主桥桩基精确放样后，在桩基施工平台上用地质钻于桩中心进行超前钻，必要时增加钻位。
根据超前钻的结果，确定护筒的打入深度。
有溶洞的桩位，护筒沉至风化岩层，置于强风化岩面上，这样可穿过土洞。
护筒的底部即为岩层或溶洞的顶部。
没有溶洞的桩，护筒沉放要穿过淤泥质亚粘土、砂砾层，置于砂砾质亚粘土层至少2m深。
根据溶洞的不同类型，最后决定兼用两种不同的施工方案。
当溶洞内有填充物填满或有流砂的，或当溶洞为空洞或填充物不满（水洞）且深度在1～3m的，在钻孔桩施工前先进行预处理，采用静压化学灌浆法固结填充物和流砂，或用此法填满溶洞，在固结体达到一定强度以后再钻孔施工。
2．1．1技术要求溶洞预处理的目的是为了加固溶洞填充物和填满溶洞空间并达到一定的强度（20mpa以上），防止钻孔桩施工时泥浆流失、流砂及坍孔等情况的发生，保障成孔及水下混凝土浇注等一系列施工工序的顺利完成。
溶洞处理专项方案范本
溶洞处理专项方案范本一、方案背景和目的溶洞是地质构造和地下水的作用下，岩石溶蚀而形成的岩石空腔。
溶洞地貌景观独特，生态环境脆弱，是珍贵的自然遗产。
然而，受到人类活动的侵蚀和破坏，溶洞面临严重的生态环境问题。
为了保护和修复溶洞生态环境，本方案制定了溶洞处理专项方案。
方案目的:1. 保护溶洞的生态环境，维护溶洞地貌景观的完整性；2. 修复已受损的溶洞生态系统，恢复其生物多样性；3. 加强溶洞管理和监测，防止进一步的破坏；4. 提高公众的环境保护意识，增强对溶洞生态环境的重视。
二、方案内容1. 溶洞调查和评估通过对目标溶洞进行调查和评估，了解其地质、地形、水文和生态特征，确定溶洞的生态环境问题和潜在风险。
调查内容包括溶洞的形态、进入方式、通风情况、水文特性等。
2. 生态修复和保护根据溶洞的特点和损害程度，制定相应的生态修复和保护方案。
主要措施包括：(1) 建立溶洞保护区：设立溶洞保护区，限制人类活动的范围，禁止采矿和建设等破坏性活动。
(2) 恢复植被：通过人工种植和植物恢复技术，恢复受损植被，增加生物多样性。
(3) 恢复水文环境：修复受污染的地下水和地表水，消除污染源，保障溶洞水资源的安全和稳定。
(4) 处理污染物：对溶洞内出现的废水、废弃物等污染物进行清理和处理，防止其继续对生态环境造成破坏。
(5) 生物修复：通过引入适宜的生物种类，加强溶洞内生物多样性，恢复受损的生态系统。
3. 溶洞管理和监测加强对溶洞的管理和监测，做好溶洞日常巡查和维护工作。
主要措施包括：(1) 制定溶洞管理规划：设立溶洞管理机构，制定溶洞管理规划，明确责任和职责。
(2) 建立监测系统：建立溶洞监测系统，监测溶洞的地质、地形、水文等参数，及时发现问题并采取措施。
(3) 加强保护措施：设置警示标识，加装警戒设施，制定溶洞参观管理制度，引导游客安全参观。
(4) 溶洞教育宣传：开展环境教育和宣传活动，提高公众的环境保护意识，减少对溶洞的破坏。
溶洞处理细则
溶洞处理二、施工方案（一）方案的选择根据以上工程概况及施工特点，有溶洞的桩基主要采取如下方案：1、挖孔桩施工当有溶洞的桩基地层中无较厚砂砾层或砂层，且溶洞水位较低时采用挖孔桩的方案较为适宜。
2、钻孔桩施工当地层中有较厚的中粗砂层、风化严重的砾石、碎石；地下涌水量较大时采用钻孔桩施工。
3、护筒跟进法当溶洞上方有较厚的砂砾层时，采用护筒跟进的方法，以防止坍孔。
4、挖钻结合法施工主要针对挖孔法施工，当对地质情况难以掌握及地下水情况难以判断，挖孔难以进行下去时，采取钻孔桩的施工方法。
（二）施工方法1、适宜钻孔作业的有溶洞的施工⑴钻前准备工作①详细掌握溶洞出现的位置，并推断其范围大小。
②对有溶洞的桩位地质、水文地质资料进行分析研究，制订适当的施工方案和施工技术保障措施。
③每个孔位的地质柱状图和施工方案都单独列出，发给有关人员，让具体操作者、技术人员、作业队长都知道溶洞的位置、大小、充填情况以及应采取的施工方案。
④备足成孔用水、粘土、片石、碎石等必备材料，确保溶洞钻穿时迅速补水、补浆，预防坍孔，并及时抛填粘土、片石，以恢复正常钻孔作业。
⑤要有处理施工故障的备用机具设备，如打捞、急救以及不同性能的其他钻机、钻具等。
⑥钻孔前先对场地进行平整，清除杂物，再进行桩基定位放样。
同时定位放线应注意：a.依据已布设的平面控制加密导线控制点坐标和经复核计算无误的各钻孔桩中心坐标，利用全站仪精确测设各桩位的中心桩；b.采用正交线法定出该桩位的法线方向线控制桩，供护筒安装及机具定位使用；c.每个钻孔桩的护筒安装就位后，应测量护筒顶标高，供检测孔深度、桩底标高时使用。
钢护筒内径比相应的桩径大30cm，分节卷制，单节高度2m，埋设的深度根据不同地质情况分别确定，对埋深较浅的护筒，采用挖埋法，即先在桩位处挖出比护筒直径大80-100cm 的园坑，然后在坑底填筑50cm左右厚的粘土，分层夯实，然后通过控制桩放样，把钻孔的中心位置标于坑底，再把护筒吊放进坑内，用十字线在顶部找出护筒的园心位置，移动护筒，使护筒中心位置与桩位中心位置重合，同时用水平尺或垂球检查，使护筒竖直，随后即在护筒周围对称，均匀回填最佳含水量的粘土，分层夯实，使其达到最佳密实度，夯填时要防止护筒偏斜，护筒顶面至少应高出地面0.3米，以防杂物，地面水落入或流入井孔内。

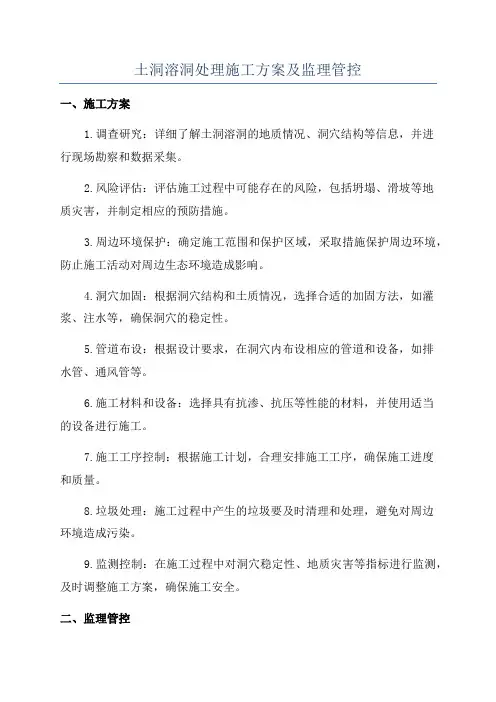

土洞溶洞处理施工方案及监理管控
土洞溶洞处理施工方案及监理管控一、施工方案1.调查研究：详细了解土洞溶洞的地质情况、洞穴结构等信息，并进行现场勘察和数据采集。
2.风险评估：评估施工过程中可能存在的风险，包括坍塌、滑坡等地质灾害，并制定相应的预防措施。
3.周边环境保护：确定施工范围和保护区域，采取措施保护周边环境，防止施工活动对周边生态环境造成影响。
4.洞穴加固：根据洞穴结构和土质情况，选择合适的加固方法，如灌浆、注水等，确保洞穴的稳定性。
5.管道布设：根据设计要求，在洞穴内布设相应的管道和设备，如排水管、通风管等。
6.施工材料和设备：选择具有抗渗、抗压等性能的材料，并使用适当的设备进行施工。
7.施工工序控制：根据施工计划，合理安排施工工序，确保施工进度和质量。
8.垃圾处理：施工过程中产生的垃圾要及时清理和处理，避免对周边环境造成污染。
9.监测控制：在施工过程中对洞穴稳定性、地质灾害等指标进行监测，及时调整施工方案，确保施工安全。
二、监理管控1.监理人员：委托专业的监理机构进行监理工作，监理人员应具备相关的专业知识和经验。
2.监理计划：编制详细的监理计划，明确监理的内容、任务和时间节点，并与施工单位协商确定。
3.监理文件：监理人员应编制相关的监理文件，包括监理评审报告、监理日志等，记录施工过程中的重要事项。
4.监理过程控制：监理人员应对施工过程进行全程监控，并及时发现并处理施工过程中的问题和风险。
5.施工质量评估：监理人员对施工质量进行评估，对不合格的工程进行整改，并及时向业主和施工单位反馈评估结果。
6.施工安全监督：监理人员应严格遵守安全操作规程，确保施工过程中的安全。
7.监理报告：每月编制监理报告，汇总施工进度、质量、安全等情况，并向业主和施工单位提出相关建议。
9.竣工验收：监理人员参与洞穴处理工程的竣工验收，并对工程进行评估和验收报告的编制。
以上是土洞溶洞处理的施工方案及监理管控的基本内容。
在实际施工过程中，还应根据具体情况进行调整和补充。
2024年溶洞处理专项方案范文(3篇)
2024年溶洞处理专项方案范文一、背景介绍溶洞是由地下溶蚀作用形成的地下空洞，是地质奇观和自然遗产。
然而，随着人类活动的不断扩大和环境的破坏，溶洞遭受了严重的破坏和污染。
为了保护和修复溶洞，制定2024年溶洞处理专项方案是非常必要的。
二、目标和原则1. 目标：保护和修复溶洞，恢复其生态功能和自然景观；2. 原则：（1）科学、合理、可行性原则；（2）生态优先原则；（3）综合治理原则。
三、溶洞处理方案1. 溶洞整治（1）修复受损的洞口、洞壁等部分，保护洞穴结构的完整性；（2）清理和处理溶洞内的垃圾和有害物质；（3）设置导览系统，引导游客游览同时避免对溶洞的破坏；（4）加强安全措施，防止事故发生。
2. 水环境治理（1）排除和处理溶洞内的污水、污泥等有害物质；（2）建立溶洞周边水体的监测网络，持续监测水质状况；（3）加强污水排放管控，要求溶洞周边的企业和居民合规排放；（4）开展水生态修复工作，恢复水体生态功能。
3. 土壤保护和修复（1）修复受污染的溶洞周边土壤，采用植物修复、土壤改良等技术手段；（2）加强农药、化肥等农业用品的管理，减少对土壤的污染；（3）制定土壤保护和利用规划，合理利用土壤资源。
4. 植被恢复和生物保护（1）开展植被恢复工作，根据当地土壤和气候条件选择合适的植物进行种植；（2）保护特有物种和濒危物种，建立自然保护区和禁猎区；（3）加强宣传教育，提高公众对生物多样性保护的意识。
5. 整体管理和监测（1）建立溶洞管理机构，负责整个溶洞处理工作的规划、组织和管理；（2）开展定期巡查和监测工作，持续跟踪溶洞处理效果；（3）加强国际合作，借鉴国内外先进经验和技术，提升溶洞处理能力。
四、实施措施1. 组建专业团队，包括地质、生态、环境等方面的专家；2. 制定详细的工作计划，明确各项工作的责任和时间节点；3. 落实专项资金，保障溶洞处理工作的顺利实施；4. 加强宣传教育，增加公众对溶洞保护和修复的认识和支持；5. 加强与相关部门的合作，形成合力。
溶洞处理专项施工方案完整版.doc
溶洞处理专项施工方案完整版.doc第一篇范本（正式、严谨风格）：【正文开始】1. 项目概述本工程为溶洞处理专项施工方案，旨在对溶洞进行治理和处理，以保证工程的安全、稳定和环境的可持续发展。
2. 工程范围本工程涵盖以下内容：2.1 溶洞勘察与评估：对溶洞进行详细勘察和评估，了解其地质特征和水文条件。
2.2 溶洞处理设计：根据勘察和评估结果，设计溶洞处理方案，包括填充、加固和封堵等措施。
2.3 施工准备：组织施工人员，采购施工材料和设备，制定施工计划和安全措施。
2.4 施工实施：按照设计方案和施工计划，进行溶洞的填充、加固和封堵等处理工作。
2.5 施工监管与验收：对施工过程进行监管和验收，确保施工质量符合相关标准和要求。
3. 溶洞勘察与评估3.1 勘察内容：3.1.1 地质勘察：对溶洞周边地质进行勘察，获取地质信息。
3.1.2 水文勘察：对溶洞内部和周边的水文条件进行勘察，确定水文特征。
3.2 评估方法：3.2.1 地质评估：根据地质勘察数据，评估溶洞的地质稳定性和可能存在的危险性。
3.2.2 水文评估：根据水文勘察数据，评估溶洞的水文特征和可能引发的水文灾害。
4. 溶洞处理设计4.1 设计原则：4.1.1 安全原则：确保处理工程不对周边环境和人员安全产生影响。
4.1.2 稳定原则：提高溶洞的稳定性，避免其发生崩落和塌陷。
4.1.3 可持续发展原则：在处理过程中考虑环境保护和可持续利用。
4.2 处理措施：4.2.1 填充：根据溶洞的空间特征和地质条件，选择合适的填充材料进行填充。
4.2.2 加固：采用加固措施，提高溶洞的稳定性，如喷浆、加固锚杆等。
4.2.3 封堵：对溶洞入口和内部通道进行封堵，防止流水进入或溶洞扩大。
5. 施工准备5.1 人员组织：按照施工计划确定施工人员，并安排其岗位和职责。
5.2 材料设备：采购施工所需的材料和设备，确保其质量和数量满足施工需求。
5.3 施工计划：制定详细的施工计划，确定施工工序和时间安排。
岩溶隧道监理细则..
岩溶隧道监理细则一、前言岩溶地区的岩层结构较为复杂，有很多孔洞和裂隙，隧道开挖时易发生岩层破裂、岩层塌方等事故，因此严格的监理工作非常必要。
本文档旨在建立一套完善的岩溶隧道监理细则，以确保隧道建设过程中的安全和质量。
二、岩溶隧道监理的主要内容1.施工方案的审核施工方案应当充分考虑岩溶地质特点，采取合理的开挖方式、支护方式和加固措施。
监理人员应当审核施工方案并提出意见。
2.现场勘察和监测监理人员应当定期进行现场勘察和监测，记录隧道进度、工程量和质量，并及时发现和纠正问题。
3.合同和规范的遵守监理人员应当保证施工方遵守合同和相关的技术规范和标准，防止出现工程质量问题。
4.施工进度和质量管理监理人员应当按照建设计划和合同要求，对施工进度和质量进行监督和管理，确保施工进度和质量达到预期目标。
5.安全事故的防范和处理监理人员应当定期进行现场安全检查，发现隐患和问题及时处理，确保项目安全稳定运行，避免安全事故的发生。
三、岩溶隧道监理的注意事项1.监测设备的使用监理人员应当合理使用和设置隧道监测设备，及时获取工程质量和安全状态的数据。
2.现场巡视的及时性监理人员应当及时到现场巡视，及时发现施工过程中存在的问题，在现场快速、有效地解决。
3.施工过程的记录监理人员应当记录施工过程的每一步操作和完整的事件记录表，以纪律档案的形式保留完成验收之后。
4.现场施工规范要求监理人员应当确保现场施工规范要求的落实和施工方案的执行。
四、岩溶隧道监理的验收标准1.施工合格率施工合格率达到90%以上。
2.安全事故率安全事故率为零。
3.工期工期在计划时间内完成。
4.工程质量确保隧道施工的质量符合相关标准。
五、岩溶隧道监理的岩溶隧道建设对监理工作提出了严格的要求，特别是在安全和质量方面必须有严格的监管措施。
本文档提出了基于施工方案审核、现场勘察和监测、合同和规范、施工进度和质量管理、安全事故的防范和处理等五个方面的岩溶隧道监理内容和注意事项，同时提出了施工合格率、安全事故率、工期和工程质量等四个指标作为岩溶隧道监理的验收标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州市轨道交通二、八号线延长线工程施工13标
溶、土洞处理
监理实施细则
编制人:
审批人:
日期:
广东铁路建设监理有限公司
广州地铁监理8标监理部
二oo七年十一月
目录
一、工程概况 (1)
二、编制依据 (1)
三、监理工作流程 (2)
四、监理工作的控制要点及目标值 (2)
五、监理工作的方法和措施 (4)
六、监理旁站内容、方法和要求 (7)
溶、 土洞处理监理细则
一、 工程概况
施工13标包括: 【上林镇—嘉禾区间】、 【永泰—嘉禾区间明挖段】、 【嘉禾车站】、 【嘉禾车辆出入段线】, 共一站两区间, 一个车辆出入段线。
起止里程YDK29+711.3~YDK31+529.773、 YCK11+799.8~YCK12+450全长约2469米。
南端始于时代玫瑰园的上林镇站, 往北穿过华南北路与三号线永嘉区间汇合, 一直到达嘉禾车站、 嘉禾车辆出入段线; 广州市轨道交通二号线北延段施工13标地形平坦, 地势开阔, 地面标高11.17～17.58米, 原始地貌属广花凹陷冲积盆地, 地表水系不发育, 软土地层不发育。
第四系地层以人工填土、 冲积—洪积砂土、 土层和残积土堆积层为主, 软土地层不发育; 下伏基岩以二迭系下统栖霞组灰岩地层为主。
本标段采用明挖法施工。
由于灰岩地层岩溶发育强烈, 溶、 土洞较多, 对基坑、 主体结构的稳定性有不利影响, 故基坑开挖前应对工程结构有影响的不良地质进加固处理。
二、 编制依据
广州市轨道交通二号线北延段详细勘察报告; 广州市轨道交通二号线北延段施工图纸岩溶处理专册;
广州市轨道交通二号线北延段监理八标监理规划和施工十三标施工合同; 广州市轨道交通二号线北延段施工十一标的岩溶处理试验总结报告; 有关现行施工与设计规范、 规程和标准等; 《监理大纲》和经审批经过的《监理规划》。
三、 岩溶地质特点
根据本标段地质钻孔揭示, 场地岩土分层及其特征自上而下分布为: 1、 <1>人工填土层
2、 冲积-洪积砂层
3、 冲积-洪积-坡积土层
( 1) <3-1> 粉细砂层
( 2) <3-2> 中粗砂层
( 1) <4-1> 粉质粘土层
( 2) <4-2> 淤泥质土层
4、 残积土层
5、 <7C-2> 灰岩强风化带
6、 <8C-2> 岩石中风化带
7、 <9C-2> 岩石微风化带
本工程地层富含大量溶洞及土洞, 因土洞、 溶洞发育强烈, 地质环境复杂给本工程施工和监理工作带来一定的难度, 如工程施工中处理不当, 将给工程施工带来不可估量的风险, 或造成主体结构的下沉开裂和破坏, 给后期运营带来严重危害和重大隐患。
因此, 溶、 土洞的处理与地基加固是本工程监理工作控制的重难点, 要求施工和监理人员要有超前预测和可靠的技术处理能力。
各车站、 区间溶洞及土洞发育情况见下表《岩溶发育情况表》
岩溶发育情况表
( 1) <5C-1B> 可塑状残积土层 ( 2) <5C-2> 硬塑或中密状残积
四、岩溶处理监理工作流程
五、监理工作的控制要点
1、施工准备( 监理预控)
( 1) 、开工前完成对承包商施工技术方案的审查上报, 组织好图纸会审与技术交底, 并完成对开工条件的检查。
检查内容包括人员要求持证上岗( 平安卡和特种作业人员上岗证) ; 材料设备机具报验, 并满足要求, 计量器具已检定, 要求对注浆压力表进行检定, 不合格的压力表严禁使用, 承包商的技术交底, 安全技术交底已完成;
( 2) 、监理人员熟悉溶洞处理设计图纸及详勘、补勘报告, 检查施工组织安排落实情况, 施工进度合理性, 施工工艺合理性, 施工安全措施, 施工机械性能, 文明施工措施;
( 3) 、与施工方共同确定施工中的有关检验批和施工记录表格;
( 4) 、对钻孔和注浆过程中出现的质量隐患做出预控措施, 对注浆过程出现的冒浆, 窜浆、浆液流失到非注浆部位, 注浆非正常中断, 地面坍塌、隆起等参见问题做出对策。
( 5) 、为了保证供水的正常, 需修建蓄水池, 以防用水时应急使用。
( 6) 、检查风、水、电是满足施工要求。
( 7) 、督促做好各种施工机械设备的保养台账, 应保证施工过程中机械设备的正常运转。
2、溶洞处理孔定位
按设计图纸校核和复查需处理区间的注浆孔位测量放线, 钻机定位等, 避免错漏, 发现有隐蔽障碍物提前处理。
3、钻孔
( 1) 、监理人员巡视钻孔过程;
( 2) 、要求施工人员在钻孔过程中记录各种参数, 是否有掉钻、漏水等异常情况发生。
根据钻孔资料进行分析, 确定土洞、溶洞具体位置, 并按设计要求钻孔找出溶( 土) 洞边界。
要求记录钻孔见到的土洞和溶洞位置、大小, 充填情况, 以确定溶洞处理方法, 制定合理的充填, 注浆施工参数, 监理检查记录, 岩芯拍照;
( 3) 、施工方进行钻孔报验, 监理实测钻孔深度、记录并双方确定签字;
( 4) 、钻孔结束等待注浆或砂充填时, 孔口应堵盖、妥加保护。
4、溶洞填充处理材料监理
( 1) 、检查充填、注浆材料的质量; 主要包括质保单, 产品化验单, 出厂日期等等。
水泥采用32.5级普通硅酸盐水泥, 充填采用中粗砂或砂浆;
( 2) 、检查注浆液的性质、参数; 水泥浆水灰比1﹕1, 水泥+水玻璃双液浆配比为
1﹕1.38﹕0.29;
( 3) 、按规定对进场材料进行见证取样送检, 复验合格后才允许使用。
5、注浆
( 1) 、注浆材料必须称量, 称量误差不小于5%, 各类浆液必须搅拌均匀并测定浆液密度。
纯水泥浆的搅拌时间使用普通搅拌机应不少于3min, 使用高速搅拌机转速应大于1200r/min, 宜不少于30s。
浆液在使用前应过筛。
自制备至用完的时间小于4h;
( 2) 、作业中做好注浆参数控制, 重点控制配合比, 注浆压力和注浆量, 确保达到设计要求, 并根据实际调整;
( 3) 、监理人员应做好注浆全程旁站和巡视, 观察注浆压力, 做好注入料的详细记录。
对原始记录资料及时整理, 绘制图表, 搞好信息化施工, 不断优化设计和施工;
( 4) 、注浆采用双液浆先注周边孔, 之后再用纯水泥浆注中间孔。
注浆次序, 每次都须跳开一个孔进行注浆, 以防止发生窜浆现象;
( 5) 、间隙注浆: 全孔段注浆完成后, 间歇一段时间再进行第二次注浆, 间歇时间控制6～10小时内, 最多不超过2天;
( 6) 、为保证注浆效果, 可采取多次重复注浆。
如注浆效果未达到设计要求可再次进行注浆;
( 7) 、初步确定注浆压力0.3～1.0Mpa, 一般控制不超过1.0Mpa, 达到压力后继续注浆5～10min以上。
重点注意是否达到设计孔口压力以及达到终压的稳定时间。
如果因压力不当而引起冒浆, 地面结构、建筑物变形, 应立即停止注浆, 分析原因, 调整注浆压力或制定防范措施并实施;。
