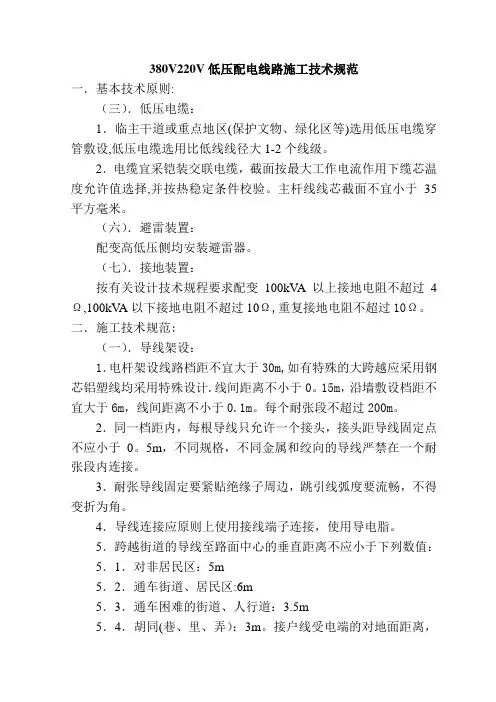

380V220V低压配电线路施工技术规范
380V220V低压配电线路施工技术规范一．基本技术原则:（三）．低压电缆：1．临主干道或重点地区(保护文物、绿化区等)选用低压电缆穿管敷设,低压电缆选用比低线线径大1-2个线级。
2．电缆宜采铠装交联电缆，截面按最大工作电流作用下缆芯温度允许值选择,并按热稳定条件校验。
主杆线线芯截面不宜小于35平方毫米。
（六）．避雷装置：配变高低压侧均安装避雷器。
（七）．接地装置：按有关设计技术规程要求配变100kV A以上接地电阻不超过4Ω,100kV A以下接地电阻不超过10Ω,重复接地电阻不超过10Ω。
二．施工技术规范:（一）．导线架设：1．电杆架设线路档距不宜大于30m,如有特殊的大跨越应采用钢芯铝塑线均采用特殊设计.线间距离不小于0。
15m，沿墙敷设档距不宜大于6m，线间距离不小于0.1m。
每个耐张段不超过200m。
2．同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0。
5m，不同规格，不同金属和绞向的导线严禁在一个耐张段内连接。
3．耐张导线固定要紧贴绝缘子周边，跳引线弧度要流畅，不得变折为角。
4．导线连接应原则上使用接线端子连接，使用导电脂。
5．跨越街道的导线至路面中心的垂直距离不应小于下列数值：5．1．对非居民区：5m5．2．通车街道、居民区:6m5．3．通车困难的街道、人行道：3.5m5．4．胡同(巷、里、弄）：3m。
接户线受电端的对地面距离，不应小于2。
5m.5．5．建筑物：垂直0。
3m；水平0。
6m。
5．6．树木:垂直0。
3m；水平0.6m。
6．导线与建筑物有关部份的距离不应小于列数值.6．1．与导线下方窗户的垂直距离0。
3m。
6．2．与导线上方阳台或窗户的垂直距离0.8m。
6．3．与阳台或窗户的水平距离0。
75m.6．4．与墙壁、构架的距离0。
05m。
6．5．考虑线路与建筑物的安全距离，要避免今后建筑物的装饰装修成为障碍物。
7．线路与弱电线路的交叉跨越,一般导线架设在弱电线路上方，交叉距离不应小于下列数值：7．1．导线在弱电线路上方0.6m.7．2．导线在弱电线路下方0。
低压电缆分支箱技术规范
低压电缆分支箱技术规范目录2 技术参数及要求.................................................................................3 标准技术参数....................................................................................4 使用环境条件表.................................................................................5 试验 ................................................................................................低压电缆分支箱技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7251 低压成套开关设备和控制设备GB14048 低压开关设备和控制设备GB/Z18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T20641低压成套开关设备和控制设备空壳体的一般要求GB50150 电气装置安装工程电气设备交接试验标准GB4208外壳防护等级（IP代码）GB/T16935.1低压系统内设备的绝缘配合GB/T2681电工成套装置中的导线颜色GB5585.2电工用铜、铝及其母线第二部分：铜母线GB4720低压电器电控设备IEC61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
低压配电设计规范(GB 50054)
中华人民共和国国家标准低压配电设计规范GB 50054—1995第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1.0.2条本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应：二、电器的额定电流不应小于所在回路的计算电流，三、电器的额定频率应与所在回路的频率相适应，四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座，三、连接片；四、不需要拆除导线的特殊端子；五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用下列电器：一、负荷开关及断路器，二、继电器、接触器，三、半导体电器，四、10A及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。
低压电缆分支箱技术规范标准[详]
![低压电缆分支箱技术规范标准[详]](https://img.taocdn.com/s3/m/43ecb8d59b6648d7c1c746eb.png)
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度 1000m2.2最高环境温度 +452.3 最低环境温度 -252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温差 25K2.6 户相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速 35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率： 50Hz；防护等级： IP44；1)产品型号及名称 DFW 低压电缆分线箱2)提供图纸及编号：试样装配图 3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。
低压电缆分支箱技术规范
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度1000m2.2最高环境温度+452.3最低环境温度-252.4日照强度0.1W/cm(风速： 0.5m/s)2.5最大日温差25K2.6户内相对湿度：日平均值≤95%，月平均值≤ 90%2.7最大风速35m/s2.8荷载同时有10mm 覆冰和 17.5m/s 的风速3.产品描述3.1 产品构成的描述及结构特点（结构概要说明）：产品符合标准： GB7251.5-2008安装类型：户外型；主母线技术参数： In＝ 600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：防护等级：50Hz；IP44；1)产品型号及名称DFW低压电缆分线箱2)提供图纸及编号：试样装配图3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2 主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）序号元件名称型号规格制造商（生产厂）1塑壳断路器NSX160N 3P法国施耐德2隔离开关DNH8-400A/3TM浙江金莱勒3壳体（宽×深×高）790*500*1150南京自强b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号1元件名称母线（ A/B/C ）材料名称铜排型号规格TMY-60×6制造商（生产厂）镇江大港通达c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电缆分支箱技术规范
目录
1规范性引用文件 (1)
2技术参数及要求 (1)
3标准技术参数 (2)
4使用环境条件表 (3)
5试验 (4)
低压电缆分支箱技术规范
1规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251 低压成套开关设备和控制设备
GB 14048 低压开关设备和控制设备
GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则
GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求
GB 50150 电气装置安装工程电气设备交接试验标准
GB 4208 外壳防护等级（IP代码）
GB/T 16935.1 低压系统内设备的绝缘配合
GB/T2681 电工成套装置中的导线颜色
GB5585.2 电工用铜、铝及其母线第二部分：铜母线
GB 4720 低压电器电控设备
IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则
2技术参数及要求
2.1 电缆分支箱技术参数
电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
2.2 通用要求
2.2.1 电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。
可采用进线采用条形隔离开关，出线采用条形开关（带熔断器保护）。
2.2.2 母线系统
（1）采用采用矩形母线，材质为T2电工铜。
并采用不同相色热缩套管做绝缘处理。
热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒封闭。
绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求，老化寿命不小于30年，具体试验方法和要求参照GB/T 2951.14中规定执行。
（2）铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求，N相（L0）母线与三相母线规格相同,PE排截面不低于相排截面的1/2。
其中设于户外的电缆分支箱配置4根母排（3L+PEN），设于户内的电缆分支箱配置5根母排（3L+N+PE）。
（3）装置中母线和导线的颜色及排列应符合GB/T 4026和GB 7947及表1的规定；
表1 母线和导线的颜色及排列规定
相别及颜色垂直排列水平排列前后排列
A相（黄色）上左后
B相（绿色）中中中
C相（红色）下右前中性线（N）（蓝色）电缆分支箱底部
保护线（PE）（黄绿相间）电缆分支箱底部
2.2.3出线采用熔断器型式的分支箱出线回路发生过载或短路故障时，每相应能独立分断，且三相开关手柄为连动设计，可带负荷分合。
开关分开后,应保证故障点完全从基体上脱开,并具有明显断开点。
2.2.4具有防尘、防火、耐腐蚀、日照高温、污秽、凝露的免维护性能设备。
2.2.5考虑带电体封闭后，电缆分支箱应具有检修时能可靠验电接地的功能。
保障检修人员的人身安全。
2.2.6电缆分支箱铭牌标识清晰。
2.3 一般结构要求：
2.3.1分支箱外壳采用S304不锈钢材料，箱体、门体材料厚度均不应小于2毫米.
2.3.2不锈钢箱外表应抛光处理，使之不留焊痕。
颜色与安装环境协调。
2.3.3设于户外时，分支箱外壳防护等级为IP44，箱顶盖应为屋脊式设计，坡顶3度设计，顶盖不应积水；设于户内时，分支箱外壳箱体防护等级为IP33。
满足防盗、防小动物、防水、防雨雪的要求，通风采用顶部自然拔风，箱底板和箱体内隔板应保证空气流通。
2.3.4分支箱底部用绝缘板封闭，分支箱进出线采用电缆,电缆孔配置变径胶圈，电缆室有足够的空间以便安装、固定电缆，出线端子距基座底部距离须大于200mm。
落地式分支箱宜采用双面开门，挂墙式分支箱采用正面单开或双开门型式，箱门应密封防水，箱门打开后应能大于90度，关门后门柄旋过死点，锁舌同时上下锁死。
不锈钢箱体外壳应配置接地螺栓供箱体与外部保护导体连接，箱体内各安装螺栓均应采用不锈钢螺栓，箱体外无外露可拆卸的螺栓。
2.3.5 分支箱正门上应有防盗防锈优质不锈钢通用钥匙挂锁和防锈把手，并在锁侧上下角各安装特制防盗螺栓一只，采用统一锁具，具体型号咨询当地供电公司。
后门可用暗闩在正门开启。
2.3.6 不锈钢箱壳门铰链应采用不锈钢材料。
2.3.7 箱体应有良好的接地端子并标明接地符号。
2.3.8 箱体外壳上方设有符合国家电网公司要求的警示标志。
2.3.9 箱体正门内侧应标明主回路接线图，并注明操作顺序：送电时，先合上刀开关，后合上空气开关；停电时，先拉开空气开关，后拉开刀开关；箱内检修时，先拉开所有空气开关，后拉开所有刀闸。
同时标注产品铭牌，按标准表示出所规定的项目、参数及制造厂售后服务电话号码。
2.3.10 箱内一次连接线应采用质量合格的电工铜及塑料铜芯线，其截面应满足负荷安全载流要求，接头处应搪锡。
接线应标明相序。
电部分至接地部分之间、不同相的带电部分之间的安全距离应大于20mm（复合绝缘适当简缩）。
电器元件的安装应符合下列要求：
a）排列整齐，固定牢固，密封良好。
b）各元件能单独拆装更换而不影响其它电器及导线束的固定。
熔断器的熔体规格、断路器器的整定值应符合现场运行要求。
2.3.11在使用中可以互换的具有同样额定值和结构的组件，应具备互换性。
3标准技术参数
技术参数特性表是对采购设备的基础技术参数要求，供货方应对技术参数特性表中标准参数值进行响应。
低压电缆分支箱技术参数特性见表3。
表3 技术参数特性表
序号名称项目单
位
标准参数值
序号名称项目单
位
标准参数值
一共用参数
1 箱体
安装方式户外落地式
箱体材质S304不锈钢外壳防护等级IP44
箱体尺寸（项目单位提供）
2 母线
额定工作电压V 400 额定频率Hz 50
额定电流 A 630
额定绝缘电压V 660
额定短路耐受电流10kA，1S 母线材质紫铜
二结构型式：进线采用条形隔离开关，出线采用条形熔断器式隔离开关
1 条形隔离开关
额定电流 A 400/630 额定工作电压V 400
额定绝缘电压V 660 极数3P
额定短时耐受电流10kA，1S
2 条形熔断器式隔
离开关
额定电流 A 250/160
额定工作电压V 400
额定绝缘电压V 660
极数3P
额定运行短路分断能力kA 50
熔断器极限分断能力kA 30
4使用环境条件表
0.4kV低压电缆分支箱使用环境条件见表4。
特殊环境要求根据项目情况进行编制。
表4使用环境条件表
序号名称单位项目需求值
1 周围空气温度
最高气温
℃
＋45 最低气温 25 最大日温差K 30
2 海拔m ≤1000
3 湿度日相对湿度平均值
%
≤95 月相对湿度平均值≤90
4 耐受地震能力（水平加速度）m/s20.2g
5 由于主回路中的开合操作在辅助和控制
回路上所感应的共模电压的幅值
kV ≤1.6
5试验
电缆分支箱应按照有关国家标准和行业标准规定的项目、方法进行试验,并且各项试验结果应符合本技术条件书相应条款的要求。
5.1 型式试验
5.1.1连接线，通电操作
5.1.2 机械试验，机械操作试验；常温下机械定性试验
5.1.3短时耐受电流和峰值耐受电流试验
5.1.4绝缘电阻验证
5.1.5 长期工作时的发热试验（温升试验）
5.1.6介电性能
5.1.7保护电路有效性验证
5.1.8电气间隙和爬电距离验证
5.1.9防护等级验证
5.1.10对高热和火焰的耐受能力的验证
5.1.11耐腐蚀、耐老化试验
5.1.12 用户需要的协商试验项目
5.2 出厂试验
5.2.1连接线，通电操作
5.2.2介电性能
5.2.3绝缘电阻验证
5.2.4 外观和尺寸检查
5.2.5保护电路有效性验证
5.2.6 元件校验及接线正确性检定
5.2.7 工频耐压试验
5.2.8 可移开式部件互换性检查
5.3 现场试验
5.3.1 电缆分支箱安装完毕后应进行现场交接试验，试验应符合DL/T 404和GB 50150的要求。
5.3.2 现场交接试验项目如下：
a）连接线，通电操作
b）介电性能
c）绝缘电阻验证
d）检查与核实：内容包括外观检查（所有螺栓及接线的紧固情况等）及表2内技术资料的完整性。
e）机械操作试验。
f）电缆分支箱中断路器等元件按标准应进行的其他现场试验。
