惠斯通电桥测电阻

惠斯通电桥测电阻

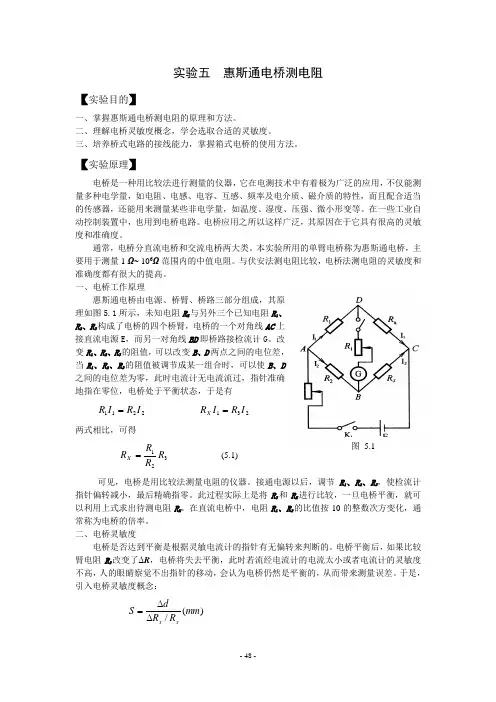

实验五 惠斯通电桥测电阻【实验目的】一、掌握惠斯通电桥测电阻的原理和方法。

二、理解电桥灵敏度概念,学会选取合适的灵敏度。

三、培养桥式电路的接线能力,掌握箱式电桥的使用方法。

【实验原理】电桥是一种用比较法进行测量的仪器,它在电测技术中有着极为广泛的应用,不仅能测量多种电学量,如电阻、电感、电容、互感、频率及电介质、磁介质的特性,而且配合适当的传感器,还能用来测量某些非电学量,如温度、湿度、压强、微小形变等。

在一些工业自动控制装置中,也用到电桥电路。

电桥应用之所以这样广泛,其原因在于它具有很高的灵敏度和准确度。

通常,电桥分直流电桥和交流电桥两大类。

本实验所用的单臂电桥称为惠斯通电桥,主要用于测量1 Ω~ 106Ω范围内的中值电阻。

与伏安法测电阻比较,电桥法测电阻的灵敏度和准确度都有很大的提高。

一、电桥工作原理惠斯通电桥由电源、桥臂、桥路三部分组成,其原理如图5.1所示,未知电阻R X 与另外三个已知电阻R 1、R 2、R 3构成了电桥的四个桥臂,电桥的一个对角线AC 上接直流电源E ,而另一对角线BD 即桥路接检流计G 。

改变R 1、R 2、R 3的阻值,可以改变B 、D 两点之间的电位差,当R 1、R 2、R 3的阻值被调节成某一组合时,可以使B 、D 之间的电位差为零,此时电流计无电流流过,指针准确地指在零位,电桥处于平衡状态,于是有2211I R I R = 231I R I R X =两式相比,可得 321R R R R X =(5.1)可见,电桥是用比较法测量电阻的仪器。

接通电源以后,调节R 1、R 2、R 3,使检流计指针偏转减小,最后精确指零。

此过程实际上是将R 3和R X 进行比较,一旦电桥平衡,就可以利用上式求出待测电阻R X 。

在直流电桥中,电阻R 1、R 2的比值按10的整数次方变化,通常称为电桥的倍率。

二、电桥灵敏度电桥是否达到平衡是根据灵敏电流计的指针有无偏转来判断的。

实验三 用惠斯通电桥测电阻

实验三 用惠斯通电桥测电阻

实验三用惠斯通电桥测电阻【实验目的】1.掌握惠斯通电桥测电阻的原理和方法;2.理解电桥灵敏度的概念;3.研究惠斯通电桥测量灵敏度。

【实验原理】1.惠斯通电桥测电阻原理惠斯通电桥的原理图如图3-1所示,它由比例臂电阻R1、R2和调节臂电阻R以及待测电阻R X用导线连成的封闭四边形ABCDA组成,在对角线AC两端接电源,在对角线BD两端接灵敏度较高的检流计。

通常将BD端称为桥路,四个电阻R1、R2、R和R X称为桥臂。

若适当调节R1、R2或R阻值,使桥路两端的电位相等,即检流计示值为零,这时称为电桥平衡。

图3-1 惠斯通电桥的原理图电桥平衡时(V=0),得到:U AB=U AD,U BC=U DC即I1R1=I2R2,I X R X=I R R(1)同时有I1=I X,I2=I R(2)由式(1)、(2)得到R X=R(R1R2⁄)(3)当知道R 1R 2⁄的比值及电阻R 的数值后,由式(3)可算出R X 。

R1R 2⁄称为比率系数或倍率,R 称为比较臂。

式(3)称为电桥平衡条件。

惠斯通电桥适用于测量中值电阻(1Ω~1MΩ)。

2.惠斯通电桥灵敏度当BD 端接毫伏表,毫伏表显示为零时认为电桥平衡,但现实的问题是毫伏表的灵敏度是有限的,毫伏表所示电压为零不等于实际电压一定为零。

同样的道理,R X =R (R 1R 2⁄)为电桥平衡条件,由于毫伏表的灵敏度所限,R X (或R 1、R 2、R )有一定的偏差时毫伏表仍可能指示电桥平衡。

当电桥平衡时,保持3个桥臂电阻不变,1个电阻改变(假设R X 、R 1、R 2不变,R 改变ΔR ),则电桥输出电压偏离平衡为ΔU 0,电桥输出电压对桥臂电阻的相对变化反应灵敏度(简称电桥相对灵敏度)S 为:S =ΔU 0ΔR R ×100%与电桥灵敏度相关的物理量有:电源电压U AC 、桥臂电阻R 1+R 2+R +R X 、桥臂电阻分配比例R R 2⁄、检测仪表的灵敏度和内阻R V 。

物理实验-用惠斯通电桥测电阻-实验报告

物理实验-用惠斯通电桥测电阻-实验报告

物理实验-用惠斯通电桥测电阻-实验报告首都师范大学物理实验报告班级___信工C班___ 组别______D______ 姓名____李铃______ 学号_1111000048_ 日期_____ 指导教师___刘丽峰___【实验题目】_________用惠斯通电桥测电阻___ 【实验目的】1、掌握惠斯通(Wheastone)电桥测电阻的原理;2、学会正确使用惠斯通电桥测量电阻的方法;3、了解提高电桥灵敏度的几种方法;4、学会测量单电桥的灵敏度。

【实验仪器】QJ- 23型箱式电桥,滑线电阻,转柄电阻箱(0~Ω),检流计,直流电源。

待测电阻,开关,导线若干。

【实验原理】1.惠斯通电桥测量电阻的原理图是惠斯通电桥的原理图。

图中R1、R2和R0是已知阻值的电阻,它们和被测电阻Rx连成一个四边形,每一条边称作电桥的一个臂。

四边形的对角A和B之间接电源E;对角C和D之间接有检流计G,它像桥一样。

电源接通,电桥线路中各支路均有电流通过。

当C、D两点之间的电位不相等时,桥路中的电流IG≠0,检流计的指针发生偏转;当C、D两点之间的电位相等时,“桥”路中的电流IG=0,检流计指针指零,这时我们称电桥处于平衡状态。

当电桥平衡时。

两式相除可得到Rx的测量公式(5-1)电阻R1R2为电桥的比率臂,R0为比较臂,Rx为待测臂。

只要检流计足够灵敏,等式(1)就能相当好地成立,被测电阻值Rx可以仅从三个已知电阻的值来求得,而与电源电压无关。

于R1、R2和R0可以使用标准电阻,而标准电阻可以制作得十分精密,这一过程相当于把Rx和标准电阻相比较,因而测量的准确度可以达到很高。

首都师范大学物理实验报告2.电桥的灵敏度电桥平衡后,将R0改变△R0,检流计指针偏转△n格。

如果一个很小的△R0能引起较大的△n偏转,电桥的灵敏度就高,电桥的平衡就能够判断得更精细。

电表的灵敏度是以单位电流变化量所引起电表指针偏转的格数来定义的,即同样在完全处于平衡的电桥里,若测量臂电阻Rx改变一个微小量△Rx,将引起检流计指针所偏转的格数△n,定义为电桥灵敏度,即但是电桥灵敏度不能直接用来判断电桥在测量电阻时所产生的误差,故用其相对灵敏度来衡量电桥测量的精确程度,即有定义为电桥的相对灵敏度。

惠斯通电桥测电阻实验报告

惠斯通电桥测电阻实验报告

惠斯通电桥测电阻实验报告一、实验目的(1)掌握惠斯通电桥测电阻的原理(2)学会正确使用箱式电桥测电阻的方法(3)了解电桥灵敏度的概念及提高灵敏度的几种方法二、实验仪器和用具滑线变阻器(1.9K)、电阻箱、检流计(AC15/4)、直流稳压电源、待测电阻,箱式电桥(QJ23、QJ24)、开关和导线。

三、实验原理惠斯通电桥可用于精确测量中等阻值(几十欧至几十万欧)的电阻。

电路图如图1KE、E、RE串联构成主干支路,R1、R2串联构成桥臂支路,R3、R4串联构成另一桥臂支路。

在b、d间用检流计作为桥梁,桥中电流由检流计检测。

当I G =0 ,则电桥达到平衡态由分压原理可得其中,R1称做(Rx)测量臂,R2、R4称做比例臂,R3称做比较臂。

四、实验步骤:一.用滑线式惠斯通电桥测量电阻R x①按照图1接好电路,并把滑动变阻器R0和电阻箱R t的阻值调到最大。

②用万用电表粗测R x的大小,或者由电阻标称值读出R x,然后选取R3,使其接近R x的数值。

③接通电源,将电键D由AC的中点向左边(或右边)稍稍移动,并快速按一下D键(一触即离),同时注意观察电流计指针的偏转方向。

然后把D键由AC线中点稍向相反方向移动,若此时按下电键D,电流计指针偏转与上一次不同,说明电路正常,可以进行测量。

④把电键D大约放在AC线的中点,改变比较臂R3,使电流计指针基本不偏转,然后把限流电阻R t,R0的阻值逐步调小到0。

⑤改变电键D的位置,使电桥达到平衡。

在米尺上读出l1与l2,然后断开电源。

(注意米尺可估读到0.01cm)⑥改变电源极性,重复⑤。

⑦将R x与R3的位置对调,重复⑤⑥。

⑧再略改变D点位置(基本保持在中点附近),也可略改变R3,重复⑤⑥⑦。

测出4-6组数据。

先分别算出R x,再算平均值和不确定度和百分误差。

二.用QJ23型箱式惠斯通电桥测量三个数量级不同的电阻阻值①用连接片将“外接”两个接线柱短接,调节灵敏电流计的零点调节旋钮,使电流计指针准确指零。

惠斯通电桥测电阻——实验报告

惠斯通电桥测电阻——实验报告

实验十五 惠斯通电桥测电阻实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会正确使用箱式电桥测电阻的方法。

来判断B ,D 两点电位是否相等,或者说判断“桥”上有无电流通过。

电桥没调平衡时,“桥”上有电流通过检流计,当适当调节各臂电阻,可使“桥”上无电流,即B ,D 两点电位相等,电桥达到了平衡。

此时的等效电路如图15-2所示。

根据图15-2很容易证明s xR R R R =21s 21x R R R R ⨯=(15-1)此式即电桥的平衡条件。

如果已知R 1,R 2,R S ,则待测电阻R x 可求得。

设式(15-1)中的R 1/R 2=K ,则有R x =K ·R S (15-2)式中的K 称为比例系数。

在箱式电桥测电阻中,只要调K 值而无需分别调R 1、R 2的值,因为箱式电桥上设置有一个旋钮K 值,并不另外分R 1、R 2。

但在自组式电桥电路中,则需要分别调节两只电阻箱(R 1和R 2),从而得到K 值。

由电桥的平衡条件可以看出,式中除被测电阻Rx 外,其它几个量也都是电阻器。

因此,电桥法测电阻的特点是将被测电阻与已知电阻(标准电阻)进行比较而获得被测值的。

因而测量的精度取决于标准电阻。

一般来说,标准电阻的精度可以做的很高,因此,测量的精度可以达到很高。

伏安法测电阻中测量的精度要依赖电流表和电压表,而电流表和电压表准确度等级不可能作的很高,因此,测量精度不可能很高。

惠斯通电桥测电阻中,测量的精度不依赖电表,故其测量精度比伏安法的测量精度高。

2.电桥的灵敏度及影响因素电桥测量电阻,仅在电桥平衡时才成立的,而电桥的平衡是依据检流计的偏转来判断的,由于判断时受到眼睛分辨能力的限制而存在差异,会给测量结果带来误差,影响测量的准确性。

这个影响的大小取决于电桥的灵敏度。

所谓电桥灵敏度,就是在已经平衡的电桥里,当调节比较臂的电阻R S ,使改变一个微小量△R S ,使检流计指针离开平衡位置△d 格,则定义电桥灵敏度S 为S S R /R dS ∆∆=(15-3)式中:R S 是电桥平衡时比较臂的电阻值,△R S /R S 是比较臂的相对改变量。

用惠斯通电桥测电阻实验报告

用惠斯通电桥测电阻实验报告

用惠斯通电桥测电阻实验报告用惠斯通电桥测电阻实验报告引言:电阻是电路中常见的元件,测量电阻是电工学中的基本实验之一。

本实验旨在通过使用惠斯通电桥,测量给定电阻的阻值,并探讨电桥的原理和应用。

实验目的:1. 了解惠斯通电桥的原理和结构;2. 掌握使用惠斯通电桥测量电阻的方法;3. 分析实验结果,探讨电桥的精度和适用范围。

实验器材:1. 惠斯通电桥装置;2. 待测电阻;3. 电源;4. 电压表;5. 电流表。

实验步骤:1. 将惠斯通电桥装置接通电源,并调节电源电压使其稳定在适当的范围;2. 将待测电阻连接到电桥的一侧,另一侧连接一个已知电阻,调节电桥的滑动变阻器使电流表示零点;3. 记录下电桥的示数,并将已知电阻与待测电阻交换位置,再次记录示数;4. 重复步骤3,至少进行3次测量,取平均值作为最终结果。

实验结果与分析:根据实验步骤所述,我们进行了多次测量,并记录下示数。

通过计算,我们得到了待测电阻的阻值。

在此将实验结果进行分析。

首先,我们可以观察到在电桥平衡时,电流表示零点。

这是因为在平衡状态下,电桥的两侧电势差为零,故电流为零。

这一现象验证了电桥测量电阻的原理。

其次,通过多次测量,我们得到了待测电阻的平均阻值。

我们可以进一步分析实验结果的准确性和精度。

在实验中,我们使用了已知电阻与待测电阻进行比较,通过调节电桥的滑动变阻器使电流表示零点。

这种对比测量的方法可以减小系统误差,提高测量的准确性。

然而,惠斯通电桥也有其适用范围和限制。

首先,电桥的精度受到电源电压稳定性和电流表的精度的影响。

如果电源电压不稳定或电流表精度不高,将会导致测量结果的误差。

其次,电桥的测量范围有限,对于极低阻值或极高阻值的电阻,可能无法准确测量。

结论:通过本实验,我们学习了惠斯通电桥的原理和应用,并掌握了使用电桥测量电阻的方法。

实验结果表明,电桥测量电阻具有一定的准确性和精度,但也存在一定的限制。

在实际应用中,我们需要根据具体情况选择合适的测量方法和仪器,以获得更精确的测量结果。

用惠斯通电桥测电阻

用惠斯通电桥测电阻
(4)电桥的灵敏度是不是越高越好?为什么?
七、数据记录
八、数据处理
九、实验结果与分析
十、实验小结与体会
四、实验内容及步骤
五、数据记录表格
RX标准值(Ω)
k=R1/R2
R0(Ω)
Rx=kR0(Ω)
Rx平均值(Ω)
百分误差(%)
六、预习思考题
(1)为什么用惠斯通电桥测电阻?和伏安法有什么区别?
(2)电桥平衡的条件是什么?怎样判断电桥达到平衡?
(3)用QJ24型直流单臂电桥测电阻时,确定比率臂旋钮指示值的原则是什么?如果一个待测电阻的大概数值为35kΩ,比率臂旋钮的指示值应为多少?
实验总评成绩
重庆科技学院大学物理实验报告
第个实验报告
课程名称
大学物理实验
实验项目名称
用惠斯通电桥测量电阻
开课院系及实验室
数理系大学物理实验教学中心
实验日期
姓名
专业班级
学号
指导教师
教师评语:
评阅教师签字:批改时间:
在实验室预习的Βιβλιοθήκη 间在实验室预习好后指导教师签字
一、实验目的
二、实验原理
三、实验仪器(型号、量程、精度或仪器误差等)

物理实验—用惠斯通电桥测电阻—实验汇报

物理实验—用惠斯通电桥测电阻—实验汇报

物理实验—用惠斯通电桥测电阻—实验汇报本实验选取了最常用的惠斯通(Wheatstone)电桥,通过改变电阻值使电桥平衡,从而测量未知电阻的阻值。

一、实验目的1.掌握惠斯通电桥的原理和构造2.学习电桥平衡法器结算法测量电阻3.掌握计算阻值的方法和误差分析二、实验仪器和材料1.惠斯通电桥2.电源3.待测电阻及标准电阻4.万用表三、实验原理1.惠斯通电桥惠斯通电桥是一种用电桥原理测量电阻的仪器。

是由四个电阻分别合并成一个无刷电桥,以求出第四个电阻R4 的电阻值的测量仪器。

2.电桥平衡法测电阻按照惠斯通电桥的平衡原理,当两个对角上的电路的电阻之积等于另外两个对角上的电路的电阻之积,即:R₁×R₃ = R₂×R₄则称惠斯通电桥处于平衡状态。

在平衡状态下,电桥两侧电阻相等,电桥中无电流,两个电感之间电势差为零。

因此,在接入实验电路时,对于一组已知电阻,调节变阻器使整个电桥处于平衡状态。

然后可以利用转换电路或万用表等测量电阻值。

四、实验步骤1.准备一台连通电源的惠斯通电桥,角度的解释放置标准电阻70Ω在电桥上,使电桥出现电流平衡与压差平衡现象。

2.用万能表量取这只试验电路的出入口电压U1和U2及标准电阻的电压U3,在平衡状态下记录各电压值,阻值为70Ω。

3.取观察数据:改变电桥方向改变电桥比例,分别接入未知电阻即可读取其电阻阻值。

4.选用变阻器,调节其阻值,使电桥平衡,并用万能表量取这个试验电路的出入口电压U1和U2及标准电阻的电压U3。

5.记录各电压值U1、U2、U3及未知电阻阻力值R4的数据。

五、实验结果处理1.计算未知电阻的直接值,可用公式:R4=R3*U2/U32.将电桥方向放反,再量取出口电压U2,R3为70Ω时,再用上述方法计算出R4的值。

3.求平均值(R4=(R4_1+R4_2)/2)六、实验记录表1:|$R₁(Ω )$|$R₂(Ω )$|$R₃(Ω )$|$R4( Ω)$|$U1(V) $|$U2(V) $|$U3(V) $||--------|--------|--------|--------|--------|--------|--------||70 |1000 |1000 |__ |2.12 |0.26 |2.08 ||70 |470 |470 |__ |2.11 |0.46 |2.121 |七、实验误差及分析1.人为误差:(1) 稳定性差:万能表、电源、变阻器的稳定性均会对实验造成一定的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

物理实验-用惠斯通电桥测电阻-实验报告
首都师范大学
物理实验报告
班级___信工C班___ 组别______D______ 姓名____李铃______ 学号_1111000048_ 日期_____ 指导教师___刘丽峰___
【实验题目】_________用惠斯通电桥测电阻___ 【实验目的】
1、掌握惠斯通(Wheastone)电桥测电阻的原理;
2、学会正确使用惠斯通电桥测量电阻的方法;
3、了解提高电桥灵敏度的几种方法;
4、学会测量单电桥的灵敏度。

【实验仪器】
QJ- 23型箱式电桥,滑线电阻,转柄电阻箱(0~Ω),检流计,直流电源。

待测电阻,开关,导线若干。

【实验原理】
1.惠斯通电桥测量电阻的原理
图是惠斯通电桥的原理图。

图中R1、R2和R0是已知阻值的电阻,它们和被测电阻Rx连成一个四边形,每一条边称作电桥的一个臂。

四边形的对角A和B之间接电源E;对角C和D之间接有检流计G,它像桥一样。

电源接通,电桥
线路中各支路均有电流通过。

当C、D两点之间的电位不相等时,桥路中的电流IG≠0,检流计的指针发生偏转;当C、D两点之间的电位相等时,“桥”路中的电流IG=0,检流计指针指零,这时我们称电桥处于平衡状态。

当电桥平衡时。

两式相除可得到Rx的测量公式(5-1)
电阻R1R2为电桥的比率臂,R0为比较臂,Rx为待测臂。

只要检流计足够灵敏,等式(1)就能相当好地成立,被测电阻值Rx可以仅从三个已知电阻的值来求得,而与电源电压无关。

于R1、R2和R0可以使用标准电阻,而标准电阻可以制作得十分精密,这一过程相当于把Rx和标准电阻相比较,因而测量的准确度可以达到很高。

首都师范大学
物理实验报告
2.电桥的灵敏度
电桥平衡后,将R0改变△R0,检流计指针偏转△n格。

如果一个很小的△R0能引起较大的△n偏转,电桥的灵敏度就高,电桥的平衡就能够判断得更精细。

电表的灵敏度是以单位电流变化量
所引起电表指针偏转
的格数来定义的,即
同样在完全处于平衡的电桥里,若测量臂电阻Rx改变
一个微小量△Rx,将引起检流计指针所偏转的格数△n,定义为电桥灵敏度,即但是电桥灵敏度不能直接用来判断电桥在测量电阻时所产生的误差,故用其
相对灵敏度来衡量电桥测量的精确程度,即有
定义为电桥的相对灵敏度。

它反映了电桥对电阻相对变化量的分辨能力,实验中可以据此测出所用电桥的灵敏度。

可以证明改变任何一个桥臂,电桥的相对灵敏度都是相同的。

(5-5)
当电桥处于平衡点附近,且为微小量时,可以得到
(5-6)
(5-6)式分析可知:
(1)电桥灵敏度S与检流计的灵敏度成正比,检流计灵敏度越高电桥的灵敏度也越高。

(2)电桥的灵敏度与电源电压E成正比,为了提高电桥灵敏度可适当提高电源电压E。

(3)电桥灵敏度随着四个桥臂上的电阻值
的增大而减小,随着
的增加而减小,臂上的电阻阻值选得过大,将大大降低其灵敏度,臂上的电阻阻值相差太大,也会降低其灵敏度。

以上结论为改善电桥相对灵敏度指出了方向,需要指出,在运用提高电源电压和减小桥路各臂阻值以便提高电桥
相对灵敏度,千万不要使各臂电阻的负载超过其额定功率,不然将会损坏各臂电阻。

同时一般成品电桥为了提高其测量灵敏度,通常都安装有外接检流计与外接电源接线柱。

但是外接电源电压的选定不能简单为提高其测量灵敏度而无限制地提高,还必须考虑桥臂电阻的额定功率,不然就会出现烧坏桥臂电阻的危险。

首都师范大学
物理实验报告
【实验内容】
一、用自组惠斯通电桥测电阻
测量的电路图如图所示,图中R1、R2和R0均为旋臂电阻箱,Rx为待测电阻,滑线变阻器的作用是来调节加在电桥两端的电压大小。

具体的实验步骤如下:
1.首先用万用表粗测出待测电阻的大小,然后选择合适的比例
2.调节电源的输出旋钮,使其输出相对较低的电压,调节R0使检流计指针不偏转,再调高电源的输出电压,继续调节R0使检流计指针不偏转,记下此时R0的数值,利用公式计算出待测电阻值。

3.对于同一个被测电阻,使用三个不同的比例臂,重复步骤(2)进行测量,取三次测量的平均值即为最终的比率Rx 待测电阻 R1 R2 R0 RRR102标称值 kR1/R2 50
800 1 100 1000 1000 1000 值。

填写以下表格:20XX 1 3000 3000 本实验使用AC5/2型级直流指针式检流计,它的灵敏度较高,使用时必须注意:将指针锁钮转向白点处,此时指针可以转动,进行零点校准。

测试时将“电计”开关按下,检流计与线路接通,否则指针不偏转。

断电后,若指针
来回摆动,则可按一下“短路”开关,使之尽快静止,以便再次测试。

在初调电桥平衡时,如果发现按下“电计”开关时,指针以较快的速度偏向一侧,此
时应立刻松开“电计\开关,防止非瞬时过载引起的损坏。

注意不要将“电计”按钮锁住。

检验电桥是否达到平衡,是以按下“电计”按钮,指针不发生任何可察觉的摆动为准。

不要以指针是否指零为依据。

测量完毕应将指针锁钮拨向红点,使检流计指针出于止动状态。

二、用箱式惠斯通电桥测电阻
箱式桥是把电桥的各个元件,包括标准电阻箱、检流计、保护电阻、电源、开关等,装在一个箱子里,便于携带、使用方便.箱式电桥型号各异,本实验使用的QJ一23型直流单臂电桥,又叫惠斯通电桥,适用于测量10Ω以上的中值电
阻。

具体的实验步骤如下:
1.首先进行零点调节,当无电流通过检流计时,其指针应指向零点。

2.将待测电阻Rx接在接线柱Rx1、Rx2之间,根据待测电阻阻值的大小,适当选择比率臂K值(可参看倍率选择表)。

K值的大小要使比较臂(电阻箱)上的四个刻度转盘,都要参与调节,即保证电阻的测量结果达到四位有效数。

一般应置于一个估计值,按下电源按钮B,同时按下按钮G将检流计接通,观察检流计指针偏转情况,若指针是偏向“+”的一边,说明待测电阻Rx大于估计值,这时应当增大比较臂上电阻的示值;反之若检流计指针是偏向“一”一边,说明待测电阻Rx比估计值小,应减小比较臂上电阻示值.逐个调节比较臂电阻箱上的四个旋钮(四
首都师范大学
物理实验报告
个旋钮的调节顺序应大到小),直到检流计接近零。

比较臂上四个盘读数之和乘上倍率K值即为待测电阻的阻值,即待测电阻标称值 50 800 20XX 比率测量盘示数待测电阻实际值,并填写以下表格:
注意:电源按钮开关,实验中不要将此开关G按下锁住,以避免电流热效应引起的阻值改变,并防止电池很快耗尽。

电流计按钮开关一般只能跃按,以避免非瞬时过载而引起的
损坏。

【原始数据】
首都师范大学
物理实验报告
【数据处理】
自组电桥:比率待测电阻 R1 R2 R0 R0 Rx 标称值 kR1/R2 50 800 20XX 1 1 100 1000 3000 1000 1000 3000 2208 2206 2207 箱式电桥:待测电阻标称值50 比率测量盘示数 5044 待测电阻实际值
首都师范大学
物理实验报告
800 20XX 1 8258 2202 2202 【实验数据分析】
一、自组惠斯通电桥测电阻
标称值为50Ω电阻:RxR0标称值为800Ω电阻:Rx标称值为20XXΩ电阻:RxR1R0k R2R0R0 R0R02207
二、箱式惠斯通电桥测电阻
标称值为50Ω电阻: Rx
标称值为800Ω电阻: Rx 标称值为20XXΩ电阻:Rx2202
【思考题】
1.电桥测电阻时,线路接通后,检流计指针总是偏向一边,无论怎样调节,电桥达不到平衡,试分析是什么原因
答:检流计指针总是偏向一边有可能是电路短路,利用电流表检测流过各个电
阻的电流可以排查出问题所在。

2.在使用QJ一23型直流单臂电桥测量电阻时,为什么选取的比率臂一般应使单电桥的四个测量盘尽可能用上答:因为四个测量盘都用上表示测得的数据有四位有效数字,这样使结果更加
精确。

3.在调节R0的过程中,若检流计相邻两次偏转方向相同或相反,各说明什么问题下一步应当怎样调节R0,才能尽快找到平衡
答:若后一次是增加R0的值,而且与前一次检流计偏向方向相同,那么就意
味着R0小,应继续增加R0的值;若后一次是增加R0的值,而且与前一次检流计偏向方向相反,那么说明R0的值应该在两次调节的范围之间,要尽快找到平衡就必须调节更小倍率的旋钮,观察偏转的情况。

4.为了提高电桥测量的灵敏度,应采取哪些措施为什么
首都师范大学
物理实验报告
答:(1)提高电源电压。

因为SuU0,即电桥灵敏度与电压成正比。

RR (2)选用高灵敏度的检流计。

因为电桥灵
敏度S与检流计的灵敏度成正
比,检流计灵敏度越高电桥的灵敏度也越高。

(3)减小桥路各臂阻值。

因为电桥灵敏度随着四个桥臂上的电阻值
的增大而减小,随着的增加而减小,臂上的电阻
阻值选得过大,将大大降低其灵敏度,臂上的电阻阻值相差太大,也会降低其灵敏度。

但是要注意,不能使各臂电阻的负载超过其额定功率,不然将会损坏各臂电阻。
