物理实验用惠斯通电桥测电阻实验报告

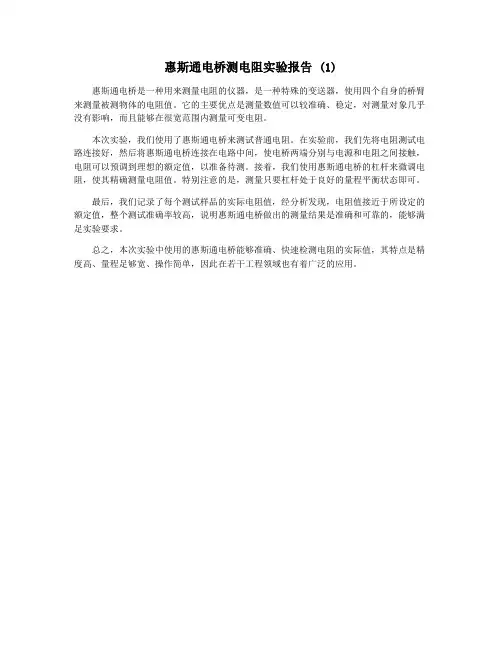

惠斯通电桥测电阻实验报告 (1)
惠斯通电桥测电阻实验报告 (1)
惠斯通电桥是一种用来测量电阻的仪器，是一种特殊的变送器，使用四个自身的桥臂来测量被测物体的电阻值。
它的主要优点是测量数值可以较准确、稳定，对测量对象几乎没有影响，而且能够在很宽范围内测量可变电阻。
本次实验，我们使用了惠斯通电桥来测试普通电阻。
在实验前，我们先将电阻测试电路连接好，然后将惠斯通电桥连接在电路中间，使电桥两端分别与电源和电阻之间接触，电阻可以预调到理想的额定值，以准备待测。
接着，我们使用惠斯通电桥的杠杆来微调电阻，使其精确测量电阻值。
特别注意的是，测量只要杠杆处于良好的量程平衡状态即可。
最后，我们记录了每个测试样品的实际电阻值，经分析发现，电阻值接近于所设定的额定值，整个测试准确率较高，说明惠斯通电桥做出的测量结果是准确和可靠的，能够满足实验要求。
总之，本次实验中使用的惠斯通电桥能够准确、快速检测电阻的实际值，其特点是精度高、量程足够宽、操作简单，因此在若干工程领域也有着广泛的应用。
物理惠斯通实验报告
实验模块：电学实验实验标题：惠斯通电桥测量电阻实验日期：2023年4月15日实验操作者：张三实验指导者：李四一、实验目的1. 理解惠斯通电桥的工作原理。
2. 学习使用惠斯通电桥测量未知电阻的阻值。
3. 掌握电桥平衡条件及调整方法。
4. 提高实验操作技能和数据处理能力。
二、实验原理惠斯通电桥是一种测量电阻的电路，其工作原理是基于电桥平衡条件。
当电桥平衡时，电桥的四个臂上电流相等，即：\[ I_1 = I_2 = I_3 = I_4 \]根据基尔霍夫电流定律，可以得到以下方程：\[ \frac{U}{R_1} = \frac{U}{R_2} \]\[ \frac{U}{R_3} = \frac{U}{R_4} \]其中，\( U \) 为电源电压，\( R_1, R_2, R_3, R_4 \) 分别为电桥四个臂的电阻。
通过测量电桥平衡时的电压，可以计算出未知电阻的阻值。
三、实验步骤1. 搭建惠斯通电桥电路，将已知电阻、未知电阻、电源和电流表按照电路图连接。
2. 调整电桥平衡，观察电流表示数，使电流表示数为零。
3. 记录已知电阻和未知电阻的阻值。
4. 改变电源电压，重复步骤2和3，记录多组数据。
5. 根据实验数据，绘制电阻与电压的关系图，分析电桥平衡条件。
四、实验环境实验地点：实验室电学实验室实验器材：1. 惠斯通电桥电路一套2. 电源：电压可调3. 电流表：量程0～0.6A4. 电阻：已知电阻、未知电阻5. 电压表：量程0～15V6. 导线若干五、实验过程1. 搭建惠斯通电桥电路，将已知电阻、未知电阻、电源和电流表按照电路图连接。
2. 调整电桥平衡，观察电流表示数，使电流表示数为零。
3. 记录已知电阻和未知电阻的阻值。
4. 改变电源电压，重复步骤2和3，记录多组数据。
5. 根据实验数据，绘制电阻与电压的关系图，分析电桥平衡条件。
六、实验结论1. 通过实验，验证了惠斯通电桥测量电阻的原理。
2. 在实验过程中，发现当电源电压增大时，电流表示数逐渐减小，直至为零，说明电桥平衡。
用惠斯通电桥测电阻--试验报告
物理实验报告物理实验室制请认真填写验原理(注意：原理图、测试公式)D8-1 (a)如图，联成一个四边形，每一边称为电桥的一个臂；对角和加上电源，而在对角、间连接检流计，用以比较这两点间电位，所谓“桥”就是指的这条对角线，当桥路两端、等电位时，中无电流通过，称之为“电桥平衡”。
计算过程：IG=O 贝U UAC=UAD UCB=UDB由欧姆定律得bRxJRl I O R O=I2R2检流计中无电流流过，故「J |x = |0整理得：R X _R O R2 (8-1)或R x =¥只。
R2(8-2)通常称RJR2为比例臂，而R O称为比较臂，所以电桥由桥臂、检流计和电源三部分组成原理二：用交换法计算该更准确值。
误差来源有两个：一是、、本身的误差；一是电桥的灵敏度。
(1)用交换法(互易法)消除、本身的误差对测量结果的影响。
我们自搭一个电桥，设电桥的灵敏度足够高，主要考虑、、引起的误差。
此时可用交换法减小和修正这一系统误差。
方法是：先用图8-1 (a)搭好电桥，调节使G中无电流，记下值可由式(8-2)求。
然后将和交换(互易)如图8-1 (b)所示，再调节使G中无电流，记下值，可得电阻R o),而△ n是由于电桥偏离平衡而引起的检流计指针偏转格数。
如果一个很小的厶R 能引起较大的△ n偏转，则电桥的灵敏度就高，带来的误差也就越小。
选用灵敏度高、内阻低的检流计，适当提高电源电压，适当减小桥臂电阻，尽量把桥臂配置成均匀状态，有利于提高电桥灵敏度。
实验内容及步骤1ItIt:连接电路测电阻。
1、用滑线惠斯通电桥测定未知电阻(1)电路连接好之后，调整电表灵敏，断开电源。
(2)选择被测电阻及测量参数：选择好待测的电阻，选择作为计算Rx值的比例值(20 Q 、200Q 、2000Q)，估算出Ro 的近似值。
(如Rx 为200Q,尹2，R0=評°约为300Q)。
注：电压为20伏不变。
(3) (4)当Rx 值选择后，是滑动D,使D 左右长度比值为：R1 =2，R 2 3 打开电源，根据R x 的标称值,调节R o ，直至电桥平衡，由R x 二R1 R J 1 R R 2 l 2算 R x1 o (5) 的示值为R x保持5 1不变，交换R e 和R x 的位置，调整使电桥重新达到平衡，比较电阻 = Z R " °R x =.R O R0。
用惠斯通电桥测电阻实验报告
用惠斯通电桥测电阻实验报告
实验名称：用惠斯通电桥测电阻实验报告
实验目的：通过使用惠斯通电桥测量未知电阻的阻值。
实验器材：
1. 惠斯通电桥装置
2. 未知电阻
3. 外部电源
实验原理：
惠斯通电桥是一种用来测量电阻值的精确仪器。
它由四个电阻构成的电路组成，包括一个未知电阻和三个已知电阻。
当桥平衡时，电桥上的电流为零，此时未知电阻和已知电阻之间存在一个平衡条件。
通过改变已知电阻的值，通过观察平衡条件的变化，可以计算出未知电阻的阻值。
实验步骤：
1. 将惠斯通电桥装置连接到外部电源上。
2. 将未知电阻接入电桥的两个对角线上。
3. 调节已知电阻的值，以使电桥平衡。
4. 观察平衡时已知电阻的数值，并记录下来。
5. 根据平衡条件的变化，计算出未知电阻的阻值。
实验结果及数据处理：
根据实验步骤中记录下来的已知电阻的值，结合平衡条件的变化，通过计算可以得出未知电阻的阻值。
实验讨论及结论：
通过使用惠斯通电桥测电阻实验，我们成功地测量了未知电阻的阻值。
该实验方法具有较高的精确度和重复性。
通过此实验，我们认识到惠斯通电桥可以用于准确测量电阻值，并且可以通过改变已知电阻的值来调节条件，从而测量不同范围的电阻值。
【大学物理实验(含 数据+思考题)】用惠斯登电桥测电阻实验报告
实验3.7 用惠斯登电桥测电阻一、实验目的（1）了解惠斯登电桥的原理和特点。
（2）学会使用惠斯登电桥测电阻。
二、实验仪器FQJ 型非平衡电桥、平衡指示仪（检流器）、电阻箱、待测电阻、直流稳压电源。
三、实验原理由已知桥臂电阻R 1、R 2、R 0和待测桥臂电阻R x ,组成如图3.7-1所示的桥式电路就是惠斯登电桥。
A 、B 接入直流电源，即为直流电桥；C 、D 接入检流计进行测量，称为平衡电桥。
本实验利用平衡直流电桥精确测量电阻。
实验时，调节电阻R 0使检流计I G =0,即电桥达平衡状态时，C 、D 两点电位相等，则可得：V AC =V AD ，I R 1=I R 2,I R 0=I R x ，推导得桥臂电阻参数满足R x =R 0⋅(R 1/R 2)。
其中R 1,R 2为已知值。
因此实验时只需调节电阻R 0使检流计I G =0,并读出R 0值即可求得待测电阻R x 。
四、内容步骤（1）熟悉电桥结构，连接电路元件。
（2）量程倍率设置：电桥的量程倍率k 可以根据所测电阻的大小自行设置。
（3）根据量程倍率来调节电源电压，并接通电源。
（4）接上被测电阻，R0测量盘打到等于被测电阻标称值除以倍率的商的数字，⁄)=R0⋅k。
选下G、B按钮，调节R3使电桥平衡，则R x=R0·(R1R2（5）调节R0使检流计G示值分别为±0.1μA，记下左偏和右偏电流表示值为±0.1μA时对应的电阻R3值。
将测量数据记录于表格中。
五、数据记录及处理六、思考和讨论（1）使电桥测量误差增大的主要因素是什么？如何提高电桥的灵敏度？答：使电桥误差增大的原因是当通过检流计电流较小时，无法观察到变化从而造成误差，可以通过提高电源电压来提高灵敏度。
（2）为什么用电桥法测电阻较用伏安法测电阻准确？答：伏安法测得的电阻受电压表或电流表电阻影响，而电桥法则不会。
实验三 用惠斯通电桥测电阻
实验三用惠斯通电桥测电阻【实验目的】1.掌握惠斯通电桥测电阻的原理和方法；2.理解电桥灵敏度的概念；3.研究惠斯通电桥测量灵敏度。
【实验原理】1．惠斯通电桥测电阻原理惠斯通电桥的原理图如图3-1所示，它由比例臂电阻R1、R2和调节臂电阻R以及待测电阻R X用导线连成的封闭四边形ABCDA组成，在对角线AC两端接电源，在对角线BD两端接灵敏度较高的检流计。
通常将BD端称为桥路，四个电阻R1、R2、R和R X称为桥臂。
若适当调节R1、R2或R阻值，使桥路两端的电位相等，即检流计示值为零，这时称为电桥平衡。
图3-1 惠斯通电桥的原理图电桥平衡时（V=0），得到：U AB=U AD，U BC=U DC即I1R1=I2R2，I X R X=I R R（1）同时有I1=I X，I2=I R（2）由式（1）、（2）得到R X=R(R1R2⁄)（3）当知道R 1R 2⁄的比值及电阻R 的数值后，由式（3）可算出R X 。
R1R 2⁄称为比率系数或倍率，R 称为比较臂。
式（3）称为电桥平衡条件。
惠斯通电桥适用于测量中值电阻（1Ω~1MΩ）。
2．惠斯通电桥灵敏度当BD 端接毫伏表，毫伏表显示为零时认为电桥平衡，但现实的问题是毫伏表的灵敏度是有限的，毫伏表所示电压为零不等于实际电压一定为零。
同样的道理，R X =R (R 1R 2⁄)为电桥平衡条件，由于毫伏表的灵敏度所限，R X （或R 1、R 2、R ）有一定的偏差时毫伏表仍可能指示电桥平衡。
当电桥平衡时，保持3个桥臂电阻不变，1个电阻改变（假设R X 、R 1、R 2不变，R 改变ΔR ），则电桥输出电压偏离平衡为ΔU 0，电桥输出电压对桥臂电阻的相对变化反应灵敏度（简称电桥相对灵敏度）S 为：S =ΔU 0ΔR R ×100%与电桥灵敏度相关的物理量有：电源电压U AC 、桥臂电阻R 1+R 2+R +R X 、桥臂电阻分配比例R R 2⁄、检测仪表的灵敏度和内阻R V 。
惠斯通电桥测电阻实验报告
惠斯通电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过惠斯通电桥测量电阻，了解电桥的基本原理和应用，掌握测量电阻的方法和技巧。
通过实验加深对电路理论知识的理解，提高动手实践能力。
1.2 实验原理惠斯通电桥是一种基于基尔霍夫电压定律的精密测量电阻的电路。
它由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3相等，R2和R4相等。
当电源接通时，电路中会产生一个电势差，使得桥臂上的电压相等。
根据基尔霍夫电压定律，我们可以得到以下方程：(V1 V2) / R1 = (V3 V4) / (R2 R3)解这个方程，我们可以得到未知电阻Rx的值。
需要注意的是，由于电源内阻、导线电阻等因素的影响，实际测量时需要进行一定的校正。
二、实验器材与方法2.1 实验器材本次实验所需的器材有：惠斯通电桥电路、电源、万用表、导线等。
其中，惠斯通电桥电路由四个电阻组成，电源为直流电源，万用表用于测量电压和电阻，导线用于连接电路。
2.2 实验方法1) 将惠斯通电桥电路按照图示连接好，注意连接处要接触良好，防止短路现象的发生。
2) 打开电源开关，调节电源电压，使其处于合适的范围。
通常情况下，电源电压应保持在5V左右。
3) 用万用表分别测量桥臂上的电压，记录下测量结果。
由于电源内阻和导线电阻的影响，我们需要进行一定的校正。
具体方法如下：a) 将万用表的量程调整为电压档位，选择合适的量程。
例如，如果测量范围为0-10kΩ，则将量程设置为0-10kΩ。
b) 用万用表测量R1和R2之间的电压V1和V2,记录下测量结果。
同样地，测量R3和R4之间的电压V3和V4,记录下测量结果。
c) 根据上述测量结果，计算出桥臂上的总电压V:V = V1 + V3 = V2 + V4。
d) 接下来，用万用表测量未知电阻Rx与其他已知电阻之间的电压差分压，例如：URx = (Vx V1) / (Rx R1),UR4 = (V4 V3) / (R4 R3)。
用惠斯登电桥测电阻物理实验报告
用惠斯登电桥测电阻物理实验报告1. 引言大家好，今天咱们来聊聊惠斯登电桥这个神奇的玩意儿！说到测电阻，很多同学可能一脸懵，不知道从哪儿下手。
不过别担心，咱们一步一步来，保证让你轻松搞懂。
这可是个很实用的实验，能帮助我们了解电阻的本质，像个侦探一样，深入挖掘电阻的秘密。
准备好了吗？让我们开始这场科学之旅吧！2. 实验原理2.1 惠斯登电桥的构造惠斯登电桥，听起来是不是很高大上？其实，它就是一个四个电阻、一个电源和一个检流计组合的“桥”。
简单说，就是用两个已知电阻和一个未知电阻搭成的小“桥”，通过调整已知电阻的值来找出未知电阻。
这就像是在玩拼图，咱们得把电阻的数值拼凑起来，才能看出全貌。
2.2 工作原理它的工作原理其实也不复杂。
通过调节已知电阻，让电桥达到平衡状态，检流计上的指针不再动，这时候就意味着电桥的电流相等，也就是我们要找的未知电阻的值。
这种“平衡”的状态就像我们在生活中找到了和谐，简直是个“和谐大使”啊！3. 实验步骤3.1 准备工作好了，接下来就要进入实际操作了！首先，咱们得准备好惠斯登电桥的设备，确保所有的连接都没有问题。
然后，找到一个合适的电源，最好是稳定的，别让它给你搞小动作。
电阻的选择上，咱们需要选一些合适的已知值，通常是小于或等于未知电阻的数值，确保实验能顺利进行。
3.2 进行实验实验开始时，首先把电源接好，然后用调节电位器来调整已知电阻。
每次调整后，都要注意检流计的指针变化，这可是决定胜负的关键。
找到平衡点时，指针静止，恭喜你，这就是电桥平衡的瞬间！记录下此时的电阻值，算算电桥的电阻公式，便能轻松找到未知电阻的值。
整个过程就像在做一道美味的菜肴，慢慢调味，直到达到完美的口感。
4. 实验结果与讨论4.1 结果分析完成实验后，拿到的数据要仔细分析哦！通常我们会发现，经过几次实验，得到的电阻值都是接近的，这就说明我们的实验是靠谱的。
这时候别忘了对比一下理论值和实验值，看看有没有偏差，哪怕差一点点也得认真对待。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理实验用惠斯通电桥测电阻实验报告
Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
班级___信工C班___ 组别______D______
姓名____李铃______ 学号__
日期指导教师___刘丽峰___
【实验题目】_________用惠斯通电桥测电阻___
【实验目的】
1、掌握惠斯通(Wheastone)电桥测电阻的原理；
2、学会正确使用惠斯通电桥测量电阻的方法；
3、了解提高电桥灵敏度的几种方法；
4、学会测量单电桥的灵敏度。
【实验仪器】
QJ- 23型箱式电桥，滑线电阻，转柄电阻箱(0～Ω)，检流计，直流电源，待测电阻，开关，导线若干。
【实验原理】
1．惠斯通电桥测量电阻的原理
图是惠斯通电桥的原理图。
图中R1、R2和R0是已知阻值的电阻，它们和被测电阻Rx连成一个四边形，每一条边称作电桥的一个臂。
四边形的对角A和B之间接电源E；对角C和D之间接有检流计G，它像桥一样。
电源接通，电桥线路中各支路均有电流通过。
当C、D两点之间的电位不相等时，桥路中的电流IG≠0，检流计的指针发生偏转；当C、D两点之间的电位相等时，“桥”路中的电流IG=0，检流计指针指零，这时我们称电桥处于平衡状态。
当电桥平衡时，，
两式相除可得到Rx的测量公式 (5-1)
电阻R1R2为电桥的比率臂，R0为比较臂，Rx为待测臂。
只要检流计足够灵敏，等式(1)就能相当好地成立，被测电阻值Rx可以仅从三个已知电阻的值来求得，而与电源电压无关。
由于R1、R2和R0可以使用标准电阻，而标准电阻可以制作得十分精密，这一过程相当于把Rx和标准电阻相比较，因而测量的准确度可以达到很高。
2．电桥的灵敏度
电桥平衡后，将R0改变△R0，检流计指针偏转△n格。
如果一个很小的△R0能引起较大的△n偏转，电桥的灵敏度就高，电桥的平衡就能够判断得更精细。
电表（检流计）的灵敏度是以单位电流变化量所引起电表指针偏转
的格数来定义的，即（5-2）
同样在完全处于平衡的电桥里，若测量臂电阻Rx改变一个微小量△Rx，将引起检流
计指针所偏转的格数△n，定义为电桥灵敏度，即（5-3）
但是电桥灵敏度不能直接用来判断电桥在测量电阻时所产生的误差，故用其相对灵敏
度来衡量电桥测量的精确程度，即有（5-4）
定义为电桥的相对灵敏度。
它反映了电桥对电阻相对变化量的分辨能力，实验中可以据此测出所用电桥的灵敏度。
可以证明改变任何一个桥臂，电桥的相对灵敏度都是相同的。
(5-5)
当电桥处于平衡点附近，且为微小量时，可以得到
(5-6)
由(5-6)式分析可知：
(1)电桥灵敏度S与检流计的灵敏度成正比，检流计灵敏度越高电桥的灵敏度也越高。
(2)电桥的灵敏度与电源电压E成正比，为了提高电桥灵敏度可适当提高电源电压E。
(3)电桥灵敏度随着四个桥臂上的电阻值的增大而减小，随着()的增加而减小，臂上的电阻阻值选得过大，将大大降低其灵敏度，臂上的电阻阻值相差太大，也会降低其灵敏度。
以上结论为改善电桥相对灵敏度指出了方向，需要指出，在运用提高电源电压和减小桥路各臂阻值以便提高电桥相对灵敏度，千万不要使各臂电阻的负载超过其额定功率，不然将会损坏各臂电阻。
同时一般成品电桥为了提高其测量灵敏度，通常都安装有外接检流计与外接电源接线柱。
但是外接电源电压的选定不能简单为提高其测量灵敏度而无限制地提高，还必须考虑桥臂电阻的额定功率，不然就会出现烧坏桥臂电阻的危险。
【实验内容】
一、用自组惠斯通电桥测电阻
测量的电路图如图所示，图中R1、R2和R0均为旋臂电阻箱，Rx为待测电阻，滑线变阻器的作用是来调节加在电桥两端的电压大小。
具体的实验步骤如下：
1.首先用万用表粗测出待测电阻的大小，然后选择合适的比例
2.调节电源的输出旋钮，使其输出相对较低的电压，调节R0使检流计指针不偏
转，再调高电源的输出电压，继续调节R0使检流计指针不偏转，记下此时R0
的数值，利用公式（5-1）计算出待测电阻值。
3.对于同一个被测电阻，使用三个不同的比例臂，重复步骤(2)进行测量，取三次测
量的平均值即为最终的值。
填写以下表格：
待测电阻
比率1R() 2R() 0R() 0R （交换1R,2R）() R x()
标称值()
50 100 1000
800 1 1000 1000
2000 1 3000 3000
本实验使用AC5／2型级直流指针式检流计，它的灵敏度较高，使用时必须注意：（1）将指针锁钮转向白点处，此时指针可以转动，进行零点校准。
（2）测试时将“电计”开关按下，检流计与线路接通，否则指针不偏转。
断电后，若指针来回摆动，则可按一下“短路”开关，使之尽快静止，以便再次测试。
（3）在初调电桥平衡时，如果发现按下“电计”开关时，指针以较快的速度偏向一侧，此时应立刻松开“电计"开关，防止非瞬时过载引起的损坏。
注意不要将“电计”按钮
锁住。
（4）检验电桥是否达到平衡，是以按下“电计”按钮，指针不发生任何可察觉的摆动为准，不要以指针是否指零为依据。
（5）测量完毕应将指针锁钮拨向红点，使检流计指针出于止动状态。
二、用箱式惠斯通电桥测电阻
箱式桥是把电桥的各个元件，包括标准电阻箱、检流计、保护电阻、电源、开关等，装在一个箱子里，便于携带、使用方便．箱式电桥型号各异，本实验使用的QJ一23型直流单臂电桥，又叫惠斯通电桥，适用于测量10Ω以上的中值电阻。
具体的实验步骤如下：
1.首先进行零点调节，当无电流通过检流计时，其指针应指向零点。
2.将待测电阻Rx接在接线柱Rx1、Rx2之间，根据待测电阻阻值的大小，适当选
择比率臂K值(可参看倍率选择表)。
K值的大小要使比较臂(电阻箱)上的四个刻度转盘，都要参与调节，即保证电阻的测量结果达到四位有效数。
一般应置于一个估计值，按下电源按钮B ，同时按下按钮G 将检流计接通，观察检流计指针偏转情况，若指针是偏向“+”的一边，说明待测电阻Rx 大于估计值，这时应当增大比较臂上电阻的示值；反之若检流计指针是偏向“一”一边，说明待测电阻Rx 比估计值小，应减小比较臂上电阻示值．逐个调节比较臂电阻箱上的四个旋钮(四个旋钮的调节顺序应由大到小)，直到检流计接近零。
比较臂上四个盘读数之和乘上倍率K 值即为待测电阻的阻值，即，并填写以下表格：
待测电阻标称值()
比率
测量盘示数()
待测电阻实际值()
50 800 2000
注意：电源按钮开关，实验中不要将此开关G 按下锁住，以避免电流热效应引起的阻值改变，并防止电池很快耗尽。
电流计按钮开关一般只能跃按，以避免非瞬时过载而引起的损坏。
【原始数据】
【数据处理】 自组电桥： 待测电阻
标称值() 比率
1R () 2R () 0R () 0R '（交换1R ,2R ）() R x ()
50 100 1000 800 1 1000 1000 2000 1 3000 3000 2208
2206
2207 箱式电桥：
待测电阻标称值()
比率 测量盘示数()
待测电阻实际值()
50 5044 800 8258 2000
1
2202
2202
【实验数据分析】
一、自组惠斯通电桥测电阻
标称值为50Ω电阻：Ω===60.5002
1
k R R R R R x 标称值为800Ω电阻：Ω='
=5.82900R R R x 标称值为2000Ω电阻：Ω='
=220700R R R x
二、箱式惠斯通电桥测电阻
标称值为50Ω电阻： Ω=44.50x R
标称值为800Ω电阻： Ω=8.825x R 标称值为2000Ω电阻： Ω=2202x R
【思考题】
1.电桥测电阻时，线路接通后，检流计指针总是偏向一边，无论怎样调节，电桥达不到平衡，试分析是什么原因
答：检流计指针总是偏向一边有可能是电路短路，利用电流表检测流过各个电阻的电
流可以排查出问题所在。
2.在使用QJ 一23型直流单臂电桥测量电阻时，为什么选取的比率臂一般应使单电桥的四个测量盘尽可能用上
答：因为四个测量盘都用上表示测得的数据有四位有效数字，这样使结果更加精确。
3.在调节R0的过程中，若检流计相邻两次偏转方向相同或相反，各说明什么问题下一步应当怎样调节R0，才能尽快找到平衡
答：若后一次是增加R0的值，而且与前一次检流计偏向方向相同，那么就意味着R0
小，应继续增加R0的值；若后一次是增加R0的值，而且与前一次检流计偏向方向相反，那么说明R0的值应该在两次调节的范围之间，要尽快找到平衡就必须调节更小倍率的旋钮，观察偏转的情况。
4.为了提高电桥测量的灵敏度，应采取哪些措施为什么
答：(1)提高电源电压。
因为R R U S u ∆∆=0
，即电桥灵敏度与电压成正比。
(2)选用高灵敏度的检流计。
因为电桥灵敏度S 与检流计的灵敏度
成正比，检流
计灵敏度越高电桥的灵敏度也越高。
(3)减小桥路各臂阻值。
因为电桥灵敏度随着四个桥臂上的电阻值
的增大
而减小，随着(
)的增加而减小，臂上的电阻阻值选得过大，将大大降
低其灵敏度，臂上的电阻阻值相差太大，也会降低其灵敏度。
但是要注意，不能使各臂电阻的负载超过其额定功率，不然将会损坏各臂电阻。
