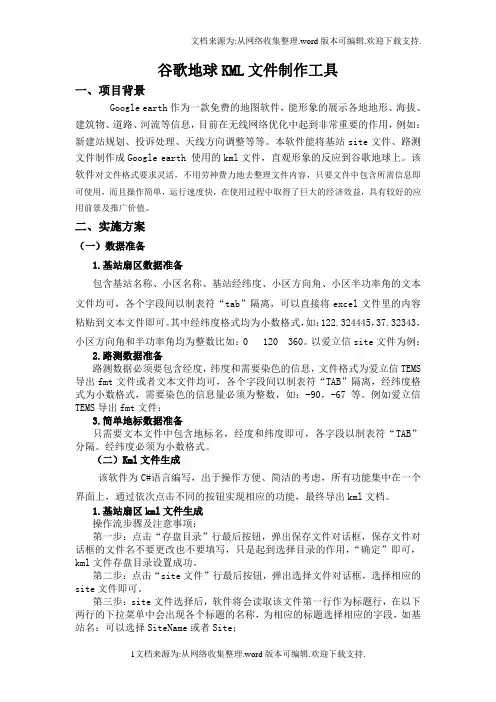

谷歌地球KML文件制作工具

谷歌地球KML文件制作工具

一、项目背景

Google earth作为一款免费的地图软件，能形象的展示各地地形、海拔、建筑物、道路、河流等信息，目前在无线网络优化中起到非常重要的作用，例如：新建站规划、投诉处理、天线方向调整等等。本软件能将基站site文件、路测文件制作成Google earth 使用的kml文件，直观形象的反应到谷歌地球上。该软件对文件格式要求灵活，不用劳神费力地去整理文件内容，只要文件中包含所需信息即可使用，而且操作简单，运行速度快，在使用过程中取得了巨大的经济效益，具有较好的应用前景及推广价值。

二、实施方案

（一）数据准备

1.基站扇区数据准备

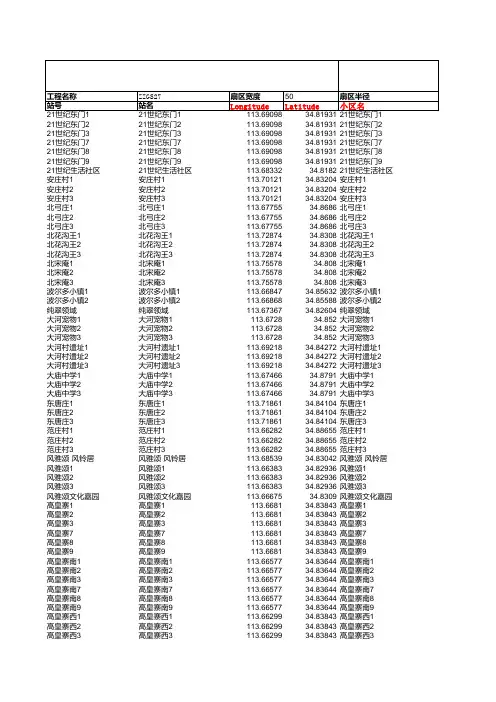

包含基站名称、小区名称、基站经纬度、小区方向角、小区半功率角的文本文件均可，各个字段间以制表符“tab”隔离，可以直接将excel文件里的内容粘贴到文本文件即可。其中经纬度格式均为小数格式，如：122.324445，37.32343，小区方向角和半功率角均为整数比如：0 120 360。以爱立信site文件为例：

2.路测数据准备

路测数据必须要包含经度，纬度和需要染色的信息，文件格式为爱立信TEMS 导出fmt文件或者文本文件均可，各个字段间以制表符“TAB”隔离，经纬度格式为小数格式，需要染色的信息量必须为整数，如：-90，-67等。例如爱立信

TEMS导出fmt文件：

3.简单地标数据准备

只需要文本文件中包含地标名，经度和纬度即可，各字段以制表符“TAB”分隔。经纬度必须为小数格式。

（二）Kml文件生成

该软件为C#语言编写，出于操作方便、简洁的考虑，所有功能集中在一个

界面上，通过依次点击不同的按钮实现相应的功能，最终导出kml文档。

1.基站扇区kml文件生成

操作流步骤及注意事项：

第一步：点击“存盘目录”行最后按钮，弹出保存文件对话框，保存文件对话框的文件名不要更改也不要填写，只是起到选择目录的作用，“确定”即可，kml文件存盘目录设置成功。

第二步：点击“site文件”行最后按钮，弹出选择文件对话框，选择相应的site文件即可。

第三步：site文件选择后，软件将会读取该文件第一行作为标题行，在以下

两行的下拉菜单中会出现各个标题的名称，为相应的标题选择相应的字段，如基站名：可以选择SiteName或者Site；

第四步：选择线条颜色和字体颜色，可以根据自己的喜好设置；

第五步：设置线条粗细和字体大小，这两个量均为缩放比例，步长0.1，其中字体大小不能低于默认值0.6，否则将不显示文字；

第六步：基站半径设置，这个半径不是基站的实际覆盖距离，而是基站扇形图的扇形半径，不要设置过大，过大会导致各个扇区重叠，影响美观。

第七步：设置文档名称，该文档名称即为文件的存盘名称，另外在google earth导航的树形结构中显示；

第八步：生成kml文件，该文件为kml格式，如果生成文件过大，可以用google earth打开后另存为kmz压缩格式，生成效果图如下：

2.路测数据kml文件生成

操作流步骤及注意事项：

第一步：点击“存盘目录”行最后按钮，弹出保存文件对话框，保存文件对话框的文件名不要更改也不要填写，只是起到选择目录的作用，“确定”即可，kml文件存盘目录设置成功。

第二步：点击“路测文件”行最后按钮，弹出选择文件对话框，选择相应的路测文件即可，路测文件必须是处理过的fmt文件或者文本文件。

第三步：路测文件选择后，软件将会读取该文件第一行作为标题行，在以下两行的下拉菜单中会出现各个标题的名称，为相应的标题选择相应的字段。“选择数据”字段的值必须为整数。

第四步：设置区间是对“选择数据”列数值的分段颜色设置，如上图所示第一染色段的取值为>=-70,第二染色段的取值为<-70 and >=-80, 第三染色段的取值为<-80 and >=-90, 第四染色段的取值为<-90 and >=-100, 第五染色段的取值为<-100；

第五步：选择是否显示图标名称，图标名称即为“选择数据”列的数值，由于数据量比较大，如果带有图标名称的话显示会比较乱，所以可以选择不带图标名称；

第六步：图标比例为显示图标的大小，本软件图标为实心圆点，用户可以根据自己喜好设置圆点的大小；

第七步：设置文档名称，该文档名称即为文件的存盘名称，另外在google earth导航的树形结构中显示；

第八步：生成kml文件，该文件为kml格式，如果生成文件过大，可以用google earth打开后另存为kmz压缩格式，生成效果图如下：

3.简单地标kml文件生成

操作流步骤及注意事项：

第一步：点击“存盘目录”行最后按钮，弹出保存文件对话框，保存文件对话框的文件名不要更改也不要填写，只是起到选择目录的作用，“确定”即可，kml文件存盘目录设置成功。

第二步：点击“数据文件”行最后按钮，弹出选择文件对话框，选择相应的路测文件即可，数据文件必须是文本文件。

第三步：数据文件选择后，软件将会读取该文件第一行作为标题行，在以下两行的下拉菜单中会出现各个标题的名称，为相应的标题选择相应的字段。

第四步：设置文档名称，该文档名称即为文件的存盘名称，另外在google earth导航的树形结构中显示；

第五步：生成kml文件，该文件为kml格式，如果生成文件过大，可以用google earth打开后另存为kmz压缩格式。

三、应用和效果

本软件为绿色软件，直接使用即可。基站扇区生成子功能，只需提供站名、经度、纬度、小区方位角、半功率角即可轻松生成应用于Google earth的基站扇区图，形象且美观。在日常的天馈线调整、投诉处理、基站选址工作中得到广泛的应用。

路测文件导入功能，根据提供的经纬度、和场强等信息制作出用于Google earth的路测信息文件，展示在google earth地球上，方便路测分析人员对路测结果的分析，快速的提出质差路段的解决方案。

简单地标功能可以根据提供的经纬度快速批量的生成地标图层。

该软件能形象的为优化人员提供支持。它的推广在一定程度上节约了人力成本，同时为无线网络质量的提高提供了一种实用工具。
