交通灯控制器原理
交通灯控制器原理
实例的内容及目标
1．实例的主要训练内容本实例通过Verilog HDL 语言设计一个简易的交通等控制器，实现一个具有两个方向、共8 个灯并具有时间倒计时功能的交通灯功能。
2．实例目标通过本实例，读者应达到下面的目标。
掌握Verilog 设计一个交通等控制器的方法。
初步掌握Verilog 语言的设计方法。
原理简介
交通灯是城市交通中不可缺少的重要工具，是城市交通秩序的重要保障。
本实例就是实现一个常见的十字路通灯功能。
读者通过学习这个交通灯控制器，可以实现一个更加完整的交通灯。
例如实现实时配置各种灯的时间，手动控制各个灯的状态等。
一个十字路口的交通一般分为两个方向，每个方向具有红灯、绿灯和黄灯3 种，另外每个方向还具有左转灯，因此每个方向具有4 个灯。
这个交通灯还为每一个灯的状态设计了倒计时数码管显示功能。
可以为每一个灯的状态设置一个初始值，灯状态改变后，开始按照这个初始值倒计时。
倒计时归零后，灯的状态将会改变至下一个状态。
值得注意的是，交通灯两个方向的灯的状态是相关的。
也就是说，每个方向的灯的状态影响着另外一个方向的灯的状态，这样才能够协调两个方向的车流。
如果每个方向的灯是独立变化的，那么交通灯就没有了意义。
如表1 所示是两个方向（假设为A，B 方向）灯的状态的对应情况。
表1 交通灯两个方向灯状态对应表
方向A
方向B。
红绿灯的工作原理应用

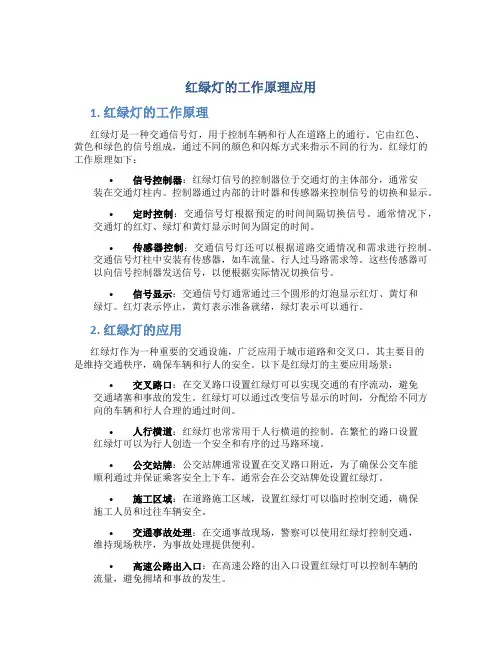

红绿灯的工作原理应用1. 红绿灯的工作原理红绿灯是一种交通信号灯，用于控制车辆和行人在道路上的通行。
它由红色、黄色和绿色的信号组成，通过不同的颜色和闪烁方式来指示不同的行为。
红绿灯的工作原理如下：•信号控制器：红绿灯信号的控制器位于交通灯的主体部分，通常安装在交通灯柱内。
控制器通过内部的计时器和传感器来控制信号的切换和显示。
•定时控制：交通信号灯根据预定的时间间隔切换信号。
通常情况下，交通灯的红灯、绿灯和黄灯显示时间为固定的时间。
•传感器控制：交通信号灯还可以根据道路交通情况和需求进行控制。
交通信号灯柱中安装有传感器，如车流量、行人过马路需求等。
这些传感器可以向信号控制器发送信号，以便根据实际情况切换信号。
•信号显示：交通信号灯通常通过三个圆形的灯泡显示红灯、黄灯和绿灯。
红灯表示停止，黄灯表示准备就绪，绿灯表示可以通行。
2. 红绿灯的应用红绿灯作为一种重要的交通设施，广泛应用于城市道路和交叉口。
其主要目的是维持交通秩序，确保车辆和行人的安全。
以下是红绿灯的主要应用场景：•交叉路口：在交叉路口设置红绿灯可以实现交通的有序流动，避免交通堵塞和事故的发生。
红绿灯可以通过改变信号显示的时间，分配给不同方向的车辆和行人合理的通过时间。
•人行横道：红绿灯也常常用于人行横道的控制。
在繁忙的路口设置红绿灯可以为行人创造一个安全和有序的过马路环境。
•公交站牌：公交站牌通常设置在交叉路口附近，为了确保公交车能顺利通过并保证乘客安全上下车，通常会在公交站牌处设置红绿灯。
•施工区域：在道路施工区域，设置红绿灯可以临时控制交通，确保施工人员和过往车辆安全。
•交通事故处理：在交通事故现场，警察可以使用红绿灯控制交通，维持现场秩序，为事故处理提供便利。
•高速公路出入口：在高速公路的出入口设置红绿灯可以控制车辆的流量，避免拥堵和事故的发生。
3. 红绿灯的管理和维护为了确保红绿灯的正常工作，需要进行管理和维护。
以下是红绿灯管理和维护的一些要点：•定期检查：定期对红绿灯进行检查，包括信号控制器、显示灯泡、传感器等部分的功能和使用状态。
红绿灯读秒原理

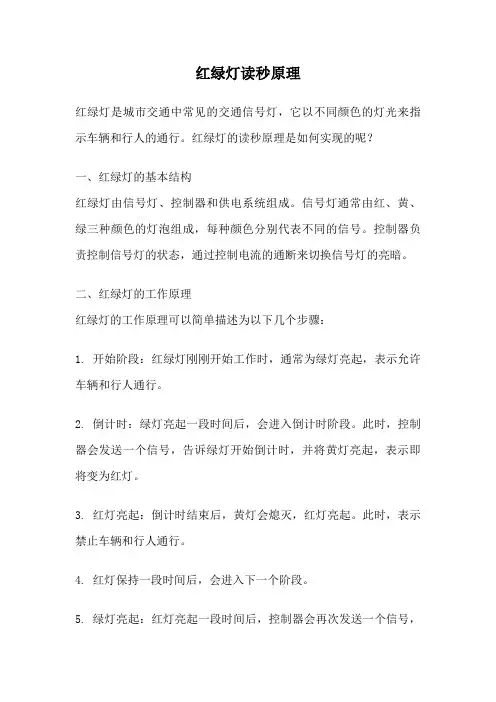

红绿灯读秒原理红绿灯是城市交通中常见的交通信号灯，它以不同颜色的灯光来指示车辆和行人的通行。
红绿灯的读秒原理是如何实现的呢？一、红绿灯的基本结构红绿灯由信号灯、控制器和供电系统组成。
信号灯通常由红、黄、绿三种颜色的灯泡组成，每种颜色分别代表不同的信号。
控制器负责控制信号灯的状态，通过控制电流的通断来切换信号灯的亮暗。
二、红绿灯的工作原理红绿灯的工作原理可以简单描述为以下几个步骤：1. 开始阶段：红绿灯刚刚开始工作时，通常为绿灯亮起，表示允许车辆和行人通行。
2. 倒计时：绿灯亮起一段时间后，会进入倒计时阶段。
此时，控制器会发送一个信号，告诉绿灯开始倒计时，并将黄灯亮起，表示即将变为红灯。
3. 红灯亮起：倒计时结束后，黄灯会熄灭，红灯亮起。
此时，表示禁止车辆和行人通行。
4. 红灯保持一段时间后，会进入下一个阶段。
5. 绿灯亮起：红灯亮起一段时间后，控制器会再次发送一个信号，告诉红灯开始倒计时，并将绿灯亮起，表示允许车辆和行人通行。
6. 倒计时结束后，红灯熄灭，绿灯亮起，重新开始循环。
三、红绿灯读秒原理红绿灯的读秒原理是通过控制器中的计时器来实现的。
控制器中会设定一个固定的时间周期，通常以秒为单位。
在这个时间周期内，红绿灯会按照一定的时间比例进行切换。
红绿灯的时间比例可以根据交通流量和道路情况进行调整。
例如，交通流量较大的路口，绿灯的时间会相对较长，以提高通行效率；而交通流量较小的路口，红灯的时间会相对较短，以减少等待时间。
在控制器中，会设定红灯、黄灯和绿灯的持续时间，通过计时器来实时监控时间的流逝。
当计时器的数值达到设定的时间时，控制器会发出信号，告诉红绿灯切换到下一个状态。
四、红绿灯的作用红绿灯的作用是维护交通秩序，保障行车和行人的安全。
通过合理的切换时间和灯光信号，红绿灯可以控制车辆和行人的通行顺序，避免交通事故的发生。
红灯的亮起可以迫使车辆停下来等待，为其他方向的车辆和行人提供通行的机会。
绿灯的亮起则表示允许车辆和行人通行，保证了交通的顺畅。
交通灯控制电路的设计（实验报告）
交通信号灯控制电路的设计一、设计任务与要求1、任务用红、黄、绿三色发光二极管作为信号灯，设计一个甲乙两条交叉道路上的车辆交替运行，且通行时间都为25s的十字路口交通信号灯，并且由绿灯变为红灯时，黄灯先亮5s，黄灯亮时每秒钟闪亮一次。
2、要求画出电路的组成框图，用中、小规模集成电路进行设计与实现用EAD软件对设计的部分逻辑电路进行仿真，并打印出仿真波形图。
对设计的电路进行组装与调试，最后给出完整的电路图，并写出设计性实验报告。
二、设计原理和系统框图（一）设计原理1、分析系统的逻辑功能，画出其框图交通信号灯控制系统的原理框图如图2所示。
它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。
秒脉冲信号发生器是该系统中定时器和该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。
图1 交通灯控制电路设计框图图中：Tl：表示甲车道或乙车道绿灯亮的时间间隔为25s，即车辆正常通行的时间间隔。
定时时间到，Tl=1,否则，Tl=0.Ty：表示黄灯亮的时间间隔为5s。
定时时间到，Ty=1,否则，Ty=0。
St：表示定时器到了规定的时间后，由控制器发出状态转换信号。
它一方面控制定时器开始下一个工作状态的定时，另一方面控制着交通信号灯状态转换。
2、画出交通信号灯控制器ASM图（1）甲车道绿灯亮,乙车道红灯亮。
表示甲车道上的车辆允许通行,乙车道禁止通行。
绿灯亮足规定的时间隔TL时控制器发出状态信号ST转到下一工作状态。
（2）乙车道黄灯亮乙车道红灯亮。
表示甲车道上未过停车线的车辆停止通行已过停车线的车辆继续通行乙车道禁止通行。
黄灯亮足规定时间间隔TY时控制器发出状态转换信号ST转到下一工作状态。
（3）甲车道红灯亮乙车道绿灯亮。
表示甲车道禁止通行乙车道上的车辆允许通行绿灯亮足规定的时间间隔TL时 控制器发出状态转换信号ST转到下一工作状态。
EDA实验课程大作业报告：设计制作一个用于十字路口的交通灯控制器
交通灯控制器设计一.系统功能设计要求设计制作一个用于十字路口的交通灯控制器，要求如下：（1）南北和东西方向各有一组红、绿、黄灯来指挥交通，持续时间分别为25S，20S，和5S。
（2）当有特殊情况（如消防车、救护车等）时，两个方向均为红灯亮，计时停止。
（3）当特殊情况结束后,控制器恢复原来状态，继续正常运行。
（4）用两组数码管，以倒计时方式显示两个方向允许通行或禁止通行的时间。
二.设计原理1.交通灯控制器的状态转换根据题目要求将将红绿灯的状态转换列成如下表：2.设计方案1)由于交通灯需要使用2位7段LED数码管指示通行剩余时间，故采用LED动态扫描方式显示当前时间。
频率设定CLK1k对应的频率为50MHZ。
2)控制模块是交通灯的核心，主要控制交通灯按工作顺序自动变换，同时控制倒计时模块工作，每当倒计时回零时，控制模块接收到一个计时信号，从而控制交通灯进入下一个工作状态。
3)每个方向有一组2位倒计时器模块，用以显示该方向交通灯剩余的点亮时间。
4)显示模块由两部分组成，一是由七段数码管组成的倒计时显示器，每个方向两个七段数码管；二是由发光二极管代替的交通灯，每个方向3个发光二极管。
三．变量符号说明其中，CLK1K为系统时钟信号输入端，SN为禁止通行信号输入通行信号输入端，light0为东西红灯信号输出端，light1为东西黄灯信号输出端，light2为东西绿灯信号输出端，light3为南北红灯信号输出端，light4为南北黄灯信号输出端，light5为南北绿灯信号输出端，led1、led2、led3、led4为数码管地址选择信号输出端。
四．代码说明library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Hongld ISport (clk1k,SN:in std_logic; --SN紧急情况led1, led2, led3, led4 :out std_logic_vector (6 downto 0);--显示管显示时间用light:out std_logic_vector (5 downto 0)); --红绿黄灯end Hongld;architecture traffic1 of Hongld ISsignal S:std_logic_vector (1 downto 0); --状态signal DXT:std_logic_vector(7 downto 0):=X"01"; --东西方向时间signal NBX:std_logic_vector(7 downto 0):=X"01"; --南北方向时间signal ART,AGT,AYT,BRT,BGT,BYT: std_logic_vector(7 downto 0); --红绿黄灯信号signal temp: integer range 0 to 49999999; --产生1s计数器时计数signal clk: std_logic;beginART<="00100101";AGT<="00100000";AYT<="00000100";BRT<="00100101";BGT<="00100000";BYT<="00000100";process(clk1k) -- 选频率为50MHZ beginif (clk1k'event and clk1k='1') thenif temp=49999999 thentemp<=0;clk<='1';elsetemp<=temp+1;clk<='0';end if;end if;end process;process(clk,DXT,NBX) --状态转换进程beginif clk'event and clk ='1' thenif(DXT ="00000001")OR (NBX = "00000001") then S<=S+1;else S<=S;end if; --状态转换结束end if;end process;process (clk,SN,S) --倒计时模块beginif SN = '1' then DXT<=DXT; NBX<=NBX;elseif clk'event and clk='1' thenif (DXT="0000000") OR (NBX="00000000") thencase S ISwhen "00"=>DXT<=ART; NBX<=BGT; --南北红灯、东西绿灯when "01"=>NBX<=BYT; --南北红灯、东西黄灯when "10"=>DXT<=AGT; NBX<=BRT; --南北绿灯、东西红灯when "11"=>DXT<=AYT; --南北黄灯、东西红灯when others=>NULL;end case;end if;if DXT/="00000000" thenif DXT(3 downto 0)= "0000" thenDXT(3 downto 0)<="1001";DXT(7 downto 4)<=DXT(7 downto 4)-1;else DXT(3 downto 0)<=DXT(3 downto 0)-1;DXT(7 downto 4)<=DXT(7 downto 4);end if;end if;if NBX/="00000000" thenif NBX(3 downto 0)="0000" thenNBX(3 downto 0)<="1001";NBX(7 downto 4)<=NBX(7 downto 4)-1;else NBX(3 downto 0)<=NBX(3 downto 0)-1;NBX(7 downto 4)<=NBX(7 downto 4);end if;end if;end if;end if;end process; --倒计时模块结束process(DXT,NBX,S,SN) --显示模块begincase NBX(3 downto 0) iswhen "0000"=>led1<="1000000";when "0010"=>led1<="0100100"; when "0011"=>led1<="0110000"; when "0100"=>led1<="0011001"; when "0101"=>led1<="0010010"; when "0110"=>led1<="0000010"; when "0111"=>led1<="1111000"; when "1000"=>led1<="0000000"; when "1001"=>led1<="0010000"; when others=>led1<="1111111"; end case;case NBX(7 downto 4) iswhen "0000"=>led2<="1000000"; when "0001"=>led2<="1111001"; when "0010"=>led2<="0100100"; when "0011"=>led2<="0110000"; when "0100"=>led2<="0011001"; when "0101"=>led2<="0010010"; when "0110"=>led2<="0000010"; when "0111"=>led2<="1111000"; when "1000"=>led2<="0000000"; when "1001"=>led2<="0010000"; when others=>led2<="1111111"; end case;case DXT(3 downto 0) iswhen "0000"=>led3<="1000000"; when "0001"=>led3<="1111001"; when "0010"=>led3<="0100100"; when "0011"=>led3<="0110000"; when "0100"=>led3<="0011001"; when "0101"=>led3<="0010010"; when "0110"=>led3<="0000010"; when "0111"=>led3<="1111000"; when "1000"=>led3<="0000000"; when "1001"=>led3<="0010000"; when others=>led3<="1111111"; end case;case DXT(7 downto 4) iswhen "0000"=>led4<="1000000"; when "0001"=>led4<="1111001"; when "0010"=>led4<="0100100";when "0100"=>led4<="0011001";when "0101"=>led4<="0010010";when "0110"=>led4<="0000010";when "0111"=>led4<="1111000";when "1000"=>led4<="0000000";when "1001"=>led4<="0010000";when others=>led4<="1111111";end case;if SN ='1' then light<="001001";elsecase S ISwhen "00"=>light<="010001";when "01"=> light <="100001";when "10"=> light <="001010";when "11"=> light <="001100";when others=>NULL;end case;end if;end process;end traffic1;五．仿真波形图仿真时序波形图。
交通信号灯控制器实验报告
交通信号灯控制器实验报告交通信号灯控制器⼀、设计任务及要求 (2)⼆、总体⽅案设计以及系统原理框图 (2)2.1、设计思路 (2)2.2、各模块相应的功能 (2)2.3、系统原理图 (3)三、单元电路设计 (3)3.1、车辆检测电路 (3)3.2、主控电路 (4)3.3、灯控电路 (5)3.4、计时控制电路 (6)3.5、计时显⽰电路 (6)3.6、反馈控制电路 (7)3.7、置数电路 (7)3.8、时基电路 (7)四、⼯作原理 (8)五、电路的软件仿真及结果分析 (8)5.1、时基电路（555接成的多谐振荡器）的电路图以及波形的显⽰ (8)5.2、结果分析 (10)六、电路的组装调试 (10)6.1、使⽤的主要仪器和仪表 (10)6.2、调试电路的⽅法和技巧 (10)6.3、调试中出现的问题、原因和排除⽅法 (11)七、收获、存在的问题和进⼀步的改进意见 (11)7.1、存在的问题和进⼀步的改进意见 (11)7.2、收获以及⼼得体会 (12)附录⼀：电路所⽤元器件 (14)附录⼆：电路全图 (15)附录三：实际电路图 (16)⼀、设计任务及要求在⼀个主⼲道和⽀⼲道汇交叉的⼗字路⼝，为了确保车辆⾏车安全，迅速通⾏，设计⼀个交通信号灯控制电路，要求如下：1、⽤两组红、绿、黄发光⼆极管作信号灯，分别指⽰主道和⽀道的通⾏状态。
2、通⾏状态⾃动交替转换，主道每次通⾏30秒，⽀道每次通⾏20秒，通⾏交替间隔时为5秒。
3、通⾏状态转换依照“主道优先”的原则，即：当主道通⾏30秒后，若⽀道⽆车则继续通⾏；当⽀道通⾏20秒后，只有当⽀道有车且主道⽆车时才允许继续通⾏。
（⽤按键模拟路⼝是否有车）4、设计计时显⽰电路，计时⽅式尽量采⽤倒计时。
⼆、总体⽅案设计以及系统原理框图2.1、设计思路本次设计采⽤模块划分的⽅法，每个模块完成⼀项功能，最后将各个模块连接起来，设计完成后，⽤Multisim进⾏仿真，仿真成功后，再去实验室焊接调试。
数电课程设计---交通信号灯控制器
数电课程设计---交通信号灯控制器机械与电⼦⼯程学院课程设计报告课程名称数字电⼦技术基础设计题⽬交通信号灯控制器所学专业名称⾃动化班级学号学⽣姓名指导教师2012年 5 ⽉25 ⽇任务书设计名称：交通信号灯控制器⼀、课程设计⽬的这次的课程设计主要是要综合了解与运⽤所学的知识，通过这次的课程设计来检测这⼀学期所学的知识。
通过制作来了解交通灯控制系统，了解译码器、计数器、寄存器芯⽚的作⽤。
交通灯控制系统主要是实现城市交叉路⼝红绿灯的控制。
在现代化的⼤城市中，⼗字交叉路⼝越来越多，在每个交叉路⼝都需要有⼀个准确的间间隔和转换顺序，这就需要有⼀个安全、⾃动的系统对红、黄、绿灯的转换进⾏管理。
本次的设计就是基于此⽬的⽽设计的。
⼆、课程设计任务和基本要求设计任务：1．东西⽅向绿灯亮，南北⽅向红灯亮，时间15s。
2．东西⽅向与南北⽅向黄灯亮，时间5s。
3．南北⽅向绿灯亮，东西⽅向红灯亮，时间l0s。
4．如果发⽣紧急事件，可以⼿动控制四个⽅向红灯全亮，禁⽌该道路的车辆通⾏，特殊情况过后能恢复正常。
基本要求：1. 能够实现设计任务的基本功能；3.运⽤数字电⼦技术的理论设计、制定实验⽅案，并撰写课程设计论⽂要求符合模板的相关要求，字数要求3000字以上。
⼀、摘要随着社会经济的发展，城市交通问题越来越引起⼈们的关注。
⼈、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之⼀。
城市交通控制系统是⽤于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
如何采⽤合适的控制⽅法，最⼤限度利⽤好耗费巨资修建的城市⾼速道路，缓解主⼲道与匝道、城区同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
为此，通过我应⽤所学的知识设计了⼀套交通灯控制电路的⽅案。
交通灯的控制系统主要由计时电路、主控电路、信号灯转换器、脉冲信号发⽣器组成。
关键词：计时电路、主控电路、信号灯转换器、脉冲信号发⽣器⼆、⽅案选择及论证根据设计任务与要求,我们可以知道这个交通灯的设计是分主次⼲道的,两个⽅⾯的时间是不同的,东西⽅向通⾏15s,南北⽅向10s,这就要求我们要有两个计数器,根据我⾃⼰的经验,东西⽅向通⾏15s完,倒计时数字显⽰器会显⽰到0,然后切换到南北⽅向通⾏10s完之后, 倒计时数字显⽰器也会显⽰到0之后然后切换到南北⽅向,这样如此循环,这样的话我们就要设计⼀个16进制和⼀个11进制的计数器,根据我们所学和知识,可以⽤两⽚74192芯⽚来构成对应进制的计数器,由于是15和10之间循环切换,我们可以⽤利⽤JK触发器的翻转功能来实现两种进制计数器之间的切换;当然还有每个⽅向倒计时只有5s时,黄灯闪,⼀直到0为⽌,由于黄灯是当两个计数器倒计时到5时开始闪,我们就可以在这时发出⼀个脉冲然后⼀直保持到0,或者是接收0~5这段时间的脉冲都可以控黄灯只在到了这段时间才亮;还有就是⼀个紧急开关,我们可以控制在出现紧急情况时使⽤清零端使之清零,并且红灯直接接到电源,使之⼀直处于亮的状态。
交通灯信号控制器的设计
1 设计任务描述1.1设计题目：交通灯信号控制器的设计1.2 设计要求1.2.1 设计目的熟练使用Keil开发环境，具备编写单片机程序(汇编语言或C语言)的初步能力，通过完成本课题的软硬件设计，使同学们了解单片机实例的整个开发流程。
1.2.2 基本要求用单片机设计出一个交通信号灯控制器。
此交通信号灯控制器完成控制红黄绿三种颜色灯的点亮和熄灭。
设计一个交通信号灯控制器，该交通信号灯控制器基本功能：设A道为东西道，B道为南北道，A道放行时间10s，B道放行时间为15s，绿灯放行，红灯停止，放行的最后三秒绿灯闪烁，绿灯转红灯时黄灯亮3s。
同时该交通信号灯控制器附加功能：当一道一直有车另一道无车时，交通控制系统能立即让有车的车道放行，当有紧急车辆（如110，120，119等急救车）要求通过时，此系统应能禁止普通车辆通行，路口的信号灯全部变红，以便让紧急车辆通过，紧急车辆通过后，交通灯恢复先前状态。
1.2.3 发挥部分当有紧急车辆（如110，120，119等急救车）要求通过时，此系统应能禁止普通车辆通行，路口的信号灯全部变红，同时报警声音响起，紧急车辆通过后，交通灯恢复先前状态。
2 设计思路本系统拟采用AT89C51单片机作为交通灯系统的控制核心。
在十字路口东西方向通行时，南北方向红灯显示13秒，同时东西向绿灯显示10秒，当南北方向红灯倒计时显示为3秒时，东西方向黄灯显示3秒并闪烁；南北方向绿灯显示15秒，东西方向红灯显示18秒，当南北方向红灯倒计时显示为3秒时，东西方向黄灯显示3秒并闪烁，如此循环。
当发生紧急情况时，两路红灯亮，紧急结束时继续显示上一个状态。
从设计所要完成的任务和要求来看，单一路口显示倒计时时间的数码管必须用两位，对于七段数码管，倒计时显示装置中的数码管在本系统中采用的是动态显示；设置了4个按键来处理交通灯在实际应用中可能出现的特殊情况，P3.1接K1键，P3.2接K2键，P3.3接K3键，P3.4接K4键；十字路口共需4组红绿灯，本设计中为简化，只设置2组红绿灯。
交通灯工作原理
交通灯工作原理
交通灯是用来控制车辆和行人通行的设备。
它的工作原理基于三种颜色的信号灯：红色、黄色和绿色。
首先，红色信号灯代表停车。
当交通灯显示红色时，行驶中的车辆必须停下，等待信号灯变绿才能继续前行。
这是为了确保交叉路口的交通安全，并防止车辆之间的冲突。
其次，绿色信号灯代表通行。
当交通灯显示绿色时，行驶中的车辆和行人可以通过交叉路口，前进或过马路。
这是因为道路上没有其他车辆或行人通过，是安全的通行时机。
最后，黄色信号灯代表减速。
当交通灯由绿色变为黄色时，行驶中的车辆和行人必须减速。
黄色信号灯的目的是提醒驾驶员和行人，等待信号灯的变化，以避免交通事故的发生。
交通灯的控制系统由计时器和控制器组成。
计时器用于控制信号灯的时间间隔，确保红、黄、绿三种信号灯按照一定的时间间隔轮流显示。
控制器是交通灯系统的核心，它负责根据计时器的设定，改变信号灯的颜色。
在交通灯系统中，还可以设置传感器来检测交通流量和行人数量，以便根据实际情况调整信号灯的显示时间。
这样可以优化交通流动，提高交通效率。
总之，交通灯的工作原理基于红、黄、绿三种信号灯的变化。
它们通过计时器和控制器的控制，确保交通安全和交通流动的有效性。
交通灯控制器数电课程设计
交通灯控制器数电课程设计一、引言交通灯控制器是城市交通管理中的重要设备，用于控制道路上的交通信号灯的亮灭状态。
本文将基于数电课程设计一个简单的交通灯控制器电路，并介绍其原理和实现过程。
二、设计原理交通灯控制器的设计需要考虑以下几个方面的因素：1. 灯的亮灭状态：交通灯通常包括红灯、黄灯和绿灯，每种灯的亮灭状态需要根据交通规则进行控制。
2. 灯的切换时间：交通灯的切换时间需要合理设置，以保证交通流畅和安全。
3. 输入信号的获取：交通灯控制器需要根据外部输入信号来控制灯的切换，如道路上的车辆、行人等。
三、电路设计1. 时钟电路：交通灯控制器需要一个时钟信号来控制灯的切换时间。
可以通过使用555定时器构建一个稳定的时钟电路。
2. 计数器电路：交通灯控制器需要一个计数器来计算时间，并根据时间来控制灯的切换。
可以使用74LS90或74LS93等计数器芯片实现。
3. 逻辑门电路：交通灯控制器需要逻辑门电路来实现交通灯状态的控制和切换。
可以使用与门、或门、非门等逻辑门芯片来实现。
四、实现过程1. 时钟电路的设计：根据555定时器的工作原理，选择合适的电阻和电容值，构建一个稳定的时钟电路。
2. 计数器电路的设计：根据交通灯的切换时间要求，设置计数器的计数值，并将计数器与时钟电路连接，实现计数器的工作。
3. 逻辑门电路的设计：根据交通灯的状态要求，使用逻辑门芯片构建一个交通灯控制电路，实现交通灯的切换和控制。
4. 输入信号的获取：可以使用传感器等设备来获取道路上的车辆、行人等输入信号，并将其与交通灯控制器连接，实现灯的切换。
五、功能扩展1. 灯的数量扩展：可以根据实际需要，扩展交通灯的数量，如添加左转灯、右转灯等。
2. 信号优先级控制：可以根据不同道路的交通状况，设置交通灯的信号优先级，以提高交通效率。
3. 线路保护功能：可以在交通灯控制器中添加线路保护装置，以防止线路过载或短路等故障。
六、总结本文基于数电课程设计了一个简单的交通灯控制器电路，并介绍了其原理和实现过程。
交通灯PLC控制
交通灯PLC控制交通灯是城市交通管理的重要组成部分，它们实现了高效的交通运转。
交通灯选择的控制方式决定了它们的运行效率和灵活性。
PLC控制技术正成为交通灯控制的新趋势，本文将从PLC技术的特点、交通灯PLC控制的原理、优点和应用范围等方面进行阐述，为读者提供有关PLC控制交通灯的全面认识。
一、PLC技术的特点PLC（Programmable Logic Controller），直译为可编程逻辑控制器。
它是一种可以编程、可重构的工业控制计算机，可广泛应用于机器人、流程控制、电力系统、自动化控制等领域。
PLC控制系统具有以下特点：1.可编程性：PLC由CPU、输入/输出模块、编程器和编程语言等组成，可以根据不同的应用需要，进行逻辑控制、运算处理，灵活可调。
2.高可靠性：PLC的硬件结构稳定，电路简单。
可进行多重备份和自检测等技术，从而确保了其工作的可靠性。
3.自动化控制：PLC控制系统能够实现对工业过程的自动化控制和监测，不需要人工操作，大大提高了工作效率。
二、交通灯PLC控制原理交通灯PLC控制原理是将PLC控制器与红黄绿交通灯控制器相结合，实现交通灯的自动控制。
PLC控制器通过输入模块获取现场信号，如车辆和行人进入控制范围时发出的信号，根据进行编程的逻辑控制程序，在输出模块上输出控制信号，使红、黄、绿灯转换。
同时，通过PLC模块对交通灯进行功率控制和状态监测。
三、交通灯PLC控制优点与传统的纯机械或电气控制相比，PLC控制交通灯具有以下优点：1.控制灵活：PLC系统可以根据交通流量和信号实时变化进行控制，自动调整红、黄、绿灯转换周期，有效提高交通效率和道路通行能力。
2.安全可靠：PLC系统具有多重备份和自检测等技术，具有高度的安全保障。
能够检测到并预防交通事故等意外情况的发生。
3.节能减排：PLC控制交通灯时通过灯头的功率控制达到节能效果。
不仅使红绿灯的切换更智能，而且对节约能源也有积极贡献。
4.便于维护：PLC系统硬件稳定，适应各种不同场合的需要。
