电机绝缘分类
电机的绝缘等级的划分
电机的绝缘等级的划分
电机的绝缘等级一般可以分为A级、E级、B级、F级、H级等几
个等级，其中：
A级是低压电机中最高的绝缘等级，绝缘试验电压为3.15KV，比其他
绝缘要求高，用于环境温度比较低的变频调速和用电量比较大的设备，可以使电机免受高级别的电磁和电气元器件的影响。
E级绝缘试验电压为1.8KV，是最常用的绝缘等级，可以提供较高的保
护能力，广泛应用于煤房、非煤房、室内等环境温度较高的变频调速、泵运行及其他设备。
B级绝缘试验电压为1.5KV，相当于E级绝缘，用于3kv以下的低压环境，可以用来维护设备的故障。
F级绝缘试验电压为1.0KV，用于室内温度较低的变频调速以及用电量
比较小的设备，抗绝缘损耗能力较强，可以改善故障。
H级绝缘试验电压为0.75KV，是最低的绝缘等级，具有较强的耐压能力，主要用于室内温度较低的变频调速、泵运行及其他设备，保护电
机免受电磁及电气元器件的侵入。
介绍电机的绝缘等级分类和IP防护等级
介绍电机的绝缘等级分类和IP防护等级电机的绝缘等级分类和IP防护等级都是电机产品的重要参数，对于电机的使用、维护和保护都有着重要的意义。
下面将详细介绍电机的绝缘等级分类和IP防护等级。
一、电机的绝缘等级分类电机的绝缘等级是指电机所使用的绝缘材料和绝缘结构的耐受能力，用于衡量电机绝缘能力的级别。
绝缘等级通常由字母和数字组成，表示电机的耐压水平和耐温能力。
1.N级绝缘：N级绝缘是指电机绝缘所能耐受的最低等级。
N级绝缘适用于永磁同步电机等不需要求高绝缘性能的电动机。
2.E级绝缘：E级绝缘是指电机绝缘能耐受的一定温度和电压等级。
E 级绝缘适用于一般的工业电机和家用电机。
3.B级绝缘：B级绝缘是指电机绝缘能耐受的较高温度和电压等级。
B 级绝缘适用于需要高温、高电压工作的电机。
4.F级绝缘：F级绝缘是指电机绝缘能耐受更高温度和电压等级。
F 级绝缘适用于需要更高温度、更高电压等级的电机。
5.H级绝缘：H级绝缘是指电机绝缘能耐受最高温度和电压等级。
H 级绝缘适用于需要极高温度、极高电压等级的特殊电机。
IP防护等级是指电机外壳对各种固体物体和液体的防护能力。
IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。
1.对固体的防护等级（第一个数字）：-0级：没有防护。
- 1级：防护物体的直径大于50mm。
- 2级：防护物体的直径大于12.5mm。
- 3级：防护物体的直径大于2.5mm。
- 4级：防护物体的直径大于1.0mm。
-5级：彻底防止灰尘进入。
-6级：完全防止灰尘进入。
2.对液体的防护等级（第二个数字）：-0级：没有防护。
-1级：防止垂直滴水入侵。
-2级：防止斜向滴水入侵。
-3级：防止喷溅入侵。
-4级：防止溅水入侵。
-5级：防止喷水入侵。
-6级：防止大波浪冲击。
-7级：防止短时间的急剧浸泡。
-8级：防止长时间的浸泡。
综上所述，电机的绝缘等级和IP防护等级对于电机的使用、维护和保护都具有重要意义。

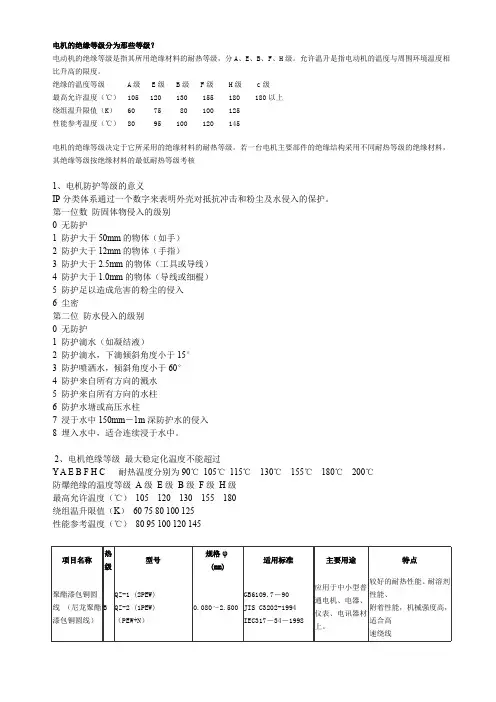

电机的绝缘等级分为那些等级
电机的绝缘等级分为那些等级？电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度（℃）105 120 130 155 180 180以上绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。
2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145江西鑫新实业股份有限公司上饶线材厂产品介绍。
电机绝缘等级标准划分
电机绝缘等级标准划分
发电机的绝缘等级是发电机技术要求中的重要内容，它直接影响发电机的可靠性和安
全性。
根据不同应用，发电机常用的绝缘材料有：石棉绝缘、涂抹绝缘、气体绝缘、油浸
绝缘、聚氯乙烯等。
绝缘等级一般按照绝缘电阻的值确定，把绝缘电阻的值分为低阻 (Z1级，Z2级)、
中阻(R0级，R1级，R2级)和高阻(H级，HR级，HZ级)三个等级。
一、低阻(Z1级，Z2级)
低阻(Z1级，Z2级)绝缘等级，绝缘电阻在1兆欧以下，主要应用在成对线圈的跳线
电机及绕组叮叮电机等。
特别是Z1级绝缘，要求绕组内部绝缘电阻＞200兆欧。
适用范围是小功率、低噪声、低压电机，常用于家用电器、电脑、起重机、叉车、工业机械等领域。
二、中阻(R0级，R1级，R2级)
中阻绝缘等级，绝缘电阻在1MΩ-30MΩ之间，主要应用于绕组成对布线电机，滤波器、脉冲电机、压缩机、发动机等。
由于其绝缘性能和抗潮湿性差，一般仅适用于中低频
场合。
三、高阻(H级，HR级， HZ级)
高阻绝缘等级，绝缘电阻在30MΩ以上，主要应用于高压电机，如异步电动机和直流
电动机，及电压高达数千伏的绕组电机。
其绝缘性能较好，同时抗潮湿性也比较强，常用
于水泵、通风机和大功率机器等。
电机的绝缘等级分为那些等级
电机的绝缘等级分为那些等级？电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度（℃）105 120 130 155 180 180以上绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体（如手）2 防护大于12mm的物体（手指）3 防护大于2.5mm的物体（工具或导线）4 防护大于1.0mm的物体（导线或细棍）5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水（如凝结液）2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适合连续浸于水中。
2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145江西鑫新实业股份有限公司上饶线材厂产品介绍。
电机的绝缘等级
电机的绝缘等级分为那些等级？最佳答案电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核。
常用绝缘等级有E B F H C电阻法温升极限（空气冷却）单位：开尔文（K）E级75KB级80KF级100KH级125K是按耐热等级划分的吧Y 90A 105E 120B 130F 155H 180200 200220 220250 250绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上这是我刚找到的/电机绝缘等级提问两台绝缘等级为E的电机，其中一台为IP55，另一台为IP54，IP55的可以更好的防止水气进入电机，故问是否对绕组的绝缘保护要好一点？提问者：匿名最佳答案E是一个耐热等级的意思应该是120度IP第一个数字表示防水等级的意思第2个数字表示防固体进入的意思我有这方面的资料想了解的话留下MAIL具体的话要看2种电机的使用的地方就像1楼说的其实没有多大的影响如果使用环境湿度不大的话，基本上没什么影响。
不是的，IP55只能防止溅水，而不能防止水气进入电机内步，所以对绕组的绝缘跟IP44是一样的，如果你是用在温热的环境下可以选择温热带专用电机防护等级一样的电机绝缘就是一样的。
IP的意思：前面那个5是表示防尘，后面那个几是表示防水，4是防溅水，5是防喷水。
IPXY 不是绝缘等级的概念，而是防水/防尘等级的概念。
X表示防水效果的代号，Y表示防尘等级的代号。
电机绝缘等级
电机绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。 允许温升是指电动机的温度与周围环境温度相比升高的限度。 绝缘的温度等级 A级 E级 B级 F级 H级 最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到 高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝 缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其
工作的最高温度。 人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照 温度大小排列分别为：Y、A、E、B、F、H和C。它们的允许工作温度分别为： 90、105、120、130、155、180和180℃以上。因此，B级绝缘说明的是该发 电机采用的绝缘耐热温度为130℃。使用者在发电机工作时应该保证不使发电
机绝缘材料超过该温度才能保证发电机正常工作。
因此已有一种实用的、被世界公认的耐热性分级方法，也就是将电气绝缘的 耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：
耐热等级 温度， ℃ Y 90 A 105 E 120 B 130 F 155 H 180 200 200 220 220 250 250 温度超过250℃，则按间隔25℃相应设置耐热等级。也可以不用字母表示耐热 等级，但是必须遵从上述对应关系。对在特殊条件下使用的以及有特殊要求 的设备(如第3.1.5条所述)，上述分级方法不一定适用，可能要采用其他的鉴别 分类方法。 在电工产品上标明的耐热等级，通常表示该产品在额定负载和规定的其他条 件下达到预期使用期时能承受的最高温度。因此，在电工产品中，温度最高 处所用绝缘的温度极应该不低于该产品耐热等级所对应的温度(否则见第3.1.2 条)。
电机的绝缘等级分为那些等级
A 、EB 、F 、H 级。
允许温升是指电动机的温度与周围环境温度相绝缘的温度等级 A 级 E 级 B 级 F 级 H 级 c 级 最高允许温度（C ） 105 120 130 155 180180以上 绕组温升限值（K ） 60 75 80 100 125性能参考温度（C ）80 95 100 120 145电机的绝缘等级分为那些等级？ 电动机的绝缘等级是指其所用绝缘材料的耐热等级，分 比升高的限度。
电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料, 其绝缘等级按绝缘材料的最低耐热等级考核 1、电机防护等级的意义 IP 分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护。
第一位数防固体物侵入的级别 0无防护1防护大于50mm 的物体（如手） 2防护大于12mm 的物体（手指） 3防护大于2.5mm 的物体（工具或导线） 4防护大于1.0mm 的物体（导线或细棍） 5防护足以造成危害的粉尘的侵入 6尘密 第二位 防水侵入的级别 0无防护 1防护滴水（如凝结液） 2防护滴水，下滴倾斜角度小于 15° 3防护喷洒水，倾斜角度小于 60° 4防护来自所有方向的溅水 5防护来自所有方向的水柱6防护水塘或高压水柱 7浸于水中150mm — 1m 深防护水的侵入 8埋入水中，适合连续浸于水中。
2、电机绝缘等级最大稳定化温度不能超过 Y A E B F H C 耐热温度分别为 90C 105 C 115C 防爆绝缘的温度等级 A 级E 级B 级F 级H 级 130C 155C 180C 200 C最高允许温度（C ） 绕组温升限值（K ） 性能参考温度（C ） 105 120 130 155 180 60 75 80 100 125 80 95 100 120 145江西鑫新实业股份有限公司上饶线材厂产品介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绝缘材料的耐热等级绝缘材料按耐热能力分为Y、A、E、
B、F、H、C 7个等级，其极限工作温度分别为90、105、12
0、130、155、180、及180℃以上。
所谓绝缘材料的极限工作温度，系指电动机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命严重缩短。
所以电动机在运行中，温度是寿命的主要因素之一。
二、温升
温升是电动机与环境的温度差，是由电动机发热引起的。
运行中的电动机铁心处在交变磁场中会产生铁损。
绕组通电后会产生铜损。
还有其他杂散损耗等。
这些都会使电动机温度升高。
另一方面电动机也会散热，当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个
较高的温度下达到新的平衡。
但这时的温差即温升已比前增大了。
所以说温升是电动机设计及运行中的一项重要指标，标志着电
动机的发热程度。
在运行中，如电动机温升突然增大，说明电
动机有故障，风道阻塞或负荷太重。
三、温升与气温等因素的
关系由于各地各时的环境温度不相同，因此必须规定标准的环
境温度。
我国早期设计的电动机均采用35℃，而从1965年后设计的J2、JO2和Y系列电动机则用40℃。
对于正常运行的电
动机，在额定负荷下其温升应与环境温度的高低无关，且当环境温度低于40℃（或35℃）时，其运行温升也不允许超出铭牌额定值。
如一台正在运行的A级绝缘电动机，当环境温度降到1 0℃时，并不意味着温升允许扩大到80℃。
有人认为只要绕组温度不超过规定的90℃即可。
这不全对，如负荷未增加，而温升达到80℃，这说明电动机本身出了故障。
那么，额定负载下运行的电动机温升是否与气温等因素毫无关系呢：不!是稍有影响的。
1、气温下降时，正常电动机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
2、自冷电动机的环境温度每增10℃，则温升增1.5～3℃。
这是因为绕组铜损随气温上升而增加。
气温变化对大型电动机和封闭电动机影响较大。
3、空气湿度升高10%，因导热改善，温升可降0.07～0.38℃，平均为0,19℃。
4、海拔以1000m为标准，每升100m，温升增加温升极限值的1%。
四、极限工作温度与最高工作温度细心人会看出矛盾：为什么一会儿说A级的极限工作温度为105℃，一会儿又说A级的最高允许工作温度是90℃呢?这与测量方法有关。
不同的测量方法，其反映出的数值不同，含义也不一样。
1、温度计法其测结果反映的是绕组绝缘的局部表面温度。
这个数字平均比绕组绝缘的实际最高温度即“最热点”低15℃左右。
该法最简单，在中、小电动机现场应用最广。
对低电阻绕组，此法比电阻法准确。
由于水银温度计在交变磁场中会因涡流损耗发热，故在交流电动机中使用酒精温度计。
2、电
阻法其测量结果反映的是整个绕组铜线温度的平均值。
该数比
实际最高温度按不同的绝缘等级降低5～15℃。
该法是测出导
体的冷态及热态电阻，按有关公式算出平均温升。
3、埋置检测温度计试验时将铜或铂电阻温度计或热电偶埋置在绕组、铁心或其他需要测量预期温度最高的部件里。
其测量结果反映出测温元件接触处的温度。
大型电动机常采用此法来监视电动机的运行温度。
在100～200℃范围内铜或铂电阻温度计较准确，而热电偶不常用。
另外，封闭扇冷式电动机用电阻法测得的温度比温度计法测得的高0～15%；防护式高10%～2 0%。
而电阻法与预
埋铜电阻检温计相差±5%。
综上所述，各种测量方法所测量到
的温度与实际最高温度都有差值，不能真正反映出绝缘材料的实际最高温度，因此需将绝缘材料的“极限工作温度”减去此差值才是“最高允许工作温度”。
五、电动机各部位的温度限度1、与
绕组级接触的铁心温升(度计法)应不超过所接触的绕组绝缘的温升限度(电阻法)，即A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃。
对于封闭式电动机，温度计可插入机座的吊环螺孔与铁心接解。
2、滚动轴承温度应不超过95℃，滑动轴承的温度应不超过80。
因温度太高会使油质发生变化和
破坏油膜。
温度计应插近滚珠轴承外圈或滑动轴承下轴瓦。
如测轴承盖温度，其值比外圈低15%～25%。
如测油池上层油温，
其值比轴瓦低15℃。
3、机壳温度实践中往往以不烫手为准。
4、鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近
绝缘为限。
可预先刷上不可逆变色漆来估计。
六、故障的排除当发生下列任一种情况时，说明电动机有故障：1、温度超过最高工作温度。
2、温升超过规定或温升虽然未超过规定，但在低负荷时温升突然增大。
这两类故障的判断和排除方法是：1、在额定负荷下温升未超过温升限度，仅由于环境温度超过40℃而使电动机温度超过最大允许工作温度。
这种现象说明电动机本身是正常的。
解决的办法是用人工方法使环境温度下降，如办不到，则必须减负荷运行。
2、在额定负载下温升超出铭牌规定。
不管什么情况，均属有故障，必须停机检查，特别对温升突然变大更要注意。
其外部原因有：电网电压太低或线路压降太大（超过10%），负载太重（超过10%），电动机与机械配合不当；内部原因有；单相运行、匝间短路、相间短路、定子接地、风扇损坏或未紧固、风道阻塞、轴承损坏，定转子相擦、电动机与电缆接头发热（特别是铜铝或铝铝连接）、电动机受腐蚀或受潮等。
此外，从理论上讲电动机均可正反转，但有些电动机的风扇有方向性，如反了，温升会超出许多。
总之，必须针对各种具体情况，排除故障。
