测量电功率要点
九年级物理全册18.3测量小灯泡电功率知识点梳理含解析
（5）整理好实验器材。
（6）用公式 计算出小灯泡的额定功率和实际功率，记录在下表中。
实验序号
电压/V
电流/A
电功率/W
小灯泡亮度
1
2。5
0.31
0.78
正常
2
2。0
0。25
0.50
（2)正确连接电路后,闭合开关进行实验,记录的数据如下表所示。当电压表示数为2。5V时，电流表示数如图丙所示,小灯泡的额定功率为_____W。
实验次数物理量
1
2
3
4
5
电压/V
1.0
1。5
2。0
2.5
3 0
电流/A
0.24
0。32
0.38
0.44
电功率/W
（3）分析表中数据可得出结论:小灯泡工作时,消耗的电功率随电压的增大而____（选填“增大"、“不变”或“减小”）,小灯泡的实际功率由______（选填“额定功率"、“额定电压”或“实际电压”)决定。
6。实验结论
（1）当实际电压等于额定电压时,小灯泡的实际功率等于额定功率，小灯泡正常发光。
（2）当实际电压低于额定电压时，小灯泡的实际更率小于额定功率，小灯泡发光较暗。
（3)当实际电压高于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光较亮。
7。注意事项
(1）电源电压应高于灯泡的额定电压;滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流,滑动变阻器的最大阻值应与小灯泡的电阻差不多,这样会使滑动变阻器的调压效果明显.
【解析】(1)由电路图知，电流表、灯泡、定值电阻和滑动变阻器串联，由P=UI可得灯泡正常发光电流约为
测量功率的实验方法及注意事项
测量功率的实验方法及注意事项功率测量是物理实验中常见的实验内容之一。
在实验过程中，准确地测量功率是保证实验结果准确性和可靠性的重要因素。
本文将介绍一些常用的测量功率的实验方法，并给出一些注意事项，以帮助读者顺利完成功率测量实验。
一、直流电路的功率测量方法及注意事项1. 直接测量法直接测量法是最常用的功率测量方法之一。
在直流电路中，通过使用电压表和电流表分别测量电压和电流，即可得到功率值。
注意事项包括：- 选择合适的电压表和电流表，确保其量程适合被测电路的电压和电流范围。
- 测量时，要确保电压表和电流表的接线正确，以避免测量误差。
- 对测量数据进行多次重复测量，以提高测量的准确性。
2. 电阻法电阻法是另一种测量功率的常用方法。
通过测量电路两端的电压和电流，然后计算功率值。
注意事项包括：- 选择合适的电阻器，确保其阻值与被测电路相匹配。
- 确保电阻器良好接触，避免松动或发热。
- 根据测量结果进行校正，以提高功率测量的准确性。
二、交流电路的功率测量方法及注意事项在交流电路中，功率的测量稍显复杂，需要考虑相位角等因素。
以下介绍几种常见的交流电路功率测量方法：1. 有功功率的测量方法有功功率是交流电路中最基本的功率测量指标之一。
常用的测量方法包括电磁式动力表、电子式功率表等。
注意事项包括：- 选择合适的功率表，确保其量程能满足被测电路的功率范围。
- 注意功率表的接线，确保准确有效地测量到电路的有功功率。
- 测量时，要确保电路处于稳定的工作状态，避免测量误差。
2. 视在功率的测量方法视在功率是交流电路中除了有功功率外的另一个重要指标。
常用的测量方法包括功率因数表、同步电表等。
注意事项包括：- 选择合适的测量仪器，确保其精度符合要求。
- 注意测量仪器的接线，应遵循测量仪器的使用说明，确保准确测量到电路的视在功率。
- 测量时，要注意电路的功率因数，避免因未考虑功率因数而导致测量误差。
三、注意事项在进行功率测量实验时，应特别注意以下事项：1. 仪器的准确性选择准确性高、精度好的测量仪器，以提高测量结果的准确性。
测量电功率要点课件
遵守操作规程
严格遵守操作规程，按照实验步骤 逐步进行，确保每一步操作的准确 性和安全性。
操作后检查
实验操作完成后，要再次检查实验 设备是否正常工作，记录实验数据 ，分析结果。
防触电措施
断电操作
在测量电功率时，务必先将电源断开，以防止触 电事故的发生。
使用绝缘工具
使用绝缘工具进行操作，如绝缘手套、绝缘棒等 ，以防止触电事故的发生。
随机误差的处理
统计方法
通过对大量测量数据进行 统计分析，找出随机误差 的分布规律，并对其进行 处理。
重复测量
通过多次重复测量同一量 ，以减小随机误差的影响 。
滤波技术
采用数字滤波技术对随机 误差进行处理，以提高测 量结果的精度。
05
安全注意事项
操作安全规范
操作前检查
在进行测量电功率实验前，需认 真检查实验设备和电源，确保电
泵/风机
了解泵/风机的功率及流量，优化 使用，降低工业用电成本。
新能源设备功率测量
太阳能电池板
测量太阳能电池板的输出功率，评估 其光电转换效率。
风力发电机
了解风力发电机的输出功率，优化使 用，提高新能源发电效率。
实验室设备功率测量
实验仪器
了解实验仪器的输入/输出功率，评估其性能及能耗。
实验室空调
中。
在测量电功率时，需要将万用表 串联或并联在电路中，并确保连 接正确，避免烧毁电路或万用表
。
功率计
功率计是专门用来测量电功率的仪器。它具有高精度和高灵敏度，可以测量微小的 电功率。
功率计通常分为交流和直流两种类型，可以根据需要选择合适的功率计。
在使用功率计之前，需要了解其使用方法和精度等级，并根据需要调整测量参数。

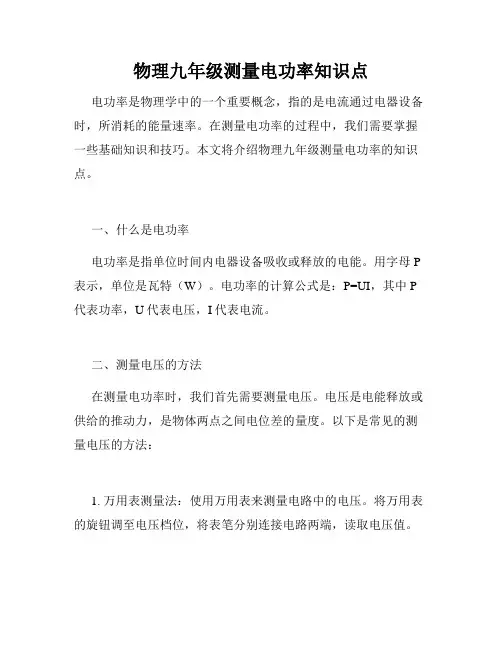

物理九年级测量电功率知识点
物理九年级测量电功率知识点电功率是物理学中的一个重要概念，指的是电流通过电器设备时，所消耗的能量速率。
在测量电功率的过程中，我们需要掌握一些基础知识和技巧。
本文将介绍物理九年级测量电功率的知识点。
一、什么是电功率电功率是指单位时间内电器设备吸收或释放的电能。
用字母P 表示，单位是瓦特（W）。
电功率的计算公式是：P=UI，其中P 代表功率，U代表电压，I代表电流。
二、测量电压的方法在测量电功率时，我们首先需要测量电压。
电压是电能释放或供给的推动力，是物体两点之间电位差的量度。
以下是常见的测量电压的方法：1. 万用表测量法：使用万用表来测量电路中的电压。
将万用表的旋钮调至电压档位，将表笔分别连接电路两端，读取电压值。
2. 示波器测量法：示波器是一种用来观察电压信号变化的仪器。
将示波器的探头连接到电路的两个端点，通过示波器屏幕上显示的波形来测量电压。
三、测量电流的方法除了测量电压，我们还需要测量电流来计算电功率。
电流是指单位时间内通过导体横截面的电荷数量。
以下是常见的测量电流的方法：1. 万用表测量法：使用万用表来测量电路中的电流。
将万用表的旋钮调至电流档位，将表笔依次连接到电路中，注意连接的方向与电路一致，读取电流值。
2. 麦克风式电流表测量法：麦克风式电流表也叫夹形电流表，可以夹住电路中的导线测量电流。
将电流表的夹头夹住导线，读取电流值。
四、测量电功率的方法有了电压和电流的测量结果，我们就可以计算电功率了。
以下是常见的测量电功率的方法：1. 直接计算：当电路中的电压和电流已测量得到，直接使用功率公式P=UI计算电功率。
2. 万用表测量法：现代的万用表通常会直接给出电功率的测量结果。
将万用表的旋钮调至功率档位，连接电路，读取功率值。
3. 电功率仪测量法：电功率仪是专门用来测量电功率的仪器，具有更高的测量精度和稳定性。
将电功率仪连接到电路中，读取功率值。
总结：测量电功率是物理九年级学习中的重要内容。
通过测量电压和电流，我们可以计算出电功率的数值。
测量电功率要点课件
电功率的单位
01
02
03
瓦特（W）
国际单位制中的基本单位，用 于表示电功率的大小。
千瓦（kW）
千瓦是千瓦时的简称，1千瓦 =1000瓦特。
毫瓦（mW）
1毫瓦=0.001瓦特。
04
微瓦（μW）
1微瓦=0.000001瓦特。
电功率的计算公式
瞬时功率
描述某一时刻的电功率 ，计算公式为P=UI。Biblioteka 平均功率测量电功率要点课件
contents
目录
• 测量电功率的基本概念 • 测量电功率的仪器 • 测量电功率的方法 • 测量电功率的注意事项 • 测量电功率的应用实例
01
测量电功率的基本概念
电功率的定义
01
电功率是指单位时间内电流所做 的功，或者单位时间内消耗的电 能，用符号P表示。
02
电功率是描述电流做功快慢的物 理量，其大小等于电流与电压的 乘积，即P=UI。
新能源发电系统的电功率测量结果可以用于优化系统的 配置和运行方式，提高发电效率和可靠性，促进新能源 发电技术的发展和应用。
THANKS
感谢观看
比较法需要使用已知功率的灯泡或电阻与被测电路进行比较，通过观察灯泡的亮 度或电阻的发热情况来判断被测电路的功率。这种方法不需要使用仪表，但精度 较低，且对观察者的经验要求较高。
瓦特表法
瓦特表法是通过测量电路中的电压和电流，利用瓦特表直 接读出电功率。
瓦特表法需要使用瓦特表来测量电路中的电压和电流，并 直接读出电功率。瓦特表具有较高的精度和稳定性，是实 验室中常用的测量方法。但瓦特表价格较高，且需要专业 操作。
05
测量电功率的应用实例
家用电器的电功率测量

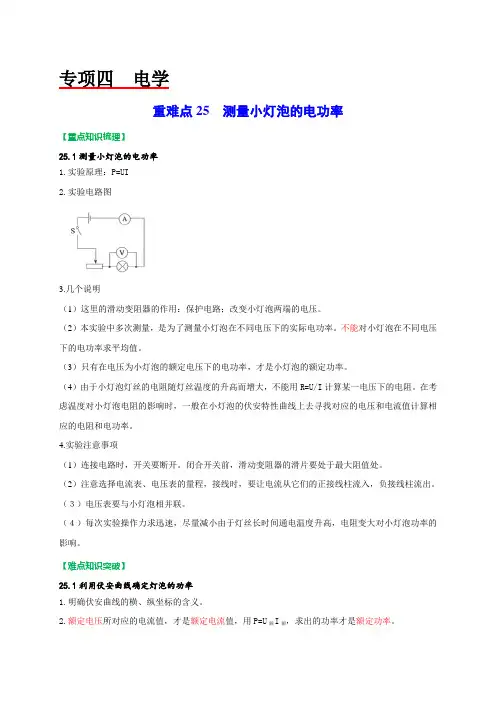

重难点25测量小灯泡的电功率
专项四电学重难点25 测量小灯泡的电功率【重点知识梳理】25.1测量小灯泡的电功率1.实验原理：P=UI2.实验电路图3.几个说明（1）这里的滑动变阻器的作用：保护电路；改变小灯泡两端的电压。
（2）本实验中多次测量，是为了测量小灯泡在不同电压下的实际电功率。
不能对小灯泡在不同电压下的电功率求平均值。
（3）只有在电压为小灯泡的额定电压下的电功率，才是小灯泡的额定功率。
（4）由于小灯泡灯丝的电阻随灯丝温度的升高而增大，不能用R=U/I计算某一电压下的电阻。
在考虑温度对小灯泡电阻的影响时，一般在小灯泡的伏安特性曲线上去寻找对应的电压和电流值计算相应的电阻和电功率。
4.实验注意事项（1）连接电路时，开关要断开。
闭合开关前，滑动变阻器的滑片要处于最大阻值处。
（2）注意选择电流表、电压表的量程，接线时，要让电流从它们的正接线柱流入，负接线柱流出。
（３）电压表要与小灯泡相并联。
（４）每次实验操作力求迅速，尽量减小由于灯丝长时间通电温度升高，电阻变大对小灯泡功率的影响。
【难点知识突破】25.1利用伏安曲线确定灯泡的功率1.明确伏安曲线的横、纵坐标的含义。
2.额定电压所对应的电流值，才是额定电流值，用P=U额I额，求出的功率才是额定功率。
3.用额定电压以外的各电压值对应的电流值求出的电功率，是实际功率。
由于灯泡的灯丝的电阻随温度的变化而变化，所以测出的电功率是灯泡在不同电压下的实际电功率和对应的电阻，对这二者都不能求平均值！【例题分析】【例1】（2021泰安）在“测量小灯泡的电功率”实验中，已知小灯泡的额定电压为2.5V ，正常工作时的电阻约为12ῼ。
现有器材：电源（电压为6V ，保持不变），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择： R 1（50Ω、2A ）、R 2（10Ω、1A ）。
请完成下列问题：（1）本次实验中应选择的滑动变阻器是______（选填“R 1”或“R 2”）；（2）某同学连接成了如图甲所示的电路，该电路中存在一处连接错误，只要改接一根导线就可以使电路连接正确，请你把接错的那一根导线找出来打上“×”，再用笔画线代替导线画出正确的连接；（3）电路正确连接后，闭合开关，移动滑动变阻器的滑片P 到某一位置，电压表示数如图乙所示为______V ；要测量小灯泡的额定功率，此时应将滑片P 向______（选填“A ”或“B ”）端移动；（4）实验小组多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的I U 关系图象如图丙所示。
初三物理教案：电功率-测量小灯泡的电功率
(1)试验器材
__________________________________________________
__________，原理
。
(2)画出实验电路图。
【例4】用伏安法测定额定电压为3.8V小灯定功率。电源电压为 6V，灯泡电阻约为8Ω。
(3)根据实验电路图连接试验器材．要求：滑片P右移时灯 变亮。
2
【例1】通过测量小灯泡的电功率的实验，我们了解了实际功率与 额定功率的区别，以下关于电功率的说法中正确的是( )
A．用电器的实际功率一定大于其额定功率
B．同一用电器的实际功率可有无数个值，而额定功率只 有唯一值
C．将标有“220V 40W”的灯泡接在110V电路上时，它的实 际功率为20W
D．额定功率大的用电器，电流做的功也越多
(2)实验电路图：
(3)实验步骤 实验前查看小灯泡的额定电压，然后按设计的电路图连接实物电路，
注意测量在以下三种情况下的小灯泡的功率： ①是小灯泡在额定电压下工作，测出小灯泡的功率； ②使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，测出
它的功率；
③是小灯泡的两端电压低于额定电压，观察小灯泡的亮度，测出它的功 率。
A．变阻器总阻值太大
B．电压表量程太大
C．灯泡灯丝断开
D．电源电压太低
【例6】如图所示，为某同学在做电学实验时的电路图的一部分，根据 此电路图，你可判断该同学不可能做的实验是( ) A．测定小灯泡的电阻值 B．测定小灯泡的实际电功率 C．测定小灯泡的额定电功率 D．测定串并联小灯泡的电流和电压的关系
【例4】(4)小刚合理地连接好电路，闭合开关，出现以下故障，请分 析故障产生的原因。 故障 1：开关闭合，灯不亮，电流表有示数，电压表示数为0 。 原因是____________。 故障 2：开关闭合，灯不亮，电压表有示数约为6V，电流表示 数为0。原因是________。 故障 3：开关闭合，灯较亮，无论怎样移动滑片P，灯泡亮度 都不变，一会儿灯泡熄灭。原因是 _________________________________。 故障 4：开关闭合，灯较暗，无论怎样移动滑片P，灯泡亮度 都不变，原因是_______________________________
初中物理测量小灯泡的电功率知识点汇总
初中物理测量小灯泡的电功率知识点汇总
伏安法测小灯泡的功率
P
【实验原理】UI
【实验器材】电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器。
【实验电路图】
【实验步骤】
①按电路图连接实物。
②检查无误后，闭合开关。
移动滑片，使小灯泡在额定电压下发光，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡的额定功率。
③调节滑动变阻断器，使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
④调节滑动变阻断器，使小灯泡两端的电压小于额定电压，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
【实验表格】
次数电压U/V 电流I/A 电功率P/W 发光情况
1
2
3
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路；
④不需要计算电功率的平均值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量电功率的几种特殊方法
同学们都熟悉用如图1的方法测量小灯泡
的电功率，这是测量电功率的标准方法，除过
这种方法外，还有几种测量电功率得特殊方
法，这里就结合几道考题予以介绍。
例1、要测出一只额定电压为3.8V的小灯泡的额定功率，器材有：电源（电压恒为6V）、阻值合适的滑动变阻器一个、开关一个、导线
若干、电流表一块、电压表一块，其中电流表
的量程完好，电压表的量程只有0～3V档可
用。
请设计电路，并回答：闭合开关，调节滑
动变阻器，使电压表的示数达到＿＿＿V时，
小灯泡恰好正常发光。
若此时电流表的示数为
0.3A，则小灯泡的额定功率为＿＿＿W。
解析：显然，小灯泡的额定电压3.8V大于电压表的最大量程3V，所以我们不能用电压表直接测量小灯泡两端的电压；但是，由于电源电压已知，我们可考虑通过测量滑动变阻器两端的电压间接测量出小灯泡两端的电压。
因为电源电压为6V，小灯泡的额定电压为3.8V，这时滑动变阻器两端的电压为2.2V，而2.2V正好小于3V，所以可以这样来测量。
因此可得如图2的电路图。
然而，由于电压表测量的是滑动变阻器两端的电压，所以，要测量小灯泡的额定功率，电压表的示数应为2.2V。
而小灯泡的额定功率应为其额定电压（一定要注
意是 3.8V 而不是 2.2V ）和此时电流的乘积，所以有：W A V UI P 14.13.08.3=⨯==。
可以看出，用这样的电路测量电功率时，当电流表示数变大时电压表示数变小；而当电流表示数变小时电压表示数变大。
有时命题者也依此命题，请同学们注意。
例2、在一次测定小灯泡额定功率的实验中，老师给出了如下器材：额定电压为U 0的小灯泡、电源（电压未知）、一个阻值为R 的电阻、一个滑动变阻器、一只电流表、一只电压表、一个单刀双掷开关和若干导线。
实验时不能忽略灯丝的电阻随温度的变化。
⑴小张同学设计的实验电路图如图3，请你
根据这个电路图写出测量小灯泡额定功率的主
要步骤和需要测量的物理量（物理量用字母表
示）。
⑵本实验中，小灯泡额定功率的表达式P=＿＿＿＿＿＿＿。
⑶若在给出的器材中只将其中的一只电流表改为一只电压表，请你重新设计一个实验电路图，测量小灯泡的额定功率（只画出电路图，不需要说明测量步骤）。
解析：⑴由于题目中只给了电流表，所以设法使小灯泡两端的电压等于其额定电压是解决问题的关键。
从电路图可以看出，小灯泡与定值电阻并联，它们两端的电压相等，而定值电阻两端的电压为U=I R R ，这样，如果将S 掷向1时，当电流表的示数为R
U 0时，它们两端的电压就为小灯泡的额定电压U 0。
因此，我们可以这样测量小
灯泡的额定功率：a 、计算当R 两端的电压为U 0时，通过它的电流为R U 0；b 、S 掷向接线柱1，调节滑动变阻器，使电流表的示数为R
U 0；c 、保持滑动变阻器滑片不动，S 掷向接线柱2，读出电流表示数I 。
⑵这一步我们来推导P 的表达式：显然，L 和R 是并联的，当S 接1时，电流表测量的是R 的电流，大小为R
U 0；当S 接2时，电流表测量的是R 和L 的总电流I 所以，通过L 的电流为R U I 0-。
而我们
前面已经看到这时L 两端的正好是小灯泡的额
定电压U 0，所以小灯泡的额定功率为：
)(00R
U I U P -=。
⑶由于题目中只给出了电压表，所以应设法测量出小灯泡正常工作时的电流，而定值电阻的阻值已知，若能测量出它两端的电压，就能求出它的电流，这时如果小灯泡和定值电阻串联，则小灯泡的电流就是定值电阻的电流。
因此我们可设计出如图4的电路来测量小灯泡的额定功率。
例3、某家用电能表上标有“220V 5A 3000r/kWh ”的字样，当家中某用电器单独工作时，电能表1min 转了45转。
由此可估算出该家用电器的总功率为＿＿＿＿W 。
解析：这道题可根据t
W P =来计算。
首先，我们要明白“3000r/kW •h ”的意义，它的意义是表盘每转动3000转用电器消耗的电能是1 kW •h 。
因为电能表1min 转了45转，所以它1h 应转动2700转，消耗
0.9 kW •h 的电能。
所以有：kW t W P 9.01h
h kW 0.9=⋅==。
因此，该家用电器的功率为900W 。
需要说明的是，这本是一道简单的题目，但是由于学生不注意教材中的小实验，使得本题在某市的中考中得分仅为5%。
这就说明对于教材的细节，尤其是应用性强的小实验、阅读材料一定要特别重视。
