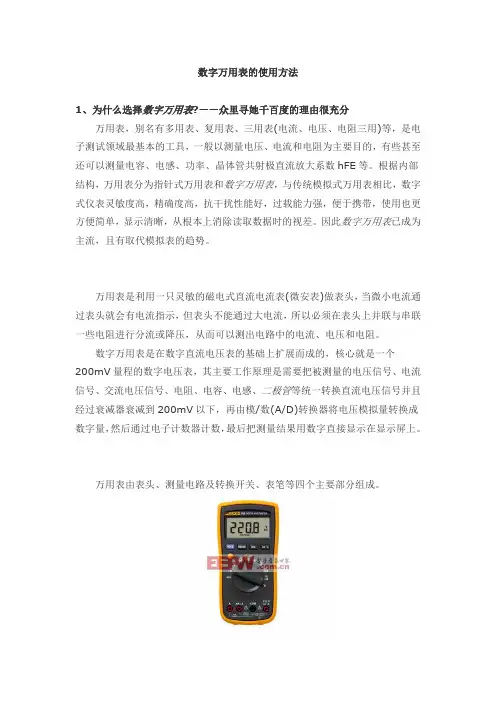

数字万用表的使用方法01

3.直流电流测量
（1）拔出表笔，旋转“功能/量程开 关”到“A”档位范围，选择合适的 量程。 （2）黑色表表插入“COM”插孔，红 色表笔插入显露的“mA”插孔或 “10A”插孔。将表笔串入被测电流 源，仪表显示电流读书的同时，会 指示出红表笔一端的记性
注意：
1）被测电流范围未知时，应选择最大量程 2）显示屏只显示最高位“1”时，说明被测 电流已超过使用的量程。 3）“mA”插孔最大输入200mA,过载会熔 断仪表内熔丝。 4）“10A”插孔最大输入10A，过载熔断仪 表内熔丝。
2.交流电压的测量
（1）旋转“功能/量程开关 ”到“V~”范围，选择量 程。 （2）黑色表笔插入 “COM”插孔，红色表笔 插入显露的“VΩ”插孔， 将表笔并联接到被测电压 源两端。
注意：
1）参见直流电压测量注意事项。 2）“200mv”挡输入保护最大250V，其余 电压量程为交流700V（直流1000V）， 虽然有可能显示读数，但可能损坏仪表 。
液晶显示器
功能开关旋钮 电源开关
电阻电压测试 孔
三极管测试插 孔
电流测试插 孔
测试公共接地 端
面板图及操作键作用说明
面板布置如上图所示
①Ω：电阻挡：分200Ω, 2K, 20K ,200K,2M, 200M六档；
② V~：交流电压档：分2V, 20V, 200V, 750V四档；
③ V=：直流电压档：分200mV, 2V, 20V, 200V, 1000V五档； ④ A=：直流电流档：分200A, 2mA,20mA, 200mA， 20A五档； ⑤ A~：交流电流档：分200mA, 20A两档；
实验3 数字万用表使用方法
实验目的
（1）掌握数字式万用表的使用方法和操作 步骤。 （2）熟悉数字式万用表各测量档位的测量 参数及量程范围
概述
• 万用表又称多用表，用来测量直流电流 、直流电压和交流电流、交流电压、电 阻等，有的万用表还可以用来测量电容 、电感以及晶体二极管、三极管的某些 参数。
UT51型数字万用表
测量电阻
• 将选择开关旋在“Ω’挡的适当量程上， 将两根表笔短接，指针应指向零欧姆处， 如图所示。每换一次量程，欧姆挡的零点 都需要重新调整一次。测量电阻时，被测 电阻器不能处在带电状态。在电路中，当 不能确定被测电阻有没有并联电阻存在时 ，应把电阻器的一端从电路中断开，才能 进行测量。测量电阻时，不应双手触及电 阻器的两端。
⑥ hFE：三极管β测量，有NPN和PNP两种型号管子的插孔
⑦ ：二极管测量，短路测量
1.直流电压测量
（1）旋动“功能/量程开 关”到“V”档位范围， 选择合适的量程。 （2）黑色表笔插入 “COM”插孔，红色表 笔插入显露的“VΩ”插 孔。将表笔并联到被测 电压电源两端。
注意：
1）显示屏显示最高位“1”时，说明被测电 压已超过使用量程。不知被测电压范围 时，应选择最大量程。 2）“200mV”挡输入保护最大250V，其余 电压量程为直流1000V（交流700V）， 更搞电压可能损坏仪表。
c b 3DG6 e c b e 9013
c、.测定β值：按三极管三个极的位置，将其插入万用表的三
极管插孔，并根据三极管的类型，选择至NPN或PNP的位置
。如果三极管正常，应显示一个约20～200的数值，此即为该 三极管的β值。 注意： 1、当万用表的电池电量即将耗尽时，液晶显示器左上角 电池电量低提示。会有电池符号显示，此时电量不足， 若仍进行测量，测量值会比实际值偏高。 2、有的数字万用表没有自动关机功能，使用过后一定将
使用方法
① 一般测量： 测量电阻、电压（直流、交流）和电流（直流、交流）
时，只需将量程转换开关打到相应位置，表笔插在相应
插孔中即可。 特别提醒，如果误用数字万用表的电流档 测量电压，很容易将万用表烧坏。因此，在先测电流后， 再测电压时要格外小心，注意随即改变转盘和表笔的位置。
② 测二极管：
用数字万用表可以判断二极管的好坏、极性和材料。
注意：
1）当输入开路时，仪表处于超量程状态， 指显示最高位“1” 2）检测在线电阻时，应关闭被测电路的电 源，并使被测电路中电容放完电，才能 进行测量。 3）输入保护最大250V，更高电压可能损 坏仪表
6.电容测量
（1）旋转“功能/量程开关”到“F”范围 ，选择合适的量程。 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露的“VΩ”插孔，表笔并接到 被测电容两端。
4.交流电流测量
（1）拔出表笔，旋转“功能/量程开关” 到“A~”范围，选择合适的量程。 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露的“mA”插孔或“10A”插孔 。将表笔串入被测电流量程开关” 到“Ω”范围，选择合适的量程。 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露的“V Ω”插孔；表笔并接到 被测电阻两端。
电源开关置于关闭状态，以节省电池的电量。
0.67
红表笔 黑表笔
的负极。
③ 短路检查：
将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端 分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器 发出声响。 ④ 三极管的测量：
a、根据型号判别三极管的材料和类型：国产三极管的型号标
记为3XXX，其中，3AXX为锗PNP型；3BXX为锗NPN型； 3CXX为硅PNP型；3DXX为硅NPN型。 b、判定管脚：一般三极管的管脚排列如附录图8-3所示（从底 部看），准确判别可查手册。
注意：
1）当两表笔开路时，显示超量程。 2）通过被测器件的电流约1mA。 3）输入保护最大250V，更高电压可能损 坏仪表。
10.线路通断蜂鸣声快速检测
（1）旋转“功能/量程开关”到蜂鸣挡。 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露“VΩ”插孔；表笔跨接在待 查线路的两端。 （3）被检查的两点之间的电阻值小于约 30Ω，仪表会发出蜂鸣声响作为指示。
测量直流电流
• 电表必须按照电路的极性正确地串联在 电路中，选择开关旋在“mA”或‘μA”’ 相应的量程上。
测量二极管
方法：转盘打在( )档，红表笔插在右一孔内，黑表笔插在
右二孔内，两支表笔的前端分别接二极管的两极，如下图所
示，然后颠倒表笔再测一次。
若二极管正常，则两次测量的结果应该是：一次显示“1” 字样或没有显示，另一次显示零点几的数字。此数字即是二 极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右， 且此时红表笔接的是二极管的正极，而黑表笔接的是二极管
注意：
1）被测线路必须在切断电源状态下检查， 线路带电将导致仪表错误判断。 2）输入保护最大250V,更高电压可能损坏 仪表。
11.其他
（1）数据保持功能。按下数据保持键，显 示屏出现”
实验注意事项
（1）使用之前
注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则 在测量直流电量时会因正负极的反接损坏表 头部件。 • 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
注意：
1）频率信号的幅度应当控制在几百毫伏到 几十伏范围，被测信号较强时，应使用 外部衰减器，噪声环境中，小信号测试 可使用屏蔽电缆。电压高于100V，虽可 获得读数，但可能超差。 2）输入保护最大250V，更高电压可能损 坏仪表。
8.温度测量
（1）旋转“功能/量程开关”到“TEMP” 挡，（2）将热电偶的黑色插头插入仪表 的“COM”插孔，红色插头插入显露的 “VΩ”插孔；
注意事项（二）
• 3、 测量时，手指不要触及表笔的金属部分 和被测元器件。 • 4、测量中若需转换量程，必须在表笔离开 电路后才能进行，否则选择开关转动产生 的电弧易烧坏选择开关的触点，造成接触 不良的事故。 • 5、在实际测量中，经常要测量多种电量， 每一次测量前要注意根据每次测量任务把 选择开关转换到相应的挡位和量程。 • 6.测量完毕，功能开关应置于交流电压最大 量程档。
注意：
1）对于充有电荷的电容应进行放电，然后 进行测量。 2）输入保护最大电压60V，更高电压可能 损坏仪表。电容量程各档应尽可能避免 误测电压。 3）单位：1pF=10-6uF;1nF=10-3uF
7.频率测量
（1）旋转“功能/量程开关”到“HZ”挡。 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露的“VΩ”插孔；表笔并接到 被测信号源两端。
注意：
1）当热电偶插入温度测量插座后，自动显 示被测温度；未插入热电偶或当热电偶 开路时，显示环境温度。 2）仪表随机附K型简装热电偶，极限测量 温度为250℃ 3）输入保护最大250V，更高电压可能损 坏仪表。
9.二级管测试
（1）旋转“功能/量程开关”到二极管测 试挡 （2）黑色表笔插入“COM”插孔，红色表 笔插入显露的“VΩ”插孔；表笔接到被 测二极管两端。仪表显示二极管正向压 降，单位“V”；当二极管反接时，显示 超量程。
