在安装卫生间的排水管时，经常会感到疑惑，那么排水斜三通怎么量尺寸？
卫生间的排水斜三通已包含在定额里的管件中，不单独计算；卫生间排水管的斜三通一般距顶规范是35CM，具体尺寸还是要以现场的情况定。
三通为管件、管道连接件。
又叫管件三通或者三通管件，三通接头，用在主管道要分支管处。
三通是具有三个口子，即一个进口，两个出口；或两个进口，一个出口的一种化工管件，有T形与Y形，有等径管口，也有异径管口，用于三条相同或不同管路汇集处，主要作用是改变流体方向。
三通规格尺寸对照表

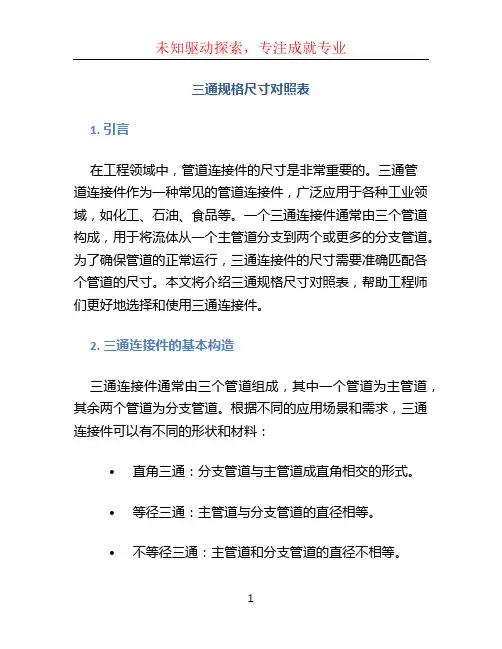

三通规格尺寸对照表1. 引言在工程领域中，管道连接件的尺寸是非常重要的。
三通管道连接件作为一种常见的管道连接件，广泛应用于各种工业领域，如化工、石油、食品等。
一个三通连接件通常由三个管道构成，用于将流体从一个主管道分支到两个或更多的分支管道。
为了确保管道的正常运行，三通连接件的尺寸需要准确匹配各个管道的尺寸。
本文将介绍三通规格尺寸对照表，帮助工程师们更好地选择和使用三通连接件。
2. 三通连接件的基本构造三通连接件通常由三个管道组成，其中一个管道为主管道，其余两个管道为分支管道。
根据不同的应用场景和需求，三通连接件可以有不同的形状和材料：•直角三通：分支管道与主管道成直角相交的形式。
•等径三通：主管道与分支管道的直径相等。
•不等径三通：主管道和分支管道的直径不相等。
•材料：三通连接件的制造材料可以是金属、塑料或复合材料，具体的选择取决于流体的性质和工作环境。
3. 三通规格尺寸对照表为了方便选择和使用三通连接件，根据国家标准和行业惯例，制定了相应的三通规格尺寸对照表。
以下是一部分常见的三通规格尺寸对照表，以供参考：规格（英寸）外径（毫米）长度（毫米）1/221.34253/426.6725133.40251 1/442.16321 1/248.2632260.33382 1/273.0345388.90514114.364表中的尺寸是目前常见的国际标准尺寸，可以满足大部分工程需求。
如果项目需要使用特殊尺寸或非标准尺寸的三通连接件，可以根据具体需求进行定制制造。
4. 如何选择三通连接件选择合适的三通连接件需要考虑以下几个方面：4.1 流体性质首先要确定流体的性质，包括流体的类型、温度、压力等。
根据流体的性质选择合适的材料和尺寸，以确保连接件能够承受流体的作用。
4.2 连接方式三通连接件有不同的连接方式，如焊接、螺纹或法兰连接等。
选择合适的连接方式需要考虑工程项目的需求以及现有管道的连接方式。
4.3 管道尺寸三通连接件的尺寸需要与管道的尺寸相匹配。
机械三通开孔尺寸表
机械三通开孔尺寸表
采用支管接头时支管最大允许直径(mm)
支管直径DN
主管直径DN
机械三通机械四通
50 25 --
65 40 32
80 40 40
100 65 50
125 80 65
150 100 80
200 125 100
250 150 100
300 200 100
机械三通，四通的安装：
1.安装机械三通，四通时，应在钢管支架接口位置开孔，开孔使用专用的钢管开孔机械和带中心距的中央钻头。
2.将开孔机底座上的V形铁骑附在管道上，调整链条长度，并用插销定位，然后紧固链条另一端的螺母，使本机牢固的定位在管道上，用与开孔大小相应（见开孔尺寸表）具有定位功能的专用空心钻头进行钻孔。
钻孔时扳动（压下）手柄，使开孔器徐徐向下，接近管子时查看位置是否正确，并适当添加润滑，冷却剂。
3.用游标卡尺检验开孔尺寸，并清理毛刺，油污，使其表面干净，光滑。
4.在密封圈的唇部和背部涂上润滑剂，放入机械三通（四通）的密封槽内。
检查密封圈与孔洞间隙必须均匀，安装于钢管孔洞上下，用力矩扳手均匀拧紧两侧螺栓。
消防机械三通开孔尺寸对照表

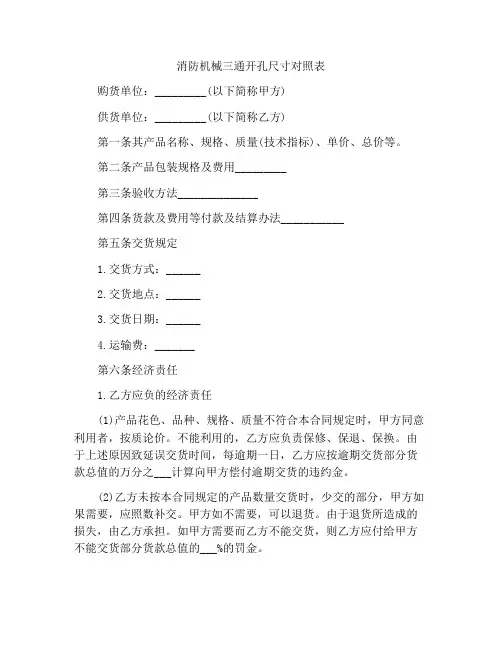

消防机械三通开孔尺寸对照表购货单位：_________(以下简称甲方)供货单位：_________(以下简称乙方)第一条其产品名称、规格、质量(技术指标)、单价、总价等。
