最新异径三通规格表
2011年最新异径三通规格表|等径三通规格表|异径三通规格型号表
异径三通规格表|等径三通规格表
公称通径
Nominal Diameter 坡口处外径
Outside Diameter 中心至端面
Center to End
D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
40×40×20 1.1/2×1.1/2×3/4 48.3 45 26.9 25 57 57
40×40×15 1.1/2×1.1/2×1/2 48.3 45 21.3 18 57 57
50×50×50 2×2×2 60.3 57 60.3 57 64 64 50×50×40 2×2×1.1/2 60.3 57 48.3 45 64 60
50×50×32 2×2×1.1/4 60.3 57 42.4 38 64 57
50×50×25 2×2×1 60.3 57 33.7 32 64 51
50×50×20 2×2×3/4 60.3 57 26.9 25 64 44
65×65×65 2.1/2×2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×65×50 2.1/2×2/1/2×2 73.0 76 60.3 57 76 70
65×65×40 2.1/2×2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×65×32 2.1/2×2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×65×25 2.1/2×2/1/2×1 73.0 76 33.7 32 76 57
80×80×80 3×3×3 88.9 89 88.9 89 86 86
80×80×65 3×3×2.1/2 88.9 89 73.0 76 86 83
80×80×50 3×3×2 88.9 89 60.3 57 86 76
80×80×40 3×3×1.1/2 88.9 89 48.3 45 86 73
80×80×32 3×3×1.1/4 88.9 89 42.4 38 86 70
90×90×90 3.1/2×3.1/2×3.1/2 101.6 - 101.6 - 95 95
90×90×80 3.1/2×3.1/2×3 101.6 - 88.9 89 95 92
90×90×65 3.1/2×3.1/2×2.1/2 101.6 - 73.0 76 95 89
90×90×50 3.1/2×3.1/2×2 101.6 - 60.3 57 95 83
90×90×40 3.1/2×3.1/2×1.1/2 101.6 - 48.3 45 95 79
100×100×100 4×4×4 114.3 108 114.3 108 105 105
100×100×90 4×4×3.1/2 114.3 108 101.6 - 105 102
100×100×80 4×4×3 114.3 108 88.9 89 105 98
100×100×65 4×4×2.1/2 114.3 108 73.0 76 105 95
100×100×50 4×4×2 114.3 108 60.3 57 105 89
100×100×40 4×4×1.1/2 114.3 108 48.3 45 105 86
125×125×125 5×5×5 141.3 133 141.3 133 124 124
125×125×100 5×5×4 141.3 133 114.3 108 124 117 125×125×90 5×5×3.1/2 141.3 - 101.6 - 124 114
125×125×80 5×5×3 141.3 133 88.9 89 124 111
125×125×65 5×5×2.1.2 141.3 133 73.0 76 124 108
125×125×50 5×5×2 141.3 133 60.3 57 124 105
150×150×150 6×6×6 168.3 159 168.3 159 143 143
150×150×125 6×6×5 168.3 159 141.3 133 143 137
150×150×100 6×6×4 168.3 159 114.3 108 143 130
150×150×90 6×6×3.1/2 1, 68.3 - 101.6 - 143 127
150×150×80 6×6×3 168.3 159 88.9 89 143 124
150×150×65 6×6×2.1/2 168.3 159 73.0 76 143 121
200×200×200 8×8×8 219.1 219 219.1 219 178 178
200×200×150 8×8×6 219.1 219 168.3 159 178 168
200×200×125 8×8×5 219.1 219 141.4 133 178 162
200×200×100 8×8×4 219.1 219 114.3 108 178 156
200×200×90 8×8×3.1/2 219.1 - 101.6 - 178 152
250×250×250 10×10×10 273.0 273 273.0 273 216 216
250×250×200 10×10×8 273.0 273 219.1 219 216 203
250×250×150 10×10×6 273.0 273 168.3 159 216 194
250×250×125 10×10×5 273.0 273 141.3 133 216 191
250×250×100 10×10×4 273.0 273 114.3 108 216 184
300×300×300 12×12×12 323.9 325 323.9 325 254 254
300×300×250 12×12×10 323.9 325 273.0 273 254 241
300×300×200 12×12×8 323.9 325 219.1 219 254 229
300×300×150 12×12×6 323.9 325 168.3 159 254 219
300×300×125 12×12×5 323.9 325 141.3 133 254 216
350×350×350 14×14×14 355.6 377 355.6 377 279 279
350×350×300 14×14×12 355.6 377 323.9 325 279 270 350×350×250 14×14×10 355.6 377 273.0 273 279 257
350×350×200 14×14×8 355.6 377 219.1 219 279 248
350×350×150 14×14×6 355.6 377 168.3 159 279 238
400×400×400 16×16×16 406.4 426 406.4 426 305 305
400×400×350 16×16×14 406.4 426 355.6 377 305 305
400×400×300 16×16×12 406.4 426 323.9 325 305 295
400×400×250 16×16×10 406.4 426 273.0 273 305 283
400×400×200 16×16×8 406.4 426 219.1 219 305 273
400×400×150 16×16×6 406.4 426 168.3 159 305 264
450×450×450 18×18×18 457 480 457 480 343 343
450×450×400 18×18×16 457 480 406.4 426 343 330
450×450×350 18×18×14 457 480 355.6 377 343 330
450×450×300 18×18×12 457 480 323.9 325 343 321
450×450×250 18×18×10 457 480 273.0 273 343 308
450×450×200 18×18×8 457 480 219.1 219 343 298
500×500×500 20×20×20 508 530 508 530 381 381
500×500×450 20×20×20 508 530 457 480 381 368
500×500×400 20×20×20 508 530 406.4 426 381 356
500×500×350 20×20×20 508 530 355.6 377 381 356
500×500×300 20×20×20 508 530 323.9 325 381 346
500×500×250 20×20×20 508 530 273.0 273 381 333
500×500×200 20×20×20 508 530 219.1 219 381 324
550×550×550 22×22×22 559 - 559 - 419 419
550×550×500 22×22×20 559 - 508 - 419 406
550×550×450 22×22×18 559 - 457 - 419 394
异径三通规格表[精选.]
![异径三通规格表[精选.]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9e2c3b84b7360b4c2f3f6470.webp)
异径三通规格表|等径三通规格表|异径三通规格型号表
公称通径
坡口处外径
中心至端面
D1 D2
A系列
A B系列
B A系列
A B系列
B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
40×40×20 1.1/2×1.1/2×3/4 48.3 45 26.9 25 57 57

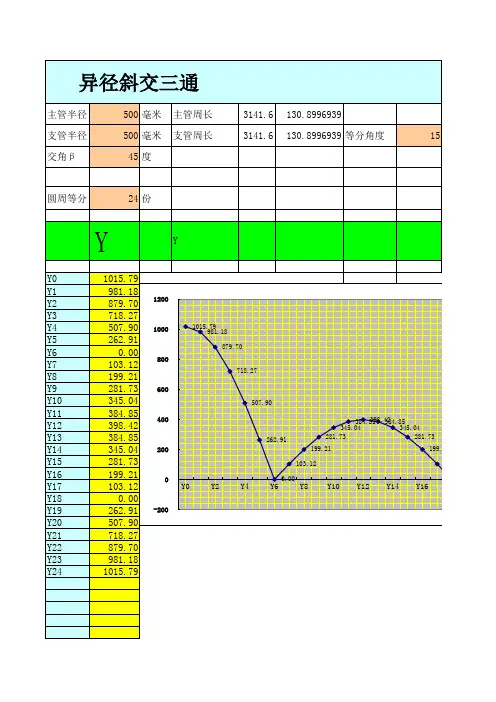

异径斜三通带图版
主管半径
500毫米主管周长3141.6130.8996939
支管半径500毫米支管周长3141.6130.8996939等分角度15
交角β45度
圆周等分24份
YY
Y01015.79Y1981.18Y2879.70Y3718.27Y4507.90Y5262.91Y60.00Y7103.12Y8199.21Y9281.73Y10345.04Y11384.85Y12398.42Y13384.85Y14345.04Y15281.73Y16199.21Y17103.12Y180.00Y19262.91Y20507.90Y21718.27Y22879.70Y23981.18Y241015.79 异径斜交三通
1015.79 981.18 879.70
718.27
507.90
262.91
0.00 103.12 199.21 281.73 345.04 384.85 398.42 384.85 345.04 281.73 199.2110
-200 0 200 400 600 800 1000 1200
Y0Y2Y4Y6Y8Y10Y12Y14Y16Y1
99.21
103.12 (0.00)262.91 507.90 718.27 879.70 981.18 1015.79
Y18Y20Y22Y24系列1
不锈钢异径三通规格
第 1 页 共 2 页 不锈钢异径三通规格
（实用版）

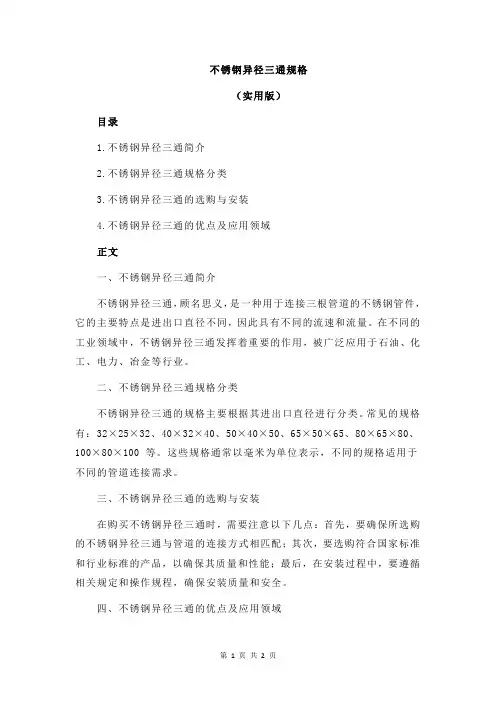

目录
1.不锈钢异径三通简介
2.不锈钢异径三通规格分类
3.不锈钢异径三通的选购与安装
4.不锈钢异径三通的优点及应用领域
正文
一、不锈钢异径三通简介
不锈钢异径三通，顾名思义，是一种用于连接三根管道的不锈钢管件，它的主要特点是进出口直径不同，因此具有不同的流速和流量。在不同的工业领域中，不锈钢异径三通发挥着重要的作用，被广泛应用于石油、化工、电力、冶金等行业。
二、不锈钢异径三通规格分类
不锈钢异径三通的规格主要根据其进出口直径进行分类。常见的规格有：32×25×32、40×32×40、50×40×50、65×50×65、80×65×80、100×80×100 等。这些规格通常以毫米为单位表示，不同的规格适用于不同的管道连接需求。
三、不锈钢异径三通的选购与安装
在购买不锈钢异径三通时，需要注意以下几点：首先，要确保所选购的不锈钢异径三通与管道的连接方式相匹配；其次，要选购符合国家标准和行业标准的产品，以确保其质量和性能；最后，在安装过程中，要遵循相关规定和操作规程，确保安装质量和安全。
四、不锈钢异径三通的优点及应用领域 第 2 页 共 2 页 不锈钢异径三通具有许多优点，如耐腐蚀、抗磨损、抗氧化等，这使得它在恶劣环境下也能保持稳定的性能。同时，不锈钢异径三通具有较高的流量和流速，可以有效地调节管道系统中的流体分布。
不锈钢异径三通的应用领域十分广泛，包括石油化工、电力冶金、船舶制造、医药卫生等。在这些领域中，不锈钢异径三通发挥着重要的作用，为各类工程项目提供了可靠的保障。
综上所述，不锈钢异径三通凭借其优异的性能和广泛的应用领域，成为了我国工业领域中不可或缺的重要管件。
PVC三通规格
给水硬聚氯乙烯管件（PVC—U）GB1002．2
90°三通、45°三通承口公称直径DN有：
20、25、32、40、50、65、75、90、110、125、140、160。
异径管长型、异径管短型直径D1—D2有：
25—20、32—20、32—25、40—20、40—25、40—32、50—20、50—25、50—32、50—40、65—25、65—32、60—40、60—50、75—32、75—40、75—50、75—65、90—40、90—50、90—65、90—75、110—50、110—65、110—75、110—90、125—65、125—75、125—90、125—110、140—75、140—90、140—110、140—125、160—90、160—110、160—125、160—140。
硬聚氯乙烯排水管件（GB／T5836）
45°斜三通公称外径D有：
50×50、75×50、75×75、90×50、90×90、110×50、110×75、110×110、125×50、125×75、125×110、125×125、160×75、160×90、160×110、160×125、160×160。
90°顺水三通公称外径D有：
50×50、75×75、90×90、110×50、110×75、110×110、125×125、160×160。
瓶型三通公称外径D有：
110×50、110×75。
异径管公称外径D有：
50—40、50×50、75×50、75×75、90×50、90×75、90×90、110×50、110×90、110×75、110×110、125×50、125×75、125×90、125×110、125×125、160×50、160×75、160×90、160×110、160×125、160×160。

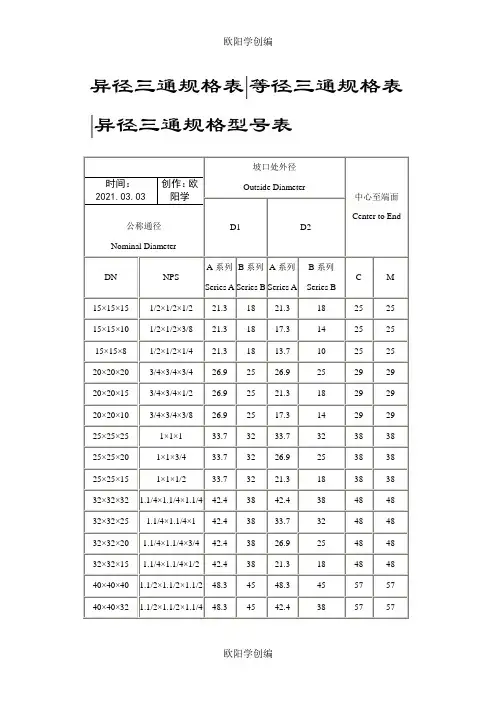

异径三通规格表之欧阳学创编
欧阳学创编
欧阳学创编 异径三通规格表|等径三通规格表|异径三通规格型号表
时间：2021.03.03 创作：欧阳学
公称通径
Nominal Diameter 坡口处外径
Outside Diameter
中心至端面
Center to End
D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57 欧阳学创编
异径管标准
______________________________________________________________________________________________________________

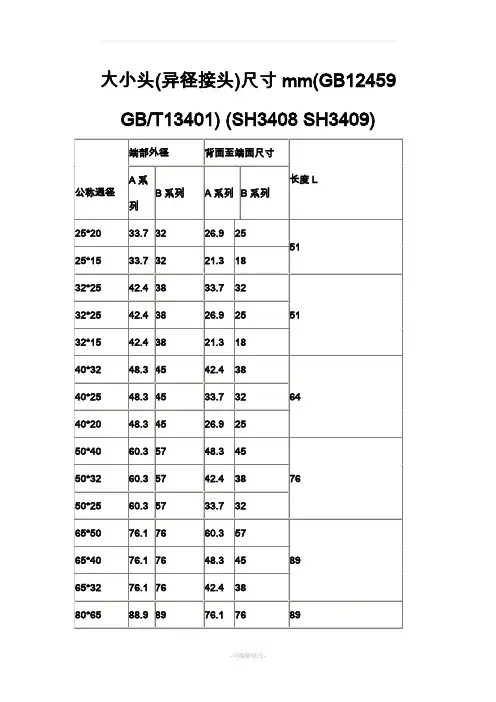

-可编辑修改- 大小头(异径接头)尺寸mm(GB12459
GB/T13401) (SH3408 SH3409)
公称通径 端部外径 背面至端面尺寸
长度L A系列 B系列 A系列 B系列
25*20 33.7 32 26.9 25
51
25*15 33.7 32 21.3 18
32*25 42.4 38 33.7 32
51 32*25 42.4 38 26.9 25
32*15 42.4 38 21.3 18
40*32 48.3 45 42.4 38
64 40*25 48.3 45 33.7 32
40*20 48.3 45 26.9 25
50*40 60.3 57 48.3 45
76 50*32 60.3 57 42.4 38
50*25 60.3 57 33.7 32
65*50 76.1 76 60.3 57
89 65*40 76.1 76 48.3 45
65*32 76.1 76 42.4 38
80*65 88.9 89 76.1 76 89 ______________________________________________________________________________________________________________
-可编辑修改- 8050 88.9 89 60.3 57
80*40 88.9 89 48.3 45
100*80 88.9 108 88.9 89
102 100*65 114.3 108 76.1 76
100*50 114.3 108 60.3 57
125*100 114.3 133 114.9 108
等径异径三通规格
等径、异径三通
公称通径
Nominal Diameter 坡口处外径
Outside Diameter 中心至端面
Center to End D1 D2
DN NPS A系列
Series A B系列
Series B A系列
Series A B系列
Series B C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38 25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
PE100级给水管件(承插异径三通)规格大全
材料名称规格型号单位
PE100级给水管件（承插等径直接）20个
PE100级给水管件（承插等径直接）25个
PE100级给水管件（承插等径直接）32个
PE100级给水管件（承插等径直接）40个
PE100级给水管件（承插等径直接）50个
PE100级给水管件（承插等径直接）63个
PE100级给水管件（承插等径直接）75个
PE100级给水管件（承插等径直接）90个
PE100级给水管件（承插等径直接）110个
PE100级给水管件（承插异径三通）25×20个
PE100级给水管件（承插异径三通）32×20个
PE100级给水管件（承插异径三通）32×25个
PE100级给水管件（承插异径三通）40×20个
PE100级给水管件（承插异径三通）40×25个
PE100级给水管件（承插异径三通）40×32个
PE100级给水管件（承插异径三通）50×20个
PE100级给水管件（承插异径三通）50×25个
PE100级给水管件（承插异径三通）50×32个
PE100级给水管件（承插异径三通）50×40个
PE100级给水管件（承插异径三通）63×20个
PE100级给水管件（承插异径三通）63×25个
PE100级给水管件（承插异径三通）63×32个
PE100级给水管件（承插异径三通）63×40个
PE100级给水管件（承插异径三通）63×50个
PE100级给水管件（承插异径三通）75×20个
PE100级给水管件（承插异径三通）75×25个
PE100级给水管件（承插异径三通）75×32个
PE100级给水管件（承插异径三通）75×40个
PE100级给水管件（承插异径三通）75×50个
PE100级给水管件（承插异径三通）75×63个
PE100级给水管件（承插异径三通）90×40个
PE100级给水管件（承插异径三通）90×50个
PE100级给水管件（承插异径三通）90×63个
PE100级给水管件（承插异径三通）90×75个
PE100级给水管件（承插异径三通）110×40个
桥架异径三通规格型号
桥架异径三通规格型号
桥架异径三通是一种用于电力、通信、控制等各个行业的配电与通信设备，具有互换性、安全性和可靠性等优点。它的规格型号是指其内径、外径、高度、材质等方面的参数，这些参数决定了桥架异径三通的适用范围和使用效果。
一、桥架异径三通的内径规格
桥架异径三通的内径规格决定了它的通径能力、通信和控制线缆的通路选择以及其适用的电缆截面尺寸范围等。内径规格一般分为25mm、32mm、40mm、50mm、65mm、75mm等多个规格。其中，25mm和32mm规格适用于分布式控制系统和小容量预制电缆线路；40mm和50mm规格适用于预制电缆线路和中等容量控制系统；65mm和75mm规格适用于大容量电缆线路和高容量控制系统。
二、桥架异径三通的外径规格
桥架异径三通的外径规格决定了其承受荷载能力、接入电缆盘底座的规格和安装方式等。外径规格一般分为50mm、60mm、80mm、100mm等多个规格。其中，50mm规格适用于轻型和中型设备；60mm和80mm规格适用于中型和重型设备；100mm规格适用于特大型设备和重载荷设备。
三、桥架异径三通的高度规格
桥架异径三通的高度规格决定了其在空间利用、通风散热和美观度等方面的优劣。高度规格一般分为25mm、50mm、75mm、100mm等多个规格。其中，25mm规格适用于一般场合和小容量线路；50mm、75mm规格适用于中等容量线路和高容量场合；100mm规格适用于特大容量线路和重载荷场合。
四、桥架异径三通的材质规格
桥架异径三通的材质规格决定了其耐腐蚀、防火和耐污染等特性。材质规格一般分为普通钢板、不锈钢、玻璃钢等多个规格。其中，普通钢板规格适用于一般环境和不要求特殊材质的场合；不锈钢规格适用于耐腐蚀和高美观度要求的场合；玻璃钢规格适用于耐腐蚀、防火和耐污染等特殊环境场合。 综上所述，桥架异径三通的规格型号是由多个方面因素决定的，包括内径、外径、高度、材质等。在选择桥架异径三通时，应该根据实际情况选择合适的规格型号，以确保其正常使用效果和长期可靠性。
不锈钢异径三通规格型号、材质、技术参数、标准
不锈钢异径三通是管道连接中常用的一种管件，它可以连接三条不同直径的管道，起到分流、合流的作用。在工业管道中，不锈钢异径三通扮演着十分重要的角色，因为它能够满足管道系统中不同直径管道的连接需求。那么，不锈钢异径三通的规格型号、材质、技术参数、标准都有哪些呢？本文将会从这几个方面对不锈钢异径三通进行全面评估和介绍，以便读者对其有更深入的了解。
一、规格型号
不锈钢异径三通的规格型号一般由其连接的三个管道的直径来表示。如果一个不锈钢异径三通的连接分别是Φ25、Φ32和Φ25的三条管道，那么它的规格型号可以表示为Φ25×Φ32×Φ25。在实际应用中，不锈钢异径三通的规格型号是根据管道系统的需要来选定的，需要根据具体的管道直径和布局来确定合适的规格型号。
二、材质
不锈钢异径三通一般采用不锈钢材质制作，这是因为不锈钢具有优良的耐腐蚀性能和机械性能，能够保证管道系统的长期稳定运行。常用的不锈钢材质包括304不锈钢、316不锈钢等，具体选用哪种材质需要结合管道系统的工作环境和介质性质来进行选择。
三、技术参数
不锈钢异径三通的技术参数主要包括工作压力、工作温度等。一般情况下，不锈钢异径三通能够承受一定的压力和温度，但需要根据具体的工作环境来选择合适的产品。在选用不锈钢异径三通时，需要注意其工作压力和工作温度是否能够满足管道系统的需求，以确保管道系统的安全运行。
四、标准
不锈钢异径三通的生产和质量一般需要符合相关的国家标准或行业标准。在国内，不锈钢异径三通的生产需要符合GB/T、HG、SH、JB等标准，而在国际上，也有一些相关的国际标准可以作为参考。选用不锈钢异径三通时，需要确保其产品质量符合标准要求，以确保管道系统的安全运行。
不锈钢异径三通作为管道连接中的重要管件，在规格型号、材质、技术参数、标准等方面有着其独特的特点和要求。在选择和使用不锈钢异径三通时，需要根据具体的管道系统需求来进行选型，并严格按照相关标准进行生产和安装，以确保管道系统的安全运行。不锈钢异径三通的质量和性能也在一定程度上影响着整个管道系统的运行稳定性和安全性，因此需要引起足够的重视。
