预应力钢绞线伸长量计算
预应力钢绞线理论伸长值计算方法1
二、后张法预应力筋理论伸长值计算
预应力筋理论伸长值应根据预应力筋受力状态分段计算。预应力筋理论伸长值ΔLB可按下式精确计算：
ΔLB=ΔL5+ΔL6
式中：
ΔL5——工作锚间预应力筋理论伸长值；
ΔL6——工作锚至工具锚间预应力筋理论伸长值；
注：设计图纸中给出理论伸长值仅为ΔL5。
（3）注意Xi的单位，公式二中以m为单位，公式一中以㎜为单位。
2、工作锚至工具锚间预应力筋理论伸长值 L6时应采用实测预应力筋弹性模量，分别计算预应力筋的两端。
计算公式为：
式中：
F——预应力筋锚外张拉力；
L0——张拉前工作锚至工具锚的预应力筋实测长度，包含千斤顶、限位板等的长度总和。其余符号同前述。
e——常数，取2.718281828计算；
K——实测管道每米局部偏差对摩擦的影响系数；
——实测预应力筋与管道壁间的摩擦系数。
K及 值当设计提供取值时可采用设计提供数值，设计未进行实际测定时，可参照附表1中取值计算。
附表1系数K及 值表
孔道成型方式
K
值
钢丝束、钢绞线、光面钢筋
带肋钢筋
精轧螺纹钢筋
预埋铁皮管道
（2）计算时Pi，Pi（平均值）按如下方式计算：
1）P1=张拉端张拉力，按“公式二”求得P1平均值；
2）P2=P1—2×（P1—P1平均值）张拉端张拉力，按“公式二”求得P2平均值；
3）P3=P2—2×（P2—P2平均值）张拉端张拉力，按“公式二”求得P3平均值；
4）P4、P5参照P2、P3计算方法类推。
1、工作锚间预应力筋理论伸长值
对于任意直线预应力筋或由多段曲线和直线组合的预应力筋，工作锚与工作锚之间预应力筋理论伸长值可根据预应力筋布置形式，分段计算出各段理论伸长值，然后各段叠加得出总理论伸长值，分段方法详见图1，各段理论伸长值（单位：㎜）按“公式一”计算：
预应力钢绞线理论伸长量计算实例
预应力钢绞线理论伸长量计按两端张拉，采用精确计算法和简化计算分别计算：
如LT40-09图菜子大桥边梁N1，预应力筋采用一束8φ15.24的钢绞线束，张拉控制力
F=195.3×8=1562.4KN，Ay=140×8=1120mm2，Ey=1.95×105Mpa，设孔道采用预埋金属波纹管成型，μ=0.225、k=0.0015。
）
N1立面布置图
1、精确计算：
将40mT梁的半个曲线预应力筋分成三段，采用桥梁规范公式分段计算：
当AB、CD为直线预应力筋时，θ=0
ΔL=(PL/AyEy)×(1-e-kL/KL) 公式①
当BC为曲线预应力筋时，θ=0.01745329252(180/πR)
ΔL=(PL/AyEy)×[]1-e-（KL+μθ）/（KL+μθ) ] 公式②
各段终点力N终=Fi×e-（KL+μθ）公式③
各段平均张拉力P平= Fi×[1-e-（KL+μθ）/（KL+μθ) ] 公式④
各段参数表（表1）
将表1中数据代入公式①、公式②：
分段求得ΔL=2×∑ΔL =273.50mm
2、简化计算：
将表1中的数据代入下式：
ΔL=P L/AyEy ( P近似平均张拉力)公式⑤
分段求得ΔL=2×∑ΔL=273.52mm
通过以上计算可以看出，采用精确计算和简化计算所得的结果相比，两者差值非常小，所以采用简化计算法是完全能满足曲线预应力张拉理论伸长值的计算精度要求的。
预应力钢绞线张拉理论伸长量计算公式
预应力钢绞线张拉理论伸长量计算公式:ΔL=(PpL)/(ApEp)式中:Pp――预应力筋的平均张拉力(N)L――预应力筋的长度(mm)Ap――预应力筋的截面面积(mm2)Ep――预应力筋的弹性模量(N/mm2)Pp=P(1-e-(kx+μθ))/(kx+μθ)式中:Pp――预应力筋平均张拉力(N)P――预应力筋张拉端的张拉力(N)x――从张拉端至计算截面的孔道长度(m)θ――从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注:当预应力筋为直线时Pp=P如果还不会算的话我这里有做好的EXCEL表格,你可以直接输入各种数进行计算。
理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算: △LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中:Fj ——预应力筋的张拉力;Ap ——预应力筋的截面面积;Ep ——预应力筋的弹性模量;LT ——从张拉端至固定端的孔道长度(m);K ——每米孔道局部偏差摩擦影响系数;u ——预应力筋与孔道壁之间的摩擦系数;θ ——从张拉端至固定端曲线孔道部分切线的总夹角(rad) 预应力束摩擦系数表预应力筋种类k u有粘结钢绞线(预埋波纹管)0.0015 0.25无粘结钢绞线0.004 0.0925m箱梁预应力张拉计算书管理提醒:本帖被120241126 从【桥梁隧道】移动到本区(2007-10-25)CK0+667.275立交桥箱梁,设计采用标准强度fpk=1860MPa的高强低松弛钢绞线,公称直径15.2mm,公称面积Ag=139mm2,弹性模量Eg=1.95×105MP。
为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
预应力计算 钢绞线伸长量计算 一
预应力计算钢绞线伸长量计算一、主要计算公式1.伸长量计算公式：L=△（P平×L）/（E×A）（1）L△：钢绞线伸长量，㎝P平：钢绞线平均张拉力，N L：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜2 2.平均张拉力P平=P×｛1-e-(kL+µθ）｝/(KL+µθ) (2) P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KN K：孔道摩擦影响系数，图纸中有说明；µ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度) 二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60 钢绞线为15束，弹性模量E=2.0×105MPa, µ=0.15; k=0.001 计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+µθ）｝/(KL+µθ) =195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419) =2807.3KN3.根据L=△（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。
5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长预应力施工工艺)6)6)6)波纹管铺设波纹管铺设波纹管铺设波纹管铺设、、、、锚垫板安装工艺锚垫板安装工艺锚垫板安装工艺锚垫板安装工艺①波纹管要逐根进行外观检查，表面不得有砂眼，咬口必须牢固、不得有松动现象。

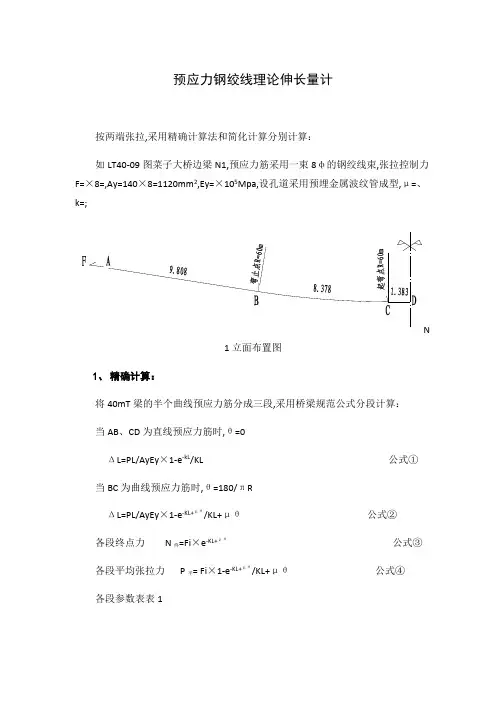

预应力钢绞线理论伸长量计算实例
预应力钢绞线理论伸长量计
按两端张拉,采用精确计算法和简化计算分别计算：
如LT40-09图菜子大桥边梁N1,预应力筋采用一束8φ的钢绞线束,张拉控制力F=×8=,Ay=140×8=1120mm2,Ey=×105Mpa,设孔道采用预埋金属波纹管成型,μ=、k=;
1立面布置图
1、精确计算：
将40mT梁的半个曲线预应力筋分成三段,采用桥梁规范公式分段计算：
当AB、CD为直线预应力筋时,θ=0
ΔL=PL/AyEy×1-e-kL/KL 公式①当BC为曲线预应力筋时,θ=180/πR
ΔL=PL/AyEy×1-e-KL+μθ/KL+μθ公式②
=Fi×e-KL+μθ公式③各段终点力N
终
各段平均张拉力P
= Fi×1-e-KL+μθ/KL+μθ公式④
平
各段参数表表1
将表1中数据代入公式①、公式②：
分段求得ΔL=2×∑ΔL =
2、简化计算：
将表1中的数据代入下式：
ΔL=P L/AyEy P近似平均张拉力公式⑤分段求得ΔL=2×∑ΔL=
通过以上计算可以看出,采用精确计算和简化计算所得的结果相比,两者差值非常小,所以采用简化计算法是完全能满足曲线预应力张拉理论伸长值的计算精度要求的;。
后张法预应力钢绞线张拉伸长值的计算
后张法预应力钢绞线张拉伸长值的计算预应力钢绞线是现代建筑中常用的一种材料，它通过施加张拉力来提供建筑物的强度和稳定性。
在实际的工程中，了解钢绞线的张拉伸长值是非常重要的，可以帮助工程师正确设计和施工建筑物。
钢绞线的张拉伸长值是指在施加一定的加载力后，钢绞线在长度方向上产生的伸长量。
这个伸长量可以用公式来计算：△L=P*L/AE其中，△L是钢绞线的伸长量，P是施加在钢绞线上的加载力，L是钢绞线的原始长度，A是钢绞线的截面积，E是钢绞线的弹性模量。
在计算钢绞线的伸长量时，需要提供一些已知的参数，包括钢绞线的截面积、弹性模量和施加在钢绞线上的加载力。
这些参数可以通过实验室测试和工程设计手册来获得。
在实际的工程中，通常使用预应力法来施加加载力。
预应力法是通过预先施加一定的张拉力来使钢绞线产生预应力，然后再施加混凝土以形成一个整体结构。
这种方法可以提高建筑物的强度和承载能力。
在预应力钢绞线的计算中，首先需要确定所需的预应力量。
这个预应力量可以根据工程设计要求来确定。
例如，在桥梁工程中，根据桥梁的跨度和荷载要求，可以确定所需的预应力量。
然后，根据预应力量和钢绞线的截面积，可以计算出所需的加载力。
在实际的施工中，通常使用专门的张拉设备来施加加载力。
这个设备可以通过应用力学原理将加载力转移到钢绞线上。
施加加载力后，需要测量钢绞线的伸长量，可以使用测量仪器来进行测量。
测量完钢绞线的伸长量后，可以计算出钢绞线的应力值。
计算钢绞线的应力值非常重要，可以用来评估钢绞线的性能并确保工程的安全性。
根据钢绞线的应力值，可以进行进一步的设计和分析，确保建筑物的结构稳定和可靠。
总之，预应力钢绞线的张拉伸长值计算是建筑工程中的一项重要任务。
通过正确计算钢绞线的伸长量和应力值，可以确保建筑物的结构安全和可靠。
在实际的施工中，需要根据工程设计要求和测量设备来进行计算和测量。
这些计算和测量可以帮助工程师正确设计和施工预应力结构。
预应力钢绞线伸长量的计算
后张法预应力钢绞线伸长量的计算预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。
预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。
一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。
对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。
本人接触多的是混凝土预应力钢绞线（PCstrand、1×7＝1860Mpa，270级高强底松弛），成孔方法多采用金属公称直径15,24mm，fpk螺旋管成孔，本文就以此两项先决条件进行论述。
1 施工准备：1.1 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一＝1860Mpa，般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为fpkMpa。
1×7公称直径15,24mm，锚下控制力为Δk=0.75 fpk1.2 根据施工方法确定计算参数：预应力管道成孔方法采用金属螺旋管成孔，查下表确定K、μ取值：表1注：摘自《公路桥涵施工技术规范》（JTJ 041-2000）附录G－8根据钢绞线试验结果取得钢绞线实际弹性模量Ep（一般为1.9～2.04×105Mpa）1.3 材料检测：金属螺旋管根据《公路桥涵施工技术规范》（JTJ 041-2000）附录G－7之要求检测；锚具根据《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》（JT/T329.1-1997）及《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》（JT/T 329.2-1997）之要求检测；钢绞线根据《预应力混凝土用钢绞线》GB/T5224-2003之要求检测2 理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
预应力钢绞线伸长量计算实例
预应力钢绞线伸长量计算实例预应力钢绞线是一种用于加固混凝土结构的材料，通过施加预先设计的张力，使钢绞线对混凝土施加压力，提高混凝土的承载能力和抗裂性能。
在预应力构件的设计和施工过程中，准确计算钢绞线的伸长量是非常重要的。
我们需要了解一些基本的概念。
预应力钢绞线的伸长量是指在受到预应力张力作用下，钢绞线的长度增加的量。
预应力钢绞线的伸长量可以通过以下公式来计算：伸长量 = 张力 / 弹性模量 * 截面积 * 长度其中，张力是施加在钢绞线上的预应力力值，弹性模量是钢绞线的材料特性，截面积是钢绞线的横截面积，长度是钢绞线的实际长度。
接下来，我们通过一个实例来说明如何计算预应力钢绞线的伸长量。
假设有一根直径为12.7mm的预应力钢绞线，长度为10m，材料的弹性模量为200 GPa，施加在钢绞线上的预应力为200 kN。
我们需要将钢绞线的直径转换为截面积。
钢绞线的截面积可以通过以下公式计算：截面积= π * (直径/2)^2将直径12.7mm代入公式中，我们可以计算出钢绞线的截面积为：截面积 = 3.14 * (12.7/2)^2 = 127.67 mm^2接下来，我们可以使用上述公式计算钢绞线的伸长量：伸长量 = 200 kN / 200 GPa * 127.67 mm^2 * 10 m将单位进行换算，我们可以得到伸长量的结果：伸长量 = 1.27 mm因此，在给定的条件下，这根预应力钢绞线在受到200 kN的预应力作用下，其长度将增加1.27 mm。
需要注意的是，实际的预应力钢绞线在施加预应力后，可能会有一定的弛松现象，即伸长量会有所减少。
这是由于材料的松弛和损失等因素引起的。
因此，在实际工程中，应该根据具体的材料特性和工程要求进行综合考虑和计算。
总结起来，预应力钢绞线的伸长量是通过施加预应力张力，使钢绞线受压变形而产生的。
通过计算预应力钢绞线的伸长量，可以帮助工程师准确设计和施工预应力构件，确保其安全可靠地工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预应力钢绞线实际伸长量计算方法
1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：
（1）当采用“行程法”测量伸长量：
L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量；
L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；
L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；
ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；
ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：
L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL
工作锚
控制应力*钢绞线截面积*钢绞线的根数=张拉力
根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。
注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系
数即可。
预应力钢绞线伸长量计算方法
预应力钢绞线张拉理论伸长量计算公式
ΔL＝（PpL）/（ApEp）
式中：Pp――预应力筋的平均张拉力（N）
L――预应力筋的长度（mm）
Ap――预应力筋的截面面积（mm2）
Ep――预应力筋的弹性模量（N／mm2）
Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）
式中：Pp――预应力筋平均张拉力（N）
P――预应力筋张拉端的张拉力（N）
x――从张拉端至计算截面的孔道长度（m）
θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数
μ――预应力筋与孔道壁的摩擦系数
1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。
ΔL=ΔL1+ΔL2
式中ΔL1从初应力到最大张拉力间的最大伸长值
ΔL2初应力以下的推算值
关于初应力的取值一般可取张拉控制应力的10—25%。
初应力钢筋的实际伸长值应以实际伸长值与实测应力关系线为依据，
与可采取相邻级的伸长值。
经验公式：
L实=（L b-L a）/0.8-L无阻（1）
L实=[（L b-L a）（L a-L c）]+-L无阻 (2 )
L实---------钢绞线实际伸长量
L a------ 张拉应力为20%的控制应力时，梁两端千斤顶活塞行程之和
L b------张拉应力为100%的控制应力时，梁两端千斤顶活塞行程之和
L c-----张拉应力为10%的控制应力时，梁两端千斤顶活塞行程之和
L无阻-----梁段两端千斤顶内钢绞线的无阻伸长量即L无阻=PL/EP*AP 对于以上公式，当钢绞线较短，角度较小时，用（2）式计算更接近伸长量，当钢绞线较长，角度较大时，用（1）式计算更接近设计伸长量，审由于预应力筋的长度及弯起角度决定实测伸长量的计算公式，钢绞线较短，弯起角度较小时，摩阻力所引起的预应力损失也较小，10—20%钢绞线的伸长量基本反映了真实变化，0.1-10%的伸长量可按相邻级别10-20%推算，钢绞线较长，弯起角度较大时，摩阻力所引起的预应力损失也较大，故初应力采用20-100%推算0—10%的伸长量更准确。
