电流互感器有什么用途
电流互感器的作用原理
电流互感器的作用原理
电流互感器是一种电气设备，用于测量电流，通常在高电流电路中将大电流转化为小电流以供测量或保护设备使用。
其主要作用是将高电流变压器到适宜的测量范围，以便进行监测、测量和保护。
以下是电流互感器的基本作用原理：
1.互感原理：电流互感器的基本原理是基于电磁感应的互感原理。
根据法拉第电磁感应定律，当一条导体中的电流变化时，会在附近的另一条导体中引起电动势的变化。
电流互感器利用这一原理将主导体（高电流电路）和次级导体（测量电路）通过磁耦合进行连接。
2.线圈结构：电流互感器通常包含一个主线圈，被连接在被测量电流所通过的主导体上。
此外，还有一个次级线圈，被连接在次级电路上，通常是通过一个测量设备（（如电流表或保护继电器）。
3.变压器作用：主线圈和次级线圈之间的磁耦合效应类似于变压器。
当主导体中的电流变化时，主线圈中会产生磁场。
由于次级线圈与主线圈磁耦合，次级线圈中就会感应出一个电动势，从而在次级电路中形成一个与主导体电流成比例的小电流。
4.变比：电流互感器的性能通常由一个变比（（turnsratio）来描述，表示主线圈中电流和次级线圈中电流的比例。
变比决定了电流互感器输出的电流与实际电流之间的关系。
5.准确性和精度：电流互感器的准确性和精度对于测量和保护应用至关重要。
因此，电流互感器的设计和制造需要考虑到线圈的匝数、磁芯材料、线圈绝缘和其他因素，以确保输出电流与实际电流之间的准确对应。
电流互感器的主要作用是将高电流电路中的电流转化为适宜的测量范围，以便进行电流的监测、测量和保护。
这在电力系统中广泛应用，包括电流测量、保护设备、电能计量等方面。
电流互感器与电压互感器
电压互感器
3.电压互感器的类型和型号 电压互感器按相数分,有单相和三相 两大类。按绕组绝缘和冷却方式分,有 油浸式和干式(含环氧树脂浇注式)两大 类。图2-16是应用广泛的JDZJ-10型电 压互感器,它为单相三绕组,环氧树脂浇 注绝缘,其额定电压为 10000V/√3∶100V/√3∶100V/3。
路状态。
电流互感器
3.电流互感器的类型和型号 电流互感器的类型很多。 按其一次绕组的匝数分,有单匝式(包括母线式、芯柱式、套管式等)和多匝式(包括 线圈式、线环式、串级式等)。 按其一次电压分,有高压和低压两大类。 按其用途分,有测量用和保护用两大类。 按其准确度等级分,测量用电流互感器有0.1、0.2、0.5、1、3、5等级,保护用电流 互感器有5P、10P两级。 按其绝缘和冷却方式分,有油浸式和干式两大类,油浸式主要用于户外装置中。
L：电流互感器 Z：支柱式 Z:浇注绝缘 B：保护用 J ：加大容量 9：设计序号 10:10kV电压等级
PART 03
第三部分
电压互感器
电压互感器
三、电压互感器(Voltage Transformer,文字符号TV) 注意：工程上简称PT 1.电压互感器的功用 (1)用来使仪表、继电器等二次设备与主电路绝缘 这与电流互感器的功用完全相 同,以提高一、二次电路运行的安全性和可靠性,并有利于保障人身安全。 (2)用来扩大仪表、继电器等二次设备应用的电压范围 例如用一只100V的电压表, 通过不同变压比的电压互感器就可测量任意高的电压,这也有利于电压表、继电器等二 次设备的规格统一和批量生产。
图2-16 JDZJ-10型电压互感器 1—一次接线端子 2—高压绝缘套
管 3—一、二次绕组(环氧树脂浇注) 4—壳式铁心 5—二次接线端子

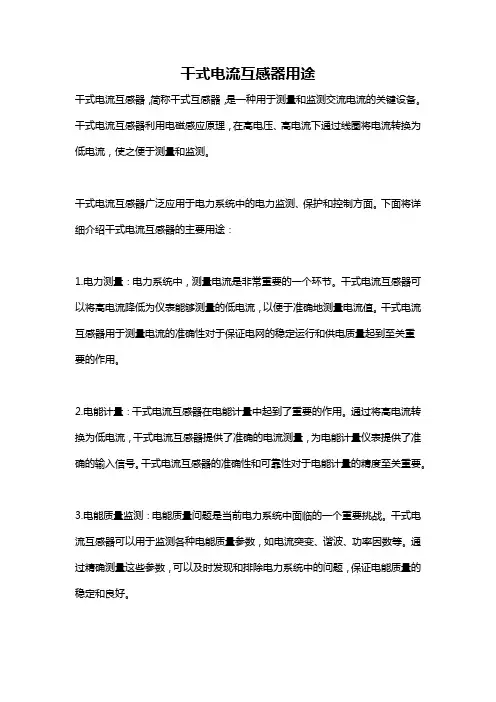

干式电流互感器用途
干式电流互感器用途干式电流互感器，简称干式互感器，是一种用于测量和监测交流电流的关键设备。
干式电流互感器利用电磁感应原理，在高电压、高电流下通过线圈将电流转换为低电流，使之便于测量和监测。
干式电流互感器广泛应用于电力系统中的电力监测、保护和控制方面。
下面将详细介绍干式电流互感器的主要用途：1.电力测量：电力系统中，测量电流是非常重要的一个环节。
干式电流互感器可以将高电流降低为仪表能够测量的低电流，以便于准确地测量电流值。
干式电流互感器用于测量电流的准确性对于保证电网的稳定运行和供电质量起到至关重要的作用。
2.电能计量：干式电流互感器在电能计量中起到了重要的作用。
通过将高电流转换为低电流，干式电流互感器提供了准确的电流测量，为电能计量仪表提供了准确的输入信号。
干式电流互感器的准确性和可靠性对于电能计量的精度至关重要。
3.电能质量监测：电能质量问题是当前电力系统中面临的一个重要挑战。
干式电流互感器可以用于监测各种电能质量参数，如电流突变、谐波、功率因数等。
通过精确测量这些参数，可以及时发现和排除电力系统中的问题，保证电能质量的稳定和良好。
4.电力系统保护：干式电流互感器在电力系统保护中起到了至关重要的作用。
它们用于电流差动保护、过流保护、方向保护等关键保护装置。
通过准确地测量电流和及时检测电流异常，干式电流互感器能够实现对电力系统的快速保护和切除故障电流，保证电力系统的安全和稳定运行。
5.电力系统监测：干式电流互感器可用于电力系统的监测和监视。
它们可以提供准确的电流测量，以便进行电流特征分析、负荷监控、异常监测等。
通过监测电力系统的运行状态和变化趋势，及时做出调整和优化，提高电力系统的运行效率。
综上所述，干式电流互感器在电力系统中有着广泛的应用。
它们可以用于电力测量、电能计量、电能质量监测、电力系统保护以及电力系统监测等领域。
干式电流互感器的准确性和可靠性对于保证电力系统的安全、稳定和高效运行起到了至关重要的作用。
电流互感器的定义及作用
定义电流互感器原理是依据电磁感应原理的。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流使用注意事项：1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联2）按被测电流大小，选择合适的变化，否则误差将增大。
同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。
电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。
另外，一次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。
因此，电流互感器二次侧都备有短路开关，防止一次侧开路。
在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。
一切处理好后方可再用。
4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。
电流互感器的作用
电流互感器的作用
电流互感器（Current Transformer，简称CT）是一种常用的电力测量和保护装置，主要用于测量和监测电路中的电流，并将其转化为绝缘可靠、标准化的小电流输出。
电流互感器的主要作用有以下几个方面：
1. 电流测量：电流互感器可用于精确测量电路中的电流大小，通过对电流信号的变换和放大，将高电流转化为安全的小电流输出，便于进行电能计量和负荷控制。
2. 电流保护：在变电站和电力系统中，电流互感器用于检测和保护电路中的过电流和短路故障。
当电路中的电流超过设定值或突然增大时，电流互感器会立即产生告警信号，并触发保护装置进行断电操作，保护电力设备的安全运行。
3. 系统监测：电流互感器的输出信号可以用于系统监测和数据采集。
通过连接到电流采集监控设备，可以实时监测电力系统中的电流大小和负荷变化，对电力系统的状态进行实时分析和评估，提高系统的稳定性和可靠性。
4. 负荷控制：电流互感器可以用于实现电力系统的负荷控制和调节。
通过监测电路中的电流变化，可以及时调整负荷分配和供电方式，以提高电能利用效率和功率因数。
5. 泄漏电流检测：电流互感器还可用于检测和测量电路中的泄漏电流。
泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流，通常是非常小的电流值。
借助电流互感器，可以对泄漏电流进行快速准确的测量和检测，及时发现和处理潜在的安全隐患。
在电力系统中，电流互感器是一项非常重要的设备，广泛应用于各种场合。
它的作用不仅限于电流测量和保护，还涉及到电能计量、负荷控制、故障检测等方面，对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。
电流互感器用途、使用注意事项
电流互感器用途、使用注意事项
1、什么是电流互感器？它有什么用途？
电流互感器是将高压系统中的电流或低压系统中的大电流，变成标准的小电流（5A或1A）的电器。
它与测量仪表相配合时，可测量电力系统的电流；与继电器配合时，则可对电力系统进行保护。
同时，它能使测量仪表和继电保护装置标准化，并与高电压隔离。
电流互感器的工作原理与变压器相同，其原理接线如图所示，测量时，一次绕组串联在被测电路中，二次绕组与测量仪表、继电器、指示电路等串联。
2、使用电流互感器时应注意什么？
使用电流互感器应注意以下几点：
1）要根据被测电流的大小来选择额定电流值和电流比，且要与仪表配套使用；
2）电流互感器应串联在被测电路中使用；
3）电流互感器的二次绕组和外壳应可靠接地，以防高压危险；
4）运行中的电流互感器二次绕组绝不允许开路，否则会在二次绕组两端产生高压，烧毁电流互感器，甚至危及人身安全。
因此，电流互感器在运行时，若需在二次侧拆装仪表，必须先将二次侧短路后才能拆装。
而且，在二次侧不允许装设熔断器或开关。
3、电流互感器运行时应进行哪些检查？
电流互感器运行时应进行以下检查：
1）检查电流互感器的瓷质部分是否清洁，有无破损、裂纹及放电现象；
2）检查电流互感器有无异常声响和焦臭味；
3）检查一次侧导线接头是否牢固，有无松动、过热现象；
4）检查二次侧接地是否牢固、良好，有无松动、断裂现象；
5）检查充油电流互感器的油位是否正常，有无渗漏油现象；
6）检查二次侧仪表指示是否正常。
互感器的原理是和用途
互感器的原理是和用途
互感器是一种能够测量电流或电压的装置，其原理基于法拉第定律和电磁感应原理。
当电流通过互感器的一侧线圈时，会产生一个与电流成正比的磁场。
这个磁场会穿过互感器的另一侧线圈，从而产生电压。
通过测量电压的变化，可以得知通过互感器的电流大小。
互感器的主要用途有以下几个方面：
1. 测量电流：互感器广泛应用于电气系统中，可以将高电压的电流转换为较小的可测量电流，以方便监测和测量电气设备的电流负荷。
2. 电能计量：互感器被用于电能计量系统中，用来将高电压的电流转换为可测量的低电压信号，以便于电能的计量和报告。
3. 保护和控制：因为互感器可以测量电流的变化，所以在电力系统中被广泛应用于保护和控制装置中。
例如，互感器的输出信号可以用于过流保护、短路保护和电能负荷管理等。
4. 输变电系统：互感器在输变电系统中起着非常重要的作用，用来监测和控制电流以及电压的变化。
这可以保证电力系统的稳定性和安全性。
总体而言，互感器是电力系统中的重要组成部分，其主要原理是根据电磁感应原
理测量电流或电压，用于监测和控制电气设备的运行，以及保护电力系统的安全性。
互感器的重要作用和分类
互感器的重要作用和分类由于仪表的量限不能无限扩大，在计量交流电网中的高电压、大电流系统的电能时，需要使用一种能按比例地变换被测交流电压或电流的计量器具。
其中变换交流电压的称为电压互感器，文字符号为TV；变换交流电流的称为电流互感器，文字符号为TA。
一、互感器的重要作用：1)利于扩大测量仪表的量程，而且功耗小，因为互感器将大电流或高电压降低为小电流或低电压。
2)有利于测量仪表的标准化和小型化，因为使用互感器以后不必要再按测量电流的大小或测量电压的高低设计不同量程的仪表。
3)有利于保障测量工作人员和仪表设备的安全，因为互感器隔离了被测电路的大电流或高电压。
另外，当电力线路发生故障出现过电压或过电流时，由于互感器铁芯趋于泡和，其输出不会呈正比增加，能够起到对测量人员及仪表的保护作用。
4)有利于降低测量仪表等二次设备的绝缘要求，因为使用互感器以后不必再按实际被测电流或电压设计测量仪表从而简化仪表工艺、降低生产成本，方便安装使用。
5)有利于进行远距离测量，因为使用互感器以后可以利用较长的小截面导线方便地进行远距离测量。
另外，可以通过互感器取出零序电流或零序电压分量供反映接地故障的继电保护装置使用；还可以通过互感器改变接线方式，满足各种测量和保护的要求，而不受一次回路的限制。
二、互感器的分类：1)按电压等级：可分为高压和低压，高供高计电能装置采用高压电流互感器，高供低计电能装置采用低压电流互感器。
低压电流互感器按外形可分为羊角式与穿心式，可根据实际需要选择。
对于大变比的低压电流互感器，釆用羊角式，应处理好接头，否则容易烧毁；而小变比的低压电流互感器采用穿心式，由于采用多匝安装方式，需防止产生计量倍率错差。
目前电力系统中，不建议使用多匝的穿心式低压电流互感器。
2)按安装地点：可分为户内式和户外式电流互感器。
3)按绝缘种类：可分为油绝缘、浇注绝缘、干式、瓷绝缘和气体绝缘等电流互感器。
4)按用途：可分为测量用和保护用电流互感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器有什么用途
电流互感器
电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
电流互感器有什幺用途
电流互感器是变电站的主要电气设备之一，主要提供保护、测量用的二次电流，其一次侧与一次高压设备相连，二次侧与二次设备相连，它不仅能使测量仪表和继电器保护等二次电气设备与高压电器装置有效的隔离，保。
