电流互感器准确级大全
电流互感器准确级

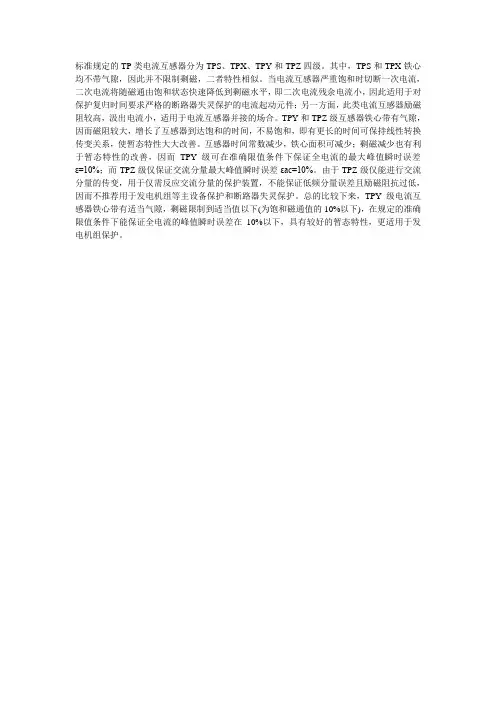

标准规定的TP类电流互感器分为TPS、TPX、TPY和TPZ四级。
其中，TPS和TPX铁心均不带气隙，因此并不限制剩磁，二者特性相似。
当电流互感器严重饱和时切断一次电流，二次电流将随磁通由饱和状态快速降低到剩磁水平，即二次电流残余电流小，因此适用于对保护复归时间要求严格的断路器失灵保护的电流起动元件；另一方面，此类电流互感器励磁阻较高，汲出电流小，适用于电流互感器并接的场合。
TPY和TPZ级互感器铁心带有气隙，因而磁阻较大，增长了互感器到达饱和的时间，不易饱和，即有更长的时间可保持线性转换传变关系，使暂态特性大大改善。
互感器时间常数减少，铁心面积可减少；剩磁减少也有利于暂态特性的改善，因而TPY级可在准确限值条件下保证全电流的最大峰值瞬时误差ε=10%；而TPZ级仅保证交流分量最大峰值瞬时误差εac=10%。
由于TPZ级仅能进行交流分量的传变，用于仅需反应交流分量的保护装置，不能保证低频分量误差且励磁阻抗过低，因而不推荐用于发电机组等主设备保护和断路器失灵保护。
总的比较下来，TPY级电流互感器铁心带有适当气隙，剩磁限制到适当值以下(为饱和磁通值的10%以下)，在规定的准确限值条件下能保证全电流的峰值瞬时误差在10%以下，具有较好的暂态特性，更适用于发电机组保护。

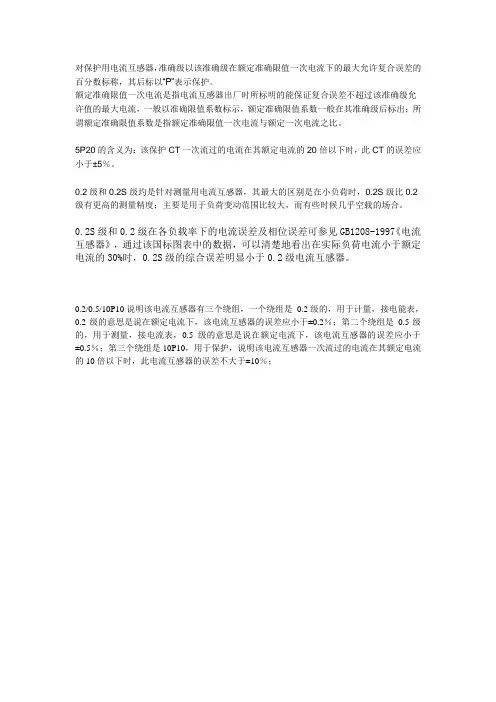

互感器准确级
对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。
额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
0.2/0.5/10P10说明该电流互感器有三个绕组，一个绕组是0.2级的，用于计量，接电能表，0.2级的意思是说在额定电流下，该电流互感器的误差应小于±0.2％；第二个绕组是0.5级的，用于测量，接电流表，0.5级的意思是说在额定电流下，该电流互感器的误差应小于±0.5％；第三个绕组是10P10，用于保护，说明该电流互感器一次流过的电流在其额定电流的10倍以下时，此电流互感器的误差不大于±10％；电压互感器准确级1、测量用电压互感器：主要的标准准确级：0.1, 0.2, 0.5, 1.0, 3.0在额定频率和80％～120％额定电压之间的任一电压和功率因素0.8（滞后）的二次额定负荷的25％～100％之间的任意值下，误差不超过下述值：准确级电压误差（％）相位差（’）0.1 0.1 50.2 0.2 100.5 0.5 201.0 1.0 403.0 3.0 不规定2、保护用电压互感器（P表示保护）标准准确级：3P， 6P在5％额定电压及在额定电压乘以额定电压因数（1.2, 1.5 或 1.9）的电压下，当负荷为25％～100％额定负荷之间的任意值下，功率因数0.8（滞后），在额定频率下，误差不超过下述值：准确级电压误差（％）相位差（’）3P 3.0 1206P 6.0 240（在2％额定电压下，当负荷为25％～100％额定负荷之间的任意值下，功率因数0.8（滞后），误差不超过上述值的两倍）GB 1207－1997 《电压互感器》中有详细规定。
电流互感器和电压互感器容量,准确级,互感器负载计算
电流互感器和电压互感器容量，准确级，互感器负载计算Q：互感器容量是什么？A：互感器容量即额定输出、二次额定负荷，在额定二次电压或电流下及接有额定负荷时，互感器所供给二次电路的视在功率（在规定功率因数下的伏安数）。
电压互感器容量国家标准规定的标准值为：10、15、25、30、50、75、100、150、200、250、300、400、500VA。
电流互感器容量国家标准规定的标准值为：1、2.5、3.75、5、7.5、10、15、20、25、30、40、50、60、80、100VA。
Q：互感器准确等级是什么？A：互感器的误差限值标准，表示它在规定使用条件下的比值差和相位差保持在规定的限值以内。
比值差：互感器在测量中由于实际变比与额定变比不相等所引入的误差。
相位差：一次电压相量或电流相量与二次电压相量或电流相量的相位差。
电压互感器的准确级:a、计量用为0.2级或0.5级。
b、测量用为0.2、0.5、1.0或3.0级。
c、保护用为3P或6P级d、0.5&3P、0.5(3P)准确级，表示二次只有1个绕组，这个绕组既要满足0.5级的要求，又要满足3P级的要求。
测量用电压互感器的电压误关和相位差限值：保护用电压互感器的电压误关和相位差限值电流互感器的准确级:a、测量级有0.2S、0.2、0.5S、0.5、1、3、5。
b、对于保护级，我们经常见到的是5P( )、10P( )，其中5和10代表复合误差，P代表保护用，P后面的数字代表准确限值系数，5、10、15、20、30、40。
测量用电流互感器的比值差和相位差限值（0.1-1级）：保护用P级和PR级保护用电流互感器的误差限值：Q：互感器负载如何计算？A：（1）电压互感器负载计算：因电压互感器二次负载，一般仅考虑所计表计电压回路的总阻抗，导线电阻及接触电阻相对于表计阻抗常可以忽略，故各相电压互感器额定二次容量，可根据本计量点各相所接电能表电压回路的总功耗，来确定电压互感器所接的实际二次负载。

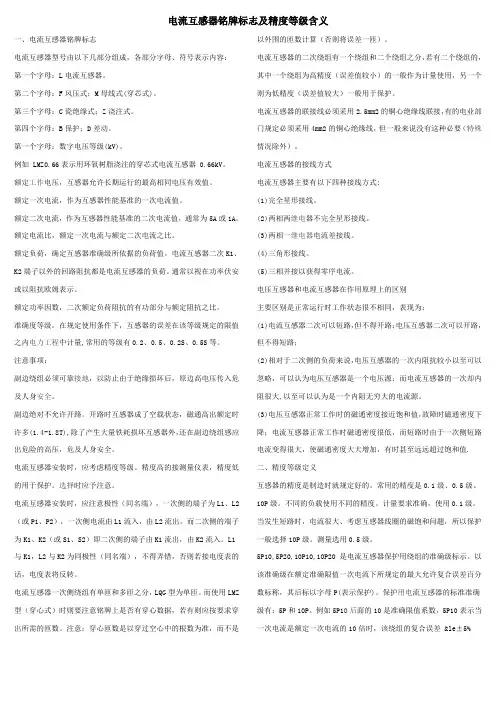

电流互感器铭牌标志及精度等级含义
电流互感器铭牌标志及精度等级含义一、电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L电流互感器。
第二个字母：F风压式；M母线式(穿芯式)。
第三个字母：C瓷绝缘式；Z浇注式。
第四个字母：B保护；D差动。
第一个字母：数字电压等级(kV)。
例如 LMZ0.66表示用环氧树脂浇注的穿芯式电流互感器 0.66kV。
额定工作电压，互感器允许长期运行的最高相同电压有效值。
额定一次电流，作为互感器性能基准的一次电流值。
额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。
额定电流比，额定一次电流与额定二次电流之比。
额定负荷，确定互感器准确级所依据的负荷值。
电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。
通常以视在功率伏安或以阻抗欧姆表示。
额定功率因数，二次额定负荷阻抗的有功部分与额定阻抗之比。
准确度等级，在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量,常用的等级有0.2、0.5、0.2S、0.5S等。
注意事项：副边绕组必须可靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身安全。
副边绝对不允许开路。
开路时互感器成了空载状态，磁通高出额定时许多(1.4-1.8T),除了产生大量铁耗损坏互感器外，还在副边绕组感应出危险的高压，危及人身安全。
电流互感器安装时，应考虑精度等级。
精度高的接测量仪表，精度低的用于保护。
选择时应予注意。
电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。
而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。
L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。
电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。
而使用LMZ 型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。
常用电流互感器
常用电流互感器
常用电流互感器主要有以下几种类型：
1. 计量用电流互感器：主要用于电费结算的依据，精度要求较高，通常为0.2S级或0.5级。
2. 测量用电流互感器：用于测量电流、计算电度等，精度一般低于计量用电流互感器，常用的有0.5级、1.0级、2.0级等。
3. 保护用电流互感器：主要用于电流速度保护、过电流保护、过载保护等，其精度通常以电流倍数和误差百分比表示，如10P10、10P20、5P10、5P20等。
此外，根据绝缘介质的不同，电流互感器可分为干式、浇注式、油浸式和气体绝缘式等；根据电流变换原理的不同，可分为电磁式和光电式等；根据安装方式的不同，可分为贯穿式、支柱式、套管式和母线式等。
在选型时，需要根据实际使用场景和需求选择合适的类型、精度、变比和安装方式等。
同时，需要注意电流互感器的二次侧不可开路，且在工作时其二次回路应始终保持闭合状态。
电流互感器精度中5P10 10P5 10P10的符号意义
电流互感器精度中5P10 10P5 10P10的符号意义5P10是一种电流互感器的保护级，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%其他类推Primary current 300A ---为一次电流额定值300ASecondary current 5/5/5 three cores 二次分三部分绕组额定电流均为5Acore 1 for metering 10 VA class 0.5 Fs 5 ,测量用绕组,额定容量10VAcore 2 for protection 15VA class 5 P10 保护用额定容量15VAcore 2 for protection 5 VA class 5 P 10保护用额定容量5VA电流互感器中的FS表示仪表保安系数，仅仅适用于测量级的电流互感器，具体规定如下：FS＝额定仪表限值一次电流 / 额定一次电流；仅仅在用户有要求时，确定该数值，其推荐值为5，或10；主要是在系统故障电流通过电流互感器时，对二次仪表起保护作用，FS越小，二次仪表越安全。
额定仪表限值一次电流是在额定负荷下，复合误差大于等于10％的最小一次电流。
5P10，后面的10就是准确限值系数。
5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。
比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。
电压电流互感器准确等级
电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。
国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。
按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。
TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
无剩磁限值。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。
电流互感器的精度
精心整理电流互感器的精度5P20，表示当一次侧电流为CT一次侧额定电流的20倍时，CT的复合误差能保证在5%以内。
这是保护级CT的精度要求。
一、精度等级定义互感器的精度是制造时就规定好的。
常用的精度是0.1级、0.5级、10P 级。
不同的负载使用不同的精度。
计量要求准确，使用0.1级。
当发生短路时，电流很大、考虑互感器线圈的磁饱和问题，所以保护一般选择10P 级。
测量选用0.5级。
5P10,5P20,10P10,10P20是电流互感器保护用绕组的准确级标示。
以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。
保护用电流互感器的标准准确级有：5P和10P。
例如5P10后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%5P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±5%测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5。
特殊使用要求的电流互感器的准确级有0.2S和0.5S。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.2，0.5等一般就是测量线圈，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角精心整理精心整理差，因为电流是矢量，故要求大小和相角差）。
而5P，10P是保护用电流互感器的精度要求，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％。
另外还有一种保护用CT，即差动保护用CT，采用D级电流互感器，这是一种非标准的准确级。
其特点是CT的抗饱和特性非常好，在短路情况下，不会像其他保护用CT一样容易饱和。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
精心整理。
