煤矿压缩氧自救器使用培训教案
ZY60型压缩氧自救器使用教案
（六）在未达到安全地点时不要摘下自救器。 （七）在高温下使用自救器应遵守有关规定。
六、维护与保管 （一）应经常检查自救器，定期更换颗粒状二 氧化碳吸收剂。如氧气压力不足，应及时充填氧气。 （用于充填自救器的氧气应符合医疗氧气规定）。 （二）每次使用后应对气囊口具进行清洗消毒 干燥处理。 1、更换专门厂家生产的颗粒状专用二氧化碳 吸收剂（吸收率应不低于 30%）其余性能指标应符 合有关规定。在装填时边振动边装填药量不得少于 450克，装实后盖上底盖。 2、拧下压帽拔出气瓶，卸下减压器便可对氧 瓶进行充填氧气，压力在 20MPa以上。在充填完药 和氧气后进行组装。在组装时必须十分注意：安装
ZY60型压缩氧 自救器使用说明
王村煤矿通风区
一、概述 （一）产品特点 本产品是以压缩氧作为气源隔绝再生式自救， 人体呼吸系统与外界隔绝，可以防止外界各种有 毒有害气体进入人体，能满足遇险人员逃生时使 用。 具有三种供氧方式，定量供氧、自动补氧和 手动补氧。使性能更加可靠、稳定。具有体积小、 重量轻、携带方便等特点。 （二）主要用途及适用范围
（四）逆时针转动开关手轮，然后用手指按 动补气压板，气囊迅速鼓起便可把鼻夹伯弹簧板 开，将鼻垫准确的夹住鼻孔，用嘴呼吸。
（五）使用中如果看见气囊在呼完后仍不太 鼓及吸气有点憋气，应及时向气囊补气。可按动 补气压板，气囊鼓起后停止补气。也可用力吸气， 气囊吸瘪后，补气压板迫补气杆，也会自动补气。
携戴：将自救器系在 腰带上，背带斜挎肩 上，自救器携带在腰 部右侧。 如图示
阀及呼吸阀等组成；清净罐内装入定量的，符 合标准的CO2吸收剂形成CO2过滤系统。平时所 有系统装置都装在上盖与清净罐之中，使用者 能通过上盖上的观察窗清楚地看到压力表的压 力指示。清净罐上做有皮带环和背带环，使用 者携带在矿工皮带或挎在肩。
煤矿压缩氧自救器使用培训教案演示文稿
6 、把鼻夹弹簧打开 ，将鼻垫准确的夹住鼻孔 ， 用嘴呼吸 。
煤矿压缩氧自救器使用培训教案演示文稿
煤矿压缩氧自救器使用培训教案
压缩氧自救器原理和使用方法
一、概述
产品特点：
本产品是以压缩氧作为气源隔绝再生式自救， 人体呼吸系统与外界隔绝，可以防止外界各种有 毒有害气体进入人体，能满足遇险人员逃生时使 用。
具有两种种供氧方式，定量供氧和手动补氧。 使性能更加可靠、稳定。具有体积小、重量轻、 携带方便等特点。
10、外形尺寸：
177 ×96×227mm
五、适用范围
1、可供煤矿井下作业人员在发生瓦斯 、火灾 、爆 炸等灾害事故时使用 。
2、在救护人员呼吸器发生故障时 ，佩戴迅速撤离灾 区使用 。
3 、可供化工部门 ，石油开采部门 ，以及其他部门 在有毒有害气体或缺氧环境中使用 。
六、结构
主要有：
1、鼻夹 1、口具 2、气囊 3、清净罐 4、清净罐底
盖
5、排气阀 6、氧气瓶 7、减压器 8、安全阀 9、手动供气
阀
10、开关把手、 11、压力表
七、工作原理
使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶 的高压氧气，通过减压器及定量孔以≥ 1.2Lmin的流 量进入气囊中，吸气时气囊中的气体经过净化器过 滤二氧化碳后，在经呼吸软管、口具 、吸入肺部 。 呼气时，呼出的气体经呼吸软管 、净化器过滤二氧 化碳后再进入气囊中 ，这样就形成了单管往复式闭 路循环呼吸系统。
二、用途
ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸 保护装置，主要用于煤矿或在普通大气压的作业环境 中发生有毒有害气体突出及缺氧窒息性灾害时，现场 人员迅速佩用自救逃生。
三、型号及含义
某煤矿自救器的使用培训方案2023年
*****煤业有限公司自救器的使用专题培训方案安全科2023年9月28日*****煤业有限公司自救器的使用专题培训方案为深刻汲取贵州省盘州市山脚树煤矿“9.24”重大事故教训，进一步增强我矿职工安全意识，提高现场应急处置能力，让每一名职工掌握在灾变时期撤退、避险、自救、互救、基本技能；防止灾情和事态的扩大蔓延，最大限度的减少人员伤害和经济损失，根据集团公司总经理要求9月30日至10月1日对我矿所有入井人员进行压缩氧自救器使用培训，结合我矿实际情况决定开展自救器的使用专题培训工作，具体安排如下：一、培训目的：建立健全突发事件应急避险培训机制，使职工正确熟练掌握自救器的佩戴使用，提高应急避险、自救、互救能力。
二、组织机构为保证本次培训取得实效，我矿成立领导小组，具体如下：组长：**（矿长）副组长：***（安全矿长） ***（总工程师）**（生产矿长） ***（通风矿长）***（机电矿长） ***（经营矿长）成员：***（调度主任） ***（生产副总）***（安全副总） ***（安全副总）***（安全顾问） ***（机电副总）***（机电副总） ***（技术副总）***（监控主任） ***（通风科长）领导组下设办公室，办公室设在办公楼培训科办公室，负责安全全员培训方案制定、点名、签到、维护秩序等工作。
三、培训内容：1、自救器的特点及用途2、型号的组成及代表意义3、结构特征4、工作原理5、实际佩戴操作6、自救、互救基础知识三、培训形式：9月29日上午9点由**市救护大队**中队救护队员在五楼会议室组织各区队队长、区队技术员、班组长以上人员集中培训隔离式压缩氧自救器的原理和正确使用的方法。
9月30日至10月1日0点班、8点班、16点班，每班由区队技术员或班组长利用班前会采取多媒体教学及教师讲课结合的方式对每班职工进行自救器使用培训，确保每个员工能够快速正确使用自救器。
四、培训对象：所有入井人员五、培训时间：2023年9月28日-10月1日为全员培训阶段2023年10月2日-10月7日为巩固学习阶段考核时间：2023年10月2日起，由安全科、通风科组织对所有入井人员进行检查，对于不了解或者不能正确佩戴使用自救器的职工，进行脱产培训，直至培训合格方可入井上岗。

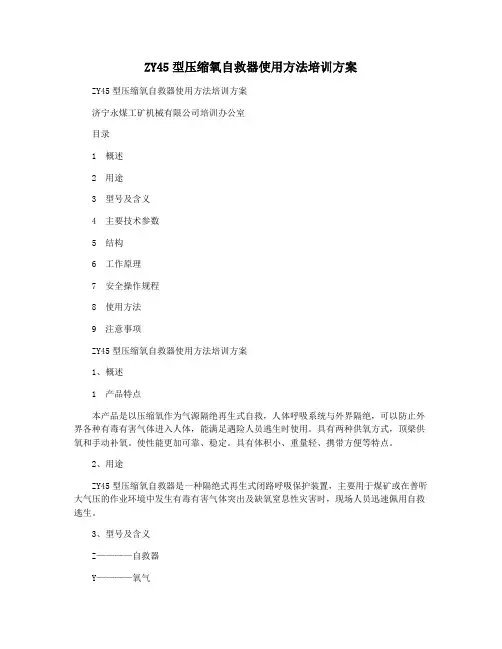

ZY45型压缩氧自救器使用方法培训方案
ZY45型压缩氧自救器使用方法培训方案ZY45型压缩氧自救器使用方法培训方案济宁永煤工矿机械有限公司培训办公室目录1 概述2 用途3 型号及含义4 主要技术参数5 结构6 工作原理7 安全操作规程8 使用方法9 注意事项ZY45型压缩氧自救器使用方法培训方案1、概述1 产品特点本产品是以压缩氧作为气源隔绝再生式自救，人体呼吸系统与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。
具有两种供氧方式，顶梁供氧和手动补氧。
使性能更加可靠、稳定。
具有体积小、重量轻、携带方便等特点。
2、用途ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普听大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩用自救逃生。
3、型号及含义Z————自救器Y————氧气45————使用时间45分钟4、主要技术参数1、使用时间： 45分钟2、氧气瓶充填压力： 20MPa3、氧气瓶储氧量：≥80L4、供养方式：定量供氧≥1.2L/min手动供氧≥60L/min5 安全阀开启压力：≤1MPa6 自动排气压力： 150Pa——300Pa7 CO2吸收剂质量：≥430g8、气囊容积：＞4L9、产品质量：（包括CO2吸收剂）2.3Kg10、外形尺寸：170×80×225mm五、使用范围1、可供煤矿井下作业人员在发生瓦斯、火灾、爆炸等灾害事故时使用。
2、在救护人员呼吸器发生故障时，佩戴迅速撤离灾区使用。
3、可供化工部门，石油开采部门，以及其他部门在有毒有害气体或缺氧环境中使用。
五、结构主要有：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底盖6、排气阀7、氧气瓶8、减压器9、安全阀10、手动供气阀 11、开关把手、 12、压力表六、工作原理使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶的高压氧气，通过减压器及定量孔以≥1.2Lmin的流量进入气囊中，吸气时气囊中的气体经过净化器过滤二氧化碳后，在经呼吸软管、口具。
自救器使用培训教案
《自救器使用培训》教师讲课教案自救器的使用【培训对象】：煤矿从业人员培训课题】：自救器的使用【培训教师】：【课型及方式方法】：1、课堂理论讲授法 2、师生交流互动法【课时】：2课时【教学目的和要求】：通过本章学习，使学员掌握抢自救器的使用方法。
【授课主要内容】：自救器的使用使用方法煤矿一旦发生事故后，当在场人员无条件处理灾害时，在矿山救护队到达之前，应积极组织自救和互救。
佩戴自救器迅速撤离危险区，是自救和互救方式中最积极有效的措施。
所以，《规程》第九条规定：“每一入井人员必须携带自救器”。
自救器主要有化学氧自救器和压缩氧自救器两种。
一、化学氧自救器的使用方法：1、佩戴位置：将腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。
2、开启搬手：使用时先将自救器沿腰带转到右侧腹前，左手托底，右手掰锁口带搬手并用力向上提，封印条断开后，丢开锁口带。
3、去掉上外壳：左手抓住下外壳，右手将上外壳用力向上拨并扔掉。
4、套上头带：将挎带套在脖子上。
5、咬口具：拔掉口具塞，把口具放入口中，口具置于唇齿之间，牙紧紧较住牙垫，紧闭嘴唇使之具有可靠的气密。
6、上鼻夹：两手同时抓住两个鼻夹垫准确地夹住鼻子。
7、取掉下外壳：双手抓住下外壳两侧，向下用力将下外壳脱下扔掉。
8、系腰带：将腰带一头绕过后腰插入腰带另一头的环内系好。
9、退出灾区：上述操作完成后，即可退出灾区。
二、压缩氧自救器的使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。
2、用左手水平用力拉着力环，使上壳上的塑料挂钩从下壳脱出；用右手解开上下外壳的金属连接扣鼻；再用手沿竖直方向将上壳提起，使它与下壳脱离。
这样就完成了自救器的启封。
3、取下口具塞，将口具放在唇齿之间，牙齿紧紧咬住口具牙垫，并紧闭嘴唇，使人体口腔与口具之间有可靠的气密。
4、逆时针转动气瓶开关把手，然后马上沿水平轴向向右按动手动供气阀，气囊鼓起后松开手指，迅速掰开鼻夹夹住鼻翼两侧，使鼻腔与外界隔绝，用嘴通过口具呼吸。
自救器使用培训教案
自救器使用培训教案《自救器使用培训》教师讲课教案自救器的使用【培训对象】：煤矿从业人员培训课题】：自救器的使用【培训教师】：【课型及方式方法】：1、课堂理论讲授法2、师生交流互动法【课时】：2课时【教学目的和要求】：通过本章学习，使学员掌握抢自救器的使用方法。
【授课主要内容】：自救器的使用使用方法煤矿一旦发生事故后，当在场人员无条件处理灾害时，在矿山救护队到达之前，应积极组织自救和互救。
佩戴自救器迅速撤离危险区，是自救和互救方式中最积极有效的措施。
所以，《规程》第九条规定：“每一入井人员必须携带自救器”。
自救器主要有化学氧自救器和压缩氧自救器两种。
一、化学氧自救器的使用方法：1、佩戴位置：将腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。
2、开启搬手：使用时先将自救器沿腰带转到右侧腹前，左手托底，右手掰锁口带搬手并用力向上提，封印条断开后，丢开锁口带。
3、去掉上外壳：左手抓住下外壳，右手将上外壳用力向上拨并扔掉。
4、套上头带：将挎带套在脖子上。
5、咬口具：拔掉口具塞，把口具放入口中，口具置于唇齿之间，牙紧紧较住牙垫，紧闭嘴唇使之具有可靠的气密。
6、上鼻夹：两手同时抓住两个鼻夹垫准确地夹住鼻子。
7、取掉下外壳：双手抓住下外壳两侧，向下用力将下外壳脱下扔掉。
8、系腰带：将腰带一头绕过后腰插入腰带另一头的环内系好。
9、退出灾区：上述操作完成后，即可退出灾区。
二、压缩氧自救器的使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。
2、用左手水平用力拉着力环，使上壳上的塑料挂钩从下壳脱出；用右手解开上下外壳的金属连接扣鼻；再用手沿竖直方向将上壳提起，使它与下壳脱离。
这样就完成了自救器的启封。
3、取下口具塞，将口具放在唇齿之间，牙齿紧紧咬住口具牙垫，并紧闭嘴唇，使人体口腔与口具之间有可靠的气密。
4、逆时针转动气瓶开关把手，然后马上沿水平轴向向右按动手动供气阀，气囊鼓起后松开手指，迅速掰开鼻夹夹住鼻翼两侧，使鼻腔与外界隔绝，用嘴通过口具呼吸。
煤矿压缩氧自救器使用培训教案
5 、逆时针转动氧气瓶开关 ，打开氧气瓶 ，然 后用手指按动补气压板 ，使气囊迅速鼓起 。
煤矿压缩氧自救器使用培训教案
6 、把鼻夹弹簧打开 ，将鼻垫准确的夹住鼻孔 ， 用嘴呼吸 。
煤矿压缩氧自救器使用培训教案
煤矿压缩氧自救器使用培训教案
九、使用中应注意事项
1、携带自救器下井前，应观察压力表的示值不得 低于18Mpa。使用过程中应随时观看压力表 ，以随 时掌握耗氧情况及确定撤出灾区的时间 。
八、使用方法 1 、将佩戴好的自救器移到身体的正前面 。
煤矿压缩氧自救器使用培训教案
2 、拉开自救器两侧的塑料挂钩并取下上盖 。 3 、展开气囊 ，注意气囊不要扭折 。
煤矿压缩氧自救器使用培训教案
煤矿压缩氧自救器使用培训教案
4 、把口具放入口 中 ，口具片应放在 唇和下齿之间 ，牙 齿紧紧咬住牙垫 ， 紧闭嘴唇 ，使之具 有可靠的气密性 。
5、在未达到安全地点时不要摘下自救器。
煤矿压缩氧自救器使用培训教案
谢谢大家！
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
阀
10、开关把手、 11、压力表
煤矿压缩氧自救器使用培训教案
七、工作原理
使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶 的高压氧气，通过减压器及定量孔以≥ 1.2Lmin的流 量进入气囊中，吸气时气囊中的气体经过净化器过 滤二氧化碳后，在经呼吸软管、口具 、吸入肺部 。 呼气时，呼出的气体经呼吸软管 、净化器过滤二氧 化碳后再进入气囊中 ，这样就形成了单管往复式闭 路循环呼吸系统。
三、型号及含义
Z——————自救器 Y——————氧气 45——————使用时间45min
四、主要技术参数
自救器培训教案
自救器是煤矿井下人员的救命器。
煤矿规程中规定入井人员必须随身携带自救器。
自救器适用煤矿井下发生火灾瓦斯爆炸煤尘爆炸是或在其他有毒有害气体环境中作为人员遇是保护自己生命安全脱险只用。
一自救器的种类自救器按原理和用途分为过滤式自救器隔绝式化学氧自救器隔绝式压缩氧自救器压风自救装置自救呼吸器1矿用一氧化碳过滤式自救器的结构与原理首先讲一下什么过滤式自救器。
过滤式自救器它具有将一氧化碳氧化成二氧化碳的功能，防止遇险人员一氧化碳中毒的个人呼吸保护装置。
根据防护时间可分为ZL40型 ZL60型 ZL90型等。
其中药罐的主要成份是一种叫做“霍加拉特剂”的化学物品，主要成份是二氧化锰和氧化铜的混合物，是一种催化剂，与其他催化剂相比，主要特点催化性能在较低的温度下仍然很活泼，可以在常温下将剧毒CO氧化成无毒CO2。
化学方程式：CO+MnO2=CO2+MnOMnO+1/2O2=MnO2从公式可以看出，CO被氧化生成CO2时，霍加拉特剂的成份几乎不变，但它能吸收空气中的水汽，造成氧化能力下降。
因此，在霍加拉特剂层的下面装有高效率的干燥剂层，用来保护霍加拉特剂的氧化作用。
所以我们在检查过滤式自救器时，主要检查外壳的气密性和增重检查。
由于过滤式自救器在原理上仅适用一氧化碳和氯化氢的转化作用，而对其他有毒有害气体不能防护。
同时环境中氧气浓度低于17%也不适用，因此过滤式在煤矿逐步被淘汰。
以前质检站生产的就是过滤式自救器。
、2化学氧自救器结构与原理基本原理化学氧自救器是利用生氧剂与人呼出的CO2与水汽结合，发生化学反应而生成氧气供给人呼吸。
这种生氧剂呈浅黄色的片状或不规则的粒状。
其主要成分是超氧化钾。
这种生氧剂在理论上含有33.7%的有效氧。
当温度升到145℃时，就开始缓慢分解，温度再上升到390℃时，即放出超氧部分的有效氧，形成过氧化钾。
化学氧自救器在使用过程中的基本反应议程式如下：2KO2+H2O→2KOH+1 1/2 O2+39. kJ2KOH+CO2→K2CO3+H2O+140.9 kJKOH+CO2→KHCO3+138.4 kJ所以，超氧化钾在与水汽和CO2反应过程中，同时还要放出大量的热量，增加了生氧药层和再生空气的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 、把鼻夹弹簧打开 ，将鼻垫准确的夹住鼻孔 ， 用嘴呼吸 。
九、使用中应注意事项
1、携带自救器下井前，应观察压力表的示值不得 低于18Mpa。使用过程中应随时观看压力表 ，以随 时掌握耗氧情况及确定撤出灾区的时间 。
2、高压气瓶装有20Mpa的氧气 ，携带过程中防止 撞击 、磕碰或当做垫用 。使用中要防止利器刮破气 囊。
1、使用时间：
45min
2、氧气瓶充填压力：
20Mpa
3、氧气瓶储氧量：
≥80L
4、供氧方式：
定量供氧≥1.2L/min
手动供氧＞ 60L/min
5、安全阀开启压力：
≤1Mpa
6、自动排气压力：
150pa～300pa
7、CO2吸收剂质量：
≥430g
8、气囊容积：
＞4L
9、产品质量： （包括CO2吸收剂） 2.2kg
二、用途
ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸 保护装置，主要用于煤矿或在普通大气压的作业环境 中发生有毒有害气体突出及缺氧窒息性灾害时，现场 人员迅速佩用自救逃生。
三、型号及含义
Z——————自救器 Y——————氧气 45——————使用时间45min
四、主要技术参数
1、鼻夹 1、口具 2、气囊 3、清净罐 4、清净罐底
盖
5、排气阀 6、氧气瓶 7、减压器 8、安全阀 9、手动供气
阀
10、开关把手、 11、压力表
七、工作原理
使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶 的高压氧气，通过减压器及定量孔以≥ 1.2Lmin的流 量进入气囊中，吸气时气囊中的气体经过净化器过 滤二氧化碳后，在经呼吸软管、口具 、吸入肺部 。 呼气时，呼出的气体经呼吸软管 、净化器过滤二氧 化碳后再进入气囊中 ，这样就形成了单管往复式闭 路循环呼吸系统。
八、使用方法 1 、将佩戴好的自救器移到身体的正前面 。
2 、拉开自救器两侧的塑料挂钩并取下上盖 。 3 、展开气囊 ，注意气囊不要扭折 。
4 、把口具放入口 中 ，口具片应放在 唇和下齿之间 ，牙 齿紧紧咬住牙垫 ， 紧闭嘴唇 ，使之具 有可靠的气密性 。
5 、逆时针转动氧气瓶开关 ，打开氧气瓶 ，然 后用手指按动补气压板 ，使气囊迅速鼓起 。
3、在灾区使用时 ，严禁通过口具或摘掉口具讲话 ， 在未到达安全地点时严禁摘掉口具 。
4、使用时要保持沉着冷静 ，在呼气和吸气时要慢 而深 ，如在使用到后期 ，清净罐的温度会上升这是 正常的 ，不必紧张 。
5、在未达到安全地点时不要摘下自救器。
谢谢大家！
精品文档 欢迎下载
ZY45型压缩氧自救器 使用教案
福巨源煤矿
压缩氧自救器原理和使用方法
一、概述
产品特点：
本产品是以压缩氧作为气源隔绝再生式自救， 人体呼吸系统与外界隔绝，可以防止外界各种有 毒有害气体进入人体，能满足遇险人员逃生时使 用。
具有两种种供氧方式，定量供氧和手动补氧。 使性能更加可靠、稳定。具有体积小、重量轻、 携带方便等特点。
10、外形尺寸：
177 ×96×227mm
ห้องสมุดไป่ตู้、适用范围
1、可供煤矿井下作业人员在发生瓦斯 、火灾 、爆 炸等灾害事故时使用 。
2、在救护人员呼吸器发生故障时 ，佩戴迅速撤离灾 区使用 。
3 、可供化工部门 ，石油开采部门 ，以及其他部门 在有毒有害气体或缺氧环境中使用 。
六、结构
主要有：
