ZY45型压缩氧自救器使用方法(修订版)
ZY压缩氧自救器说明书
ZY—45型隔绝式压缩氧自救器型隔绝式压缩氧自救器用途:ZY—45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿井下发生爆炸、火灾、突出、冒顶堵人等各种事故时，现场人员配带用逃生互救，也可用于救护队抢救伤员时给他们配拥及于救护队员做备用呼吸器使用。
二、主要技术参数：1、使用时间：做工量54.8W时45min2、氧气瓶充填压力：20MPa3、氧气瓶储氧：≥80L4、.供气方式:20-3MPa定量供气≥1.2L/min20-5MPa 手动供气 >60L/min 安全阀开启压力：≤1MPa6、自动排气压力： 150p a-300Pa7、CO2吸收剂：≥43 0g8、气囊容积： >4L9、产品质量（包括CO2吸收剂剂氧气） 2.3Kg10、外形尺寸： 17 0*95*210三、结构ZY—45(原ZY45Y)型压缩氧自救器主要有鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、供氧接头、氧气瓶、减压器、安全阀、手动供气阀、开关主体、气瓶开关把手、压力表、安全瓶、呼吸阀组成。
四、工作原理1、供气原理：转动开关把手，打瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和供气阀，这时减压器将以>1.2L/min的流量向气囊供气，如果定量供养不能满足人体需要时，可短时间按动手动补给板，以>60L/min的流量向气囊供气。
2、呼吸原理：使用时，人体咬住口具，加上鼻夹，人体就和自救器组成“人—机”呼吸系统。
呼吸时，气流通过呼吸阀经气囊进入清净罐，其中的CO2与清净罐中的CO2吸收剂发生化学反应，而被吸收。
余下的O2进入外气囊。
吸气时，通过吸气阀进入人体就完成了整个呼吸循环过程。
在整个佩用过程手，人的鼻孔被鼻夹夹住，通过“人口——口具”的呼吸连接，完全用嘴进行呼吸。
“人——机”呼吸系统与外界完全隔绝，有效的防止了甲烷瓦斯等有害气体进入人体。
五、使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。
自救器的正确佩戴和使用方法
自救器是一种轻便、体积小、便于携带，戴用迅速、作用时间短的个人呼吸保护装备。
当井下发生火灾、爆炸、发现炮烟突出等事故时，供人员佩戴，可有效防止中毒或窒息。
我们所使用的自救器型号:ZY45型压缩氧自救器式一种利用压缩氧气为气源，隔绝闭路循环式个人呼吸保护器。
主要用于煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩戴自救逃生。
Z表示自救器；Y表示氧气；45表示使用的时间45分钟压缩氧自救器的使用方法1.将自救器移至正前方。
2.拉开挂钩，取掉上盖，展开气囊。
3.拔下口具塞，将口具片塞进嘴里（唇、齿之间），咬住牙垫，双唇紧闭。
4.逆时针转动打开开关手轮，按压补气压板，给气囊充气。
5.用鼻夹夹上鼻子。
压缩氧自救器使用注意事项1.随时注意观察压力表，气压不得低于18MPa2.高温环境使用应特别注意氧气的安全。
3.呼吸时沉着平静，呼吸要慢而深。
4.使用后清净罐温度略有上升属正常现象。
5.注意保护气囊，防止氧气损失。
6.未到达安全地点，不要摘下自救器。
7.平时要避免磕碰及座压，不要无故开启。
案例11980年某矿皮带着火，31人遇险，其中30人带有自救器，事故发生后：25人佩用脱险3人不会用中毒死亡1人使用不正确中毒死亡1人没有带自救器中毒死亡1人使用自救器原地待救（3.5小时后被救脱险）案例21986年某矿二水平皮带火灾例中，火风压造成风流逆转，井下额9名人员受到袭击。
9人都带有自救器，但没有一个人佩用，只是乱找退路，结果9人中毒(其中死亡4人)。
9人中有矿领导、工程技术人员和通风区长。
可见，加强各级人员自救教育之重要!。
ZYX45隔绝式压缩氧气自救器使用说明(1)
ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。
(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。
(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。
使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。
应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。
(图七)撤离灾区。
压缩氧自救器的使用
一、压缩氧隔离式自救器型号及意义
目前本公司使用的压缩氧自救器型号为ZYX45型。 Z Y X 45 额定防护时间45min 循环式
压缩氧
自救器
二、压缩氧自救器使用步骤
1、将佩戴的自救器移至身体正前方。
二、压缩氧自救器使用步骤
2、开启扳手：护罩挂钩脱离壳体扔掉。
护罩
二、压缩氧自救器使用步骤
3、去掉上外壳，展开气囊，注意气囊不能扭折。 。 上外壳
二、压缩氧自救器使用步骤
4、逆时针旋转氧气瓶开关，把口具放入口中，口具 片应放在唇、齿之间。牙齿紧紧咬住嚼块，紧闭嘴唇，使 之具有可靠的气密性。 口具 氧气瓶开关 嚼块
二、压缩氧自救器使用步骤
5、把鼻夹弹簧扳开，将鼻夹准确的夹住鼻孔，用嘴呼吸。
二、压缩氧自救器使用步骤
6、按手动补气压板，使气囊迅速鼓起。 补气压板
二、压缩氧自救器使用步骤
7、自救器佩戴完注意事项
1、选择最近的新鲜风流路线撤退。
2、严禁无故开启、磕碰、坐压自救器。
3、使用时保持沉着，在呼气和吸气时都要慢而深（即深 呼吸）。
4、使用中应特别注意防止利器刺伤、划伤气囊。
5、在未到达安全地点时，严禁拿出口具说话，以免吸入 有害气体，造成事故。
6、每隔半年检查氧气瓶压力，正负压气密性、排气压
力和定量供养等5项指标，并且每隔3年要对氧气瓶作水压试 验，每一季度更换二氧化碳吸收剂。

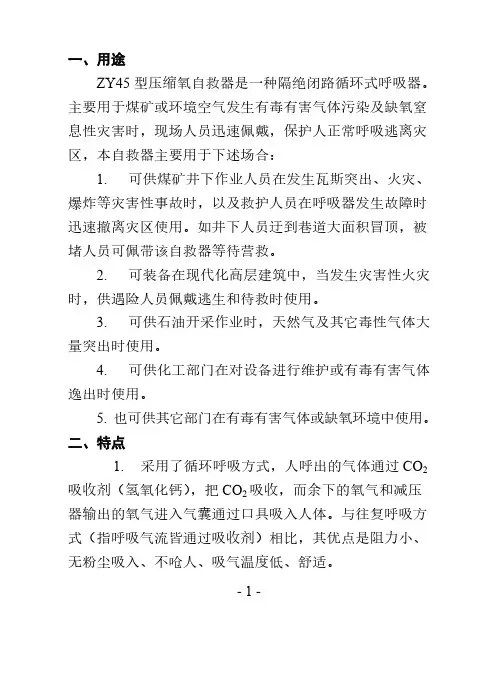

Removed_AZY45型压缩氧自救器使用说明书
一、用途ZY45型压缩氧自救器是一种隔绝闭路循环式呼吸器。
主要用于煤矿或环境空气发生有毒有害气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区，本自救器主要用于下述场合：1. 可供煤矿井下作业人员在发生瓦斯突出、火灾、爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
如井下人员迂到巷道大面积冒顶，被堵人员可佩带该自救器等待营救。
2. 可装备在现代化高层建筑中，当发生灾害性火灾时，供遇险人员佩戴逃生和待救时使用。
3. 可供石油开采作业时，天然气及其它毒性气体大量突出时使用。
4. 可供化工部门在对设备进行维护或有毒有害气体逸出时使用。
5. 也可供其它部门在有毒有害气体或缺氧环境中使用。
二、特点1. 采用了循环呼吸方式，人呼出的气体通过CO2吸收剂（氢氧化钙），把CO2吸收，而余下的氧气和减压器输出的氧气进入气囊通过口具吸入人体。
与往复呼吸方式（指呼吸气流皆通过吸收剂）相比，其优点是阻力小、无粉尘吸入、不呛人、吸气温度低、舒适。
- 1 -2. 具有三种供氧方式，定量供氧，自动补氧和手动补氧。
大大提高了呼吸保护的安全可靠性。
3. 采用了先进的减压原理，体积小，重量轻，工作稳定可靠。
4. 充氧气、装氢氧化钙方便，维护修理简单。
可重复使用，成本低廉。
三、结构及原理1. 自救器的结构如图所示山西虹安科技有限公司- 2 -1.挂钩2.下壳3.支架子4.氧气瓶5.减压器6.手轮7.安全帽8.开关9.上盖10.补气压板11.压力表12.排气阀13.气囊14.呼气管15.呼吸阀16.口具17.鼻夹18.压帽19.底盖自救器主要由高压系统，呼吸系统及CO2过滤系统组成：高压系统包括氧气瓶、氧气瓶开关、减压器、自动手动补给阀和压力表等。
呼吸系统由口具、鼻夹、呼吸软管、气囊、排气阀及呼吸阀等组成。
清净罐内装入定量的，符合MT454—1995标准的CO2吸收剂形成CO2过滤系统。
平时所有系统装置都装在上盖与下壳之中，使用者能通过上盖上的观察窗清楚地看到压力表的压力指示值。
ZY45型压缩氧自救器使用方法培训方案
ZY45型压缩氧自救器使用方法培训方案ZY45型压缩氧自救器使用方法培训方案济宁永煤工矿机械有限公司培训办公室目录1 概述2 用途3 型号及含义4 主要技术参数5 结构6 工作原理7 安全操作规程8 使用方法9 注意事项ZY45型压缩氧自救器使用方法培训方案1、概述1 产品特点本产品是以压缩氧作为气源隔绝再生式自救，人体呼吸系统与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。
具有两种供氧方式，顶梁供氧和手动补氧。
使性能更加可靠、稳定。
具有体积小、重量轻、携带方便等特点。
2、用途ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普听大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩用自救逃生。
3、型号及含义Z————自救器Y————氧气45————使用时间45分钟4、主要技术参数1、使用时间： 45分钟2、氧气瓶充填压力： 20MPa3、氧气瓶储氧量：≥80L4、供养方式：定量供氧≥1.2L/min手动供氧≥60L/min5 安全阀开启压力：≤1MPa6 自动排气压力： 150Pa——300Pa7 CO2吸收剂质量：≥430g8、气囊容积：＞4L9、产品质量：（包括CO2吸收剂）2.3Kg10、外形尺寸：170×80×225mm五、使用范围1、可供煤矿井下作业人员在发生瓦斯、火灾、爆炸等灾害事故时使用。
2、在救护人员呼吸器发生故障时，佩戴迅速撤离灾区使用。
3、可供化工部门，石油开采部门，以及其他部门在有毒有害气体或缺氧环境中使用。
五、结构主要有：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底盖6、排气阀7、氧气瓶8、减压器9、安全阀10、手动供气阀 11、开关把手、 12、压力表六、工作原理使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶的高压氧气，通过减压器及定量孔以≥1.2Lmin的流量进入气囊中，吸气时气囊中的气体经过净化器过滤二氧化碳后，在经呼吸软管、口具。
ZY45型压缩氧自救器使用方法(
谢谢大家
七、结构
主要有：
1、鼻夹
1、口具 2、气囊 3、清净罐 4、清净罐底 盖 5、排气阀 6、氧气瓶 7、减压器 8、安全阀 9、手动供气 阀 10、开关把手、
11、压力表
八、工作原理 1、供气原理 打开氧气瓶开关，氧气瓶中的高压氧流入减压器、 定量供气阀、自动补气阀和手动供气阀，这时减压 器将以≥1.2L/min的流量通过定量供气阀向气囊供气 ，如果定量供气量不能满足人体需要时，气囊内的 压力在-100~-400pa时自动补气阀打开以≥60L/min 流量向气囊供气，自动补气阀不能及时补气时也可 短时间按压手动供气阀，以≥60L/min的流量向气囊 供气。
2、充填氧气的操作 （1）拧下开关体上的六方螺帽，卸下减压器，从 下壳中取出氧气瓶。 （2）将气瓶连接在氧气充填泵上，打开气瓶开关 向氧气瓶充气。充气时，气瓶肩部会升温，这是正常 现象，可继续充气至20Mpa后关闭气瓶开关，从氧 气充填泵上取下氧气瓶。 （3）装上减压器，拧紧六方螺帽。 （4）氧气必须符合医用氧气标准
2、有关规定： 必须戴安全帽，随，入井前严禁喝 酒。
根据《煤矿安全规程》第十条规定：入井人员
自救器是我们煤矿井下工人的救命器。爱护
自救器就是珍惜自己的生命，我们不仅要爱护
自救器，而且要学会佩戴自救器，正确佩戴自救器 ，会给您带来安全和家庭幸福。因此，我们必须认 真学习和掌握自救器的用途、佩戴使用操作方法和 佩戴操作注意事项。
五、主要技术参数
1、使用时间： 2、氧气瓶充填压力： 3、氧气瓶储氧量： 4、供氧方式： 45min 20MPa ≥80L 定量供氧≥1.2L/min 手动供氧≥ 60L/min 自动补气≥60L/min。 ≤1MPa 150Pa～300Pa ≥430g
ZYX45隔绝式压缩氧自救器
ZYX45隔绝式压缩氧自救器Z—自救器、Y—压缩氧、X—循环、45—额定防护时间（min）一、主要用途1、供煤矿井下作业人员在发生火灾、瓦斯爆炸等自然灾害时逃生使用，及救护人员呼吸器发生故障时作为备用呼吸器撤出灾区。
2、消防、化工及其它有毒有害气体的作业环境或缺氧窒息性灾害事故的现场，供现场人员及时佩带，保护人员正常呼吸脱离灾区。
3、石油、天然气开采发生大量毒气溢出时，供现场人员使用，撤离危险区。
二、特点1、本产品是一种隔绝闭路循环式呼吸保护装置。
2、佩戴后人体呼吸系统与外界隔绝，防止有毒气体进入人体。
3、有定量供氧、自动补给供氧、手动补给供氧三种供氧方式。
4、体积小、重量轻、性能可靠。
三、工作原理氧气由钢瓶经过减压阀通过定量孔流入气囊。
吸气时氧气从气囊经吸气阀口具进入人体。
呼气时，气体经过呼吸阀、呼吸软管进入清净罐，呼出的二氧化碳被二氧化碳吸收剂吸收，余下的氧气进入气囊与减压器流出的氧气混合，如此反复完成人的呼吸循环。
当气囊中氧气不足时，自动补给开启，氧气由钢瓶流入气囊，如仍不满足时，采用手动补给，满足人体所需的氧气，保证佩戴者的呼吸。
四、主要技术参数防护时间：45min（中等劳动强度）定量供氧：1.2L／min 自动补给供氧：60 L／min手动补给供氧：60 L／min 外型尺寸（长×宽×高）227×177×96（mm）氧气瓶额定压力：20Mpa 氧气瓶容积：0.38L五、使用方法1、将自救器背在身体的右后方或用皮带穿皮带环系在腰间2、将自救器移到右前方，开启锁扣3、取掉上盖4、逆时针方向旋转开关，开启氧气瓶，使氧气进入气囊5、取掉口具塞6、将口具放入口中，把口具片放入牙齿和嘴唇之间，并用牙齿咬住牙垫7、将鼻夹夹在鼻子上，松手后夹紧鼻孔，并开始用嘴呼吸8、调整背带到适当位置9、撤离灾区六、注意事项1、在使用过程中要养成经常观察压力表的习惯，以掌握耗氧情况及撤离灾区的时间。
