配变压器一、二次侧额定电流计算表
差动整定计算说明(详细)
差动保护（DCAP3040、DCAP3041）定值整定说明说明：三圈变的整定计算原理与二圈变的整定计算原理相同，现以三圈变为例来说明差动保护的整定计算。
1、计算变压器各侧额定一次电流n n n U S i 3/=式中 S n —变压器额定容量（kV A ）（注意：与各侧功率分配无关）U n —该侧额定电压（kV ）2、计算变压器各侧额定二次电流ln /n i K I n jx n ⋅='式中 K jx —该侧CT 接线系数（二次三角形接线K jx =3，星形接线K jx =1）n ln —该侧CT 变比3、计算平衡系数设变压器三侧的平衡系数分别为Kh 、Km 和Kl ，则：（a ）降压变压器：选取高压侧（主电源侧）为基本侧，平衡系数为''=''==nlnh nm nh m h I I K I I K K //11（b ）升压变压器：选取低压侧（主电源侧）为基本侧，平衡系数为1//1=''=''=K I I K I I K nm nl m nhnl h4、保护内部计算用变压器各侧额定二次电流经平衡折算后，保护内部计算用变压器各侧二次电流分别为'='='=ll m m m h h I K I I K I Ih K I 1保护内部计算用各侧额定二次电流分别为：对降压变压器： '='='='='='=nhnl l nl nh nm m nm nhnh h nh I I K I I I K I I I K I对升压变压器： '='='='='='=nlnl l nl nl nm m nm nlnh h nh I I K I I I K I I I K I可见经平衡折算后I nh =I nm =I nl ,即保护内部计算用变压器各侧额定二次电流完全相等，都等于所选的基本侧的额定二次电流。

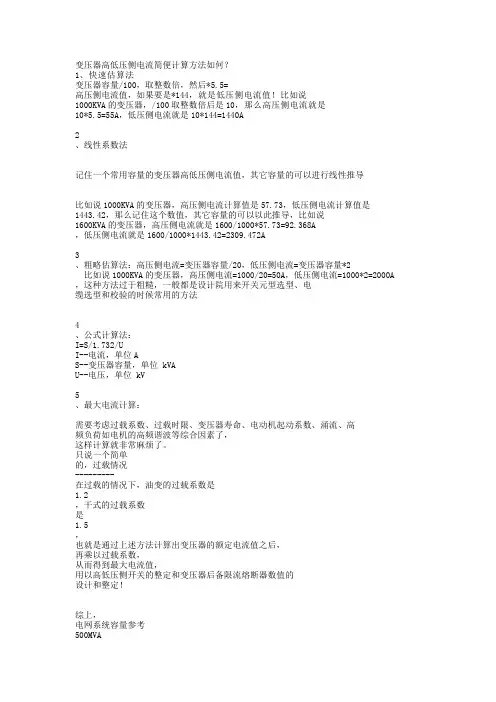

变压器一二次电流计算
变压器高低压侧电流简便计算方法如何？1、快速估算法变压器容量/100，取整数倍，然后*5.5=高压侧电流值，如果要是*144，就是低压侧电流值！比如说1000KVA的变压器，/100取整数倍后是10，那么高压侧电流就是10*5.5=55A，低压侧电流就是10*144=1440A2、线性系数法记住一个常用容量的变压器高低压侧电流值，其它容量的可以进行线性推导比如说1000KVA的变压器，高压侧电流计算值是57.73，低压侧电流计算值是1443.42，那么记住这个数值，其它容量的可以以此推导，比如说1600KVA的变压器，高压侧电流就是1600/1000*57.73=92.368A，低压侧电流就是1600/1000*1443.42=2309.472A3、粗略估算法：高压侧电流=变压器容量/20，低压侧电流=变压器容量*2比如说1000KVA的变压器，高压侧电流=1000/20=50A，低压侧电流=1000*2=2000A ，这种方法过于粗糙，一般都是设计院用来开关元型选型、电缆选型和校验的时候常用的方法4、公式计算法：I=S/1.732/UI--电流，单位AS--变压器容量，单位 kVAU--电压，单位 kV5、最大电流计算：需要考虑过载系数、过载时限、变压器寿命、电动机起动系数、涌流、高频负荷如电机的高频谐波等综合因素了，这样计算就非常麻烦了。
只说一个简单的，过载情况---------在过载的情况下，油变的过载系数是1.2，干式的过载系数是1.5，也就是通过上述方法计算出变压器的额定电流值之后，再乘以过载系数，从而得到最大电流值，用以高低压侧开关的整定和变压器后备限流熔断器数值的设计和整定！综上，电网系统容量参考500MVA（其实无所谓的，最值这个数值的系统可以忽略不计），变压器阻抗设定为1000KVA以下为0.4%，1000KVA及以上是0.6%。

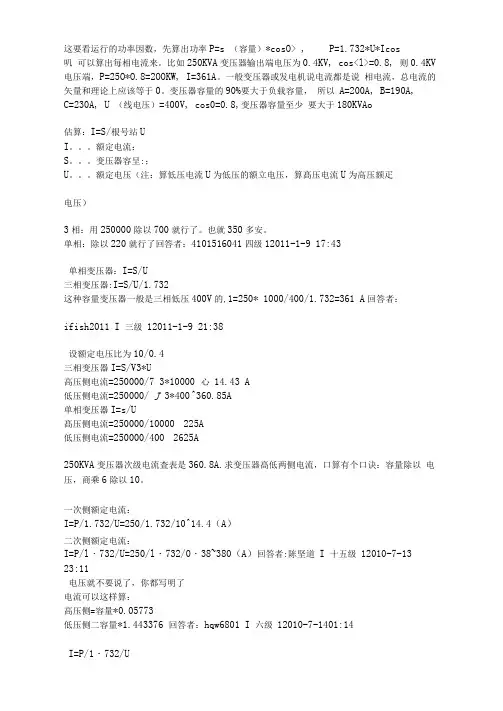

变压器电流及电缆及校验计算(整理)
这要看运行的功率因数，先算出功率P=s （容量）*cosO> , P=1.732*U*Icos叽可以算出每相电流来。
比如250KVA变压器输出端电压为0.4KV, cos<l>=0.8, 则0.4KV 电压端，P=25O*O.8=2OOKW, I=361A。
一般变压器或发电机说电流都是说相电流，总电流的矢量和理论上应该等于0。
变压器容量的90%要大于负载容量，所以A=200A, B=190A,C=230A, U （线电压）=400V, cos0=0.8,变压器容量至少要大于180KVAo估算：I=S/根号站UI。
额定电流：S。
变压器容呈:；U。
额定电压（注：算低压电流U为低压的额立电压，算髙压电流U为高压额疋电压）3相：用250000除以700就行了。
也就350多安。
单相：除以220就行了回答者：4101516041四级12011-1-9 17:43单相变压器：I=S/U三相变压器:I=S/U/1.732这种容量变压器一般是三相低压400V的,1=250* 1000/400/1.732=361 A回答者：ifish2011 I 三级12011-1-9 21:38设额定电压比为10/0.4三相变压器I=S/V3*U高压侧电流=250000/7 3*10000 心14.43 A低压侧电流=250000/ J 3*400 ^360.85A单相变压器I=s/U髙压侧电流=250000/10000 225A低压侧电流=250000/400 2625A250KVA变压器次级电流査表是360.8A.求变压器髙低两侧电流，口算有个口诀：容量除以电压，商乘6除以10。
一次侧额定电流：I=P/1.732/U=250/1.732/10^14.4（A）二次侧额定电流：I=P/l・732/U=250/l・732/0・38~380（A）回答者:陈坚道I 十五级12010-7-13 23:11电压就不要说了，你都写明了电流可以这样算：高压侧=容量*0.05773低压侧二容量*1.443376 回答者：hqw6801 I 六级12010-7-1401:14I=P/1・732/U55KW 塑壳 NS160*MA 额定电流150A45KW 塑壳 NS100*MA 额定电流100A37KW 塑壳 NS80HMA 额定电流80A30KW 塑壳 NS80HMA 额定电流50A22KW 塑壳 NS80HMA 额定电流50A18. 5KW 塑壳 XS80HMA 额定电流50A15KW 塑壳 NS80HMA 额定电流50A热保护山热继电器来完成。

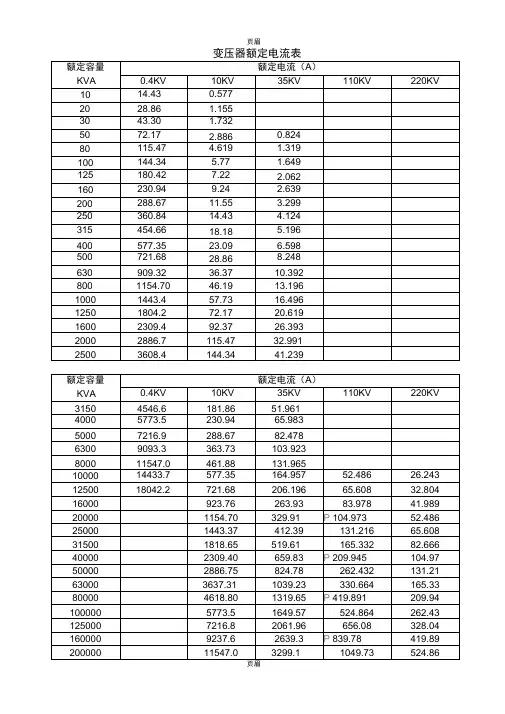

变压器额定电流
页眉变压器额定电流表变压器额定电流计算变压器额定电流I1N/I2N,单位为A、kA。
是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。
变压器额定电流计算公式对单相变压器：I1N = SN / U1NI2N = SN / U2N对三相变压器：l1N=SN/[sqrt (3)U1N]l2N=SN/[sqrt(3)U2N]U1F为正常运行时一次侧应加的电压。
U2N为一次侧加额定电压、二次侧处于空载时的电压。
单位为V 。
相变压器中，额定电压指的是线电压。
SN为变压器额定容量，单位为VA kVA、MVA,r为变压器的视在功率。
通常把变压器一、二次侧的额定容量设计为。
I1N为正常运行时一次侧变压器额定电流。
I2N为一次侧变压器额定电流。
单位为Ao250KVA有效使用功率等于百分之八十，250KVA等于200KW变压器二次侧电流=变压器额定容量*1.44例如：100KVA变压器二次侧电流1=100*1.44=144 (A)各种容量变压器高低压侧额定电流的数据(包括20、30、50、80、100、160、200、250、315、400KVA 等)变压器容量20、30、50、80、100、160、200、250、 315、400KVA高压侧电流1.15、1.73、2.88、 4.62、5.77、9.23、11.2、14.43 、18.2、22.4低压侧电流28.9、43.2、72、115.2 、144、230.4、288 360、453.6、576 已知变压器容量，求其各电压等级侧额定电流口诀a :容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体(俗称保险丝)的电流值。
口诀b :配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
变压器容量、短路、电流计算
1.变压器容量计算P=√3×U×I×COS￠在你的问题中，６３０ＫＶＡ变压器一次侧：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ(你看变压器铭牌验证) 二次侧：Ｉ＝６３００００÷３８０÷１．７３２÷COS￠≈１０６４Ａ（COS￠按０．９计算）二次侧：Ｉ＝６３００００÷40０÷１．７３２÷COS￠≈1010.39Ａ（COS￠按０．９计算）那么，二次侧也就是低压侧的可容纳负载为１000多一点，按一般推算，大约可以带动５００ＫＷ的负载！由上面的计算可以看出，６３０的变压器可以带５００ＫＷ的负载．就是说：变压器容量×８０％得出的数字，就是它较为理想的负载量！2、一次侧额定电流：Ｉ＝６３００００÷１００００÷１．７３２＝３６．３７Ａ二次侧额定电流：Ｉ＝６３００００÷40０÷１．７３２=909Ａ最大输出功率 P=630*0.95=599KW（COS￠按０．９5）最大输出功率 P=630*0.9=567KW（COS￠按０．９3、1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；3、变压器额定运行时，变压器的输出视在功率等于额定容量；4、变压器额定运行时，变压器的输入视在功率大于额定容量；5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的（使用条件满足时）；7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：4、在功率因数等于一时，１ＫＶＡ就是１ＫＷ．所以６３０ＫＶＡ的变压器在功率因数等于１时可以带６３０ＫＷ的负荷．功率如小于１，就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的ＫＷ数．如何计算变压器容量_变压器容量计算公式-变压器的功(2009-02-27 09:54:43)变压器的功率是决定于负载的，既：P2=U2I I2I+U2II I2II+......+U2n I2In(VA)P1=P2/η(VA)式中:P2变压器次级功率计算值。
变压器容量及电流计算方法
变压器一、二次额定电流计算
★已知变压器容量，求其各电压等级侧额定电流
口诀：容量除以电压值，其商乘六除以十。
（kVA÷U×6÷10）
★已知变压器容量，速算其一、二次保护熔断体的电流值。
口诀：配变高压熔断体，容量电压相比求。
(kVA÷U)
配变低压熔断体，容量乘9除以5。
(kVA×9÷5)
★已知三相电动机容量，求其额定电流
口诀：容量除以千伏数，商乘系数点七六。
(kW÷kv×0.76)
变压器需求容量计算
1、计算负载的每相最大功率
将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。
（注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。
）
例如：C相负载总功率 = （电脑300W X 10台）+（空调2KW X 4台）= 11KW
2、计算三相总功率
11KW X 3相 = 33KW（变压器三相总功率）
3、三相总功率 / 0.8，这是最重要的步骤，目前市场上销售的变压器90%以
上功率因素只有0.8，所以需要除以0.8的功率因素。
33KW / 0.8 = 41.25KW（变压器总功率）
4、变压器总功率 / 0.85，根据《电力工程设计手册》，变压器容量应根据计
算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85％左右。
41.25KW / 0.85 = 48.529KW（需要购买的变压器功率），那么在购买时选择
50KVA的变压器就可以了。
变压器一二次额定电流计算口诀
变压器一二次额定电流计算口诀
对于变压器的一次和二次额定电流的计算，有以下经验口诀：
一、一次额定电流计算口诀：
1.首先，根据变压器额定容量（单位为千伏安）除以1.732（根号3），得到变压器的额定电流（单位为安）。
2.具体计算时，先将变压器的额定容量（例如100千伏安）除以根号3（即1.732），得到57.7安左右。
这个数值就是一次额定电流。
3.例如，一个变压器的额定容量是500千伏安，那么它的一次额定电流就是500/根号3，约为288安。
二、二次额定电流计算口诀：
1.首先，根据变压器的二次额定容量除以额定电压，得到变压器的额定电流。
2.具体计算时，先将变压器的二次额定容量（例如100千伏安）除以二次额定电压（例如10千伏），得到10安左右。
这个数值就是二次额定电流。
3.例如，一个变压器的二次额定容量是500千伏安，二次额定电压为10千伏，那么它的二次额定电流就是500/10，即50安。
以上就是变压器一次和二次额定电流计算的口诀。
需要注意的是，这些口诀仅适用于理想变压器的计算，实际使用中可能还需要考虑一些修正因素。
电气计算EXCEL表格：变压器差动保护试验公式详解
变压器容量6.3MVA Y/△-11一次侧电压(UAB)110kV 二次侧电压(Uab)10kV一次侧电流值(IA )33.07A 二次侧电流值(Ia)363.73A 一次侧CT变比50二次侧CT变比800一次侧CT电流(IA')0.661A TAP1高压侧基准值二次侧CT电流(Ia')0.455A TAP2低压侧基准值比率制动启动值0.23门槛值高压侧CT电流0.263A 低压侧CT电流0.105A计算方法：绕组1=比率制动差动保护启动值*H侧电流基准值*1.732绕组2=比率制动差动保护启动值*L侧电流基准值比率斜率0.40制动系数选取试验点 Ires1.00制动电流Iop0.40差动电流IH'1.20IL'0.80高压侧CT电流(IA)1.375A 低压侧CT电流(Ia)0.364A 与IA反相补偿电流(Ic)0.546A 与IA同相计算方法：差动电流：Ih-IL=0.4，制动电流：绕组1=制动元件动作电流启动值* H侧电流基绕组2=制动元件动作电流启动值* L侧电流基补偿电流=绕组1制动元件动作电流启动值* L 差动速断试验差动速断值7.00Iop.max 高压侧CT电流8.018A比率制动折线1百分比试验差动保护整定保护起动门槛值试验变压器差动保护计算模型额定运行情况低压侧CT电流 3.183A计算方法：绕组1=差动速断值*H侧电流基准值*1.732绕组2=差动速断值*L侧电流基准值备注：I'H,I'L均为变压器运行时的标幺值，且相差180度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明：计算电动机额定电流只需在白色单元格内输入额定功率即可；
6.3KV异步电动机额定电流计算表 (^-^) 电动机容量（KW） 额定电流
输入：
853
91.9690432
说明：计算电动机额定电流只需在白色单元格内输入额定功率即可； 特别注意：红色单元格内数据自动生成不得修改否则出错。
设计：王大力
10KV配电变压器一、二次侧额定电流计算表 (^-^) 变压器容量（KVA） 一次侧电流（A） 二次侧电流（A）
输入：
250
14.425
361
说明：计算变压器额定电流只需在白色单元格内输入变压器容量即可；
0.4KV异步电动机额定电流计算表 (^-^) 电动机容量（K9
