人防机电工程专项施工方案

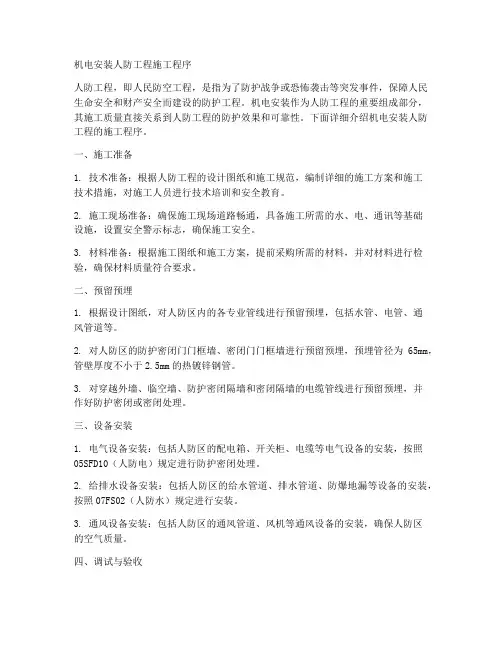

机电安装人防工程施工程序
机电安装人防工程施工程序人防工程，即人民防空工程，是指为了防护战争或恐怖袭击等突发事件，保障人民生命安全和财产安全而建设的防护工程。
机电安装作为人防工程的重要组成部分，其施工质量直接关系到人防工程的防护效果和可靠性。
下面详细介绍机电安装人防工程的施工程序。
一、施工准备1. 技术准备：根据人防工程的设计图纸和施工规范，编制详细的施工方案和施工技术措施，对施工人员进行技术培训和安全教育。
2. 施工现场准备：确保施工现场道路畅通，具备施工所需的水、电、通讯等基础设施，设置安全警示标志，确保施工安全。
3. 材料准备：根据施工图纸和施工方案，提前采购所需的材料，并对材料进行检验，确保材料质量符合要求。
二、预留预埋1. 根据设计图纸，对人防区内的各专业管线进行预留预埋，包括水管、电管、通风管道等。
2. 对人防区的防护密闭门门框墙、密闭门门框墙进行预留预埋，预埋管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。
3. 对穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线进行预留预埋，并作好防护密闭或密闭处理。
三、设备安装1. 电气设备安装：包括人防区的配电箱、开关柜、电缆等电气设备的安装，按照05SFD10（人防电）规定进行防护密闭处理。
2. 给排水设备安装：包括人防区的给水管道、排水管道、防爆地漏等设备的安装，按照07FS02（人防水）规定进行安装。
3. 通风设备安装：包括人防区的通风管道、风机等通风设备的安装，确保人防区的空气质量。
四、调试与验收1. 单体设备调试：对安装完毕的各设备进行单体调试，确保设备运行正常，满足设计要求。
2. 系统调试：对机电系统进行整体调试，包括电气系统、给排水系统、通风系统等，确保各系统协同运行。
3. 验收：施工单位自检合格后，报请相关部门进行验收，验收合格后方可投入使用。
五、维护与管理1. 建立健全维护管理制度，明确维护管理责任人和职责。
2. 定期对机电设备进行巡检、保养，确保设备运行良好。

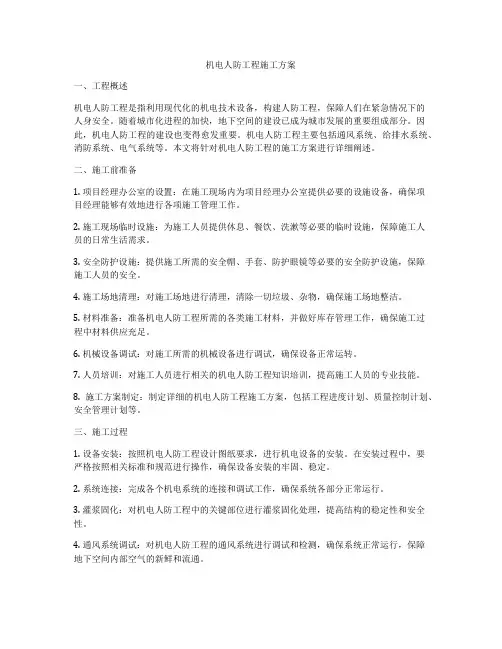

机电人防工程施工方案
机电人防工程施工方案一、工程概述机电人防工程是指利用现代化的机电技术设备，构建人防工程，保障人们在紧急情况下的人身安全。
随着城市化进程的加快，地下空间的建设已成为城市发展的重要组成部分。
因此，机电人防工程的建设也变得愈发重要。
机电人防工程主要包括通风系统、给排水系统、消防系统、电气系统等。
本文将针对机电人防工程的施工方案进行详细阐述。
二、施工前准备1. 项目经理办公室的设置：在施工现场内为项目经理办公室提供必要的设施设备，确保项目经理能够有效地进行各项施工管理工作。
2. 施工现场临时设施：为施工人员提供休息、餐饮、洗漱等必要的临时设施，保障施工人员的日常生活需求。
3. 安全防护设施：提供施工所需的安全帽、手套、防护眼镜等必要的安全防护设施，保障施工人员的安全。
4. 施工场地清理：对施工场地进行清理，清除一切垃圾、杂物，确保施工场地整洁。
5. 材料准备：准备机电人防工程所需的各类施工材料，并做好库存管理工作，确保施工过程中材料供应充足。
6. 机械设备调试：对施工所需的机械设备进行调试，确保设备正常运转。
7. 人员培训：对施工人员进行相关的机电人防工程知识培训，提高施工人员的专业技能。
8. 施工方案制定：制定详细的机电人防工程施工方案，包括工程进度计划、质量控制计划、安全管理计划等。
三、施工过程1. 设备安装：按照机电人防工程设计图纸要求，进行机电设备的安装。
在安装过程中，要严格按照相关标准和规范进行操作，确保设备安装的牢固、稳定。
2. 系统连接：完成各个机电系统的连接和调试工作，确保系统各部分正常运行。
3. 灌浆固化：对机电人防工程中的关键部位进行灌浆固化处理，提高结构的稳定性和安全性。
4. 通风系统调试：对机电人防工程的通风系统进行调试和检测，确保系统正常运行，保障地下空间内部空气的新鲜和流通。
5. 给排水系统测试：对机电人防工程的给排水系统进行测试工作，确保系统的排水和供水功能正常。
6. 消防系统检测：对机电人防工程的消防系统进行检测工作，确保系统的灭火功能正常，保障人员在紧急情况下的安全。

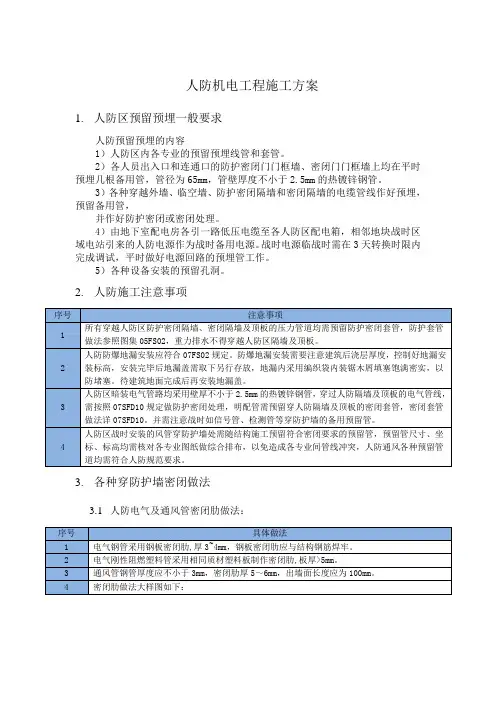

人防机电工程施工方案
人防机电工程施工方案1.人防区预留预埋一般要求人防预留预埋的内容1）人防区内各专业的预留预埋线管和套管。
2）各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。
3）各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。
4）由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。
战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。
5）各种设备安装的预留孔洞。
2.人防施工注意事项3.各种穿防护墙密闭做法3.1人防电气及通风管密闭肋做法：序号具体做法3.2电气密闭盒做法见下图：电气密闭盒做法大样图3.3人防工程密闭套管预留预埋：穿过人防护结构给水引入管，排水出户管、通气管、供油管、消防给水管，在其穿墙和楼板处应预埋防护密闭套管；给水管，压力排水管的密闭穿墙短管，采用壁厚大于3mm的热镀锌钢管，密闭翼环应采用10－12mm的钢板制作，钢板要平整，其翼高宜为30－50mm，密闭翼环与密闭穿墙短管的结合部位其焊缝区要求饱满、均匀、严密。
密闭穿墙短管两端的固定法兰做法于密闭翼环做法相同，密闭穿墙短管两端固定法兰外侧要与墙面在同一平面上；密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢，密闭穿墙短管的轴线应与所在墙面垂直。
人防密闭套管安装做法图3.4结构孔洞预留认真熟悉图纸，仔细核对建筑、结构与安装各专业图纸预留孔洞是否一致，全部汇集到结构预留孔洞图纸上，以便结构按图进行预留，避免各专业分别提交预留孔洞图造成冲突。
根据设计资料，收集对应大型机电设备数据，复核机电大型设备吊装孔洞尺寸、预埋件、荷载等条件能否满足大型设备的吊装要求。
结构施工前应完成如电气竖井、水管井等管线集中部位及人防口部等关键部位预留孔洞的深化布置设计，出具竖井预留孔洞大样图。
人防电气施工专项方案
XXX医院建设项目人防电气施工专项方案编制：审核：审批：日期：共50页目录第一章、编制依据1、编制依据 (2)第二章、工程概况1、工程概况 (2)第三章、施工准备1、施工准备 (4)2、人员准备 (4)第四章、系统分部工程1、电气系统 (5)2、接地系统 (16)第五章、施工重点控制1、施工重点控制 (18)第六章、文明施工1、文明施工 (19)第一章编制依据编制依据：1.甲方提供的设计要求。
2.相关专业提供的项目设计资料。
3.招标文件内容。
4.中华人民共和国现行主要标准及法规:《人民防空柴油电站设计标准》RFJ2-91《人民防空工程防化设计规范》RFJ013-2010《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《人民防空地下室施工图设计文件审查要点》 RFJ 06-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《人民防空物资库工程设计标准》RFJ2-2004《人民防空医疗救护工程设计标准》RFJ005-2011《医疗建筑电气设计规范》GJ312-2013《建筑机电工程抗震设计规范》GB 50981-2014《豫人防[2017]13号文》第二章工程概况一．工程概况：1.工程名称:。
2. 建设地点:。
3. 建设单位:。
4. 建筑面积:人防总建筑面积为 28401.47㎡。
5. 建筑层高:人防区域地下车库层高7.4、6.5m，结构类型为框架结构，设计使用年限为50年。
6. 人防建筑类型:附建式人防地下室(按一级耐火等级设计),平时停放小型汽车，人防区战时为一个核5级、常5级医疗救护站，一个核5级、常5级专业队队员掩蔽部，一个核5级、常5级专业队装备掩蔽部，六个核四个核6级、常6级二等人员掩蔽部，三个核6级、常6级物资库，一个核5级、常5级固定电站,两个核6级、常6级移动电站。
二．设计范围：战时低压配电系统、照明及动力系统、通风方式控制及信号系统、战时电话通讯系统、毒剂报警控制系统、护理呼应信号系统、工程接地及安全措施。
机电人防工程施工方案
一、工程概况本项目位于我国某城市，总建筑面积为XX平方米，其中地下室面积为XX平方米。
工程主要包括人防指挥中心、人防物资库、战时防护设施等。
本次施工方案针对机电人防工程进行编制，包括给排水、通风空调、电气、消防等系统的安装与调试。
二、施工准备1. 施工组织设计（1）成立机电人防工程施工项目部，明确项目组织架构、人员配置及职责分工。
（2）编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺及质量标准。
2. 材料设备准备（1）按照设计要求，提前采购各类材料、设备，确保材料、设备质量符合国家及行业标准。
（2）对材料、设备进行验收，确保其质量合格。
3. 施工现场准备（1）施工场地平整，确保施工顺利进行。
（2）施工临时设施搭建，包括临时办公室、宿舍、食堂等。
（3）施工现场安全防护措施到位，确保施工人员安全。
三、施工工艺及方法1. 给排水系统（1）按照设计图纸，进行管道安装，确保管道连接牢固、密封良好。
（2）给水管道采用不锈钢管道，排水管道采用PVC管道。
（3）对给排水系统进行试压、冲洗，确保系统正常运行。
2. 通风空调系统（1）按照设计要求，进行通风管道、风机的安装。
（2）通风管道采用镀锌钢板，风机选用高效节能型。
（3）对通风空调系统进行调试，确保系统运行稳定。
3. 电气系统（1）按照设计图纸，进行电缆、电线、桥架等电气设备的安装。
（2）电缆采用阻燃电缆，电线采用符合国家标准的铜芯线。
（3）对电气系统进行绝缘测试、接地测试，确保系统安全可靠。
4. 消防系统（1）按照设计要求，进行消防管道、喷淋头、报警器等消防设备的安装。
（2）消防管道采用不锈钢管道，喷淋头选用符合国家标准的喷淋头。
（3）对消防系统进行联动测试，确保系统正常运行。
四、施工进度安排1. 施工准备阶段：1个月2. 给排水系统施工阶段：1个月3. 通风空调系统施工阶段：1个月4. 电气系统施工阶段：1个月5. 消防系统施工阶段：1个月6. 系统调试阶段：1个月7. 工程验收阶段：1个月总计：7个月五、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。

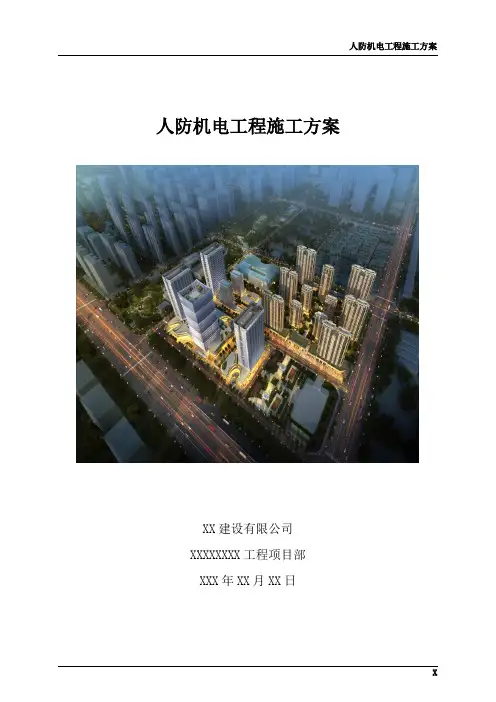

人防施工方案(人防机电)
人防机电工程施工方案人防机电工程施工方案XX建设有限公司XXXXXXXX工程项目部XXX年XX月XX日目录第一章工程概况及编制依据 (1)1. 工程概况 (1)2. 编制依据 (1)第二章工程目标管理及施工组织机构 (2)1. 工程目标管理 (2)第三章施工准备 (2)1. 技术准备 (2)2. 物资条件准备 (3)第四章主要工序施工工艺及施工工法 (4)1. 水、电安装及通风安装工程 (4)2. 通风工程安装工程 (5)3. 配电系统 (6)第五章质量管理与控制措施 (6)1. 建立责任制度 (7)2. 材料质量控制 (8)第六章安全管理与安全措施 (8)1. 安全管理体系 (8)2. 安全生产责任制 (9)3. 安全措施 (9)第七章文明施工措施 (10)1、文明施工管理 (10)2、技术管理措施 (10)第八章工程进度计划与措施 (11)1. 总工期计划 (12)2. 保证工程进度的措施 (12)第一章工程概况及编制依据1. 工程概况本工程为XXXX人防机电工程包括：通风工程、给排水、电气。
2.编制依据本施工组织设计根据招标文件、通过人防工程施工图审查的设计蓝图及文件《人民防空工程施工及验收规范GB50134-2017》、《人民防空工程质量检验评定标准RFJ01-2015》相关的人防工程标准图集和其它石家庄市地方法规等等相关规定。
人防工程有关法律、法规和施工合同编制原则统筹计划，科学合理的安排施工进度计划，组织连续均衡生产和工序衔接，做到紧张有序，确保工程质量。
尽量缩短工期，积极推广新技术，采用网络技术、不断优化施工方案。
采用最先进的施工技术，提高机械化、标准化作业水平。
确保省优工程和安全生产，做到文明施工。
积极推广应用新技术，降低工程造价，提高经济效益。
第二章工程目标管理及施工组织机构1. 工程目标管理1.1工期目标本工程因分段较多考虑与地下网点的综合考虑，总工程工期预计30天。
1.2质量目标严格执行《建筑安装工程质量检验与评定统一标准》GB50300，确保一次交验达到合格工程。
地下人防工程机电施工方案
地下人防工程机电施工方案一、项目概述地下人防工程是指为了保障城市居民生命财产安全和日常生活设施能够正常运行，根据市政规划和城市建设需要，在地下进行的人防设施的建设工程。
本项目拟建设一座地下人防工程，包括地下避难所、地下通道、地下车库等机电设施。
本施工方案旨在详细说明地下人防工程的机电设施施工方案，保障工程质量和安全。
二、施工任务和目标1. 实施全面的机电设施施工，保障地下人防工程的功能完备和安全可靠；2. 遵守国家和地方有关法律法规，确保施工过程中的安全环保；3. 严格执行施工方案，确保施工质量和进度，保障工程的顺利竣工。
三、施工准备1. 组织管理（1）成立专门的机电设施施工管理团队，负责机电工程的施工组织与管理；（2）建立健全的施工组织机构，明确各级管理人员的权限和责任；（3）对施工人员进行专业培训，确保其具备相关技能和知识；（4）建立规范的施工档案管理制度。
2. 技术准备（1）准备先进的施工机械设备，确保施工质量和效率；（2）采购优质的机电设施材料和配件，确保施工质量；（3）建立完善的施工工艺和质量控制方案，确保施工质量和安全。
3. 环保准备（1）制定施工期间的环保方案，包括施工现场的垃圾处理、废水处理等；（2）采取有效的环保措施，控制施工期间的噪音、粉尘和振动等污染；（3）做好施工现场的卫生保洁工作，保持环境整洁。
四、施工方案1. 地下避难所施工（1）定位：根据设计图纸和相关规范，确定地下避难所的位置和尺寸；（2）地下室施工：进行地下室的挖掘和支护工程，确保地下室的结构安全；（3）地下室设备安装：安装避难所的通风、供水、排水等机电设施；（4）安全检测：进行地下避难所的安全检测和验收，确保其功能完备。
2. 地下通道施工（1）位置确定：根据设计需求确定地下通道的位置和走向；（2）隧道施工：进行地下通道的挖掘和支护工程，确保通道的结构安全；（3）通道设备安装：安装通道的照明、通风、消防设施等机电设施；（4）安全检测：进行地下通道的安全检测和验收，确保其安全可靠。
人防工程机电方案
人防工程机电方案一、前言人防工程是一项为了保护人员生命安全和重要设施的安全而进行的工程建设。
机电设备是人防工程中不可或缺的一部分，它们能够提供人员疏散、通风、照明等重要功能。
本文将就人防工程机电方案进行详细阐述。
二、人防工程机电方案概述人防工程机电方案是指在人防工程中用于人员疏散、通风、照明等功能的机电设备方案。
在人防工程中，机电设备的作用至关重要，它们能够使人员在发生紧急情况时更加安全地疏散，提供充足的通风和照明，降低紧急情况对人员的伤害程度。
人防工程机电方案主要包括以下内容：1. 人员疏散系统：包括应急照明、消防报警器、紧急广播等设备，用于在紧急情况下引导人员迅速疏散。
2. 通风系统：用于保证人防工程内空气的流通，提高人员的舒适度和生存能力。
3. 照明系统：包括应急照明和常规照明系统，保证在紧急情况下照明能够正常运作。
在人防工程机电方案的设计中，需要充分考虑人员疏散路径、人员密度、建筑结构、紧急情况下的需求等因素，制定合理的机电设备方案。
三、人防工程机电方案设计1. 人员疏散系统设计人员疏散系统是人防工程机电方案中至关重要的一部分。
在设计人员疏散系统时，需要充分考虑人员疏散路径、人员密度、建筑结构等因素，制定合理的疏散方案。
应急照明系统是人员疏散系统中的关键设备，它能够在断电情况下为人员提供照明，帮助人员迅速找到疏散通道。
应急照明系统设计应满足以下要求：(1) 照明强度：应急照明系统的设计应满足人员疏散通道和安全出口的照明要求，保证人员能够清晰地看到疏散通道和安全出口。
(2) 设备可靠性：应急照明系统的设备应具有高可靠性，能够在紧急情况下正常工作，延长疏散时间。
(3) 自动开启：应急照明系统应具有自动开启功能，当紧急情况发生时能够立即启动，提供照明。
消防报警器是人员疏散系统中的另一重要设备，它能够在火灾发生时及时发出警报，提醒人员迅速疏散。
消防报警器设计应满足以下要求：(1) 覆盖面广：消防报警器的设计应覆盖整个人防工程范围，确保在各个位置都能够听到警报。
