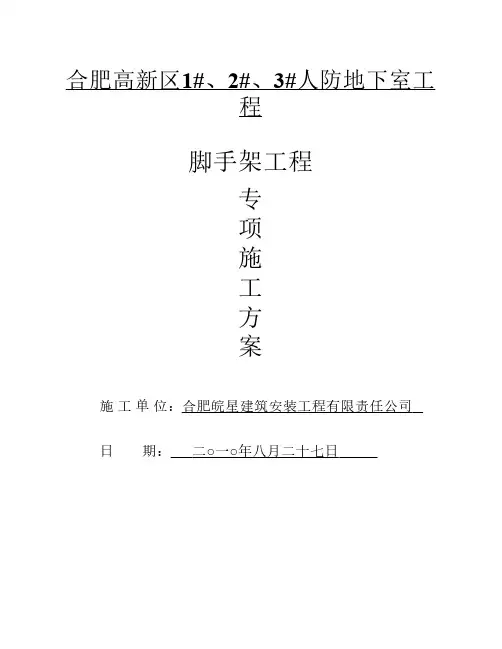

合肥高新区1#、2#、3#人防地下室工程脚手架工程专项施工方案施工单位：合肥皖星建筑安装工程有限责任公司日期：二○一○年八月二十七日模板专项施工方案报审表编制审批表工程名称惠民小区1#2#3#人防地下室工程结构框架层数地下一层建筑面积16556㎡施工单位合肥皖星建筑安装工程有限责任公司编制人编制日期审核意见日期：审核人批准人惠民小区人防地下室工程脚手架工程专项施工方案一、编制依据1、《建筑法》、《工程建设质量管理条例》、《工程建设标准强制性条文》。

2、惠民小区人防地下室工程设计文件。

3、《混凝土结构工程施工质量验收规范》（GB50204—2002）4、《建筑工程施工质量验收统一标准》（GB50300—2001）5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）6、《建筑工程施工及验收规范 2000年版》（ISBN 7-112-04107-4）7、《合肥皖星建筑安装工程有限责任公司企业技术标准》（HFWX·QB/1-2004）8、《惠民小区1#2#3#人防地下室工程施工组织设计》二、工程概况本工程总建筑面积为16556㎡，其中1#人防地下室建筑面积12473㎡，2#人防地下室建筑面积为2053㎡，3#人防地下室建筑面积为2030㎡，地下一层；工程采用钢筋混凝土框架结构，合理使用年限为50年，抗震设防烈度为7度，建筑耐火等级为一级。

三、方案选择为确保惠民小区人防地下室工程的工期、质量、安全文明施工等要求，针对工程特点结构外用脚手架采用落地式扣件钢管脚手架。

四、扣件式钢管脚手架构、配件1、钢管钢管采用Φ48×3.5钢管，其材料应符合现行的国家标准。

有严重锈蚀、弯曲、压扁或裂纹的钢管不和采用。

钢管长以4~6m和2.1~2.3为宜，每根钢管的质量不应大于25㎏。

2、材料钢管脚手架扣件采用可锻铸性材料制作，其材质应符合现行国家标准的规定。

扣件主要有三种形式：（1）直角扣件，用于连接扣紧两根垂直交杆件；（2）回转扣件，用于连接两根呈任意角度相交的杆件；（3）对接扣件，用于连接两根杆件的对接接长。

钢结构脚手架搭设方案报审版

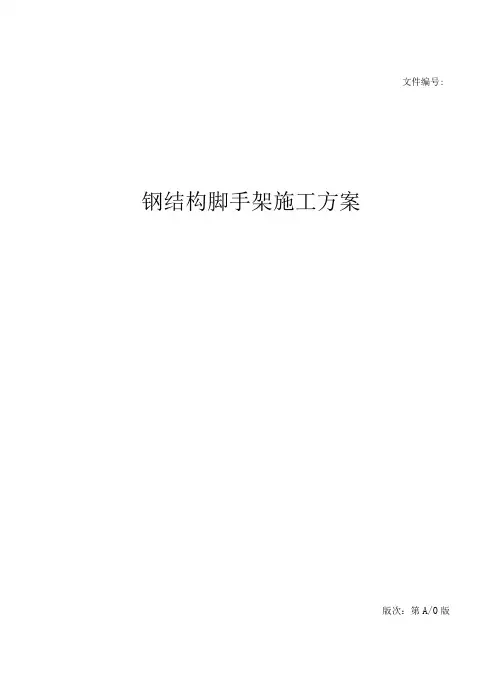

文件编号: 钢结构脚手架施工方案版次：第A/0版编制说明1.1工程说明1.2编制依据2. 工程概况1.1工程量.2.2工程特点3. 脚手架搭设施工准备2.1技术准备...........2.2施工人员准备.......3.3设备、机具及材料准备4. 脚手架原材料的检查与验收4.1脚手架杆4.2 扣件....4.3脚手板..5. 脚手架搭设4.1脚手架搭设方案・・・・5.2脚手架搭设具体要求6. 脚手架验收7. 脚手架拆除8∙安全保证措施9. 材料节约及降低成本措10. 劳动力平衡计划表11. 施工机具计划12. 主要施工手段用料计划附表1 丁作分析汨录样表IO pl J ∙*φ*‰ X 1 ⅛ I LI/ I∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ JLU1.编制说明1.1工程说明XXX钢结构安装均需搭设脚手架平台配合安装。

建设单位：XXX设计单位：XXX监理单位：XXXX施工单位：XXXX1.2编制依据......《建筑施工扣件式钢管脚手架安全技术规范》KJ130-2011 （以下简称规范）《钢管脚手架扣件》GB15831-20062.工程概况2.1工程量钢结构脚手架大概需要脚手架杆（中48*3. 5 ）6米1000根,4米200根，3米3700根, 2米2100根，卡扣24000个，钢跳板2400块。

2. 2工程特点本工程施工的高空作业多，工作量大，考虑到有可能进入雨季施工，安全方面必须严格要求，所以对脚手架搭设方案制定切实可行的施工方案确保工程按期完成。

3.脚手架搭设施工准备3.1技术准备仔细查阅钢结构图纸,根据其特点编制脚手架搭设拆除施工技术措施，项目安全部门针对不同的施工部位对施工人员进行详细的脚手架搭设拆除安全技术交底，并作好交底记录，同时交底人和被交底人，必须在交底记录上签字。

落地式双排脚手架方案(钢管壁厚2.7mm)

施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：致：凉山州建设工程监理有限责任公司：现报上落地式钢管脚手架施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。

承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。

项目监理机构（公章）：总监理工程师（签字）：日期：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。

建筑总面积2128.34㎡，框架五层。

±0.00以上檐高16.8m，室外地坪最低处－1.55m。

建筑物的总周长约110m。

现场表层土质为回填土。

周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。

二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。

木脚手板和其它材料由项目部自行采购。

1、主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆240根租赁6m长管剪刀撑70根租赁3m长管调整接头位置40根租赁1.5m短管横向水平杆400根租赁2.5m短管连墙杆140根租赁1.5m短管连墙件柱箍140根租赁垫木基础垫板、防210块采购护、脚手板直角扣件2000个租赁旋转扣件300个租赁对接扣件240个租赁1.8m×6m安全网300张采购扎丝架子工自备材料视工程进度分阶段组织进场。

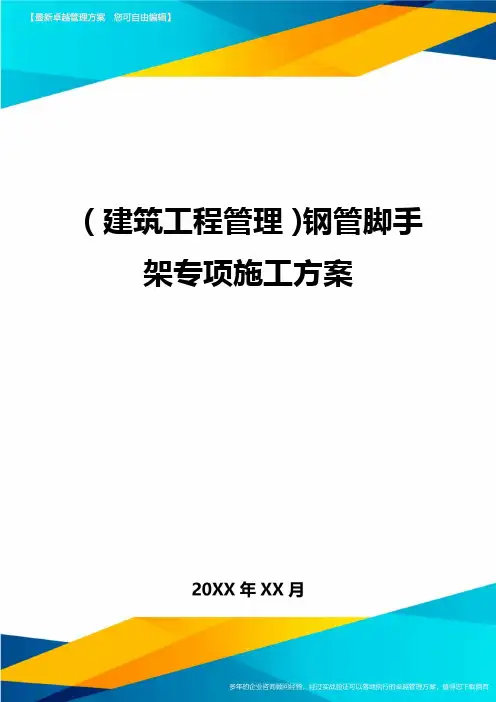

(建筑工程管理)钢管脚手架专项施工方案

（建筑工程管理）钢管脚手架专项施工方案施工组织设计（方案）报审表赣江路危旧房（棚户区）改造工程壹标段1#、2#、3#楼外脚手架专项方案编制：职称：职务：审核：职称：职务：批准：职称：职务：赣州德盛建筑装饰工程XX公司2009年11月目录壹、工程简介二、脚手架的形式、用途、材质三、钢管脚手架的搭设1.脚手架基础的处理2.脚手架的设计尺寸3.纵向、横向水平杆、脚手板、防护栏杆、踢脚杆4.立杆5.连墙件6.剪刀撑、安全网7.作业层、斜道栏杆和挡脚板的搭设。

8.脚手板的铺设9.避雷四、脚手架验收、使用和拆除的壹般规定1.脚手架搭设质量的检查验收规定2.脚手架的使用规定3.脚手架的拆除规定双排落地式钢管外脚手架专项施工方案壹、工程简介本工程为赣江路危旧房（棚户区）改造工程壹标段1#楼、2#左楼、2#右楼、3#楼，1#楼结构为框架结构，层数为地上六层，建筑主体高度为17.7m，建筑总面积为:3960.3㎡，2#左楼结构为砖混结构，层数为地上六层，建筑主体高度为18.85m，建筑总面积为:2640.8㎡，2#右楼结构为框架结构，层数为地上六层，建筑主体高度为18.85m，建筑总面积为:1698.5㎡，3#楼结构为框架结构，层数为地上四层，建筑主体高度为19.9m，建筑总面积为:7044.6㎡。

二、脚手架的形式、用途、材质结合本工程结构形式、实际施工特点，建筑物搭设落地式、扣件式双排钢管脚手架；此架为壹架三用，既用于主体施工和装修施工，同时兼作安全防护。

本工程脚手架搭设高度为建筑高度加1.5米，低于25米，所以可按构造要求进行搭设，不附设计计算书。

材料选择：架体材料采用Φ48×3.5mm无缝钢管，脚手板采用竹搭子；密目网为1.8m×6.0m 规格,扣件采用国标扣件。

材质要求：钢管表面平直光滑，无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。

钢管上严禁打孔，钢管于使用前先涂刷防锈漆。

扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。

落地式双排脚手架方案(钢管壁厚2.7mm)

施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：致：凉山州建设工程监理有限责任公司：现报上落地式钢管脚手架施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。

承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。

项目监理机构（公章）：总监理工程师（签字）：日期：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。

建筑总面积2128.34㎡，框架五层。

±0.00以上檐高16.8m，室外地坪最低处－1.55m。

建筑物的总周长约110m。

现场表层土质为回填土。

周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。

二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。

木脚手板和其它材料由项目部自行采购。

1、主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆240根租赁6m长管剪刀撑70根租赁3m长管调整接头位置40根租赁1.5m短管横向水平杆400根租赁2.5m短管连墙杆140根租赁1.5m短管连墙件柱箍140根租赁垫木基础垫板、防210块采购护、脚手板直角扣件2000个租赁旋转扣件300个租赁对接扣件240个租赁1.8m×6m安全网300张采购扎丝架子工自备材料视工程进度分阶段组织进场。

脚手架工程专项施工方案及报审表

脚手架工程专项施工方案一、编制依据1、设计建筑、施工图纸2、《建筑施工扣件式钢管脚手架安全技术规范》3、《建筑施工安全检查标准》4、脚手架施工安全强制性条文5、建筑施工手册6、施工平面布置图7、有关法律、法规、规章、管理文件。

二、工程概况1.建设地点：庐江县第六中学新建初中部教学楼工程位于庐江县，框架结构四层。

2.工程规模：总建筑面积： 4073 m23.本工程主要建筑技术指标：建筑类别为二类，耐火等级为二级，设计使用年限为50年，屋面防水等级为三级，按七度抗震烈度设防。

三、脚手架方案构思因为基于总体施工方案考虑，在承台基础砼施工完毕后，即采取整个基坑先搭设满堂脚手架和外围双排脚手架施工剪力墙柱及结构梁直至施工首层楼板；部分脚手架需要施工至四层楼板，再采用工字钢固定于3层楼板悬挑脚手架继续施工外围梁、柱，标准层楼板采用门架施工，待首层结构楼板砼达到规范强度拆除基坑内满堂钢管脚手架及基坑内建筑物外双排脚手架后再进行基坑全面回填。

土方回填时上部结构可同时在施工，这样方可保证整个结构施工工期不受回填土影响，确保施工主体工期。

回填土后约一个月后，从新搭设满堂脚手架进行砌筑及粗装修等施工。

二、施工准备施工准备包括技术准备、材料和机械准备以成熟的作业条件。

2．1 技术准备2．1．1 项目部技术人员和工长认真熟悉施工图纸，做到充分吃透图纸，并核对平面尺寸和标高，图纸相互间有无矛盾或错误，掌握设计内容及各项技术要求，了解整个凯东一期工程规模、特点、工程量和质量要求。

2．1．2 仔细熟悉整个建筑外轮廓，确保整个脚手架搭设实用不浪费。

2．1．3 认真熟悉脚手架施工规范，严格按照规范设计与搭设脚手架工程。

2．2 材料和人员准备2．2．1 做好钢管、扣件及撑头等主要材料的计划和采购进场组织工作，严格按照施工平面布置图要求指定地点堆放。

2．2．2 所有脚手架工人必须持证上岗，进场前进行安全、质量教育。

2．3 作业条件2．3．1 目前还不具备搭设脚手架条件，一旦砼承台基础梁浇筑砼完毕达到一定强度条件，在承台表面铺板保护即可落脚搭设脚手架。

落地式双排脚手架方案(钢管壁厚2.7mm)

施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。

建筑总面积2128.34㎡，框架五层。

±0.00以上檐高16.8m，室外地坪最低处－1.55m。

建筑物的总周长约110m。

现场表层土质为回填土。

周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。

二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。

木脚手板和其它材料由项目部自行采购。

1、主要材料计划如下表：材料视工程进度分阶段组织进场。

2、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。

3、项目部应配备如下检查工具（可借用，但应符合要求）：4、施工进度计划根据土建主体施工进度同步进行。

四、施工工艺及安全保证措施施工前应向架子工进行安全技术交底。

人员变动后应重新交底。

1、纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。

接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。

接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。

本工程使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在纵向水平杆上。

2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。

横向水平杆两端均应采用直角扣件固定在纵向水平杆上。

门式落地脚手架计算报审表

材料检测参数
序号
审核要点
计算过程
结论
1
立杆的稳定性计算
门架的轴向力设计值
N = 29.71kN < Nd= 107.66kN
符合要求
2
连墙件的计算
连墙件产生的拉、压力设计值
Nc= 4.94kN < Nf=80.86kN
符合要求
双扣件实际抗滑承载力为16.0kN
扣件所受应力Nl=1.937kN < 16.0 kN
门式落地脚手架计算报审表
工程名称
xx
审核部位
门式落地脚手架
计算参数
脚手架搭设高度为25m，门架型号采用门架MF1219，门架纵距1.83m，连墙件采用两步三跨，竖向间距2.4m，水平间距2.4m。施工均布荷载2kN/m2，同时施工2层，杭州市的基本风压为0.45kN/m2。
设计示意图
搭设材料
门架立杆采用Φ48×3.5 mm钢管，立杆加强杆采用Φ48×3.5 mm钢管及可锻铸铁扣件；连墙件连接方式采用扣件连接。地基土为素填土其承载力标准值为120kN/m2。
符合要求
3
立杆的地基承载力计算
立杆基础底面的平均压力
P =118.847kPa < fg=120 kPa。
符合要求结论符合要求 Nhomakorabea审核人
总监理
工程师
编制人
审核时间
注：此表数据来源于计算书，详细计算过程请查阅计算书。
