十六进制七段数码显示管代码
十六进制七段数码显示译码器
十六进制七段数码显示译码器一、实验目的：学习7段数码显示器的Verilog硬件设计。
二、实验原理：7段数码显示器是纯组合电路。
通常的小规模专用IC，如74或4000系列的器件只能做十进制BCD码译码器（其真值表如图（1）所示），然而数字系统中的数据处理和运算都是二进制的，所以输出表达式都是十六进制的，为了满足十六进制的译码显示，最方便的方法就是利用Verilog译码程序在FPGA/CPLD中来实现。
所以首先要设计一段程序。
设输入的4位码为A[3:0]，输出控制7段共阴数码管（如图（2）所示）的7位数据为LED7S[6:0]。
输出信号LED7S 的7位接共阴数码管的7个段，高位在左，低位在右。
例如当LED7S 输出为“1101101”时，数码管7个段g、f、e、d、c、b、a分别接1、1、0、1、1、0、1；接有高电平的段发亮，于是数码管显示“5”。
这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，然后将LED7S改为8位输出。
图（1）7段译码器真值表0100 1100110 4 1100 0111001 C 0101 1101101 5 1101 1011110 D 0110 1111101 6 1110 1111001 E 0111 0000111 7 1111 1110001 F图（2）7段共阴数码管三、实验任务：将设计好的Verilog译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形图（注意仿真波形输入激励信号的设置）。
提示：设定仿真激励信号是用输入总线的方式给出输入信号的仿真数据。
四、实验步骤：（一）、建立工作库文件和编辑设计文文件任何一项设计都是一项Project（工程），而把一个工程下的所有文件放在一个文件夹内是一个非常好的习惯，以便于我们整理，利用和提取不同工程下的文件，而此文件夹将被EDA软件默认为Work Library（工作库），所以第一步先根据自己的习惯，建立个新的文件夹。

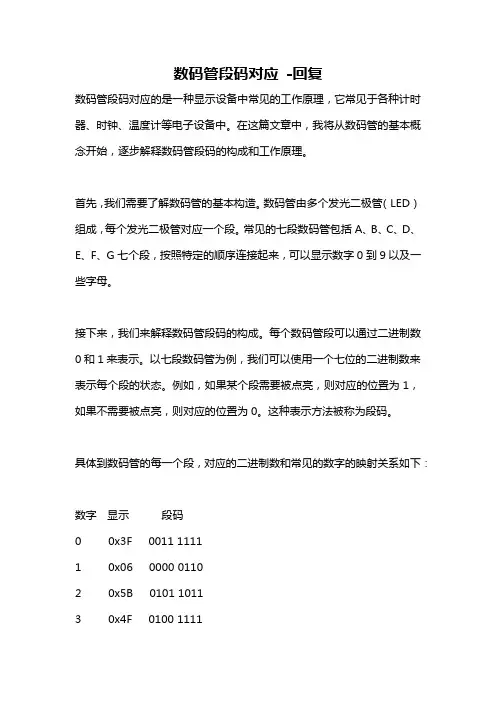

数码管段码对应 -回复
数码管段码对应-回复数码管段码对应的是一种显示设备中常见的工作原理，它常见于各种计时器、时钟、温度计等电子设备中。
在这篇文章中，我将从数码管的基本概念开始，逐步解释数码管段码的构成和工作原理。
首先，我们需要了解数码管的基本构造。
数码管由多个发光二极管（LED）组成，每个发光二极管对应一个段。
常见的七段数码管包括A、B、C、D、E、F、G七个段，按照特定的顺序连接起来，可以显示数字0到9以及一些字母。
接下来，我们来解释数码管段码的构成。
每个数码管段可以通过二进制数0和1来表示。
以七段数码管为例，我们可以使用一个七位的二进制数来表示每个段的状态。
例如，如果某个段需要被点亮，则对应的位置为1，如果不需要被点亮，则对应的位置为0。
这种表示方法被称为段码。
具体到数码管的每一个段，对应的二进制数和常见的数字的映射关系如下：数字显示段码0 0x3F 0011 11111 0x06 0000 01102 0x5B 0101 10113 0x4F 0100 11114 0x66 0110 01105 0x6D 0110 11016 0x7D 0111 11017 0x07 0000 01118 0x7F 0111 11119 0x6F 0110 1111字母的段码和数字类似，每个字母对应的段码可以通过查表得到。
了解了每个数字和字母对应的段码之后，我们可以通过控制每个段的点亮与否，来实现任意数字、字母或图形的显示。
比如，要显示数字1，我们只需要点亮B和C两个段的发光二极管，其他的段保持熄灭状态。
接下来，我们来了解数码管段码的使用方法。
通常情况下，我们使用一个控制电路来控制数码管的段码显示。
这个控制电路通过二进制数来选定需要点亮的段，然后通过时序控制使得相应的二极管亮起。
当我们需要显示某个数字或字母时，我们需要先将对应的二进制段码输入到控制电路中。
控制电路会根据输入的段码，控制对应的发光二极管点亮或熄灭。
这种方法相对简单，只需要一些基本的电路和控制信号即可实现。

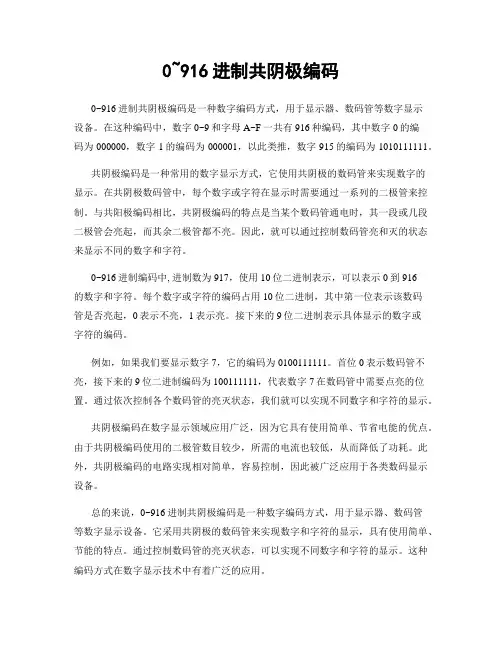

0~916进制共阴极编码
0~916进制共阴极编码0~916进制共阴极编码是一种数字编码方式，用于显示器、数码管等数字显示设备。
在这种编码中，数字0~9和字母A~F一共有916种编码，其中数字0的编码为000000，数字1的编码为000001，以此类推，数字915的编码为1010111111。
共阴极编码是一种常用的数字显示方式，它使用共阴极的数码管来实现数字的显示。
在共阴极数码管中，每个数字或字符在显示时需要通过一系列的二极管来控制。
与共阳极编码相比，共阴极编码的特点是当某个数码管通电时，其一段或几段二极管会亮起，而其余二极管都不亮。
因此，就可以通过控制数码管亮和灭的状态来显示不同的数字和字符。
0~916进制编码中, 进制数为917，使用10位二进制表示，可以表示0到916的数字和字符。
每个数字或字符的编码占用10位二进制，其中第一位表示该数码管是否亮起，0表示不亮，1表示亮。
接下来的9位二进制表示具体显示的数字或字符的编码。
例如，如果我们要显示数字7，它的编码为010*******。
首位0表示数码管不亮，接下来的9位二进制编码为100111111，代表数字7在数码管中需要点亮的位置。
通过依次控制各个数码管的亮灭状态，我们就可以实现不同数字和字符的显示。
共阴极编码在数字显示领域应用广泛，因为它具有使用简单、节省电能的优点。
由于共阴极编码使用的二极管数目较少，所需的电流也较低，从而降低了功耗。
此外，共阴极编码的电路实现相对简单，容易控制，因此被广泛应用于各类数码显示设备。
总的来说，0~916进制共阴极编码是一种数字编码方式，用于显示器、数码管等数字显示设备。
它采用共阴极的数码管来实现数字和字符的显示，具有使用简单、节能的特点。
通过控制数码管的亮灭状态，可以实现不同数字和字符的显示。
这种编码方式在数字显示技术中有着广泛的应用。
数码管显示十六进制编码
共阳极数码管共阴极数码管文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。
"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。
"旧时衙门里草拟文牍、掌管档案的幕僚，其地位比一般属吏高。
《老残游记》第四回:"像你老这样抚台央出文案老爷来请进去谈谈，这面子有多大!"夏衍《秋瑾传》序幕:"将这阮财富带回衙门去，要文案给他补一份状子。
"文案音译文案英文:copywriter、copy、copywriting文案拼音:wén àn现代文案的概念:文案来源于广告行业，是"广告文案"的简称，由copy writer翻译而来。
多指以语辞进行广告信息内容表现的形式，有广义和狭义之分，广义的广告文案包括标题、正文、口号的撰写和对广告形象的选择搭配;狭义的广告文案包括标题、正文、口号的撰写。
十六进制7段数码显示译码器设计实验报告
实验名称：十六进制7段数码显示译码器设计实验目的：1．设计七段显示译码器2．学习Verilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具的使用方法；工作原理：7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现。
例如6-18作为7段译码器，输出信号LED7S 的7位分别接图6-17数码管的7个段，高位在左，低位在右。
例如当LED7S输出为“1101101”时，数码管的7个段g,f,e,d,c,b,a分别接1,1,0,1,1,0,1；接有高电平的段发亮，于是数码管显示“5”。
注意，这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-18中的LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)应改为…(7 DOWNTO 0)。
实验内容1：将设计好的VHDL译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。
实验步骤：步骤1：新建一个文件夹击打开vhdl文件；步骤2:编写源程序并保存步骤3：新建一个工程及进行工程设置步骤4：调试程序至无误；步骤5：接着新建一个VECTOR WAVEFOM文件及展出仿真波形设置步骤6：输入数据并输出结果（时序仿真图）步骤7：设置好这个模式步骤8：生成RTL原理图步骤9：引脚锁定及源代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DECL7S ISPORT(A :IN STD_LOGIC_VECTOR(3 DOWNTO 0);LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END;ARCHITECTURE one OF DECL7S ISBEGINPROCESS(A)BEGINCASE A ISWHEN"0000"=> LED7S<="0111111";WHEN"0001"=> LED7S<="0000110";WHEN"0010"=> LED7S<="1011011";WHEN"0011"=> LED7S<="1001111";WHEN"0100"=> LED7S<="1100110";WHEN"0101"=> LED7S<="1101101";WHEN"0110"=> LED7S<="1111101";WHEN"0111"=> LED7S<="0000111";WHEN"1000"=> LED7S<="1111111";WHEN"1001"=> LED7S<="1101111";WHEN"1010"=> LED7S<="1110111";WHEN"1011"=> LED7S<="1111100";WHEN"1100"=> LED7S<="0111001";WHEN"1101"=> LED7S<="1011110";WHEN"1110"=> LED7S<="1111001";WHEN"1111"=> LED7S<="1110001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END;实验内容二：1、硬件测试。
可编程逻辑器件实验EDA-七段数码管显示电路
实验四 七段数码管显示电路
一、实验目的
实现十六进制计数显示。
二、硬件需求
EDA/SOPC 实验箱一台。
三、实验原理
七段数码管分共阳极与共阴极两种。
共阳极数码管其工作特点是，当笔段电极接低电平，公共阳极接高电平时，相应笔段可以发光。
共阴极数码管则与之相反，它是将发光二极管的阴极短接后作为公共阴极，当驱动信号为高电平、公共阴极接低电平时，才能发光。
图2-13为共阳极数码管和共阴极数码管的内部结构图。
a b c d e f g h
a
b
c
d
e
f
g
h
a b c d e f g h
DIG
DIG
共阴极七段数码管
共阳极七段数码管
图2-13 共阳极数码管和共阴极数码管的内部结构图
用七段数码管除了可以显示0～9的阿拉伯数字外，还可以显示一些英语字母。
下表是常见的字母与7段显示关系（共阴极数码管）。
编写一个0～F 轮换显示的电路（注意：选用实验箱中的共阳数码管DP1A ，FPGA 上
P25引脚连接50MHz时钟。
实验时为了便于观察，要将50MHz时钟经过分频得到1Hz时钟）。
五、实验步骤
（1）实验程序
（2）仿真结果
为方便观察程序功能，分频改为6分频，从上图可以看出数码管输出能够连续变化，同时输出正确稳定的七位码。
（3）管脚绑定
（4）实验实际结果
从实际的上电结果可以看出，每过一秒，数码管数值增1，并发生跳变显示。
数码管二进制和十六进制字符编码表
精选文档」、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp（小数点）,即由八段发光二极管组成。
因为发光二极管导通的方向是一定的（导通电压一般取为 1.7V），这八个发光二极管的公共端有两种：可以分别接+5V （即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。
其中每个段均有0 （不导通）和1 （导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp ）连在一起，而各自的公共端称为位选线。
对于共阳数极码管: 各段选为低电平（即0接地时）选中各数码段，位选为高电平（即1）选中数码管。
对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段，位选为低电平（即0）选中数码管。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0,那么共阴数码管的字符编码为00111111 ，即0x3f ;共阳数码管的字符编码为11000000 ，即0xc0。
可以看出两个编码的各位正好相反。
字母显示：/xTJ cj ZZ? 9共阳极的数码管0~f的段编码:精选文档unsigned char code table[]={ // 共阳极0~f 数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={〃共阴极0~f 数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b0x39,0x5e,0x79,0x71 //c~f};共阳极数码管字符表共阴极数码管字符表。
数码管段码对应
数码管段码对应数码管是一种用来显示数字的电子元件，它由七个独立的发光二极管组成，每个发光二极管被称为一个段，数码管的每个段可以单独控制发光与否，通过控制每个段的发光状态，可以显示不同的数字或字母。
数码管段码是一种将数字和字母与数码管段的对应关系表示的编码方式。
在数码管段码中，每个数字或字母都有一个相应的编码，用来控制数码管的发光状态，从而显示出相应的数字或字母。
数码管段码的编码方式有多种，常见的有共阳极和共阴极两种。
在共阳极的编码方式中，当某个段的编码为高电平时，该段不发光；当某个段的编码为低电平时，该段发光。
而在共阴极的编码方式中，当某个段的编码为低电平时，该段不发光；当某个段的编码为高电平时，该段发光。
数码管段码对应关系如下所示：- 数字0的段码为0b1111110- 数字1的段码为0b0110000- 数字2的段码为0b1101101- 数字3的段码为0b1111001- 数字4的段码为0b0110011- 数字5的段码为0b1011011- 数字6的段码为0b1011111- 数字8的段码为0b1111111- 数字9的段码为0b1111011通过以上的段码对应关系，我们可以根据需要控制数码管的发光状态，从而实现对数字的显示。
除了数字之外，数码管还可以显示字母和一些特殊符号。
字母的段码对应关系如下所示：- 字母A的段码为0b1110111- 字母B的段码为0b0011111- 字母C的段码为0b1001110- 字母D的段码为0b0111101- 字母E的段码为0b1001111- 字母F的段码为0b1000111- 字母G的段码为0b1011110- 字母H的段码为0b0110111- 字母I的段码为0b0110000- 字母J的段码为0b0111100- 字母K的段码为0b0110111- 字母L的段码为0b0001110- 字母M的段码为0b1110110- 字母N的段码为0b1110100- 字母P的段码为0b1100111- 字母Q的段码为0b1111011- 字母R的段码为0b1100100- 字母S的段码为0b1011011- 字母T的段码为0b0001111- 字母U的段码为0b0111110- 字母V的段码为0b0111110- 字母W的段码为0b0111110- 字母X的段码为0b0110111- 字母Y的段码为0b0110111- 字母Z的段码为0b1101101通过以上的段码对应关系，我们可以根据需要控制数码管的发光状态，从而实现对字母的显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
module Ezio(
input [11:0] i, //12个输入
input clk, //时钟
output reg[7:0] o, //8个七段数码管输出
output reg[3:0] en //位选输出
);
wire [1:0] s; //位选输入
reg [3:0] digit; //
wire [3:0] aen; //使能
reg [19:0] clkdiv; //20分频
assign s=clkdiv[19:18]; //选最高两位为位选输入s0，s1
assign aen[3]=1;
assign aen[2]=0;
assign aen[1]=1;
assign aen[0]=1;
always@(*)
case(s)
0:digit=i[3:0];
1:digit=i[7:4];
3:digit=i[11:8];
default:digit=i[3:0];
endcase
//七段数码管
always@(*) //敏感变量为*，意思是说敏感变量由综合器根据always里面的输入变量自动添加，不用自己考虑。
case(digit) //控制表达式
0:o=8'b00000011; //分支表达式
1:o=8'b10011111;
2:o=8'b00100101;
3:o=8'b00001101;
4:o=8'b10011001;
5:o=8'b01001001;
6:o=8'b01000001;
7:o=8'b00011111;
8:o=8'b00000001;
9:o=8'b00001001;
'hA:o=8'b00010001;
'hB:o=8'b11000001;
'hC:o=8'b01100011;
'hD:o=8'b10000101;
'hE:o=8'b01100001;
'hF:o=8'b01110001;
default:o=8'b00000011; //没有与控制表达式的值相匹配的，就执行default后面的语句
endcase
always@(*)
begin
en=4'b1111; //使能初始状态，均不亮
if(aen[s]==1) //判断，中间变量为1
en[s]=0; //变为0，亮
end
always@(posedge clk) //控制时钟，上升沿有效
clkdiv<=clkdiv+1;
endmodule。
