01测量放线(客房区域)
酒店室内装饰工程施工方法与技术措施
酒店室内装饰工程施工方法与技术措施1.定位测量放线的施工方法与技术措施（1）根据施工平面图和测量监理工程师提供的测设基准资料和测量标志，用测量仪进行网点测设，制定施工控制网点测放方案，其测量工作程序为先整体后局部。
同时保证足够的测量网点，为施工测设和技术复核提供标志。
（2）根据总平面合理划分功能区域，用醒目、固定标志标定50 线。
（3）根据立面图的设计要求，采用平水管定位法，标出各功能区域的实际标高。
（4）按照立面图的分格及造型，根据施工立面的实际尺寸定位放线。
（5）坐标定位后，将天花跌级造型投影在地面上进行放线。
测设仪器控制误差。
（6）施工前将每段（项）的测量结果提交监理工程师核查，核查前不得自行提前施工，查中我们将为监理工程师提供所需的全部辅助测量人员。
2.天棚工程的施工方法与技术措施本项目主要是客房区走道轻钢龙骨主龙骨12 厚纸面石膏板天花。
2.1 吊顶系列轻钢龙骨（1）质量要求：1）目测中距龙骨大面调平到位，连接平顺，无下沉感。
2）吊点排布合理，吊件齐备，无漏吊现象。
3）对接、连接牢固，无虚接、虚焊现象。
（2）施工工艺：1）施工条件：①在吊顶施工前，顶栅内的电器布线、接线、空调管道、消防管道、供水管道、报警线路等必须安装就位，并基本高度完毕。
②顶棚经墙体通下来的的各种开关、插座线路安装。
③施工材料基本齐备，必要的脚手架己搭好（4.5m 高以上需用钢架）。
2）放线：放线包括：标高线、造型位置线、吊挂点布局线、大中型灯位线。
①标高线：通过标高线确定施工基准线，便于掌握施工位置，同时进行自检，不能按原标高施工的，及时进行技术更改。
定出地面的地平基准线。
如地面无饰面要求，基准线为原地平线。
如需镶贴石材饰面材料，则根据饰面层的厚度来定地平基准线。
从地平基准线为起点，在墙面上量出顶棚吊顶的高度，并画出高度线。
②造型位置线：在墙面量出顶棚吊顶位置距离，画出直线，形成造型位置外框线根据造型外框线，逐步画出造型的各个局部。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
1测量放线施工方案
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。
同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。
2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。
3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。
4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。
2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。
3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。
三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。
2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。
房屋建筑测量放线方案
房屋建筑测量放线方案房屋建筑测量放线方案一、方案概述房屋建筑测量放线是建筑工程施工前不可或缺的重要环节，旨在根据建筑设计图纸确定建筑物的准确位置和尺寸，确保施工过程中的精度和稳定性。
本方案将在保证测量结果准确的基础上，提供一套操作简便、安全可靠的放线方案。
二、方案流程1. 前期准备在正式进行测量放线之前，需要做好以下准备工作：- 确认测量目标：根据施工图纸确定需要进行测量放线的具体对象，包括建筑物的外轮廓、内部分隔墙等。
- 准备测量工具：包括测量仪器（经过校准）、放线绳/放线管等。
- 指定放线负责人：由经验丰富、熟悉放线操作的专业人员负责测量放线工作。
2. 测量放线测量放线的具体步骤如下：- 建立基准线：选取建筑物的某个固定点作为基点，通过测量确定该基点的具体坐标，并以此为基准建立辅助线。
确保基准线的准确性和平整度。
- 标定墙角：根据设计图纸确定各个墙角的位置，并用测量工具在地面上做好标记，以便进行后续放线工作。
- 放线分隔墙体：根据设计要求，将分隔墙体的具体位置用测量工具勾画出来，确保墙体放线的准确度和稳定性。
- 放线建筑物轮廓：根据设计图纸，通过测量放线确定建筑物的外部轮廓。
可以采用“闭合法”或“封闭测量法”进行操作，确保建筑物外部形状的准确性。
3. 放线调整在放线过程中，可能会遇到一些不可预料的情况，如地形复杂、施工场地狭小等，这时需要灵活调整放线方案，确保施工的顺利进行。
调整的具体方法包括：- 利用尺寸比例：根据已放线部分的尺寸比例，在其他区域进行调整测量。
- 利用辅助基点：在已确定放线的基准线上，选取合适的辅助点，进行新的测量放线。
- 验收和调整：完成放线后，进行验收和调整，校正偏差，确保施工过程中的总体精度。
三、安全措施在进行房屋建筑测量放线的过程中，需要注意以下安全事项：- 工具使用安全：测量仪器应经过校准，并由熟练操作人员进行操作。
尽量避免使用损坏或不合格的测量工具。
- 环境安全防护：在进行测量放线时，要注意周围环境的安全防护，如施工现场的障碍物、高低差等，以免发生意外。
学生公寓工程测量放线施工方法

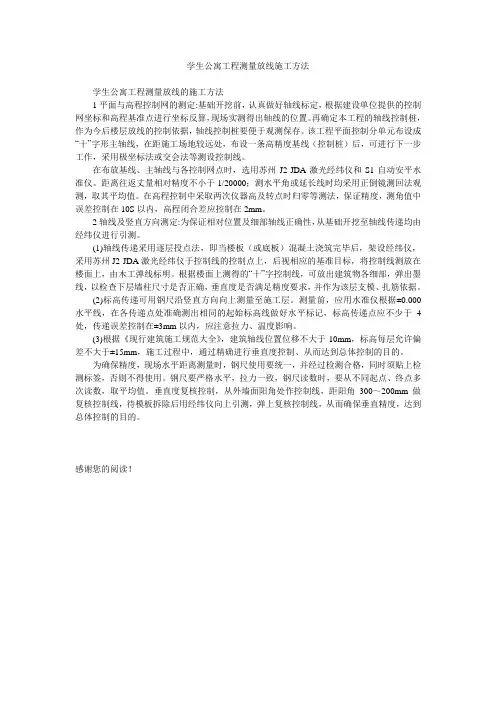

学生公寓工程测量放线施工方法学生公寓工程测量放线的施工方法1平面与高程控制网的测定:基础开挖前，认真做好轴线标定，根据建设单位提供的控制网坐标和高程基准点进行坐标反算，现场实测得出轴线的位置。
